پاسخ : اصول و آشنایی با طبقات رادیو FM

باسلام
خسته نباشی استاد ممنون از توضیحات ومدار های که گذاشتی تااینجا که توضیحی دادای خیلی عالی هست به خدا چقدر باحاله که به جواب سوال هات میرسی منتظر قسمت ها دیگه هستم چندتا سوال دارم صبر میکنم تا چند قسمت دیگه تموم بشه بعد می پرسم

http://www.irantk.ir بهترین بهترین انجمن اموزش در کل ایران
باتشکر



[jfrras]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام
​

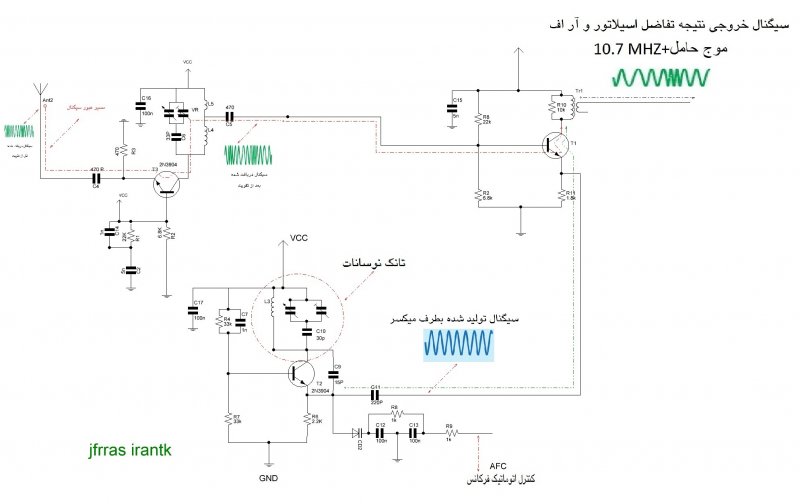

قسمت سوم : میکسر وظیفه این قسمت دریافت سیگنال حامل از قسمت ار اف و از طریق بیس ترانزیستور و سیگنال تولید شده در قسمت اوسیلاتور
از طریق امیتر ترانزیستور میکسر وارد شده و در داخل ترانزیستور (سیگنال وارده شده از طرف اوسیلاتور با اختلاف فاز 180 درجه ) بصورت تفاضلی
(سیگنال تولید شده اوسیلاتور 10.7 مگاهرتز بیشتر از ار اف است).
[hide]و این دو قسمت که سیگنال یکی بصورت مثبت و دیگری منفی و دارای اختلاف فاز هستند کسر شده و سیگنال حامل یا صوتی که توسط قسمت ار اف رسیده را بر روی حاصل تفاضل که 10.7 مگاهرتز می شود سوار میکند . و بهد از این سیگنال حامل ما 10.7 مگاهرتز است . وبطرف تقویت کننده ای اف می رود.

​

[/hide]

​



[نرگس70]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام استادخسته نباشی ممنون از توضیحاتت #$V686این قسمت های که توضیح دادای دارم مدارها رو به طور جداگانه میبندم استادعزیزم این قسمت میکسر ببخش هواسم نبود
سوال پرسیدم قرار شد بعد تمام قسمت ها که تموم شد سوال بپرسم

باتشکر



[jfrras]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام استادخسته نباشی ممنون از توضیحاتت #$V686این قسمت های که توضیح دادای دارم مدارها رو به طور جداگانه میبندم استادعزیزم این قسمت میکسر ببخش هواسم نبود
سوال پرسیدم قرار شد بعد تمام قسمت ها که تموم شد سوال بپرسم

باتشکر

سلام دوست عزیز
تشکر از لطف شما .اگه می خوای مدار رو ببندی از این فایل که کیفیتش بیشتره استفاده کن.


[hide]مشاهده فایل‌پیوست mix j.rar[/hide]



[نرگس70]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام
استاد این فایلی که گفتی دانلودش کردم ولی باز نمیشه با چه فرمتی باز میشه باتشکر



[jfrras]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام
استاد این فایلی که گفتی دانلودش کردم ولی باز نمیشه با چه فرمتی باز میشه باتشکر

سلام
این فایل با winrar باز میشه داخلش عکس با فرمت jpg وجود داره.



[نرگس70]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام
استاد این سه قسمت رو که لطف کردی توضیح دادی خیلی عالی بود ممنون تا حدودی یادگرفتم منتظر قسمت بعدی هستم

باتشکر



[jfrras]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام
قسمت چهارم تقویت کننده فرکانس میانی ای اف( IF) حاص تفاضل سیگنال خارج شده از قسمت میکسر که 10.7 مگاهرتز است به حامل صوت هم تبدیل شده . یعنی صوتی که بر فرکانس 96 مگاهرتز سوار بود اینک با کمک قسمت میکسر بر روی سیگنال 10.7 مگاهرتز سوار شده است. این سیگنال بقدر کافی قوی نیست که به قسمت آشکار ساز برود به همین خاطر به قسمت IF وارد میشود تا دامنه اش تقویت گردد و معمولا این طبقه از 3 قسمت تشکیل میشود. تا هر قسمت به مقدار خاصی دامنه را تقویت کنند.

مدار این قسمت بعلت آماده نبودن بعدا ارائه میشود.

موفق باشید.



[jfrras]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام

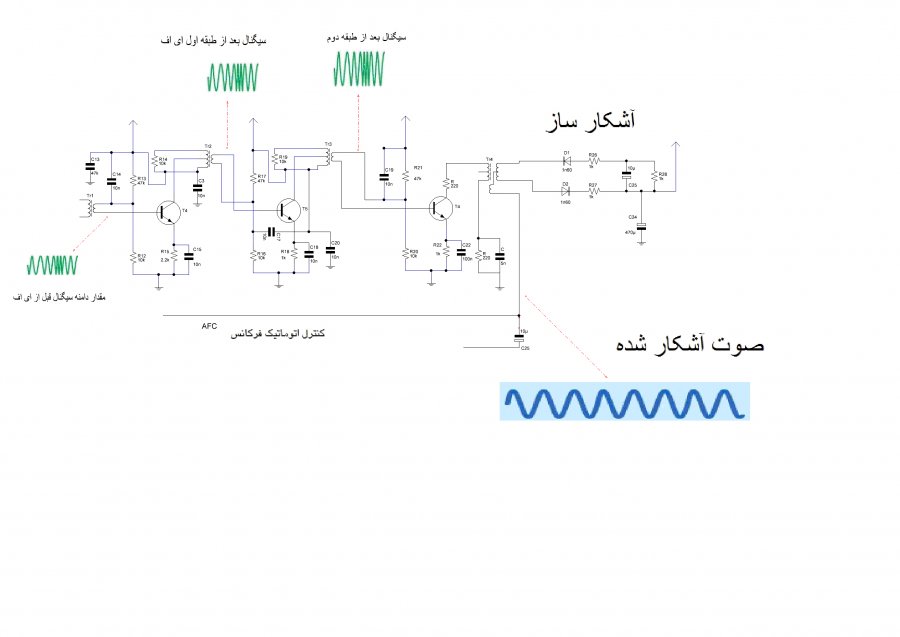

اینهم قسمت ای اف و آشکار ساز صوت و AFC
[hide]

​

[/hide]



[نرگس70]

پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام
باتشکر وخسته نباشید خدمت استاد عزیز این مدار مربوط به قسمت ای اف و آشکار ساز صوت و AFC دانلودش کردم معلوم نبود بعضی از مقاوتها وخازنها

باتشکر

​
