پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

سلام دوستان عزیز
لطفا در مو X1,X2,X3,X4,منبع تغذیه و kb121a توضیح بدید
شاد و پیروز باشید

x1 تا x5 در نقشه شماتیک معلوم است : تغذیه - آنتن - بلندگو و زمین مدار

kb121a دیود خازنی یا همان وارکتور می باشد


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,121
74,150
48
ایران
پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

سلام دوستان عزیز
لطفا در مو X1,X2,X3,X4,منبع تغذیه و kb121a توضیح بدید
شاد و پیروز باشید


سلام
X1 , X5 = تغذیه 3 تا 5 ولت
X2= آنتن
X3 ,X4 = خروخی بلندگو می باشد.
بجای kb121a می توانید از BB105 یا اگه نتونستی گیر بیاری داخل وی سی دی هایی که اوراقی مباشد این رادیو به جز امپلی همه چیز موجود است .
ابتدا که دستگاه روشن میشود بطور خودکار اسکن شروع شده در اولین ایستگاه قفل میشود وهر بار با زدن کلید اسکن ایستگاه جدید دریافت میشود و با کلید رست دوباره ایستگاه از اول مرور می گردد البته با کلید اسکن.
موفق باشید.

آخرین ویرایش:

pofaknamaki

کاربر
2012-03-10
4
45
پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

سلام دوستان عزیز امیدوارم شاد باشید
نقشه رادیوتون کاملا عملی هست ولی ic مورد نظر فقط در تعمیرگاهها گیر میاد اصلا ic کار نکرده موجود نیست . و اندازه این ic نصف نوک هویه است و به نظر من با دست انجام شدنی نمیباشد..
لطفا راهنمایی فرمایید..
اگه حضورا خدمت شما برسم میتونید کمک کنید ..


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,707
پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

سلام دوستان عزیز امیدوارم شاد باشید
نقشه رادیوتون کاملا عملی هست ولی ic مورد نظر فقط در تعمیرگاهها گیر میاد اصلا ic کار نکرده موجود نیست . و اندازه این ic نصف نوک هویه است و به نظر من با دست انجام شدنی نمیباشد..
لطفا راهنمایی فرمایید..
اگه حضورا خدمت شما برسم میتونید کمک کنید ..
با سلام :
اینقدرها که گفتین کوچیک هم نیست شما میتونید نوع DIP انرا تهیه کنید اینکه کوچک هست نوع SMD ان میباشد .
شکل ها گویا تر هستند فایل ضمیمه پیوستی با کیفیت و اندازه استاندارد هست .
[hide] [/hide]
[hide][/hide]
[hide]مشاهده فایل‌پیوست tda7088.rar[/hide]
دانلود کنید .
موفق باشید .


پیوست‌ها

  • 44.3 کیلوبایت بازدیدها: 630
  • 4 کیلوبایت بازدیدها: 621

jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,121
74,150
48
ایران
پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

سلام دوستان عزیز امیدوارم شاد باشید
نقشه رادیوتون کاملا عملی هست ولی ic مورد نظر فقط در تعمیرگاهها گیر میاد اصلا ic کار نکرده موجود نیست . و اندازه این ic نصف نوک هویه است و به نظر من با دست انجام شدنی نمیباشد..
لطفا راهنمایی فرمایید..
اگه حضورا خدمت شما برسم میتونید کمک کنید ..


سلام
نصب ای سی smd خیلی راحت است ابتدا سمت صحیح آی سی را روی فیبر قرار دهید پک پایه اش رو بچسبانید بعد بقیه پایه ها را تنظیم کرده با نوک هویه با لحیم مرغوب لحیم کنید

بقول استاد رجبی DIP این آی سی هم گیر میاد می تونی استفاده کنی

هرکمکی بخوای من در خدمتم


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,121
74,150
48
ایران
اصول و آشنایی با طبقات رادیو FM

بنام خدا

هدف از ایجاد این پست آشنایی دوستان با طرز کار گیرنده اف ام FM می باشد.
شایان ذکر است که با وجود ای سی های جدید و پیشرفته که با کمترین قطعات
و حذف ای اف ها می توان کوچکترین گیرنده ها را درست کرد . دیگر کسی از این
گیرنده ها استفاده نمی کند. فقط صرفا برای یادگیری است.

قسمت اول : تقویت کننده آر اف RF که هر گیرنده در ابتدای ورود سیگنال به گیرنده نیاز دارد. دور بودن از فرستنده رادیویی ممکن است باعث شود
که کیفیت گیرندگی خوبی نداشته باشیم به همین خاطر می بایست در ابتدای ورود سیگنال به اندازه مورد نیاز تقویت گردد . و در این میان نیاز به
مدار هماهنگی یا قسمت تیون (TUNE ) که تشکیل شده از سیم پیچ و خازن است داریم تا بتوانیم ایستگاه های متعدد را داشته یاشیم
.البته چون مدار هماهنگی ما باید برای دریافت سیگنال فرستنده که برای مثال در فرکانس 96 مگاهرتز فعالیت می کند قابل تغییر باشد
قبلا سیم پیچ متغییر استفاده میشد ولی بعد از ان بنا به دلایلی از خازن متغیر یا واریابل استفاده میشد .
البته بنا به درک خودم از قسمت تیون به این صورت است که با پیچاندن واریابل یا خازن متغیر که با سیم سری یا موازی بسته میشود
مقاومت ظاهری که دارد تغییر می کند بنا به عبارتی مقاومت ظاهری گیرنده با مقاومت ظاهری فرستنده با هم مساوی می شود
در این زمان فرکانس مورد نظر از قسمت تیون یا فی لتر موج عبور کرده و تقویت می شود.

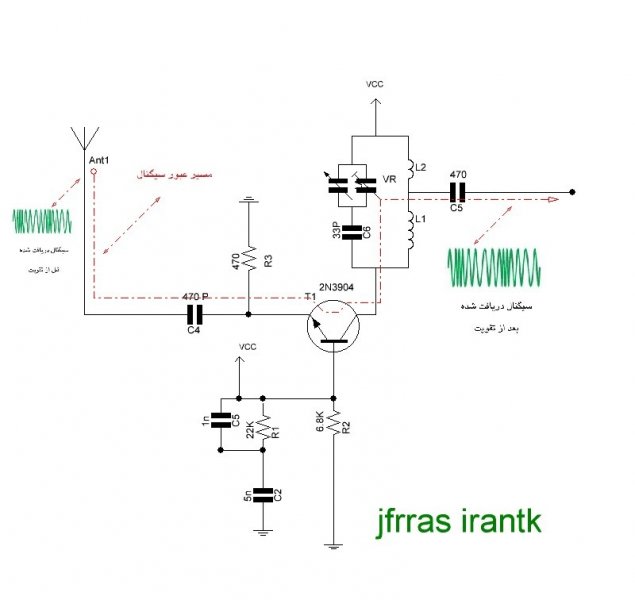

این هم مدار تقویت کننده آر اف RF


[hide]RF J.jpg[/hide]

بقیه مطالب در قسمت های بعدی ارائه میشود.

آخرین ویرایش:

jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,121
74,150
48
ایران
پاسخ : اصول و آشنایی با طبقات رادیو FM

سلام

دوستان در قسمت قبل در مورد تقویت کننده آر اف بحث کردیم . وظائف قسمت آر اف RF عبارتند از :1- انتخاب سیگنال مورد نظر 2- تقویت امواج 3-جلوگیری از ورود امواج ناخاسته


قسمت دوم : نوسانساز یا اوسیلاتور (OSC) وظیفه این قسمت تولید یک موج یا سیگنال سینوسی که فرکانس آن به مقدار 10.7 مگاهرتز بیشتر از سیگنال حامل ورودی آر اف است. این قسمت تشکیل شده از:1- سیم پیچ (ثابت) 2 -خازن واریابل (متغیر) که به مجموع این دو تانک نوسانات گفته میشود .
فرکانس اوسیلاتور=فرکانس ورودی +10.7 مگاهرتز . برای مثال : فرکانس 90 مگاهرتز که از قسمت ار اف وارد میشود در قسمت اوسیلاتور عین فرکانس حامل ورودی ار اف تولید میشود با این تفاوت که 10.7 مگاهرتز بیشتر است فرکانس اوسیلاتور باید 100.7 مگاهرتز باشد. تا در طبقه بعدی که میکسر MIXER نام دارد مورد استفاده قرار گیرد.

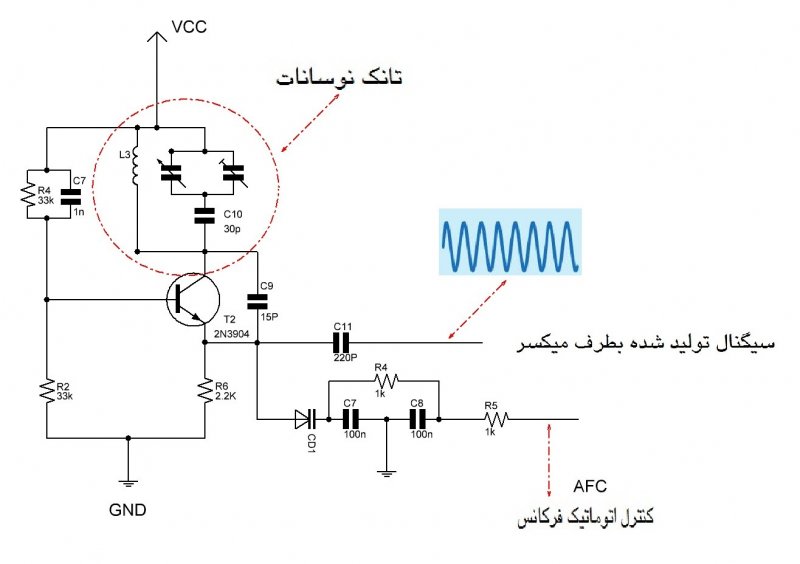

به این شکل دقت کنید تا با قسمت اوسیلاتور اشنا شوید.

[hide]osc j.jpg[/hide]
