سلام
هر2به بزرگترین خازن های موجوددربرد اماقسمت مربوط به تغذیه بایداطرافش دیود پل نیم موج یاتمام موج هم داشته باشه وبرای بلندگوفقط بزرگی خازنی که دیود ااطرافش نیست



[ALIREZA AA]

سلام دوستان کسی راهنمای تعمیرات رادیو پنج موج پاناسونیک مدل R_558Bرا داره ممنون میشم به اشتراک بزاره



[fardin623]

سلام ممنون از پاسخ تون .منظورم این بود فرضادرsw2 طول موج 41 متر صدا قوی ولی درsw3 بدون حرکت عقربه موج نما حوالی 19 متر صدا ضعیف است یا sw2برابر با 49 متر صدا قوی اما درsw3 بابر با حدود 21 متر هما ن ایستگاه ب صدای ضعیف بدون تغییر عقربه موج نما شنیده میشودالبته این مورد در ایستگاه های بسیار قوی مشهود است ولی در ایستگاه های ضعیف قابل درک نیست. تا جایی که مشخص است و یکی از همکاران تعمییر کار تایید کرده رادیو دست نخورده و بکر است. با این اوصاف بفرمایید ایا رادیو خود بخود معیوب شده و اگر شده عیب از کجاست از ترانزیستوری یا واریابل یا.... چیز دیگر یا اصلا طبیعی است و من بدلیل وسواسم حساس شدم . سپاس از لطف تون



[jfrras]

جوابی نیومده دوست عزیز چک کنید . !!!



[چگيني]

راديو برقي لامپي

با سلام :
اقا اون قديم نديم ها يادش بخير

ها ااا يادته نوردمند !!!.... جمع مي شديم دور برت و.... اونور دنيا را در خونه قديمي خود گوش ميداديم ترانه هاي درخواستي شنودگان و اخبار و..... باتري هاي يك بار مصرفي و سنگين جعبه اي 90 ولتي به همراه يك باتري 5/1 ولتي ...
به هر حال بگذريم .
ميگم اين راديو هاي لامپي قديمي كه ديگه عتيقه شدن و ارزش گرفته اند هم براي خودشون عالمي داشتند هر كي داره اگه سالمه خوش به حالش و اگه خرابه دست بكار بشه و اصلاح كنه كه ارزش انرا دارد .......يادگاري ....
اين هم از نقشه يك راديو لامپي نوردمند :

با تشكر .
موفق باشيد .

درود برشما
مهندس،خاطرات 40 سال پیش،یادش بخیر،با کارهای سخت شروع کردیم،الان رسیده به تعویض برد و نهایت نرم افزار،چقدر روی تلویزون های آر تی آی-شاوب لورنز-وستینگهاوس-لامپ های PL500-PCF800-PL95...کار کردیم،بعدهم تلویزیون و رادیو ترانزیستوری و نیمه ترانزیستوری،ترانزیستور 2SB56-AF124 و دیودهای ژرمانیوم،تلویزیون های رنگی جدیدتر از جمله وستل AK30 که مشکل داغ کردن ترانزیستور دارلینگتون خروجی های ولتاژ،با اصلاح بایاس ترانزیستور درایور همه مشکل داغ کردن حل میشد و لذت میبردیم،
سال 93 در سیمنار آموزشی الجی شرکت داشتم،کلاسی فشرده از صبح تا شب،تمام عیبب های رفع شده بود و راه حل و بولتن آن را مرور،استاد محبوب و دوست داشتنی،درپایان گفتند همه اینها را که آموزش و مشاهده کردید،ارزش گفتنش را نداشت،ه ایشان عرض کردم چرا؟فرمودند چون دیگه این تکنولوژی عوض میشه و دستگاه های دیگری میاد و مشتری بابت تعمیر دستگاه قدیمی حتی اندک هزینه هم نمیکند و شما این همه تجربه آموزش و ...،دوباره تجربه های دیگر لازم است.
یادش بخیر استاد از شرکت استعفاء داد و رفت تو کار بازار فروش لوازم جانبی،شکر خدا وضعش خیلی خوب و درآمد کلان دارد.



[armin-a]

پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

با سلام :
قبلا دانستیم که تقریبا همه رادیوهای گیرنده سیستم سو پر هترودین اعم از امواج { AM / FM}در هر باندی دارای یک بخش برای دریافت امواج { انتن } و یک بخش به عنوان اوسیلاتور محلی که از جمع و جبری اینها طبقه میکسر ,IF , تشکیل میشود داریم این تاپیک بیشتر به ساختار کاربردی این قسمت از طبقات میپردازیم :
ابتدا موج متوسط یا AM :
با توجه به طیف فرکانسی این باند که از 500 کیلوهرتز الی 1.6 مگاهرتز را در بر میگیرد لذا در طول این مباحث سعی شده که از کمترین تعداد دور الی بیشترین حد مجاز تعداد دور- سیم پیچها اشاره شود معمول هست برای داشتن یک حد مجاز و استاندارد میانگین این تعداد بازده خوبی در طیف باند {میانگین فرکانس حدود 1100 مگاهرتز } را طرح و پیگیری کنیم .
این طبقه دارای دو سیم پیچ مستقل دارد که ابتدا کادر انتن { همون میله هسته فریتی طولانی } و در نهایت سیم پیچ ترانس اوسیلاتور { IF قرمز مشهور هست } و ترانس کوپلینگ ای اف { همون IF زرد رنگ } می باشند .
فریت کادر انتن :

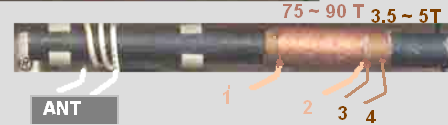

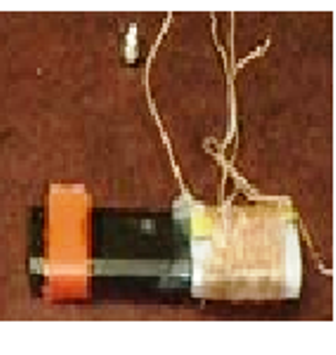

کادر انتن : باتوجه به حجم و اندازه مدارتان یکی از انواع اشکال زیررا انتخاب کنید :
[hide] مشاهده فایل‌پیوست 95716 مشاهده فایل‌پیوست 95715[/hide]

هر کدام از شکل های فوق پاسخ مناسبی را خواهند داشت مسلما انتن با فریت طویل حسنی دارد و ان عبارت از { سمتی } شدن جهت قرار گیری رادیو نسبت به فرستنده { میدانید که انتن هر گیرنده ای نسبت به موقعیت انتن فرستنده موقعیت عمودی یا افقی حساس میباشند} این حساسیت در فرکانس های امواج AM / SW بیشتر جلوه گر میباشد لذا هر چه طول میله بیشتر و طولانی باشد این مورد { جهت دار بودن انتن یا همون به اصطلاح خودمونی سمتی } بودن رادیو نسبت به فرستنده کاسته و موجب دریافت بهتر خواهد بود .
کادر انتن نیز در نوع خود یک ترانس کوپلینگ میباشد و دارای یک سیم پیچ اولیه که امواج را جذب کرده و از طریق ایجاد میدان الکترومغناطیسی در طول میله به سیم پیچ ثانویه القا میکند .
قطر میله ها : لوله ای در حدود 8 میلیمتر الی 10 میلیمتر و طول ان از 15 الی 25 سانتی { نوع انتخابی 18 سانتی به قطر 8 میلی متر } میباشد .
نوع مستطیلی در اندازه طولی 8 الی 10 سانتی و به ضخامت 0.8 سانتی متر .
دور سیم پیچ : اولیه حداقل از 75 دور و حداکثر 90 دور از سیم { بهتر است از نوع 5 رشته ای با پوشش ابریشمی و در صورت عدم دسترسی از سیم لاکی شماره 25 الی 30 انتخاب گردد } .
ثانویه از 3.5 دور الی 5 دور کامل از همون سیم . سیم پیچی باید روی یک لایه مقدای نازک موم اندود شده سیم پیچی گردد بطوریکه بتوان به راحتی در حول میله جابجا کرد برای اینکار موقعی که مقوا را دور هسته میپیچید سعی کنید یک رشته نخی بین مقوا و میله قرار داده و پس از اتمام سیم پیچی نخ را از داخل انها بیرون کشیده تا فضای مناسبی { شلی } بین مقوا و میله برای جابجایی داشته باشید .
خسته نباشید .
ادامه دارد .

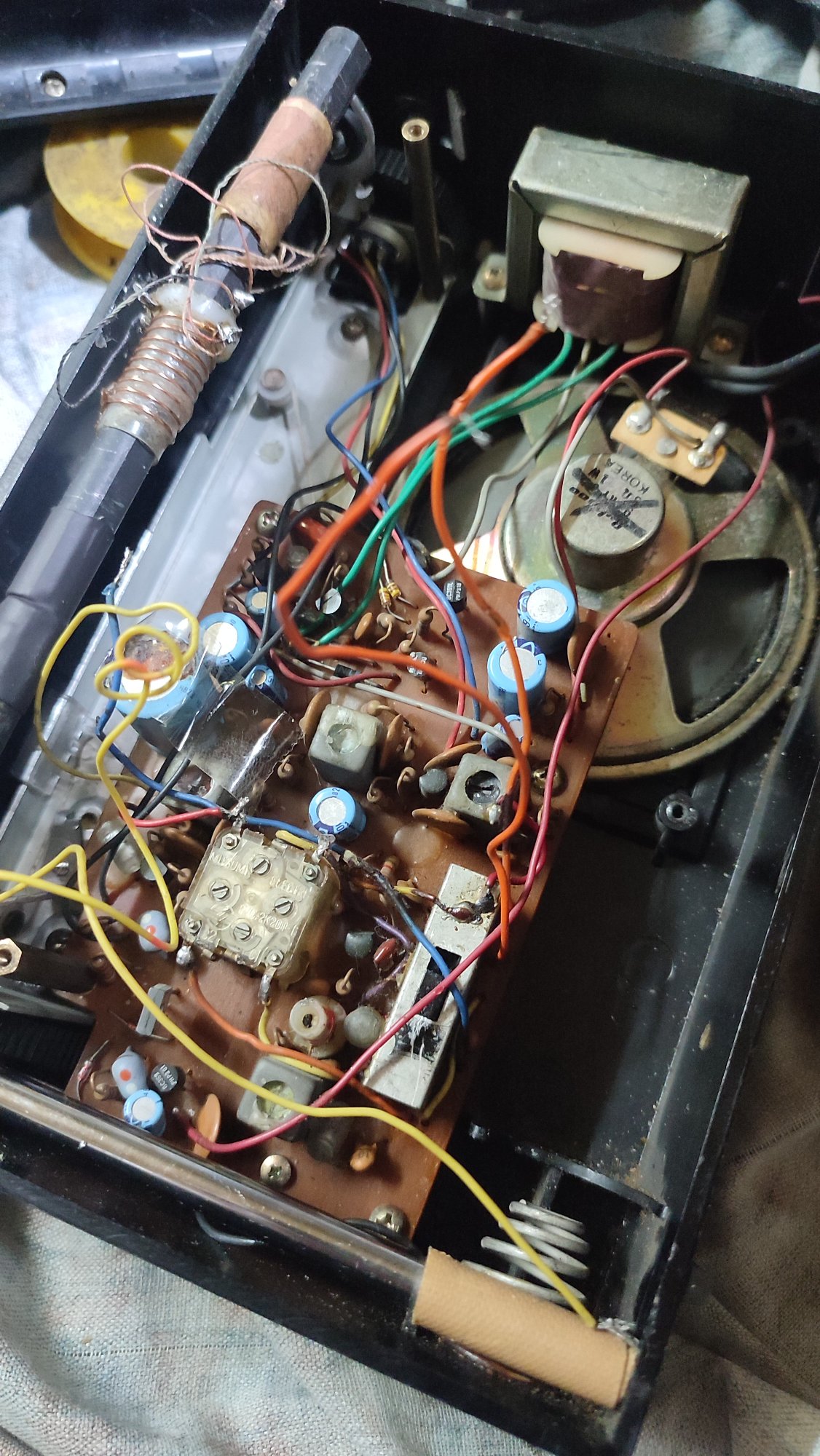

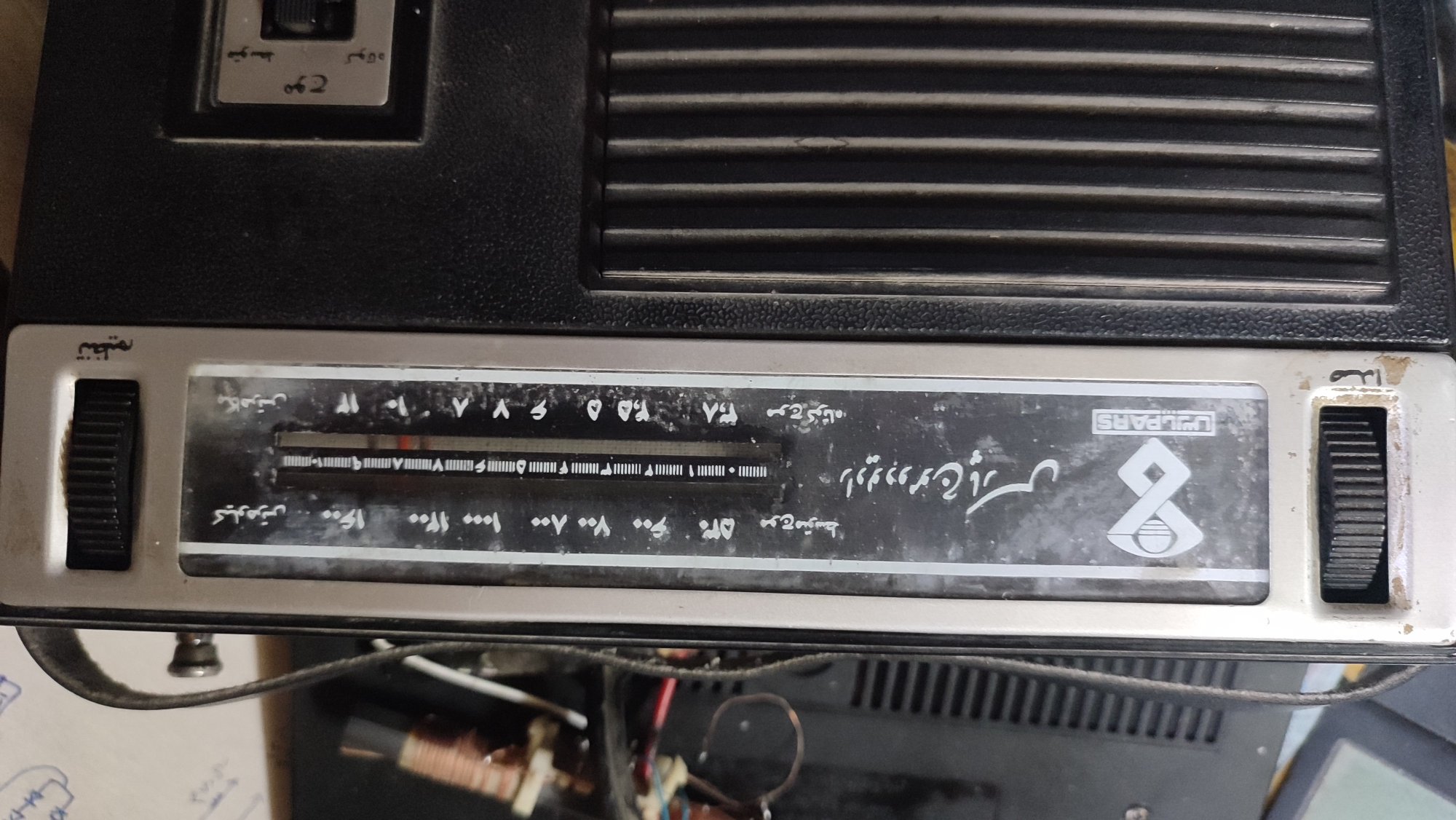

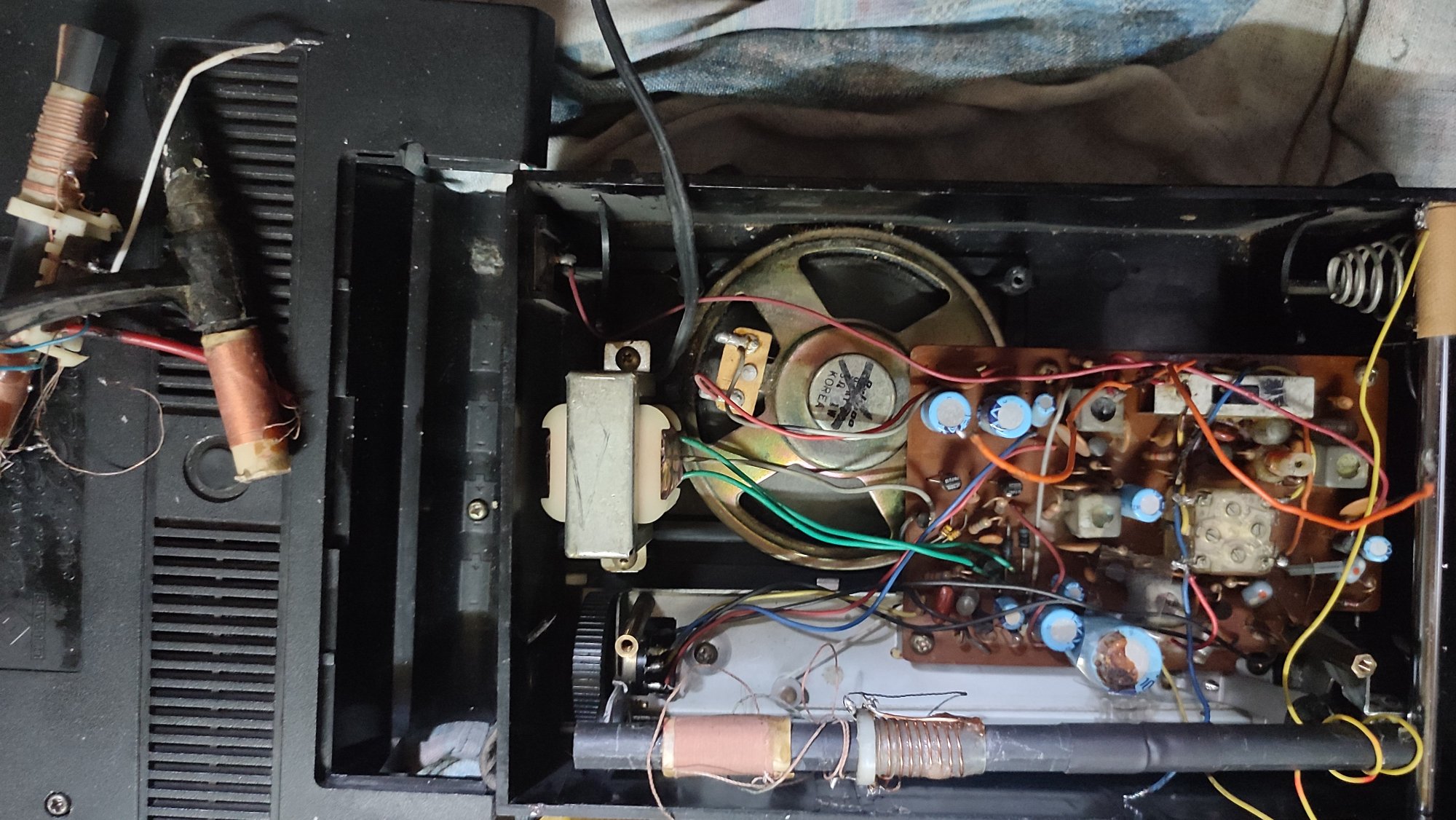

سلام استاد رجبی عزیز. ایا جهت پیچش سیم برای کادر انتن تاثیر داره و مهمه یا خیر؟یک رادیو پارس دو موج کیلوهرتز و مگاهرتز مدل1-234 اومده برام که کادر انتن شکسته و سیمهاکاملا قطع و جابجا شده. ممنون میشم جهت نصب اون منو راهنمایی کنید،حتی اگه عکسی هم از این مدل که بتونه کمک کنه بتونم سیمهای کادر انتن رو وصل کنم عالیه.تشکر



[jjn1375]

پاسخ : خودتان رادیو FM با قابلیت اسکن خودکار بسازید

با سلام :
قبلا دانستیم که تقریبا همه رادیوهای گیرنده سیستم سو پر هترودین اعم از امواج { AM / FM}در هر باندی دارای یک بخش برای دریافت امواج { انتن } و یک بخش به عنوان اوسیلاتور محلی که از جمع و جبری اینها طبقه میکسر ,IF , تشکیل میشود داریم این تاپیک بیشتر به ساختار کاربردی این قسمت از طبقات میپردازیم :
ابتدا موج متوسط یا AM :
با توجه به طیف فرکانسی این باند که از 500 کیلوهرتز الی 1.6 مگاهرتز را در بر میگیرد لذا در طول این مباحث سعی شده که از کمترین تعداد دور الی بیشترین حد مجاز تعداد دور- سیم پیچها اشاره شود معمول هست برای داشتن یک حد مجاز و استاندارد میانگین این تعداد بازده خوبی در طیف باند {میانگین فرکانس حدود 1100 مگاهرتز } را طرح و پیگیری کنیم .
این طبقه دارای دو سیم پیچ مستقل دارد که ابتدا کادر انتن { همون میله هسته فریتی طولانی } و در نهایت سیم پیچ ترانس اوسیلاتور { IF قرمز مشهور هست } و ترانس کوپلینگ ای اف { همون IF زرد رنگ } می باشند .
فریت کادر انتن :
کادر انتن : باتوجه به حجم و اندازه مدارتان یکی از انواع اشکال زیررا انتخاب کنید :
[hide] مشاهده فایل‌پیوست 95716 مشاهده فایل‌پیوست 95715[/hide]

هر کدام از شکل های فوق پاسخ مناسبی را خواهند داشت مسلما انتن با فریت طویل حسنی دارد و ان عبارت از { سمتی } شدن جهت قرار گیری رادیو نسبت به فرستنده { میدانید که انتن هر گیرنده ای نسبت به موقعیت انتن فرستنده موقعیت عمودی یا افقی حساس میباشند} این حساسیت در فرکانس های امواج AM / SW بیشتر جلوه گر میباشد لذا هر چه طول میله بیشتر و طولانی باشد این مورد { جهت دار بودن انتن یا همون به اصطلاح خودمونی سمتی } بودن رادیو نسبت به فرستنده کاسته و موجب دریافت بهتر خواهد بود .
کادر انتن نیز در نوع خود یک ترانس کوپلینگ میباشد و دارای یک سیم پیچ اولیه که امواج را جذب کرده و از طریق ایجاد میدان الکترومغناطیسی در طول میله به سیم پیچ ثانویه القا میکند .
قطر میله ها : لوله ای در حدود 8 میلیمتر الی 10 میلیمتر و طول ان از 15 الی 25 سانتی { نوع انتخابی 18 سانتی به قطر 8 میلی متر } میباشد .
نوع مستطیلی در اندازه طولی 8 الی 10 سانتی و به ضخامت 0.8 سانتی متر .
دور سیم پیچ : اولیه حداقل از 75 دور و حداکثر 90 دور از سیم { بهتر است از نوع 5 رشته ای با پوشش ابریشمی و در صورت عدم دسترسی از سیم لاکی شماره 25 الی 30 انتخاب گردد } .
ثانویه از 3.5 دور الی 5 دور کامل از همون سیم . سیم پیچی باید روی یک لایه مقدای نازک موم اندود شده سیم پیچی گردد بطوریکه بتوان به راحتی در حول میله جابجا کرد برای اینکار موقعی که مقوا را دور هسته میپیچید سعی کنید یک رشته نخی بین مقوا و میله قرار داده و پس از اتمام سیم پیچی نخ را از داخل انها بیرون کشیده تا فضای مناسبی { شلی } بین مقوا و میله برای جابجایی داشته باشید .
خسته نباشید .
ادامه دارد .

درود
مهندس شما از نحوه بستن نخ تنظیم موج رادیو هم اطلاعی دارید؟
اگر دارید ویا میتونید به نحوی کمک کنید ممنون میشم راهنمایی کنید



[mohammadhadi]

درود
مهندس شما از نحوه بستن نخ تنظیم موج رادیو هم اطلاعی دارید؟
اگر دارید ویا میتونید به نحوی کمک کنید ممنون میشم راهنمایی کنید

سلام
توی همان تاپیکی که ایجاد کردید ادامه بدید .

پاره شدن نخ رادیو قدیمی

درود یه رادیو قدیمیه نخ مربوط به تنظیم فرکانس فرکانسش پاره شده نمیدونم چطوری بسته شده بود کسی اطلاعی داره ممنون میشم بگه یه ویدیو هم پیوست کردم
