[مهدی امجدی]

با درود
دوستان و همکاران سعی کنند این بخش را ادامه دهند و موضوع را بیشتر بررسی کنند واقعا موضوع مهم و مورد نیازی است
موفق باشید
​



[reza_476]

باسلام
ساخت آنتن وای فای 24 دیسیبل :

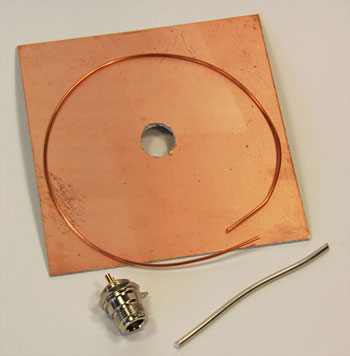

وسایل لازم:
[hide]
1- فیبر مدارچاپی یک رو 123X 123 میلیمتر

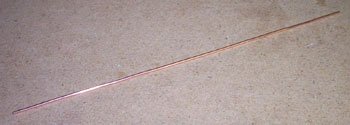

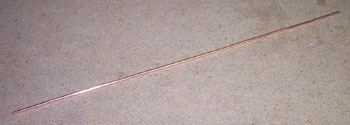

2- سیم مسی بدون عایق به قطر 2/5 میلیمتر بطول تقریبی 35 سانتیمتر

3- کانکتورمادگی BNC یک عدد با پیچ و واشر اتصالی

4- کابل کواکسیال CNT-400 یا LMR-400 بطول تقریبی 30 سانتیمتر

5- کانکتور نری BNC مخصوص اتصال به کابل کواکسیال فوق

6- کانکتور SMA مادگی پیچ مع*** مخصوص اتصال به طرف دیگر کابل CNT-400 یا LMR-400

[/hide]

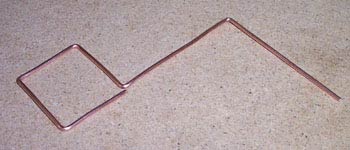

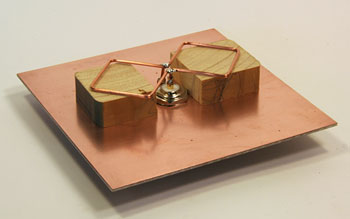

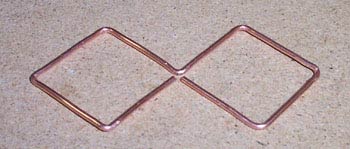

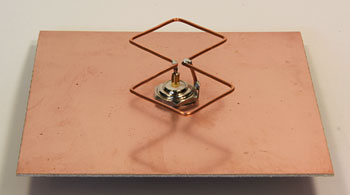

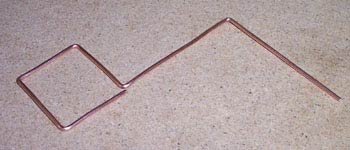

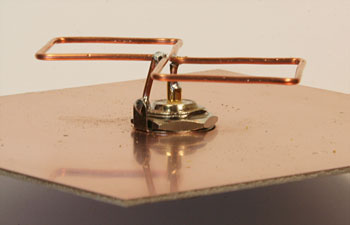

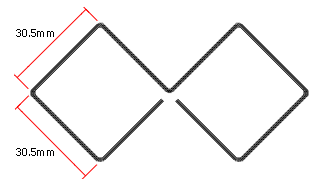

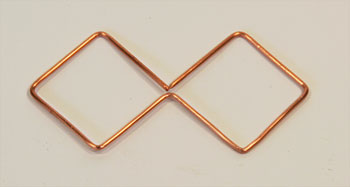

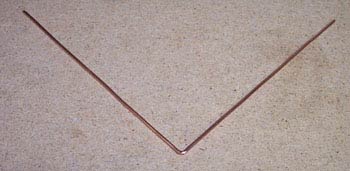

نیاز به توضیح نیست از شکل مشخص است



[Zarde Talai]

درود
دوست عزیز با تشکر فراوان از تلاش شما .
میخواستم بدونم کابل کواکسیال کجاش استفاده شده ؟



[reza_476]

باسلام
عکسهای زیر توجه کنید :







[hide]
البته میتوانید مثل دو شکل بالا نخواهید کابل دو تیکه باشد به همان کاببل اولی همانند شکل اول مستقیم کانکتور اس ام آ را وصل کنید
[/hide]



[reza_476]

باسلام

نوشته اصلی توسط Zarde Talai

درود
دوست عزیز با تشکر فراوان از تلاش شما .
میخواستم بدونم کابل کواکسیال کجاش استفاده شده ؟


​

​

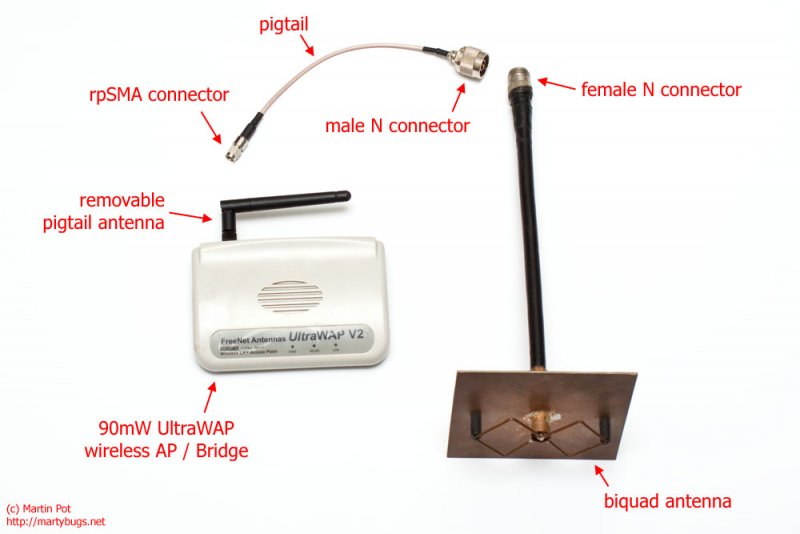

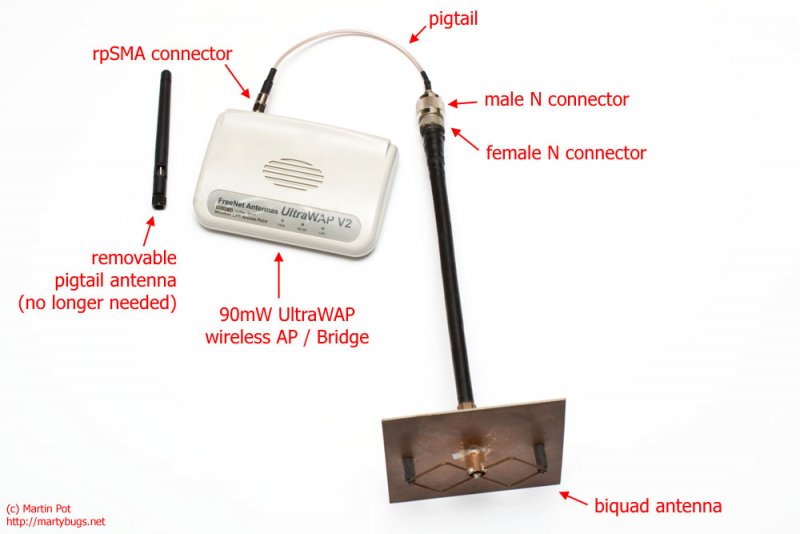

عکسهای زیر توجه کنید :

مشاهده فایل‌پیوست 93588

مشاهده فایل‌پیوست 93592

مشاهده فایل‌پیوست 93593


[hide]
البته میتوانید مثل دو شکل بالا نخواهید کابل دو تیکه باشد با همان کابل اولی همانند شکل اول مستقیم به کانکتور اس ام آ را وصل کنید
[/hide]



[reza_476]

باسلام

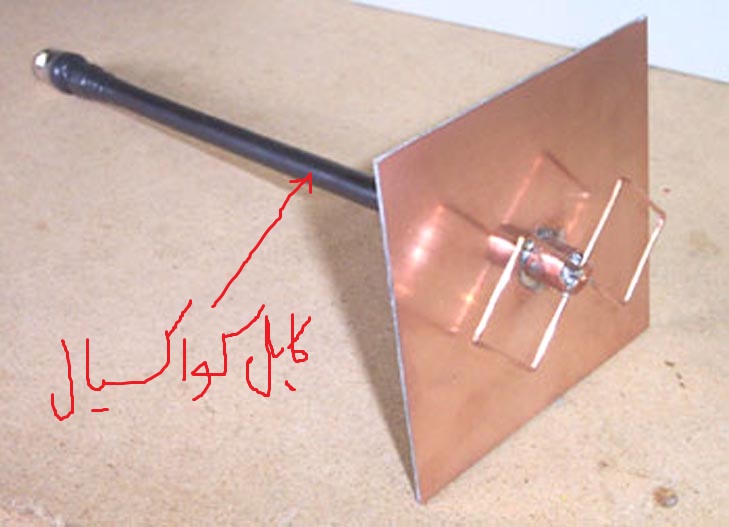

مطابق عکس زیر کابل کواکسیال حدود 30 سانتی متر:



[ahmad72]

باسلام
مطابق عکس زیر کابل کواکسیال حدود 30 سانتی متر:

مشاهده فایل‌پیوست 93603

سلام دوستان لطفا کسی که این روش ها را امتحان کرده تجربیاتش رو به اشتراک بزاره ممنون میشم
