آموزشی: آموزش تعمیر پاورهای گرین مثل PG330A و...که ولتاژ سیم سبز رو دارن ولی روشن نمیشن

[MOHSEN&A]

سلام.
یک زنر 15 ولتی هست.



[mosi2103]

دمت گرم ، خیلی مفید بود.



[MOHSEN&A]

سلام.
شما هم اگه مطلبی رو میدونید که در این خصوص مفیده ارائه بدید.



[MOHSEN&A]

سلام.
دیروز یه پاور گرین 580 برام اوردن که مشکل pg داشت و تعمیرکار قبلی تقریبا تمام خازن های خروجی و خازن های 47 و 10 میکرو هم عوض کرده بود ولی درست نشده این پاور با

متن مخفی

تعویض هر دو خازن 380 میکروفاراد 200 ولت قسمت گرم

تعمیر شد و نیم ساعت هم زیر تست بود.



[مجتبی عموقنبری]

پاورر 335 گرین فقط برق 5 روشن



[adib197]

سلام خدمت شما
ممنون از اینکه تجربیات مفید تون رو اینجا به اشتراک میزارین
یه سوال داشتم تو اولین پست این تاپیک فرمودین مقاومت های r27 ,r28, r29 کنار سیم سبز وبنفش پاور 330 گرین تعویض بشه ، امکانش هست بفرمایید مقدار این مقاومت ها و همچنین مقاومت R21 چقدر هست ؟
یک پاور دارم که به علت سیاه شدن این مقاومت ها قادر به تشخیص مقدار نیستم.
با سپاس



[MOHSEN&A]

سلام.اگه منظورت اون مقاومتی هست که کنار ترانس و سلف هاهست و به صورت عمودی نصب که 1 کیلو اهم 1/4 وات هست شما جاش یک وات بذار.
R27 560R اهم هست و مقدار بقیه رو فراموش کردم اونا سیاه شدن ولی هنوز نسوختن میتونی یه سرشون رو آزاد کنی و مقدارشون رو بخونی.
این سه تا همیشه سیاه میشن اگه مقدارشو رو دراوردی اینجا بذار بعدا به درد بقیه خواهد خورد.
ممنون.



[adib197]

سلام.اگه منظورت اون مقاومتی هست که کنار ترانس و سلف هاهست و به صورت عمودی نصب که 1 کیلو اهم 1/4 وات هست شما جاش یک وات بذار.
R27 560R اهم هست و مقدار بقیه رو فراموش کردم اونا سیاه شدن ولی هنوز نسوختن میتونی یه سرشون رو آزاد کنی و مقدارشون رو بخونی.
این سه تا همیشه سیاه میشن اگه مقدارشو رو دراوردی اینجا بذار بعدا به درد بقیه خواهد خورد.
ممنون.

ممنون و متشکر
مقدار هر کدام از مقاومت های R28و R29 برابر با 1/5 کیلو اهم هست



[adib197]

سلام وقت بخیر

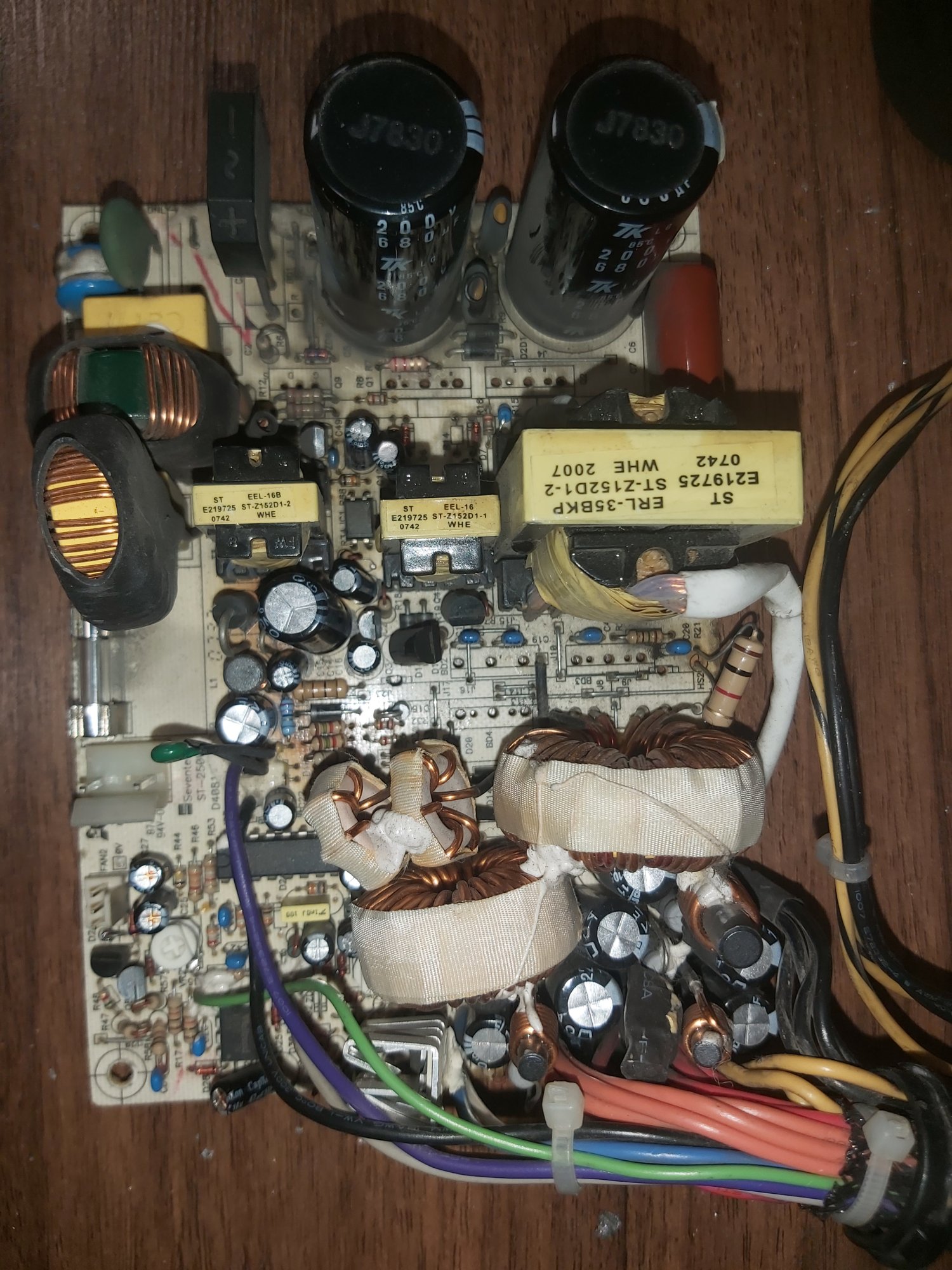

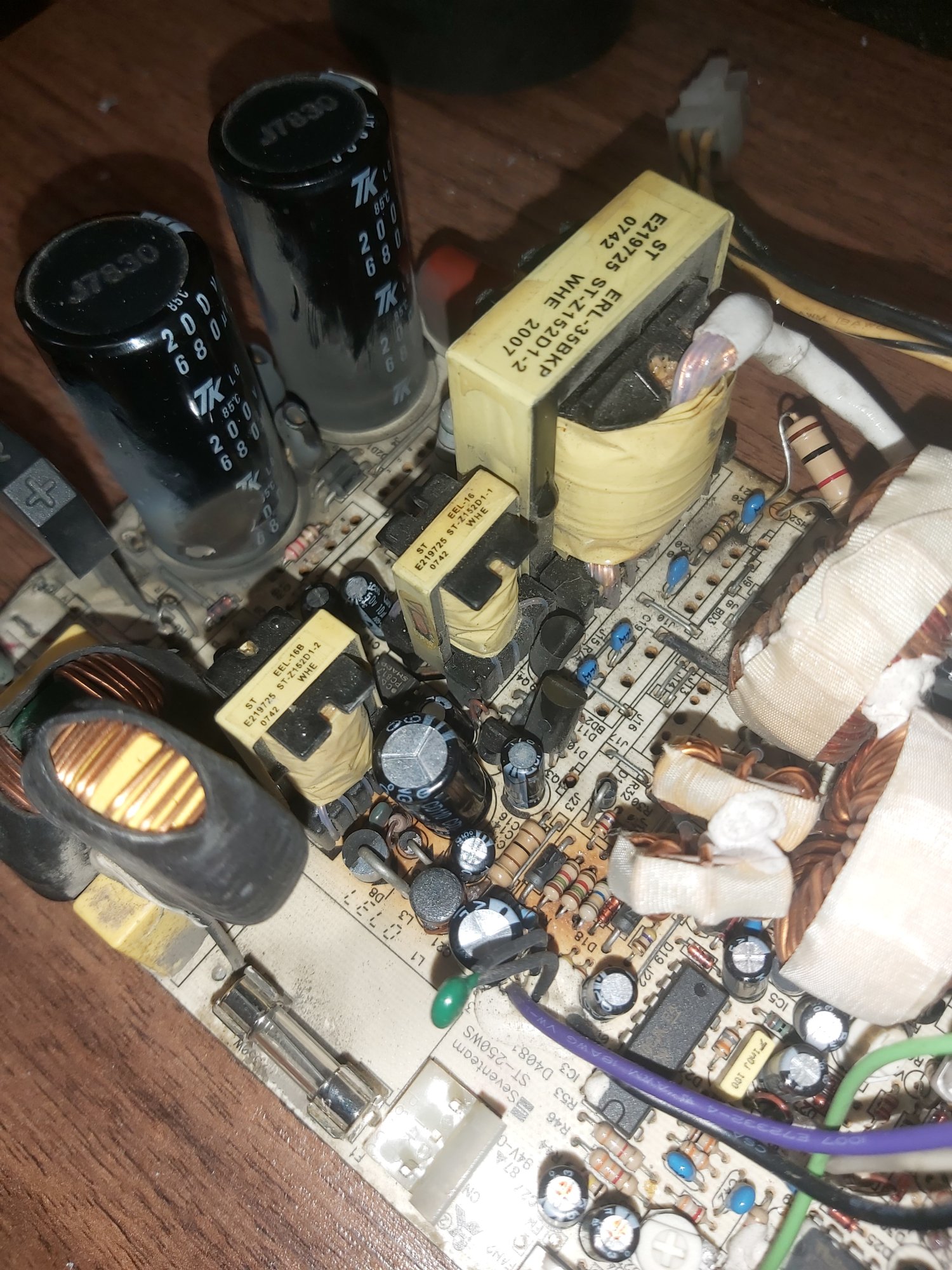

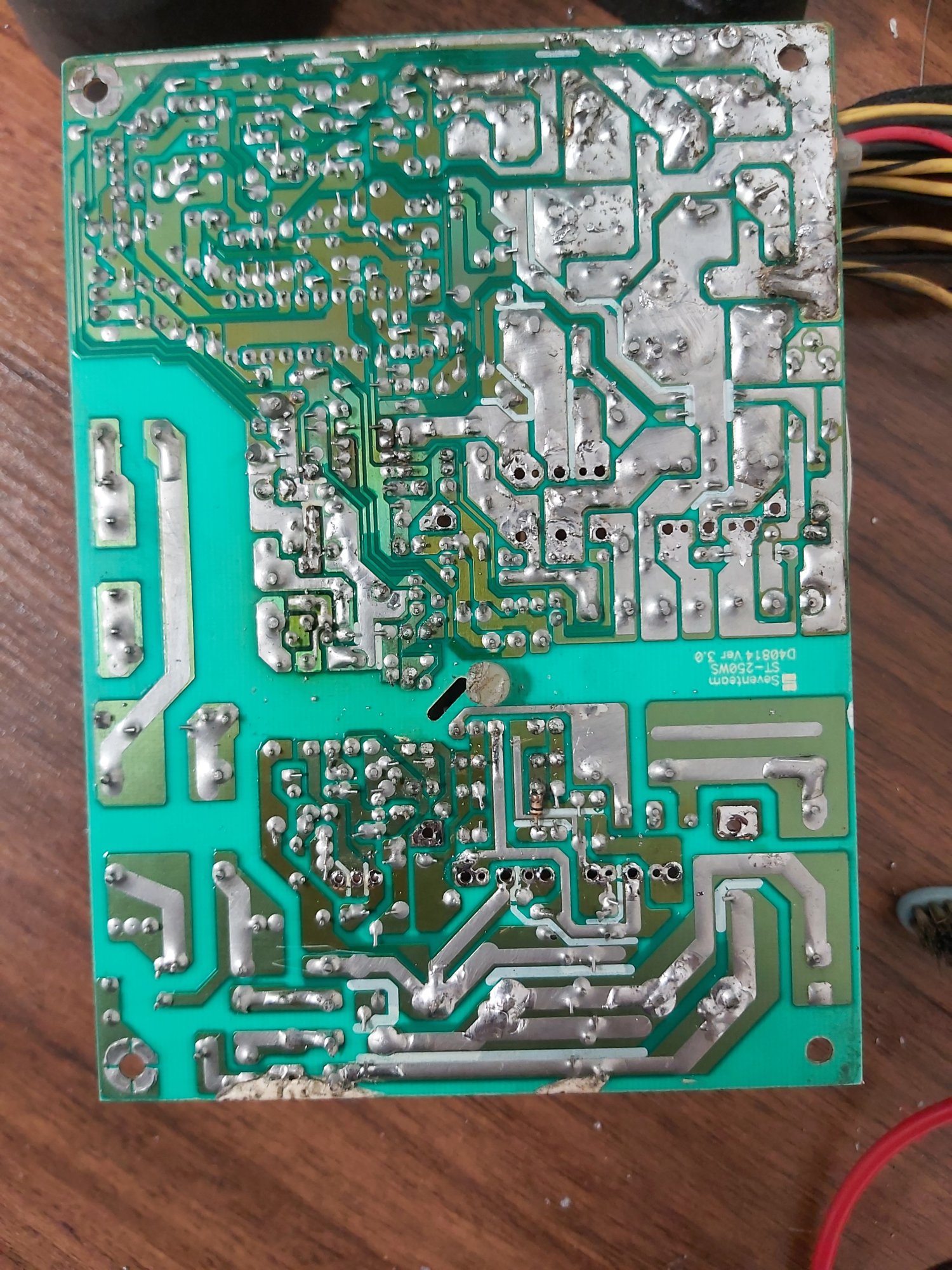

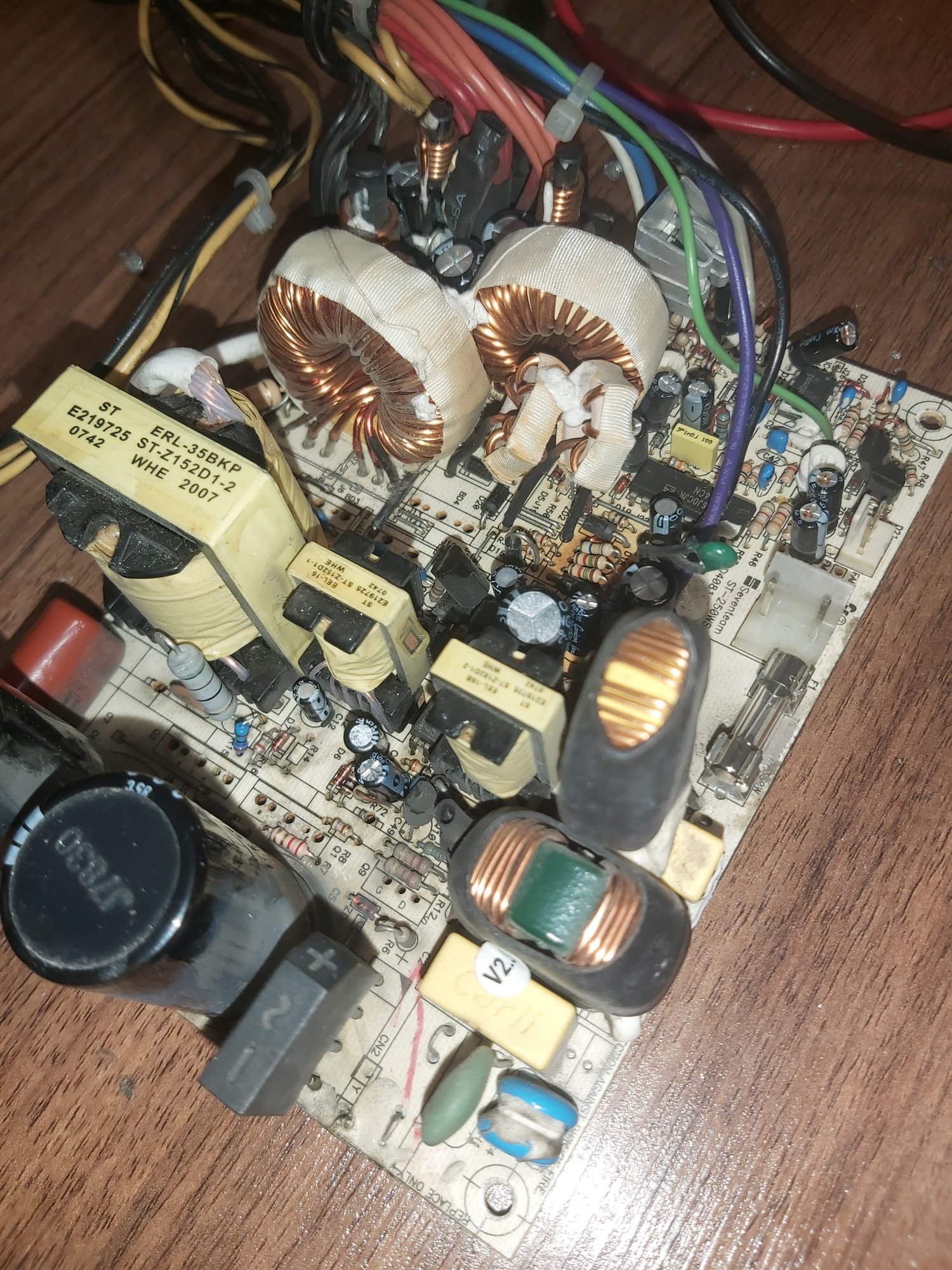

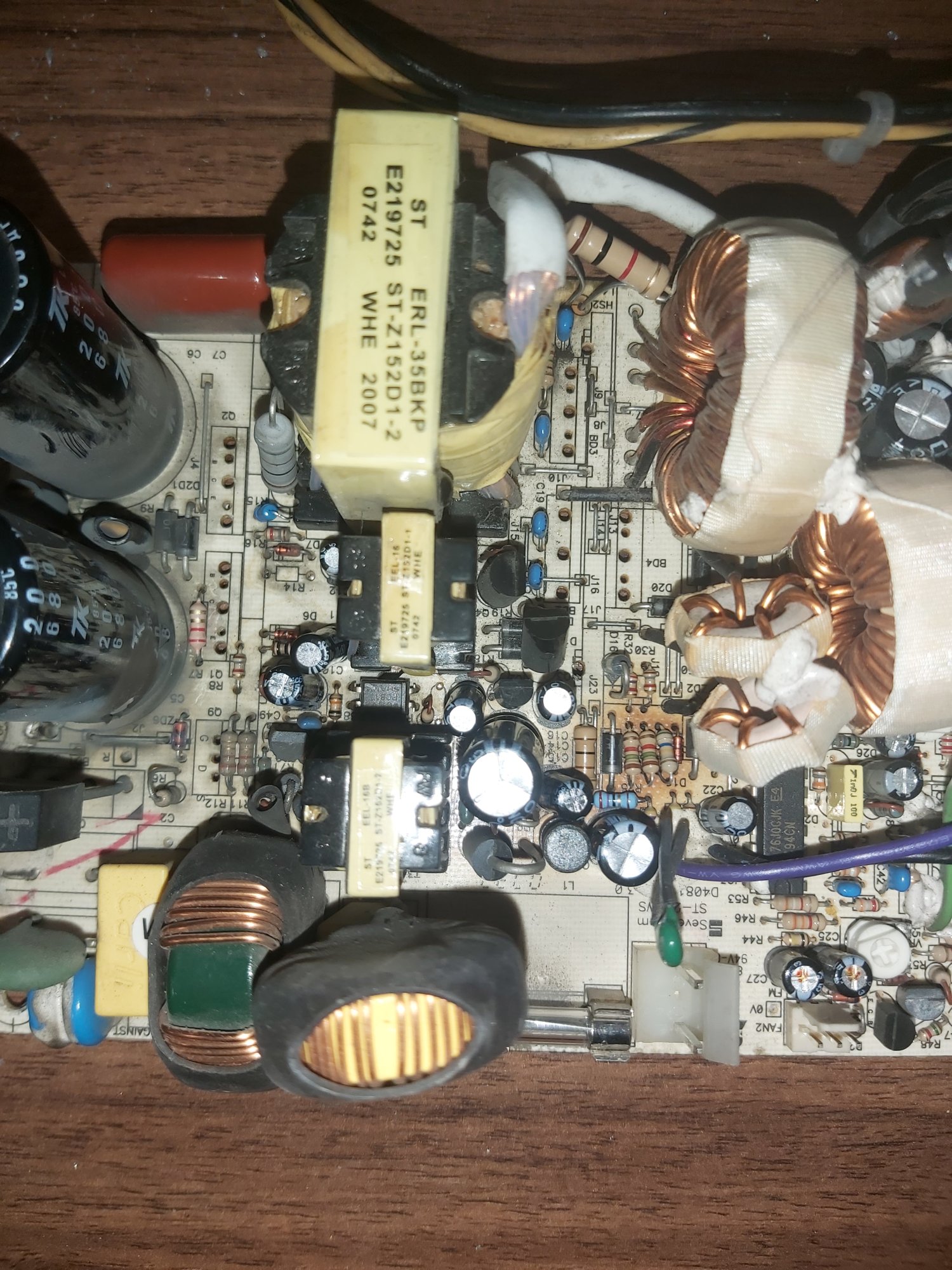

استاد یک پاور گرین دارم روشن نمیشه با راهنمایی شما 4 تا از مقاومت ها یی که تغییر رنگ داده بودن و بین دو هیت سینک بود رو تعویض کردم (مقاومت R27 , R28, R29 ) اون مقاومت ایستاده کار ترانس وسلف رو هم 1 کیلو 2 وات انداختم. ولی باز هم پاور روشن نمیشه و فن هیچ حرکتی نداره. دو تا هیت سینک رو بیرون آوردم و عکس گرفتم و ضمیمه کردم امیدوارم من رو راهنمایی کنید
با سپاس



[MOHSEN&A]

سلام وقت بخیر
استاد یک پاور گرین دارم روشن نمیشه با راهنمایی شما 4 تا از مقاومت ها یی که تغییر رنگ داده بودن و بین دو هیت سینک بود رو تعویض کردم (مقاومت R27 , R28, R29 ) اون مقاومت ایستاده کار ترانس وسلف رو هم 1 کیلو 2 وات انداختم. ولی باز هم پاور روشن نمیشه و فن هیچ حرکتی نداره. دو تا هیت سینک رو بیرون آوردم و عکس گرفتم و ضمیمه کردم امیدوارم من رو راهنمایی کنید
با سپاس

سلام.
الان چه ولتاژی رو داری؟
خازن 2200 و 470 میکرو 16 ولت که بین دو هیت سینک هست دیود بزرگ کنار این دو تا خازن.
ترانزیستورهای قدرت و مقاومت های کم اهم و زنرهای اطرفاش و...
