آموزشی: آموزش تعمیر پاورهای گرین مثل PG330A و...که ولتاژ سیم سبز رو دارن ولی روشن نمیشن

[MOHSEN&A]

سلام ضمن تشکر فکرمیکنم درکنار این پست این عکس هم که برای تمام عزیزان میذارم همواره مفید باشه(مربوط به مشخصات و ولتاژهای مورد سنجش با تستر پاور گرین)

https://s6.uupload.ir/files/گرین_3vr0.jpg

سلام.
ممنون این تصویر باعث میشه شک و ابهام بعد از تعمیر برطرف بشه،برای اینکه بدونید منبع بعدا زیر بار کم میاره یا نه می تونید ولتاژ 5 و 12 به مقاومت 5 اهم 5 وات بدید و چند ثانیه پاور رو روشن بذارید.



[Samooel1980]

سلام آقا محسن بله بنده هم به همین نیت عکس را اینجاقراردادم و فرمایشات شما هم کاملا درست بود.بازهم ممنون



[MOHSEN&A]

سلام آقا محسن بله بنده هم به همین نیت عکس را اینجاقراردادم و فرمایشات شما هم کاملا درست بود.بازهم ممنون

#$V686



[Samooel1980]

#$V686



[MOHSEN&A]

قسمت هفتم:
پاور های dell

با توجه به عیب مشترکی که چند نمونه برام پیش اومده و تقریبا 80% قطعات معیوب در پاورها مشترک بوده من این پست رو زدم امیدوارم مفید باشه،در فاطله زمانی 6 ماه 12 تا از این پاور تعمیر کردم که 10 تاشون مشکل مشترک داشت ،عدم استارت و 5 ولت استندبای:
مراحل به شرح زیر:
[hide]1-ابتدا خازن بزرگ ورودی با مشخصات 400 ولت 160 میکروفارا عوض بشه
2-مقاومت 2 وات 1 اهم که اولین قطعه بعد از پلاریته مثبت خازن هست تعویض بشه
3-ای سی TNY 280pn تعویض بشه
4-اطراف ای سی چند تا زنر و دیود هست حتما چک کنید.
[/hide]



[M2724551]

سلام مهندس یه پاور گرین 330 وات هست سوییچینگ انجام میشه پنج‌ولت دارم ترانس فرکانس بالارو داره ایسی. Tl494 تعویض شده خازنا تعویض شدن همه ولی روشن نمیشه وقتی از برق میکشمش تستر یه لحظه چراغش ابی میشه و خاموش میشه..کل قطعاتش سالم...پنج‌ولت دیود شاتکی دارم...وقتی از برق میکشم چندتا سوت خیلی ریز میزنه



[MOHSEN&A]

وقتی از برق میکشم چندتا سوت خیلی ریز میزنه

وقتی از برق میکشم چندتا سوت خیلی ریز میزنه

این راهنمایی خیلی خوبی بود...
سوت کشیدن در اکثر موارد مربوط به نشتی و خرابی خازن الکترولیتی هست،از طریق همون صدای سوت منطقه عیب رو پیدا کن و خازناشو عوض کن ،ا[hide]طراف 494 چند تا خازن ظرفیت پایین هست معمولا اونا باعث این عیب میشن تو پستای قبل در موردشوم صحبت کردم.
ظرفیتاشون بین 4.7 الی 47 میکرو هست.
خیلی از مواقع خازن 470 و 2200 بین دو تا هیتسینک هم معیوب میشن.[/hide]



[M2724551]

با تعویض ایسی at مشکل حل شد



[MOHSEN&A]

ایسی at

سلام ای سی at کدومه؟
:174:



[mdbp50]

سلام و خسته نباشید و تشکر از همکاران محترم

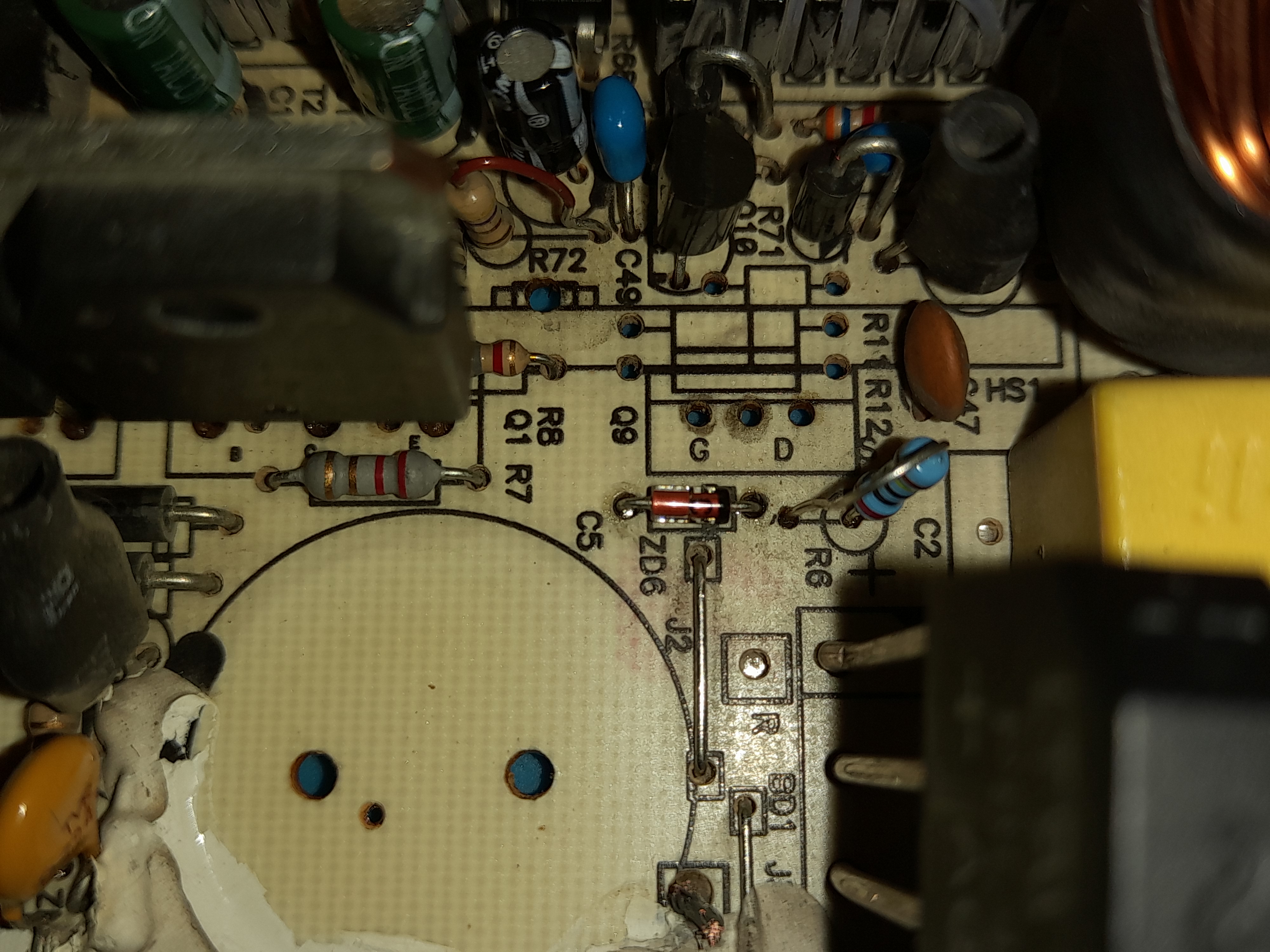

در پاور گرین a330 دیود زنر جلوی ماسفت مدار استند بای چه شماره ای هست zd6
