تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

سلام
بله درسته . با تست دیود بهتر میشه فهمید خطای مونتاژ است .

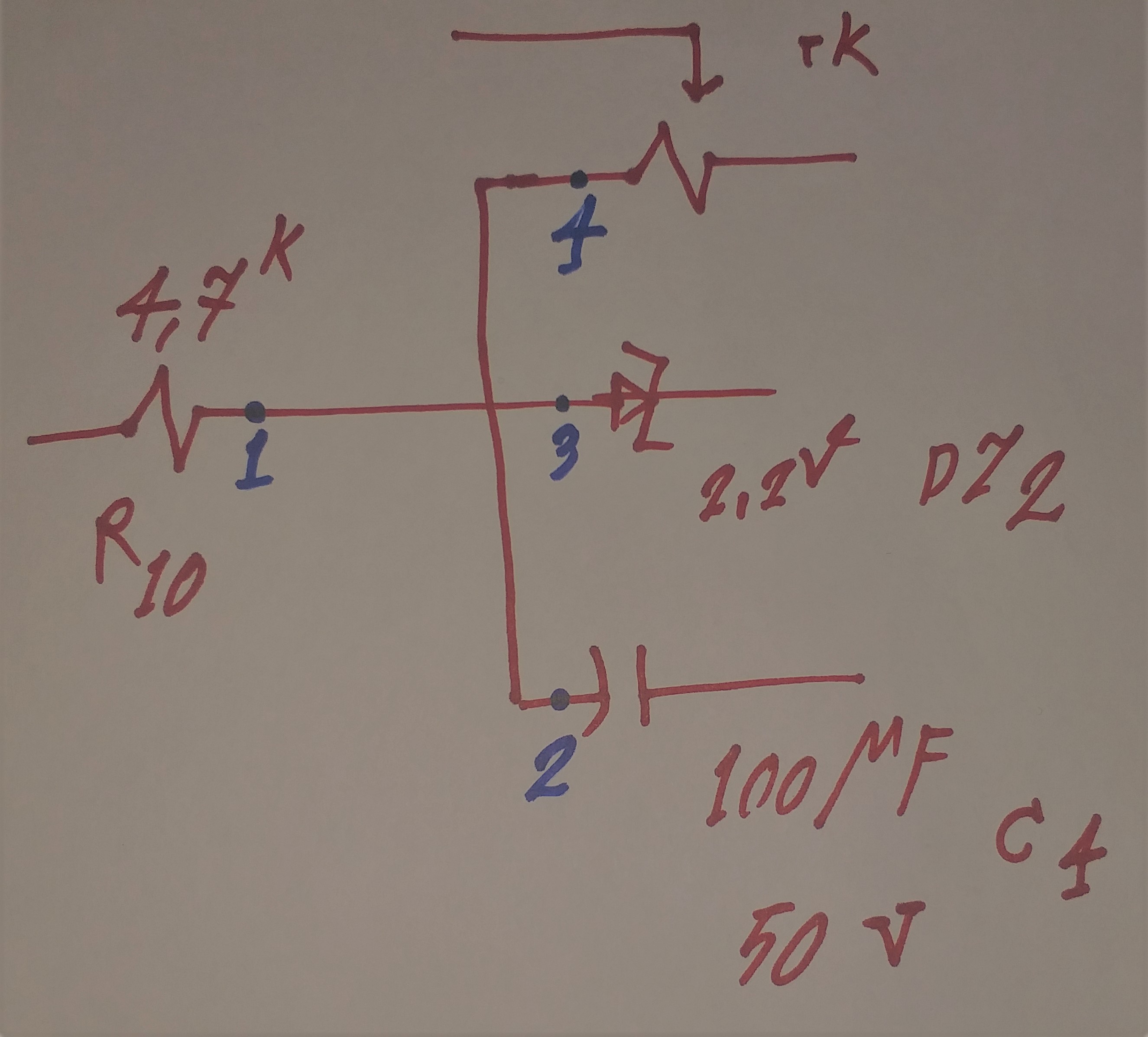

مشاهده فایل‌پیوست 189390
مولتی متر را روی تست دیود تنظیم کن . یک پراب را روی نقطه 1 به رنگ آبی است . قرار بده . وپراب دیگری را به روی نقطه 2 . باید عدد قرائت شده صفر باشه در غیر اینصورت قطعه ای ما بین اینها هست . و به ترتیب نقاط 3 و 4 با نقطه 1 تست کن . و بقیه نقاط برد را تست کن .به غیر از این سه قطعه بغیه قطعات باید عددی نشان دهند در غیر این صورت خطای در مونتاژ برد داری .
اول نقشه برد را نگاه کن . و بعد از روی برد تست را انجام بده .به پشت برد کاری نداشته باشه.
متشکرم

روی تست دیود بین نقاط ذکر شده (1-2-3-4)عدد 0 بود و در سایر نقاط اعداد متفاوت نمایش داده میشد



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

ضمن تشکر از مساعدت سجاد عزیز.
این زینر در موقعیتی هست که سوختنش بویژه در ولتاژ ۱۵ ولت محاله‌.
اگر خطایی در مونتاژ این بخش نباشه ، زینر سوخته ، عوض کن.
چطور این زینر را سوزوندی ؟
مگر با حرص و مستقیما و بدون مقاومت سری به ولتاژ متصل کرده باشی.
به عقل جن نمیرسه که این دیود در چنین شرایطی بسوزه و هدف من از آزمایش اخیر ، تست زینر نبود و بصورت شانسی که آزمایش اخیر را با هدف دیگری توصیه کردم ، پاسخ عجیب شما ، صدمه زینر را مشخص کرد.

سپاس

وقتی R10 از مدار خارج شده باشه ولتاژ دو سر زینر 2.1 ولت هست اما با قرار دادن R10 ولتاژهایی که گفتم پدیدار میشه
زینر 2.2 ولت نو هم 4 عدد مونده برام
زینر نو گذاشتم
741 نو گذاشتم
مقاومت R10 رو به مقدار 4.7 کیلو گذاشتم
اعوجاج باقی است بدون هیچ تغییری
دو سر زینر 1.8 ولت میفته
اگر هم R10 رو خارج کنم دو سر زینر 2.09 می افته
خازن 100 میکرو رو تعویض کنم؟
در ضمن این نکته رو هم بگم DZ3 و R13 در مدار من قرار نداره



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

وقتی R10 از مدار خارج شده باشه ولتاژ دو سر زینر 2.1 ولت هست اما با قرار دادن R10 ولتاژهایی که گفتم پدیدار میشه
زینر 2.2 ولت نو هم 4 عدد مونده برام
زینر نو گذاشتم
741 نو گذاشتم
مقاومت R10 رو به مقدار 4.7 کیلو گذاشتم
اعوجاج باقی است بدون هیچ تغییری
دو سر زینر 1.8 ولت میفته
اگر هم R10 رو خارج کنم دو سر زینر 2.09 می افته
خازن 100 میکرو رو تعویض کنم؟
در ضمن این نکته رو هم بگم DZ3 و R13 در مدار من قرار نداره

درود

بنابرین زینر سوخته بود.
منظور از اعوجاج چیه ؟
شاید خازن را برعکس نصب کردی یا خرابه
عوضش کن
بجای r8 مقاومت ۱۰ کیلو نصب کن ببین بازم با تغییر مقاومت r10 ، ولتاژ زینر تغییر میکنه؟
مونتاژ قطعات جانبی ۷۴۱ ایراد داره که جریان میکشه .
خارج از برد ، یکی از زینرهای نو را با ۴،۷ کیلو سری کن و به ولتاژ دو سر خازن بزرگ متصل کن ببین بازم ۱،۸ ولته ؟

یک پایه d3 را آزاد کن ببین در ولتاژ زینر تاثیری داره و با ۴،۷ کیلو بازم ۱،۸ ولته یا نه ؟
اگر خودسرانه پایه های آزاد ۷۴۱ را به جایی متصل کردی اطلاع بده.
توضیح شما که با قلم قرمز مشخص کردم (ولتاژهایی که گفتم پدیدار میشه) یعنی چی ؟ چه ولتاژهایی پدیدار میشه ، دونه دونه اطلاع بده و گزارش مبهم ارسال نکن.
ولتاژ پایه۴ آی سی چند ولته ؟

سپاس


مشاهده فایل‌پیوست 189307



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

منظور از اعوجاج چیه ؟

یعنی همانطور که در فیلم ارسالی مشاهده میفرمایید به طور نامعقولی آمپر با چرخاندن ولوم افزایش پیدا میکنه
ثلث ولوم 2 آمپر میده و دو ثلث پایانی از 2 تا 3 آمپر
فیلم ها در این پست
http://irantk.ir/threads/99745-تحلی...یهٔ-طراحی-غزال?p=697893&viewfull=1#post697893

تنها تفاوت مدار فعلی با فیلم ، تعویض ولوم 2 کیلو ، زینر 2.2 ولت ، 100 میکرو 50 ولت با 25 ولت و حذف 6800 میکرو 25 ولت هست
و در تنظیم جریان توسط ولوم تفاوتی مشاهده نمیکنم
به عبارت دیگه بین 100 میلی تا 500 میلی آمپر اصلا فاصله ی خاصی نیست تا بشه درجه گذاری مفیدی انجام داد و اکثر چرخش ولوم از 2 آمپر به بالا هست

شاید خازن را برعکس نصب کردی یا خرابه
عوضش کن

درست نصب شده بود
با 100 میکرو 25 ولت تعویض شد

بجای r8 مقاومت ۱۰ کیلو نصب کن ببین بازم با تغییر مقاومت r10 ، ولتاژ زینر تغییر فاحش میکنه؟

با نصب 10 کیلو دو سر زینر 1.5 ولت مشاهده شد

خارج از برد ، یکی از زینرهای نو را با ۴،۷ کیلو سری کن و به ولتاژ دو سر خازن بزرگ متصل کن ببین بازم ۱،۸ ولته ؟

1.989 ولت دو سر زینر افتاد

یک پایه d3 را آزاد کن ببین در ولتاژ زینر تاثیری داره و با ۴،۷ کیلو بازم ۱،۸ ولته یا نه ؟

بله 1.848 ولت

اگر خودسرانه پایه های آزاد ۷۴۱ را به جایی متصل کردی اطلاع بده.

چنین جسارتی نکردم

توضیح شما که با قلم قرمز مشخص کردم (ولتاژهایی که گفتم پدیدار میشه) یعنی چی ؟ چه ولتاژهایی پدیدار میشه ، دونه دونه اطلاع بده و گزارش مبهم ارسال نکن.

شرمنده که این عبارت مبهم در گزارشم بود
با نصب R10 به این مقادیر ولتاژهای مقابل رو سر زینر می افته.شاید مشکل از زینر بوده اما با تعویض زینر هنوز ولوم غیر خطی است
2 کیلو 2.183 ولت
4.7 کیلو 1.850 ولت
10 کیلو 1.551 ولت
20 کیلو 1.2 ولت
با حذف R10 دو سر زینر 2.09 ولت می افته


انتهای ولوم هم این آمپرها قابل دریافت میشه
20 کیلو 2.77 آمپر
10 کیلو 2.97 آمپر
4.7 کیلو 3.10 آمپر
2 کیلو هم 3.24 تا 3.30 آمپر

ولتاژ پایه۴ آی سی چند ولته ؟

6.97 ولت منفی



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

یعنی همانطور که در فیلم ارسالی مشاهده میفرمایید به طور نامعقولی آمپر با چرخاندن ولوم افزایش پیدا میکنه
ثلث ولوم 2 آمپر میده و دو ثلث پایانی از 2 تا 3 آمپر
فیلم ها در این پست
http://irantk.ir/threads/99745-تحلی...یهٔ-طراحی-غزال?p=697893&viewfull=1#post697893

تنها تفاوت مدار فعلی با فیلم ، تعویض ولوم 2 کیلو ، زینر 2.2 ولت ، 100 میکرو 50 ولت با 25 ولت و حذف 6800 میکرو 25 ولت هست
و در تنظیم جریان توسط ولوم تفاوتی مشاهده نمیکنم
به عبارت دیگه بین 100 میلی تا 500 میلی آمپر اصلا فاصله ی خاصی نیست تا بشه درجه گذاری مفیدی انجام داد و اکثر چرخش ولوم از 2 آمپر به بالا هست





درست نصب شده بود
با 100 میکرو 25 ولت تعویض شد




با نصب 10 کیلو دو سر زینر 1.5 ولت مشاهده شد




1.989 ولت دو سر زینر افتاد





بله 1.848 ولت


چنین جسارتی نکردم




شرمنده که این عبارت مبهم در گزارشم بود
با نصب R10 به این مقادیر ولتاژهای مقابل رو سر زینر می افته.شاید مشکل از زینر بوده اما با تعویض زینر هنوز ولوم غیر خطی است
2 کیلو 2.183 ولت
4.7 کیلو 1.850 ولت
10 کیلو 1.551 ولت
20 کیلو 1.2 ولت
با حذف R10 دو سر زینر 2.09 ولت می افته


انتهای ولوم هم این آمپرها قابل دریافت میشه
20 کیلو 2.77 آمپر
10 کیلو 2.97 آمپر
4.7 کیلو 3.10 آمپر
2 کیلو هم 3.24 تا 3.30 آمپر





6.97 ولت منفی

درود

چرا خازن بزرگ را حذف کردی ؟

صحت ولتاژها که با قلم سبز مشخص کردم محالِ محاله .

یک پایه R8 را آزاد کن و ولتاژ زینر را با همتن مقاومت های مختلف اعلام کن.

اگر ۷۴۱ نو هست از فروشگاه دیگری و نوع دیگری تهیه و تست کن.

سپاس


مشاهده فایل‌پیوست 189307



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

چرا خازن بزرگ را حذف کردی ؟

ببخشید که عبارتم ناقص بود
من 3300 میکرو 50 ولت داشتم
برای زیر 20 ولت ، 6800 میکرو 25 ولت رو اضافه کرده بودم
اما تو دست و پا بود و حذف کردمش ولی 3300 میکرو هنوز نصبه

یک پایه R8 را آزاد کن و ولتاژ زینر را با همتن مقاومت های مختلف اعلام کن.

پایه ی R8 خارج شد ، 741 نو نصب شد (از همون فروشگاه قبل) و ولتاژهای بالا مجددا بدون هیچ تغییری رؤیت شد

اگر ۷۴۱ نو هست از فروشگاه دیگری و نوع دیگری تهیه و تست کن.

چشم
تهیه میکنم
عصر خدمتتون گزارش میدم



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

ببخشید که عبارتم ناقص بود
من 3300 میکرو 50 ولت داشتم
برای زیر 20 ولت ، 6800 میکرو 25 ولت رو اضافه کرده بودم
اما تو دست و پا بود و حذف کردمش ولی 3300 میکرو هنوز نصبه


پایه ی R8 خارج شد ، 741 نو نصب شد (از همون فروشگاه قبل) و ولتاژهای بالا مجددا بدون هیچ تغییری رؤیت شد


چشم
تهیه میکنم
عصر خدمتتون گزارش میدم

درود

صحت گزتارش شما محال و عجیب و غریبه.
دوباره گفتی همون ولتاژها
همون ولتاژها یعنی چی؟

واقعا پس از آزاد کردن R8 مقاومت های مختلف بجای R10 نصب و تستکردی ؟
دراینصورت به آی سی ارتباط نداره ولی تغییر نکردن ولتاژهامحاله


خارج از مدار مقاومت های مختف قبلی را با زینر سری کن و با هر مقاومت ، ولتاژ زینر را اعلام کن.
ممگنه اشتباها پایه زینر به قطعات ناخواسته متصل شده باشه..

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

دوباره گفتی همون ولتاژها
همون ولتاژها یعنی چی؟

همین سبز رنگ ها
2 کیلو 2.183 ولت
4.7 کیلو 1.850 ولت
10 کیلو 1.551 ولت
20 کیلو 1.2 ولت

واقعا پس از آزاد کردن R8 مقاومت های مختلف بجای R10 نصب و تستکردی ؟

بله پایه R8 رو خارج کردم و R10 رو تعویض کردم و گزارش دادم

دراینصورت به آی سی ارتباط نداره ولی تغییر نکردن ولتاژهامحاله

آیسی نخرم؟

خارج از مدار مقاومت های مختف قبلی را با زینر سری کن و با هر مقاومت ، ولتاژ زینر را اعلام کن.

بیرون هستم به امیدخدا عصر گزارش میدم



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

بابت تاخیر یک هفته ای شرمندم.مغازه ها آخر هفته قبل تعطیل بودند.پسرم سخت مریض شد و دستم بدجور بند شد.الآن هم به احترام حوصله و وقتی که صرف میکنید علی رغم دندون درد و ... اومدم این گزارش رو ارائه بدم.بارها از درست شدن منبع نا امید شدم ولی از شما خجالت میکشم


اتفاقا بنده برای هزینه مسئله ای ندارم اما با توجه به اینکه در پست اول تذکری در مورد ولوم نداده بودید از همین ساده ها تهیه کرده بودم
طبق توصیه پست اول 3300 میکرو فاراد 50 ولت جایگزین کرده بودم و با توجه به فرمایش اخیر شما یه 6800 میکرو 25 ولت دست دوم هم اضافه کردم تا برای همون 12 ولت کار رو راه بندازه و بعد برای ولتاژهای بالاتر 50 ولت بخرم




یه سری فروشگاه اینترنتی ولوم های صنعتی و نیمه صنعتی دارند اما از اونجایی که سرم کلاه های گشادی رفته فقط حضوری میخرم
اگه فروشگاه مورد تاییدی سراغ دارید یا لینک محصول مورد نظر (ولوم صنعتی) در اون فروشگاه رو بدید ممنون میشم
من فقط به ولوم 1 کیلو سیمی دسته بلند فلزی دست پیدا کردم که جدا از مقدار نامناسبش دسته بسیار بلندی داشت.


من به 2 چیز مشکوکم
1.اتصال محدود آرمیچر سشواری به خروجی در مدت محدود
2.اتصال کوتاه خروجی روی 4 ولت برای درجه بندی ولوم جریان



تو چه دستگاه های اوراقی این ولوم پیدا میشه؟
اگه ولوم مورد نظر پیدا نشه با همین دم دستی ها نمیشه کاری کرد؟

من از مدار فیلم گرفتم تا خودتون قضاوت کنید
https://s25.picofile.com/file/8456034784/20221123_182500.mp4.html

در این فیلم دو سیم متصل به پایه های 2 و 3 آیسی رو به ولت متر وصل کردم،با چرخاندن ولوم ولتاژ از 0 تا 1.86 افزایش پیدا میکنه

https://s25.picofile.com/file/8456034792/20221123_182746.mp4.html
در این فیلم ولتاژ بین پایه 2 و گراند رو مشاهده میکنید که از 14.77 تا 12.92 تغییر میکنه
در دو فیلم بالا 741 از مدار خارج هست


https://s25.picofile.com/file/8456034884/20221123_182859.mp4.html
در این فیلم 741 نصب هست و ولتمتر ولتاژ 2 و 3 آیسی رو نشون میده
مشکلات رو مشاهده میکنید:
1.بیزر 3 ولت نو نصب شده اما در کمتر از 4 ولت و بدون اتصال کوتاه خروجی ، صداش در نمیاد.نور LED هم کمه.اما اتصال کوتاه خروجی اندکی و افزایش ولتاژ به طور محسوس نور LED و صدای بیزر رو افزایش میدهند
2.علی رغم اینکه ولوم بدون 741 عملکرد درستی داشت و ولتاژ رو از 0 تا 1.86 افزایش میداد ولی با نصب 741 مختل میشه و در فاصله اندکی به 2 آمپر میرسه و در ثانیه 61 فیلم با کمال تعجب میبینید که جریان یه لحظه کم میشه و دوباره زیاد میشه
از نو مونتاژ کنم؟چه کنم؟





خداروشکر استاد غزال سعه صدر فراوانی دارند و مثل شما عصبی نمیشن
شما هم مجبور نیستی چرت و پرتای منو بخونی
هر وقت دیدی من پست زدم یا استاد کمالی جواب منو میدهند وقت گران بهاتو هدر نده

نحوه آزمایش. حین فیلمبرداری را مشخص نکردی
خروجی به کجا متصله؟
باید شرایط آزمایش مشخص باشه.
همه چی مجهول و مبهم است.
آی سی برند دیگری تهیه کن.
معلوم نیست چطور تست میکنی و مونتاژ چه ایرادی داره که نتایج تست ها رو ارقام باورنکردنی اعلام میکنی
بیزر را فعلا تا رفع عیب بکلی حذف کن ، میخوای همه عیب‌ها رو با هم رفع کنی ؟
ممکنه led مناسب نباشه ، باید طبق توصیه با ولتاژ مناسب باشه

سپاس

مشاهده فایل‌پیوست 189307



[امیر سجاد]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

روی تست دیود بین نقاط ذکر شده (1-2-3-4)عدد 0 بود و در سایر نقاط اعداد متفاوت نمایش داده میشد

سلام
پاسخ نیازی نبود . به عنوان مثال گفتم . تا برد را از نظر مونتاژ قطعات درست باشه .و بغیه مدار را چک کنی.
متشکرم
