سلام
در مدارهای تغذیه چنانچه هدایت کوپلر ، قطع بشه و یا بعبارتی خروجی کوپلر قطع بشه و یا به مرز بحرانی برسه دراینصورت آی سی تصور میکنه ولتاژ خیلی کم شده که آبی از کوپلر گرم نمیشه و لذا ولتاژ را بالا می بره ولی می بینه افاقه نکرد و لذا باز هم ولتاژ را بالا و بالاتر می بره تا باباش درمیاد
یکی از نکات جالب این برد اینه که با کلک جالبی ، خودش بدون نیاز به کوپلر هم میفهمه که ولتاژ چقدره و لذا برخلاف تغذیه های معمولی نمیذاره ولتاژ زیانبار تولید بشه
تامین ولتاژ نمونه داخلی و ولتاژ تغذیه آی سی

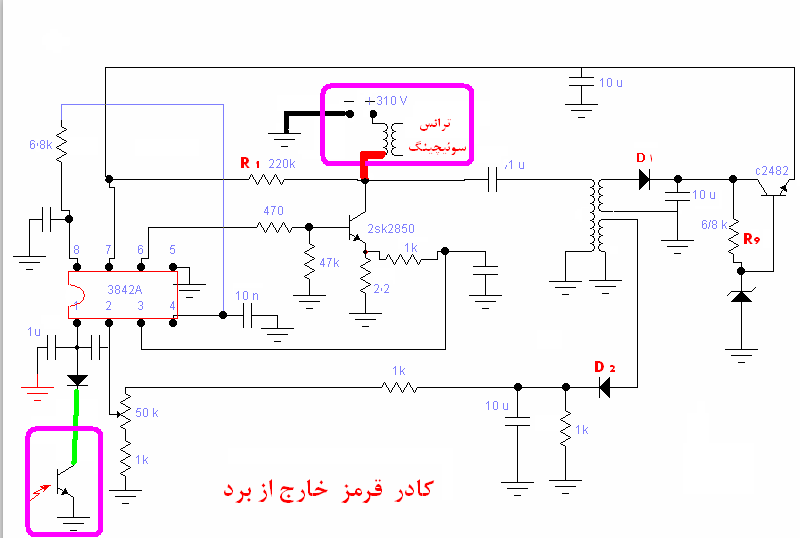

طراح این برد ، ولتاژ کلکتور (
یا درواقع درین فت 2SK2850 ) را با خازن 1/ میکرو سری کرده و به اولیه ترانس بسیار کوچکی داده و به این ترتیب با یک تیر دو نشان زده
بطوریکه لحظه اول که برد را به برق شهر متصل میکنید ولتاژ 310 ولت از ترانس سوئیچینگ و مقاومت 220 کیلو = R1 عبور کرده و کاهش یافته و به پایه 7 که vcc است اعمال میشه و آی سی را راه اندازی میکنه
پس از راه اندازی مدار ، ولتاژ بالای کلکتور ترانزیستور اوت پوت که دارای فرکانس بالایی هم هست از خازن 1/ میکرو عبور کرده و به اولیه ترانس کوچک اعمال میشه و دو ولتاژ در دو ثانویه ترانس کوچیک القا میکنه
1- سیم پیچ ثانویه پایینی ترانس توسط D2 یکسو شده و بخشی از آن توسط پتانسیومتر 50 کیلو به پایه 2 منتقل میشه بطوریکه این پتانسیومتر ، حداکثر ولتاژ را تعیین میکنه.
لذا در بدترین شرایط هم ، بیشتر از ولتاژی که با این پتانسیومتر تعیین کردید تولید نمیشه
2- ثانویه بالایی ترانس جهت تامین تغذیه آی سی پیش بینی شده
بطوریکه ولتاژ ثانویه بالایی توسط D1 یکسو شده و به کلکتور ترانزیستور c 2842 اعمال میشه
و ازآنجاکه مطابق شکل زیر ، مقاومت R9 = کیلو 6/8 و زینر ، ولتاژ صاف dc را آماده میکنه که جریان ضعیفی داره لذا این ولتاژ را به بیس ترانزیستور فوق داده تا همین ولتاژ صاف زینر در امیتر این ترانزیستور با جریاندهی بالاتر برای تغذیه آی سی آماده بشه و لذا به پایه 7 یا vcc میره
مشاهده فایل‌پیوست 104279
تحلیل نحوه تبدیل جریان ناچیز زینر به جریان بالاتر را در پست 2 تاپیک زیر تقدیم کردم
http://www.irantk.ir/irantk37235-3/
http://www.irantk.ir/irantk37235-3/
سپاس
