سلام

استاد حسین عزیز بانی طرح مطالبی شدند که خالی از لطف نیست

اصولا تک تک ابیات شعرای نامدار دارای روح والا و کمال ظرافت و زیبایی و اوج هنره و موثرترین و عالیترین محرک امیال شایسته ای است که در وجود انسان خفته و بسادگی بیدار نمیشه

و لذا اگرچه این هنر ماورائی و مملو از الهامات فوق بشری و مرتبط با ذات مطلق ، تکان های اساسی میده اما افراد نادری با این آثار مقدس ، ارتباط عمقی برقرار میکنند و تاثیر میپذیرند و لذا تاثیر پذیرفتن از آثار بینظیر و خداگونه حضرت مولوی ، کار هر کسی نیست اما اگه کوچکترین تاثیری بپذیری و ارتباط ناچیزی برقرار کنی ، دیگه گریز از کمال و تعالی ناممکن میشه

ولی شعر نو باوجودیکه در قبال چنین آثار متعالی شبیه انشائی است که وسطشو پاک کردی و تابع قید و بند و نظم زیبا و زیبایی هنرمندانه و قداست ویژه ای نیست و هنری ضعیف و زبون بنظر میرسه و جاذبه چندانی نداره اما طیف وسیعی را متاثر میکنه و کمیت قابل توجهی را در بر میگیره زیرا برای عموم قابل درکه و بسادگی قابل ارتباط

و لذا هرچند علاقه ناچیزی هم به شعر نو ندارم اما همیشه الکترونیک را مشابه شعر نو و بدون رعایت ظواهر آموزش دادم و فقط انتقال محتوا مورد نظرم بوده نه رعایت ظواهر و پیچیدگی الکترونیک و اصطلاحات غلمبه

و لذا همواره از زبان عامیانه و ساده استفاده میکنم که عاری از عناوین تخصصی و عاری از اصطلاحات پیچیده و بد هضم باشه

مثلا حتی المقدور بجای پیکسل و دیگوزینگ از کلمه نقطه و ضد مغناطیس و امثالهم استفاده میکنم که موجب دشواری و پیچیدگی و ابهام مبتدی نشه و برای جملگی مخاطبان مبتدی و حرفه ای قابل درک باشه و حتی بجای عناوین اصلی اصطلاحات الکتررونیک از اسامی مشابه و ساده تر استفاده میکنم
مثلا فت مثبت بجای ماسفت p چنل

تا از یکسو مفاهیم و قواعد اصلی بسادگی منتقل بشه و از سوی دیگر از عناوین و کلمات لاتین کمتری استفاده کرده باشم

اتفاقا بسیاری از دانشجویان الکترونیک قبل از هر چیز ، عاشقانه مترصد فراگیری اصطلاحات غلمبه و نامانوسند و عمده انرژی خود را صرف این امر باطل میکنند که غالبا با توصیه های من منصرف میشن

زیرا اغلب اینگونه افراد ، خود را عاجز از توفیق و درک عمقی می دانند و لذا با استفاده از اصطلاحات دهن پرکن و نامفهوم و پیچیده و دیر هضم درصدد گمراهی مخاطب هستند تا

اولا : برای مخاطب قابل درک نباشه زیرا اگه مخاطب درک کنه سوالات و ابهاماتی مطرح میکنه که سوالات و ابهامات خود استاد هم هست و لذا گندش درمیاد که خودش شاگردتر از شاگرده . بهمین دلیل حتی در دانشکده های فنی دانشگاههای ما ، غالبا طرح سوال موجب غضب اساتید میشه
بنابمراتب بهتره غلمبه تر بگه تا کسی نفهمه چی میگه

ثانیا هر چه مخاطب کمتر درک کنه بیشتر تصور میکنه که استاد ، دارای اطلاعات گسترده و عمیقی است (البته همیشه استثناء هم وجود داره )

اصولا همانگونه که لفظ ظاهر و باطن متفاوتند نمودهای ظاهری و باطنی هم متفاوت و چه بسا متناقضند

یعنی محاله یک دانشمند واقعی شیک پوش در دنیا پیدا کنید همانگونه که نمیتونی کلاهبردار ژولیده پیدا کنی

البته هر ژولیده ای انیشتین نیست و هر شیک پوشی کلاهبردار نیست اما ژولیدگی و بی توجهی به ظواهر از خصوصیات اجتناب ناپذیر افراد متعالی و تظاهر از خصوصیات افراد زبونه

و البته مورد نظرم تمایل ذاتی است نه ظهور ظاهری و استثنایی
بطوریکه اگر اطرافیان و خدمه انیشتین غافل میشدند در مهمترین جلسات با ظاهر ژولیده حاضر میشد چون اساسا اهداف عالی ، فرصت و مجالی برای تظاهر باقی نمیذاره که به ظواهر بپردازی

لذا اگر دانشمند شیک پوشی را در محفلی دیدید تردید نکنید که اطرافیانش ، باباشو درآوردن تا این لباسو بپوشه

من که عددی محسوب نمیشم بواسطه تمرکز افراطی ، غالبا کیلومترها از مقصد میگذرم و دوباره برمیگردم و گاها با تکرار مکرر
و حتی یکبار با یک لنگه کفش و یک لنگه دمپایی به دانشگاه رفتم و لذا حساب اونهایی که عدد حسابی هستن ، معلومه

بهمین دلیل اولویت هر اندیشمندی ، علم و اندیشه است و اولویت هر کلاهبرداری ، کفش و کلاه

و لذا باوجودیکه تظاهر از ویژگیهای ذاتی خانمهاست که اگه محدود باشن و آزاد بشن غوغا میکنن و الگوی تظاهر میشن اما سادگی مثالزدنی بزرگترین ریاضیدان دنیا که خانمی ایرانی است و اخیرا به خارج از کشور مهاجرت کرده ملاحظه فرمودید

بنابمراتب اس و اساس مطالبم ، انتقال موثر مفاهیم اصلی و حداکثر بازدهی مطالب است.
خصوصا که من حساسیت شدیدی به استفاده از لغات بیگانه دارم و حتی المقدور از لغات بیگانه ، استفاده نمیکنم
بطوریکه عادت ناخواسته شده که شاید اشتباه باشه اما همواره از بازدهی این شیوه و میزان رضایت دانش پژوهان ناراضی نبودم .

مجددا بابت دقت نظر شما سپاسگزارم بویژه که قطع نظر از اصلاح موثر پایه 1 و 2 ، سوژه عرایض فوق گردید.

آخرین ویرایش:

غزال

ناظم انجمن
2012-03-18
10,099
79,770

سلام

پاسخ این سوال

این برد چطور میفهمه دستگاه شما چه ولتاژی میخواد؟


ازآنجاکه بشرح تاپیک حاضر ، یکی از راههای تغییر ولتاژ خروجی اینه که به شکلی ولتاژ پایه 1 را تغییر دهیم بنابرین :

اگه ولتاژ پایه 1 کم بشه ولتاژ خروجی هم کم میشه
و اگه ولتاژ پایه 1 زیاد بشه ولتاژ خروجی هم زیاد میشه


از طرفی ازآنجاکه تغذیه سوئیچینگ هر دستگاهی دارای کوپلره که عملکرد آنرا در تاپیک زیر بررسی کردیم
http://www.irantk.ir/irantk54626/

لذا:

اگه ولتاژ تغذیه هر دستگاهی بیشتر از نرمال بشه کوپلر روشن تر میشه
و اگه کمتر از نرمال بشه کوپلر خاموش تر میشه


حالا اگه سیم سبز (پایه 1 ) را به کلکتور کوپلر تغذیه دستگاهی متصل کنید که مثلا نیاز به 12 ولت داره لذا اگر این برد به تغذیه این دستگاه 12 ولت برسونه دراینصورت کوپلرش نیمه روشنه و لذا به پایه 1 کاری نداره

اما اگه به هر دلیلی ولتاژ تغذیه بیشتر از 12 ولت (مثلا با غلو 13 ولت) بشه کوپلرش روشن تر میشه و بنابرین از آنجاکه مطابق نقشه فوق ، کلکتور کوپلر به پایه 1 و امیتر کوپلر به گراند یا بدنه متصله

لذا بمحضی که کوپلر روشن تر بشه اتصال پایه 1 به گراند بیشتر میشه و بنابرین ولتاژ پایه 1 به صفر ولت نزدیکتر میشه یعنی ولتاژ پایه 1 کمتر میشه و لذا فتیله ولتاژ را پایین میکشه

اما اگه فرض کنید به هر دلیلی اشتباها ولتاژ تغذیه کمتر از نرمال بشه مثلا با غلو 11 ولت بشه دراینصورت کوپلر خاموش تر میشه و لذا پایه 1 از گراند آزادتر و دورتر میشه و بعبارتی از صفر ولت دورتر میشه یعنی ولتاژ پایه 1 بالا میره و بنابرین ولتاژ خروجی هم بالا میره

و لذا آی سی راهی نداره جز اینکه 12 ولت تولید کنه


اما اگه سیم سبز را به کلکتور کوپلر دستگاه 30 ولتی متصل کنید از آنجاکه کوپلر ایندستگاه روی 30 ولت طراحی شده و لذا کوپلرش با 30 ولت نیمه روشنه

لذا زمانی که ولتاژ تغذیه بیشتر از 30 ولت بشه کوپلر روشن تر و اگه کمتر از 30 ولت بشه کوپلر خاموش تر میشه و لذا دقیقا مشابه عملیات فوق آی سی را مجبور میکنه که 30 ولت تولید کنه

بنابرین اگه در تغذیه این دستگاه 30 ولت تولید بشه کوپلر نیمه روشن میشه و لذا آی سی عکس العملی نشون نمیده تا همون 30 ولت را تولید کنه

بنابمراتب این برد در هر دستگاهی دقیقا ولتاژ مورد نیاز همان دستگاه را تولید میکنه.

سپاس

آخرین ویرایش:

غزال

ناظم انجمن
2012-03-18
10,099
79,770
باسلام

استاد گرامی غزال

این ترانس سوئیچینگ اولیه چند دور و ثانویه چند دور میتواند باشد و قطر سیمها هم همینطور چقدر میشود
متشکرم

سلام

استاد بسیار عزیزم

ترانس سوئیچینگ داخل کادر قرمز خارج از برد ، متعلق به هر دستگاهی باشه کار میکنه
پتانسیومتر داخل برد که حداکثر ولتاژ خروجی را تعریف میکنه درواقع جهت تطبیق مدار با ترانس سوئیچینگ نیز هست.

سپاس

آخرین ویرایش:

رحمت رجایی

کاربر
2014-06-06
363
1,257
سلام مهندس مثل همیشه بسیار مفید بود
در نقشه چرا مقاومت 220 کیلو r1 یکطرفش مستقیما به مثبت خازن اصلی 310 ندادند و به برگشتی سیمپیچ رفته؟

اگر انطرف مقاومت مستقیما به +310 میرفت همیشه ولتاژ vcc ای سی تامین میشد که نیاز به ترانس کوچک برای تغذیه ای سی بعد از راه اندازی نباشد؟


غزال

ناظم انجمن
2012-03-18
10,099
79,770
سلام مهندس مثل همیشه بسیار مفید بود
در نقشه چرا مقاومت 220 کیلو r1 یکطرفش مستقیما به مثبت خازن اصلی 310 ندادند و به برگشتی سیمپیچ رفته؟

اگر انطرف مقاومت مستقیما به +310 میرفت همیشه ولتاژ vcc ای سی تامین میشد که نیاز به ترانس کوچک برای تغذیه ای سی بعد از راه اندازی نباشد؟

سلام

سوال جالب و قابل تاملی مطرح فرمودید.
این برد واقعا شاهکاره و نکات و ابتکارات جالبی داره و با زیرکی قابل تحسینی طراحی شده اما ازآنجاکه تشریح این نکات موجب پیچیدگی تحلیل میشه لذا بدوا از تشریح آنها احتراز کردم زیرا اگر راه اندازی آی سی مستقیما از طریق 310 ولت و 220 کیلو تامین بشه اشکال عمده ای در عمکرد و تحلیل آن ایجاد نمیکنه

دراینصورت پس چرا راه اندازی آی سی را برخلاف معمول از کلکتور یا از اولیه ترانس چاپر استفاده کرده

زیرا
الف) اگر با کلکی بتونیم منابع مورد نیاز را با مقاومت های بزرگتری با هم موازی کنیم تاثیر سوء آنها نسبت به یکدیگر بسیار کمتر میشه یعنی از نویز یکدیگر مستقل میشن

ب) همیشه اتلاف هر نوع پتانسیل و انرژی موجب قساد و خرابی میشه لذا اگر دیدید از تخصص یک پزشک و مهندس و اندیشمند و متخصصی استفاده نمیشه و داره مسافرکشی میکنه مطمئن باشید بزودی معتاد میشه و ضررش به جامعه میرسه . بهمین علت در کشورمون معتاد نداریم.

اصولا در تمام پدیده های طبیعی و علمی از جمله در الکترونیک هم این قانون صادقه که اگه از پتانسیلی استفاده نکنی خلاصه زهرشو میریزه خصوصا سلف که خیلی دیوونه است و لات بازی درمیاره.

لذا اگر بتونیم از انرژی سلف استفاده کنیم دو فایده داره اول اینکه از اتلاف انرژی جلوگیری میکنیم و این انرژی را مصرف میکنیم هرچند این انرژی ناچیزه اما فایده دومش که مورد هدف و مهمتره اینه که اگه مصرفش کنیم درواقع مهارش هم کرده ایم که ولتاژ القایی خیلی بالا نره و به مدار آسیبی نزنه و لات بازی درنیاره

لذا
1-با توجه به اینکه 310 ولت از ترانس عبور کرده و با اتصال لحظه اول ولتاژ 310 ولت ولتاژ بالایی میده لذا میتونیم برای تغذیه آی سی و راه انداری اولیه از مقاومت بزرگتری استفاده کنیم و لذا نویز های کمتری از طریق 220 کیلو به تغذیه آی سی منتقل میشه

2- ازآنجاکه با خازن سرامیکی و ترانس کوچک موازی شده لذا این ولتاژ لحظه اول در خازن و ترانس کوچک ذخیره میشه و لذا میتونه آی سی را در زمان طولانی تری با این ولتاژ بالا راه اندازی کنه ولی در دیگر تغذیه ها این اشکال وجود داره و لذا به خازن تغذیه آی سی خیلی حساس هستن و غالبا بزرگ و کوچک کردن خازن مقدور نیست و لذا اگه خازن تغذیه آی سی کوچکترین تغییر و نشتی داشته باشه تغذیه راه نمی افته که در این برد حل شده

3- مضافا که با اینکار انرژی اولیه سلف را هم استفاده کرده ایم و از ما راضی میشه و لذا ولتاژ القایی اولیه خیلی بالا نمیره و صدمه ای نمیزنه.

اما سوال دوم که چرا همیشه تغذیه آی سی از طریق مقاومت 220 تامین نمیشه ؟

چون منبعی که با مقاومت بزرگ سری شده باشه منبع بدی است و مقاومت داخلی چنین منبعی بزرگه و فقط برای راه اندازی مفیده که اینجا از پست 8 با عنوان داستان مقاومت داخلی تشریح و بررسی کردیم
http://www.irantk.ir/irantk30031/
بویژه که تلفات مقاومت هم زیاد میشه و با حرارتش آسیب میزنه و لذا در دیگر تغذیه ها هم از این مقاومت فقط برای راه اندازی استفاده میشه .

بنابرین ابتکار فوق العاده ای است

سپاس

آخرین ویرایش:

رحمت رجایی

کاربر
2014-06-06
363
1,257
مهندس سپاسگزار شما ولی شماره 1 و بند الف کاملا تفهیمم نشده در نقشه زیر مقاومت راه انداز به مثبت 310 خازن اصلی وصل شده
اگر با مقاومت و زنر توسط 310 ولت ولتاژ تغذیه ای سی ساخته میشه به راحتی چرا دوباره از سیم پیچ ترانس استفاده میشه و مضافا بر اینکه این ولتاژی که با مقاومت اهم بالا ساخته میشه با ولتاژی که از ترانس میاد موازی میشه یعنی همیشه ولتاژ بعد از مقاومت راه انداز وجود داره پس مقاومت گرم هم میشه؟
http://uzzors2k.4hv.org/projectfiles/auxsmps/UC3842 Flyback Converter.GIF


reza_476

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-10-19
4,007
45,272
ایران
باسلام

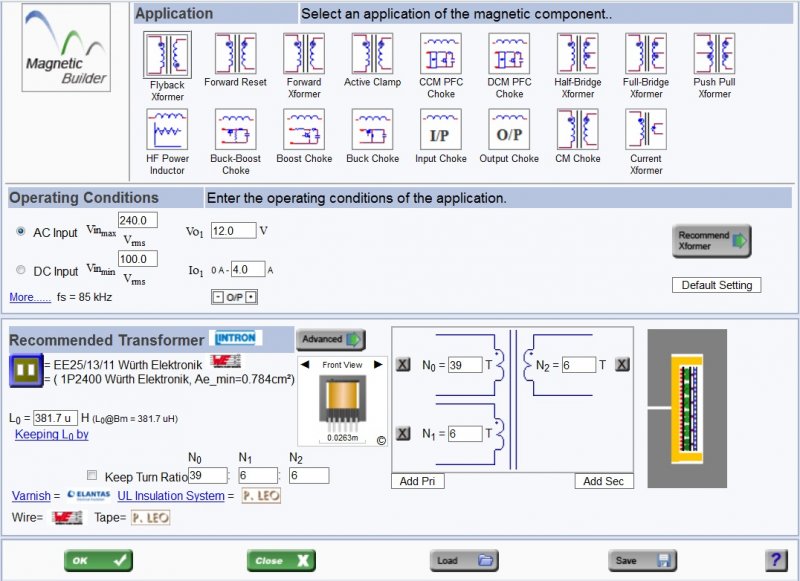

یک برنامه آن لاین در این آدرس است که سیم پیچی های انواع هسته های فریت حتی های ولتاژ را با توجه به اشکال متفاوت که انتخاب میکنید و ... محاسبه میکند استاد عزیز غزال بررسی فرمایند و از راهنمایی های ارزنده ایشان استفاده کنیم متشکرم
