مشکل: نداشتن ولتاژخروجی فت های اطراف PWM CPU لپ تاپ Chaintech IMO-Desk

[MoAlia1]

سلام گرامی دیتاشیتش رو بگیر و ولتاژ گیری کنید . احتمال خرابیش بسیار بالاست . دوستان هم گفتند این ایسی درایور هست . باید طبق دیتاشیتش ولتاژ گیری بشه

مرسی، باشه حتما



[MoAlia1]

کار این درایور فت چیه



[AMD]

دیتاشیت رو ضمیمه کردم
[hide]isl6207cb[/hide]



[AMD]

کار این درایور فت چیه

مقاله زیر رو مطالعه کنید
[hide]لینک[/hide]



[MoAlia1]

کار این درایور فت چیه



[AMD]

کار این درایور فت چیه

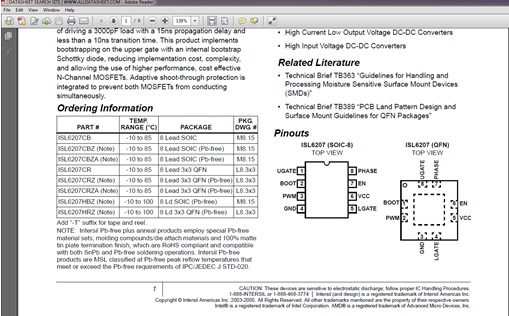

مشاهده فایل‌پیوست 130771

تو مقاله ای که بالا لینک دادم کاملا توضیح داده . اون رو بخونی کاملا با طرز کار این قسمت آشنا میشی .



[MoAlia1]

خیلی خیلی لطف کردین



[MoAlia1]

با سلام

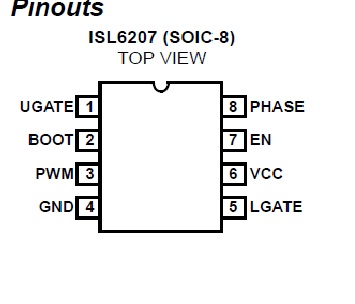

ولتاژهای درایور فت به شماره ISL6207 CB به شرح زیر می باشند
پایه 2و6و7: 4.97 ولت پایه1و5و8 ولتاژ ندارند

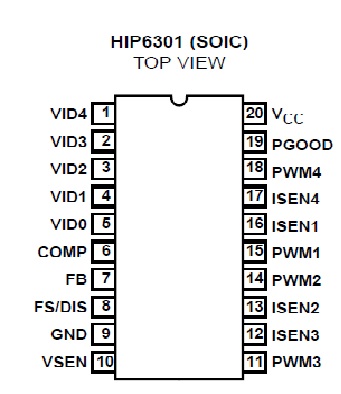

ای سی PWM CPU HIP6301CB
پایه 1-5: 3.45 ولت پایه 11و14و 15 : 2.43 ولت پایه 18: 4.97 ولت دارند
یعنی تمام VID ها و PWM ها ولتاژ دارند

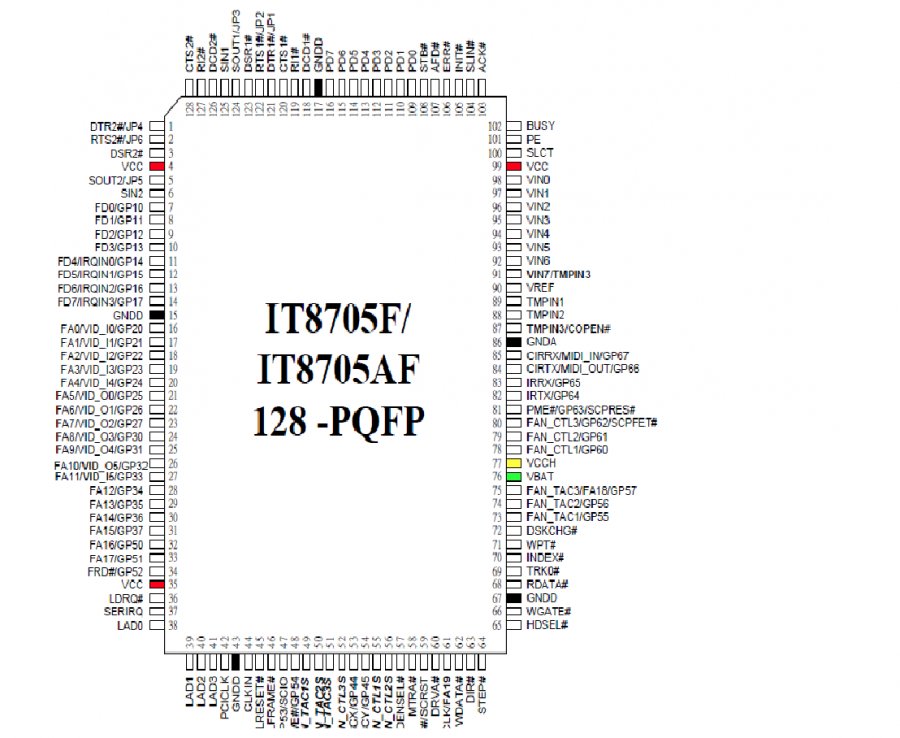

ای سی ای او I/O IT8705F

پایه 96: 3.45 پایه 94: 3.11 پاایه 91: 2.96
پایه 4و35و99 :4.97 می باشند
پایه 97: 2.57 در ضمن دو پایه 98و 97 VCORE می باشند که فقطپایه 97 ولتاژ دارد
ممنون میشم راهنمایی بفرمائید



[MoAlia1]

سلام دوباره خدمت همکاران گرامی
کسی نیست راهنمایی کنه؟ هنوز مشکلم حل نشده؟؟



[NPTiak]

سلام دوست عزیز،
اطلاعات بیشتری در مورد رفتار بورد بدید لطفا،روشن میشود؟ فن سی پی یو کار میکند؟ بورد روشن میماند یا خاموش میشود؟ آی سی بایوس ولتاژ دارد؟ روی بورد به دنبال اتصال کوتاه گشتید؟(خازنها،فت ها و رگولاتور ها)،قطعه ای داغ نمیکند؟ ...
از سلامت سی پی یو اطمینان دارید؟ با سی پی یو دیگر تست کردین؟
پایه 20 آی سی PWM به شماره HIP6301 باید 5 ولت داشته باشد
