تجربیات: عمر ترموکوپل آبگرمکن دیواری را ابدی بسازید

Poomm

کاربر
2018-06-27
378
1,371
تهران
به نظرم حرارت اتش خرابش میکنه و قرار نیست همیشه با اتیش داغ بشه یه المنت کوچیک مثل برا بخاری برقی باشه با اون داغ کنیم بهتر نیست؟

با اجازه از استاد غزال دوست عزیز با گرم کردن ترموکوپل از طریق المنت در واقع سیستم حفاظتی رو از کار میندازید و اگر گاز قطع بشه ترموکوپل هچنان از طریق المنت داغ می‌ماند و مسیر گاز رو نمی بنده و وقتی گاز وصل بشه باعث نشت گاز و خطرات احتمالی میشه پس هیچوقت ترموکوپل رو به وسیله چیزی دیگر داغ نکنید
با سپاس

آخرین ویرایش:

shahram732

کاربر vip
کاربر
2019-04-06
130
212
36
درود

ازآنجاکه ترموکوپل بخاری در تنوره بخاری قرار داره لذا در بخاری مشکل چندانی نداریم ، چون برخلاف آبگرمکن ، از همه طرف با گرما مواجه هست و نیاز به سرخ شدن ترمو کوپل نیست و به همین علت تابحال ندیدم ترموکوپل بخاری خراب بشه و اگه خراب بشه بسرعت خراب نمیشه و عمرش قابل تحمل هست.
اما ایده جالبی بود ، هرچند در آبگرمکن قابل استفاده نیست .

خب اگه با آزمون و خطا فاصله شعله تا سر ترموکوپل رو از شعله اصلی فاصله بدیم چی ؟تجربی عمل کنیم

با سپاس

آخرین ویرایش:

امیر سجاد

VIP+ افتخاری
کاربر +vip پلاس
vip
2018-07-10
1,217
4,301
ایران
درود
عامل اصلی اکسید شدن فلزات یونهاست از اند یا کاتد است. به نظر من با اطلا عاتی که از اینترنت خوندم .جهت حفاظت لوله ها از اکسید شده . کاتد یا بار منفی روی فلز لوله ها زیاد میکنند تا از اکسید شدن جلو گیری کنند . به نظر منم ما هم میتونیم قسمت بیرونی ترموکوپل بار منفی اضافه کنیم تا از اکسید شدن جلوگیری کند . ترموکوپل را با زمین ارت کنیم یا با کاهش برق شهری و تبدیل به برق دی سی و متصل کردن سیم منفی به ترموکوپل از اکسید شدن ترموکوپل به مدت زیاد محافظت کنه.
سپاس


غزال

ناظم انجمن
2012-03-18
10,099
79,768
منظورم این هست که قسمتی از ترموکوپل که در مجاورت با شعله هست رو داخل لوله مسی یا آلمینیوم هم انداره ترموکوپل قرار بدیم که یک لایه محافظ دور تا دور ترموکوپل قرار بگیره
بابت مختصر نویسی عذرخواهی میکنم
با تشکر از شما

درود

اضافه شدن قط غلاف ترموکوپل قطعا موثره اما ابدی نمیشه و بالاخره اون هم با اکسیژن ترکیب میشه اما در زمان طولانی تری خراب میشه و لذا با این شیوه فقط عمر ترموکوپل اضافه میشه .

سپاس


غزال

ناظم انجمن
2012-03-18
10,099
79,768
به نظرم حرارت اتش خرابش میکنه و قرار نیست همیشه با اتیش داغ بشه یه المنت کوچیک مثل برا بخاری برقی باشه با اون داغ کنیم بهتر نیست؟

درود

جناب poomm عزیز اشکال پیشنهاد شما رو بدرستی فرمودند
هر چند ممکنه مقصود شما استفاده از گرمایی باشه که برای فعال کردن شیر گاز آبگرمکن ناکافی است اما در مجاورت شمع به حرارت کافی میرسه و درواقع حرارت کمکی است که دراینصورت ایده جالب و موثری بنظر میرسه .
تقریبا شبیه بایاسینک ترانزیستور که برای هدایت ترانزیستور کافی نیست اما در آستانه هدایت واقع میشه و در صورت وجود سیگنال موثره و از اتلاف سیگنال جلوگیری میکنه .

سپاس

آخرین ویرایش:

غزال

ناظم انجمن
2012-03-18
10,099
79,768
درود

ازآنجاکه ترموکوپل بخاری در تنوره بخاری قرار داره لذا در بخاری مشکل چندانی نداریم ، چون برخلاف آبگرمکن ، از همه طرف با گرما مواجه هست و نیاز به سرخ شدن ترمو کوپل نیست و به همین علت تابحال ندیدم ترموکوپل بخاری خراب بشه و اگه خراب بشه بسرعت خراب نمیشه و عمرش قابل تحمل هست.
اما ایده جالبی بود ، هرچند در آبگرمکن قابل استفاده نیست .

خب اگه با آزمون و خطا فاصله شعله تا سر ترموکوپل رو از شعله اصلی فاصله بدیم چی ؟تجربی عمل کنیم

با سپاس

درود

همانطورکه در خلال تاپیک عرض کردم حتی اگه ترموکوپل داخل شعله باشه و سرخ هم بشه اما بمیزان کافی داغ نشده باشه بازم آبگرمکن خاموش میشه چه رسد که با فاصله ای از شعله قرار بگیره که سرخ نشه .

اساسا تولید کتنده عمدا اینجوری طراحی کرده که ناچار باشی ترموکوپل را در بدترین شرایط بگذاری که پس از مدتی نابود بشه.

سپاس


shahram732

کاربر vip
کاربر
2019-04-06
130
212
36
درود

همانطورکه در خلال تاپیک عرض کردم حتی اگه ترموکوپل داخل شعله باشه و سرخ هم بشه اما بمیزان کافی داغ نشده باشه بازم آبگرمکن خاموش میشه چه رسد که با فاصله ای از شعله قرار بگیره که سرخ نشه .

اساسا تولید کتنده عمدا اینجوری طراحی کرده که ناچار باشی ترموکوپل را در بدترین شرایط بگذاری که پس از مدتی نابود بشه.

سپاس

تشکر می کنم از حوصله بسیار خوب شمادر پاسخ دادن به نظرهای گوناگون .
در خلال پیامهاتون خوندم که شما بسیار به گداخته شدن این امر پرداخته اید.
اما در این خصوص هم بخاری و هم آبگرمکن ،چه ایستاده چه دیواری
باید و باید در برخورد با شعله مستقیم شمعک باشند تا شیر برقی همواره جذب باقی بماند.
بعد خرابی ترموکوپل بخاری کم پیش میاد
و خرابی ترموکوپل آبگرمکن ها هم خیلی کم پیش میاد که شعله شمعک بهش برخورد بکنه و شیر برقی جذب نشه .
میشه کمی سر شعله شمعک رو کم کرد میشه میله متری فاصله داد
مشکلی پیش نمیاد روشن میمیونه
باید تجربه کرد .
شما بدنبال راه گریز از شعله مستقیم میگردید .
امیدوارم پیدا بشه .
سپاس از شما

آخرین ویرایش:

غزال

ناظم انجمن
2012-03-18
10,099
79,768
درود
عامل اصلی اکسید شدن فلزات یونهاست از اند یا کاتد است. به نظر من با اطلا عاتی که از اینترنت خوندم .جهت حفاظت لوله ها از اکسید شده . کاتد یا بار منفی روی فلز لوله ها زیاد میکنند تا از اکسید شدن جلو گیری کنند . به نظر منم ما هم میتونیم قسمت بیرونی ترموکوپل بار منفی اضافه کنیم تا از اکسید شدن جلوگیری کند . ترموکوپل را با زمین ارت کنیم یا با کاهش برق شهری و تبدیل به برق دی سی و متصل کردن سیم منفی به ترموکوپل از اکسید شدن ترموکوپل به مدت زیاد محافظت کنه.
سپاس

درود

موضوع جالبی مطرح فرمودی و استفاده کردم و عامل جستجو من در این خصوص شدی و ممنونم.

اما همانطور که اشاره کردی اولا ابدی نمیشه و موجب افزایش عمرش میشه و ثانیا نیاز به لوازمی داره که اگه راه ساده تر و سهل الوصول تری نبود قابل اجرا و استفاده میشد اما روشی که من استفاده کردم بسیار ساده و ارزان حاصل میشه .

و اگرچه پیشنهادات موثر بتعداد کافی مورد وعده نرسیده اما با توجه به مشارکت ها از بین دو روشی که کارساز است روشی که استفاده نکردم تقدیم میکنم و در پست های اتی و پس از پیشنهادات کافی روش بسیار ساده تری که استفاده کردم و فورا محقق میشه نهایتا تقدیم میکنم .

اما ملاحظه فرمودید که اگر ابتدا روش خود را مطرح میکردم پیشنهادات تاپیک که میتونه جرقه ای برای خلق ابتکارات تازه باشه و حقیقتا استفاده خوبی کردم ، مطرح نمیشد .

روشی که بدلیل نیاز به لوازم اضافی استفاده نکردم اما قابل اجرا و استفاده است بدلیل حجم این پست ، در پست آتی تقدیم میکنم.

سپاس و تقدیر


غزال

ناظم انجمن
2012-03-18
10,099
79,768
درود

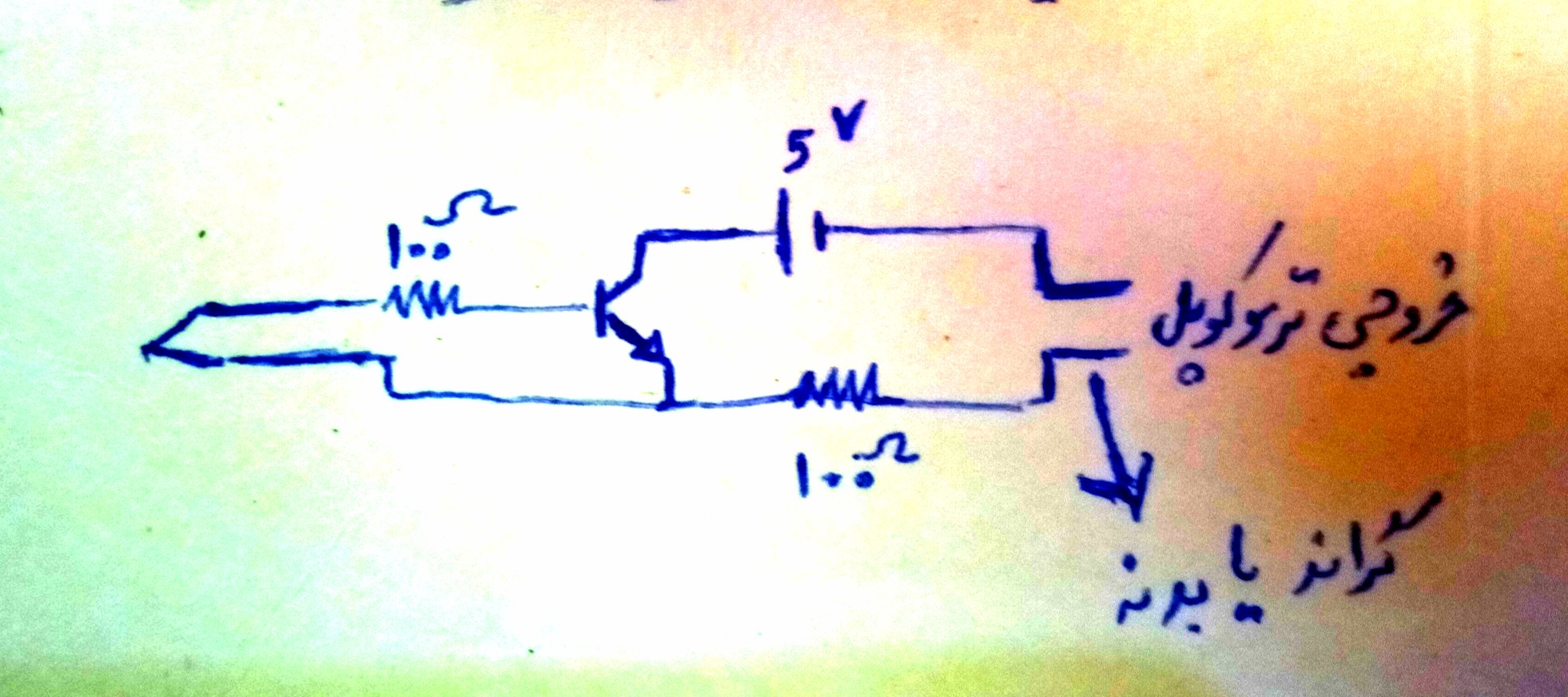

با این مدار ساده میتونیم ترموکوپل را در فاصله قابل توجهی از شعله نصب کنیم تا حدی که متاثر از شمع و فقط گرمتر از ماکزیمم دمای ممکن محیط بشه تا در صورت قطعی گاز و خاموش شدن شمع در گرمترین روز تابستان هم متوجه بشه و به این ترتیب ترموکوپل بعد از ۵۰ سال هم نو هست و گویا تازه خریدیش .

اما این روش را هم بدلیل نیاز به ولتاژ و ترانزیستور و وابستگی به ولتاژ نپسندیدم و استفاده نکردم زیرا روش نهایی بی نیاز از این وابستگی و بسیار ساده تر و ارزان تر محقق و اجرا میشه .

ازآنجاکه مشخصات سلف آبگرمکن را دراختیار نداشتم و لزومی به تحقیق و بررسی هم نداشتم لذا فقط مقادیر مقاومت ها را با گمانه زنی تعیین کردم ولی باید مقادیر دقیق مقاومت ها در جریان تست عملی مشخص و تعیین بشه و البته حدس میزنم با این مقادیر تقریبی کار میکنه.

سپاس
