افت ولتاژ شدید در DVR نونیم

[mapmap]

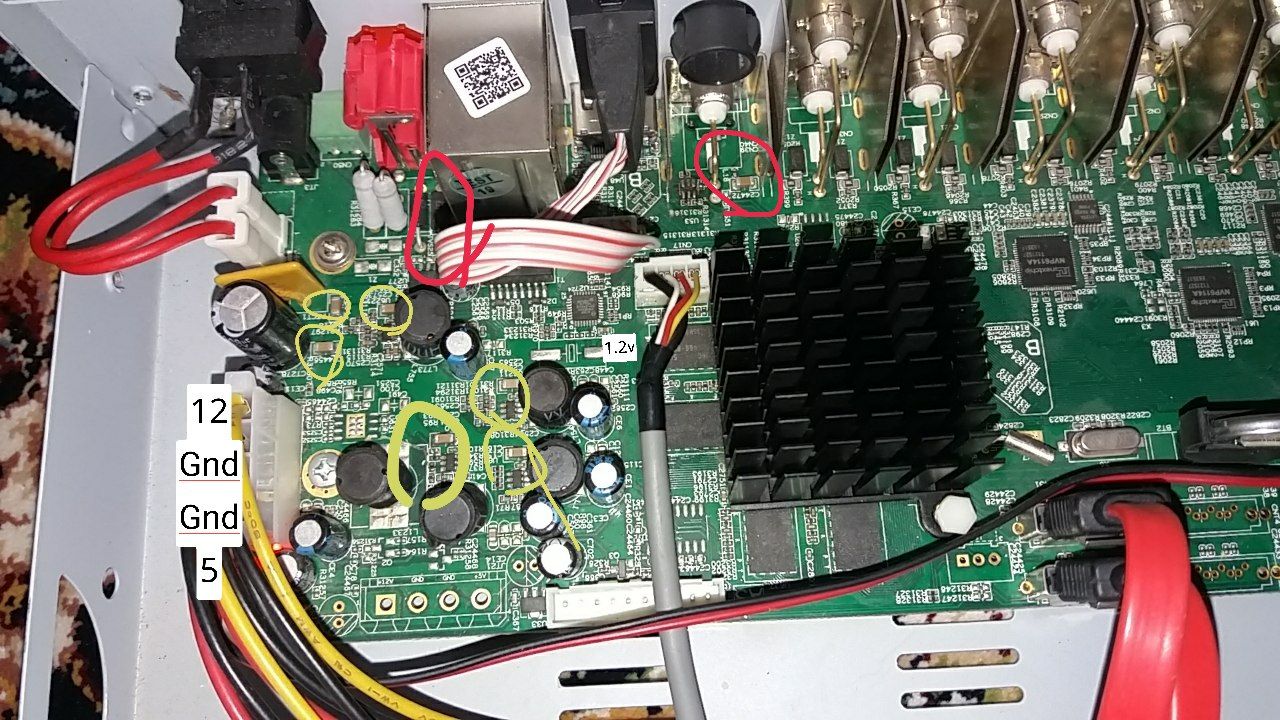

خطوط قرمز ۵ ولت و خطوط زرد رنگ ۱۲ ولت



[mapmap]

چه قسمتی رو باید ولتاژگیری کنم؟
دستور بفرمائید انجام میدم
در صورت امکان توضیح بفرمائید



[poya22]

درود
در این مدل باید 5 نوع ولتاژ داشته باشید
5 و 3.3 و 1.5 و 1.2 و 1 ولت که روی یکی از پایه کویلهای مشکی رنگ داشته باشید
مقاومت 1 ولت نسبت به زمین در حالت دیود اهمتر چند است؟(تست دیود اهمتر)
مقاومت 1.2 ولت نسبت به زمین در حالت دیود اهمتر چند است؟
مقاومت 3.3 ولت نسبت به زمین در حالت دیود اهمتر چند است؟

یک سوختگی پایین خروجی صدا میبینم ان چی هست؟

اسکوپ دارید؟



[mapmap]

درود
در این مدل باید 5 نوع ولتاژ داشته باشید
5 و 3.3 و 1.5 و 1.2 و 1 ولت که روی یکی از پایه کویلهای مشکی رنگ داشته باشید

۵ و ۳.۵ و ۱.۵ و ۱.۳ رو دارم اما یکی از کویلهام ۰.۱۷۳ ولته



[mapmap]

مقاومت 1 ولت نسبت به زمین در حالت دیود اهمتر چند است؟(تست دیود اهمتر)
مقاومت 1.2 ولت نسبت به زمین در حالت دیود اهمتر چند است؟
مقاومت 3.3 ولت نسبت به زمین در حالت دیود اهمتر چند است؟

منظورتون کدوم مقاومته؟

یک سوختگی پایین خروجی صدا میبینم ان چی هست؟

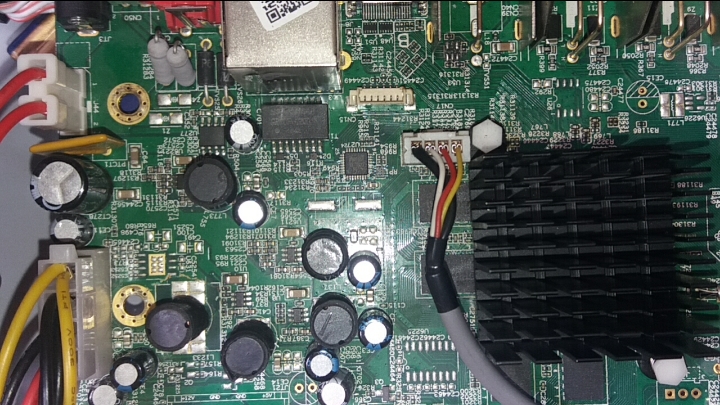

سوختگی نمیبینم دوباره عکس میزارم

اسکوپ دارید؟

خیر



[mapmap]



[mapmap]



[mapmap]



[poya22]

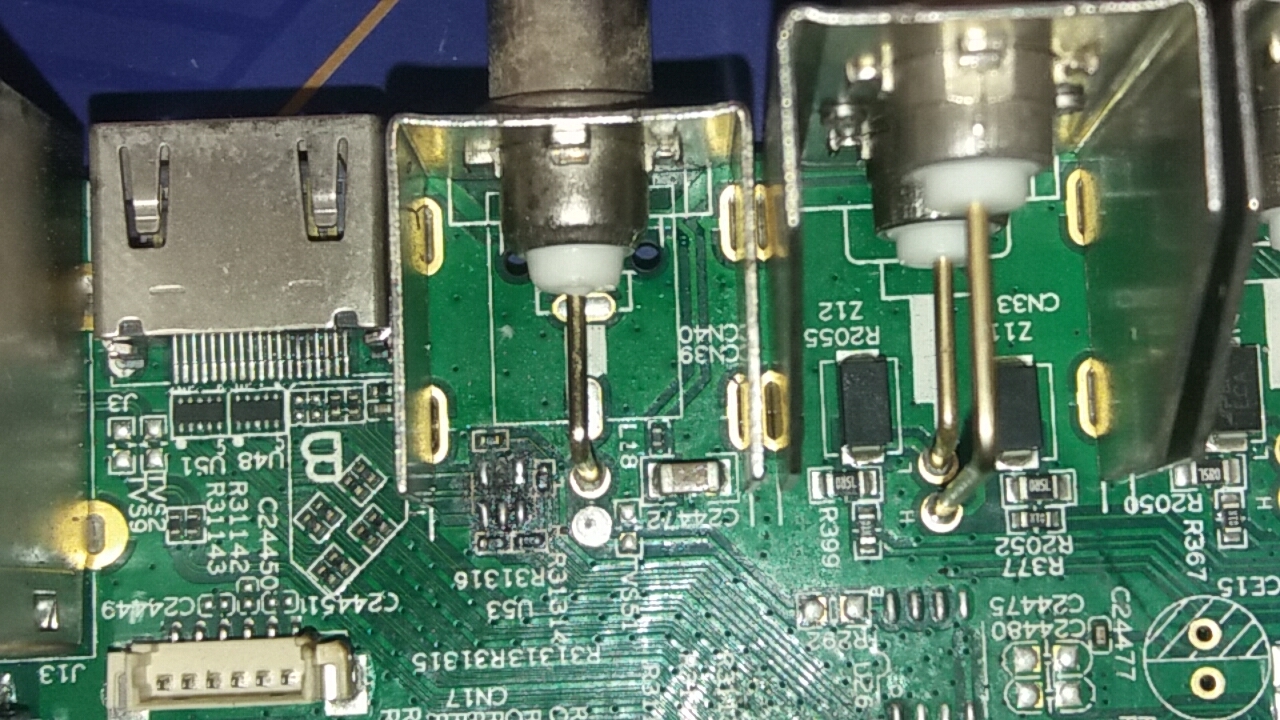

یک دیود esd در قسمت راست کانکتور HDMI که ۶ پایه هست را از روی برد برداشتند آن برای محافظ ولتاژ بالا است و جایش سوخته در عکس کاملا مشخص است از همان جا هم ولتاژ بالا به دستگاه وارد شده و CPU سوخته


ولتاژ 0.17 خیلی کم است باید ۱ ولت باشد احتمالا CPU سوخته این ولتاژ اصلی سی پی یو است ولتاژ core میگویند

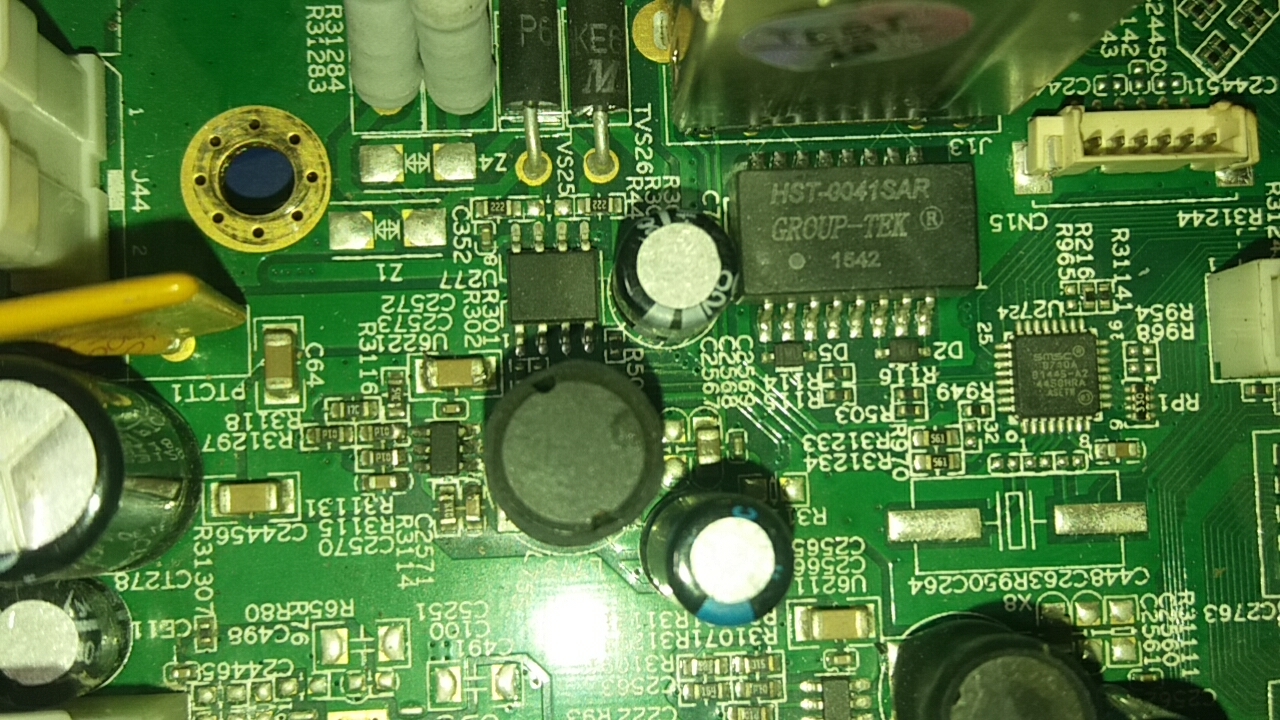

نزدیک دایره های زرد رنگ که علامت گذاری کردید یک کویل است یک پایه از کویل رفته به یک آی سی 6 پایه .پایه دیگر یک ولتاژ دی سی تولید شده است مقدار آنها را مشخص کنید که هر کدام چند ولت است3.3 و 1.5 و همانهایی که بالا گفتم.بعد دستگاه خاموش باشد مقاومت داخلی این ولتاژ ها را نسبت به زمین در حالت تست دیود اهمتر چقدر است؟
یعنی یک پایه از پروب اهمتر را بزارید روی این کویل و پایه دیگر را به بدنه وصل کنید عدد اهمتر در حالت تست دیود را بگید



[mapmap]

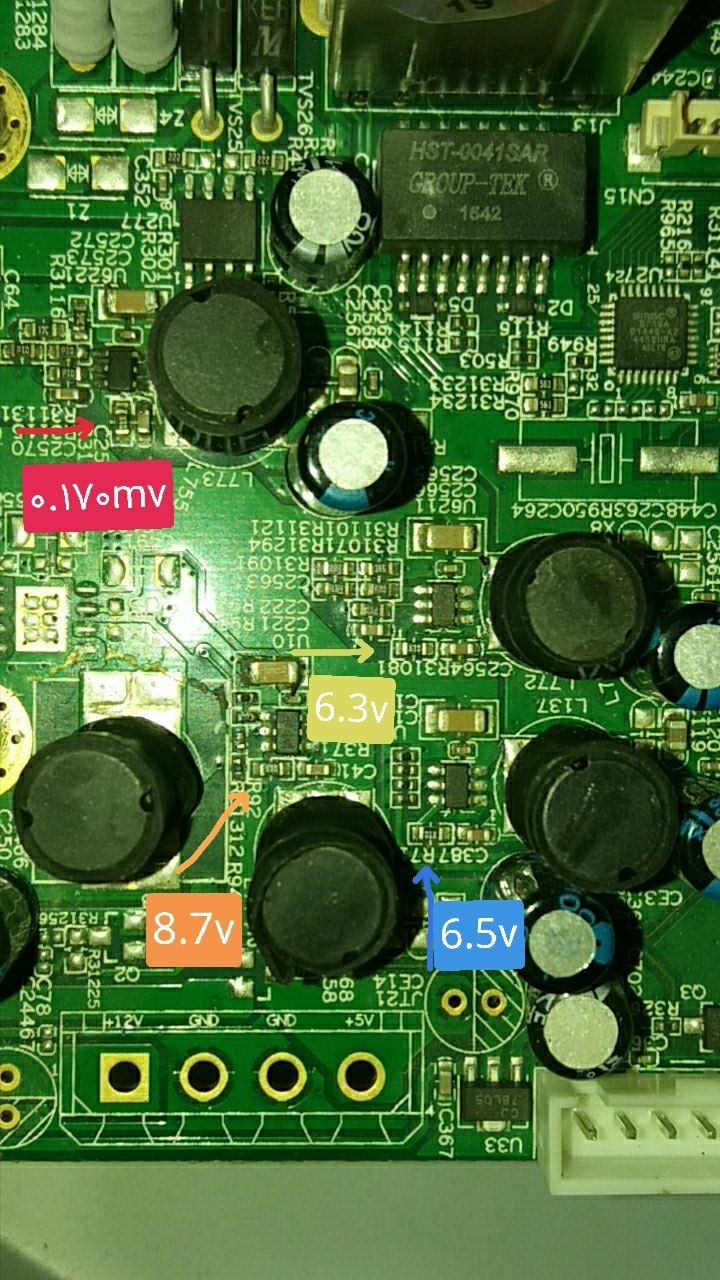

امیدوارم مقاومتها رو درست حدس زده باشم.
پروپ مشکی رو به بدنه زدم و ولتاژ مقاومتهای مشخص شده رو گرفتم.
