آیا میدانید وظیفه این دیود عجیب چیست ؟

[غزال]

نیم سیکل اول​

ابتدا که مطابق تصویر زیر مثبت ترانس بالاست مطابق تصویر زیر جریان از دیودهای بالایی و سلف عبور میکند

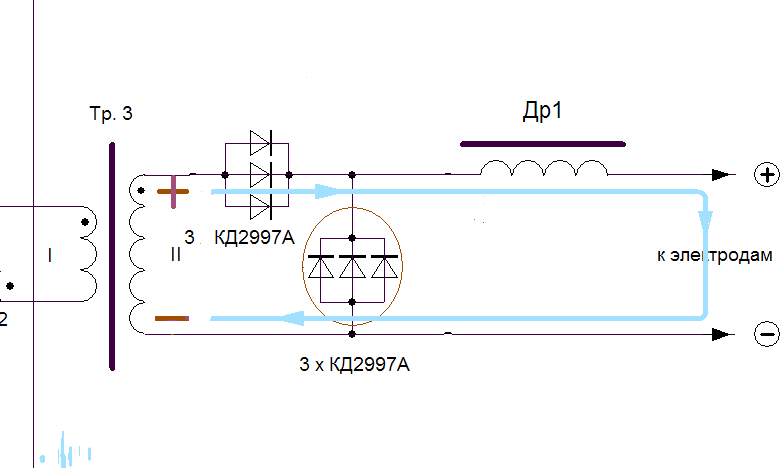

مشاهده فایل‌پیوست 66176

نیم سیکل دوم​

در نیم سیکل بعد (تصویر زیر ) مثبت ترانس ، پایینه ، بنابرین مثبت ترانس هیچ راهی پیدا نمیکنه که به منفی خودش برسه پس جریانی به سلف نمیده و سلف از ترانس قطع میشه

بنابرین سلف میخواد همون جریان قبلی را ادامه بده پس تبدیل به منبع انرژی میشه که جریانش در همون جهت قبلی ولی ولتاژش بدلیل زیر برعکس میشه ( قبلا مثبتش چپ بوده )
پس میشه یک باطری بجای سلف فرض کنید بطوریکه جریانش مثل سلف از راست خارج بشه درنتیجه معلومه که باید سمت راست مثبت باشه تا جریان خارج بشه

حالا مثبت این باطری فرضی میتونه از طریق دیودهای عمود به منفی خودش برسه
هزار آفرین حقیقتا لذت بردم ، هر کسی نمیتونست تحلیلش کنه

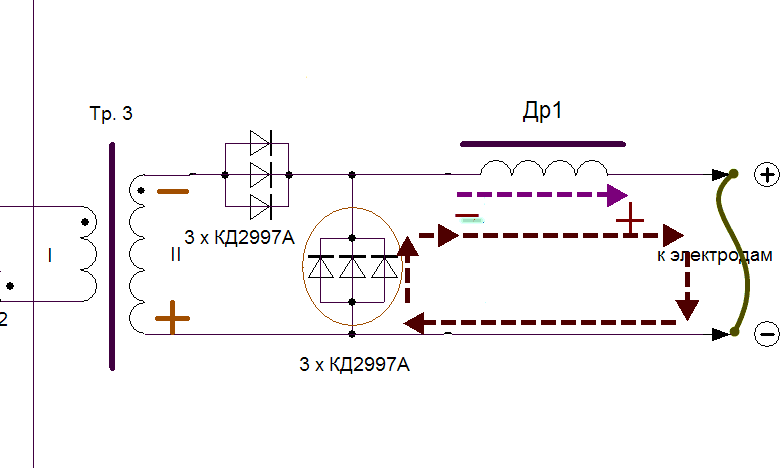

مشاهده فایل‌پیوست 66239
حالا در یک پست بشکل بسیار مختصر و با دو تصویر خلوت تحلیل کامل را مطرح کنید بطوریکه در بالای پست ، تصویر دو نیم سیکل را قرار بده و سپس کل تحلیل را بسیار خلاصه بنویس و مانند تصویر من (بالایی ) دیگه جریان داخل منبع (سلف ) را نکش یعنی یک حلقه ناقص از مثبت به منفی و تمام ( جهت جریان سلف را با خط و رنگ متفاوتی میتونی نشون بدهی البته اگه حلقه را مانند تصویر فعلی خودت کامل کنی غلط نیست ولی نازیباست زیرا کسی جریان را توی باطری ادامه نمیده) ببینم چکار میکنی ( هنرمندانه باشه )

متعاقبا داستان و اطلاعات دیگری از سلف ها تقدیم میکنم



[arshia hm]

سلام
اول از همه راهنماییها ی دقیق شما برای حل این معما کمک کرد و گرنه من که سوادی نداشتم که قادر به تحلیل این مسئله باشم

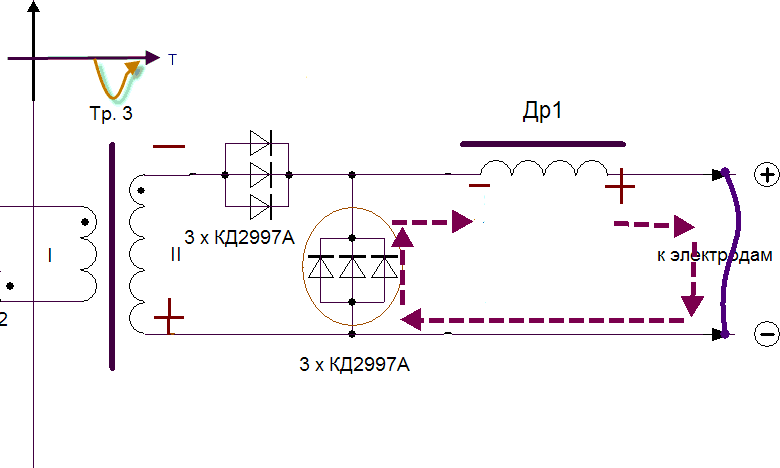

همانند تصویر بالا در نیم سیکل مشخص شده که مثبت بالا می باشد و منفی پایین جریان همانند جهت نشان داده شده می باشد حال وقتی که نیم سیکل بعدی از راه می رسد چون مثبت پایین می شود و هیچ راهی برای رسیدن به منفی خود را پیدا نمی کند پس این سیکل عملا" کاری نمی کند و جریان از سمت ترانسفورمر قطع می باشد اما سلف خارجی چون با تغییر سیکل جریانش رو به کاهش گذاشته با این کاهش جریان مخالفت می کند و جریانی همسو با جریان قبل خود در نیم سیکل قبلی ایجاد می کند و این سلف تبدیل به یک منبع تغذیه با قطبین مثبت طرف بیرون و منفی طرف داخل چرا چون جهت جریان در داخل منبع از منفی به مثبت می باشد برخلاف بیرون حال مسیر جریان این مثبت القایی همانند تصویر زیر به سمت منفی خود می باشد که در این سیکل این سه دیود انجام وظیفه می کنند

درود و دو صد بدرود
با تشکر از محبتهای بیکران استاد غزال



[sovietiran]

درود
لطف فراوان دارید جناب غزال.
با علاقه فراوان تحلیل این مدار را دنبال میکنم و می اموزم.
سپاس
بدرود



[غزال]

سلام

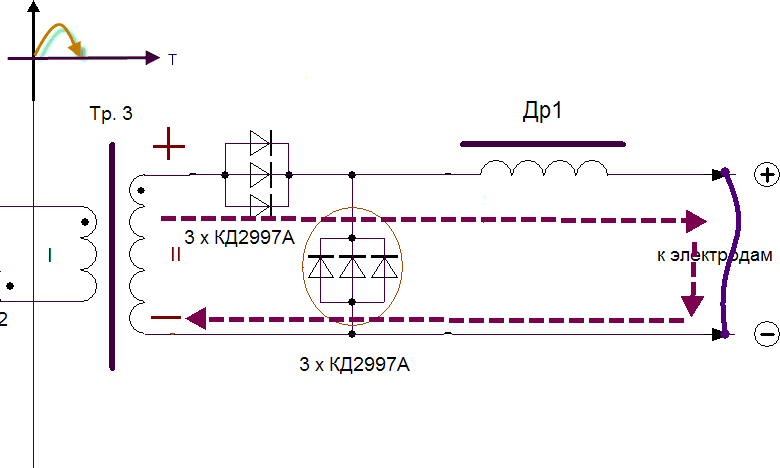

مشاهده فایل‌پیوست 66240

مشاهده فایل‌پیوست 66241
درود و دو صد بدرود
با تشکر از محبتهای بیکران استاد غزال

سلام

بسیار عالی و بی نقص

ممنون و سپاس



[غزال]

درود
لطف فراوان دارید جناب غزال.
با علاقه فراوان تحلیل این مدار را دنبال میکنم و میاموزم.
سپاس
بدرود

لطف شما مزید و خالق انگیزه های متعالی است

اساسا سوال شما حامل پاسخ بوده است
زیرا ملاحظه فرمودید که این یکسوساز نیازی به نیم سیکل دوم ندارد و انرژی نیم سیکل بعد را از نیم سیکل قبلی تامین میکند و لذا فاصله خالی را پر میکند و dc خوبی تحویل میدهد

از آنجا که در سوئیچینگ فقط صفر و یک داریم و لذا به ورودی ترانس فقط میتوانیم 310 ولت و یا صفر بدهیم و لا غیر

لذا شبیه کامیونی که فقط تخت گاز و خلاص دارد و گاز متوسط و کم ندارد
این کامیون ناگزیر است در جاده بصورت متوالی لحظه ای تخت گاز و سپس خلاص - تخت گاز - خلاص - ..... که در واقع با فرکانسی قطع و وصل میکند

با این شیوه و تغییر این فرکانس میتواند کامیون را با هر سرعتی که بخواهد به مقصد برساند و لذا فقط نیم سیکل انرژی میدهد و نیم سیکل یعد خود کامیون زمانی را با همان سرعت حرکت میکند و وقتی سرعتش کمی کمتر میشود مجددا نیم سیکل بعد را با تخت گاز میدهد و ....

و درحالیکه انرژی اعمالی به کامیون دل دل میزند اما سرعت کامیون ثابت است و دل نمیزند و با سرعت ثابت و بسیار عادی حرکت میکند

لذا نیم سیکل اول علاوه بر انرژی که به بار میدهد تقریبا همان مقدار هم در سلف ذخیره میکند تا در نیم سیکل بعد جای خالی را پر کند و کامیون را به جلو ببرد (با انرژی ناشی از جرم و سرعت کامیون )

اما اگر با نیم سیکل بتوانیم نیم سیکل بعدی را بسازیم و جای خالی آنرا پر کنیم پس چرا در دستگاههای دیگه استفاده نمیشه

چرا​

سوال جالبی است و زیباییهای الکترونیک را شفاف تر میکند
منتظر پاسخ دوستان عزیزم هستم



[arshia hm]

سلام
استاد باز منم مزاحم همیشگی
ما در مدار بالا برای جوشکاری از جریان بالا استفاده می کنیم مثلا" 150 آمپر اما در منابع تغذیه نیازمند به اختلاف پتانسیل هستیم و به همین خاطر از پل دیود استفاده می کنیم تا انرژی لازم را در کل زمان نه نیم موج یکسو کنیم
:32000000:



[غزال]

سلام
استاد باز منم مزاحم همیشگی
ما در مدار بالا برای جوشکاری از جریان بالا استفاده می کنیم مثلا" 150 آمپر اما در منابع تغذیه نیازمند به اختلاف پتانسیل هستیم و به همین خاطر از پل دیود استفاده می کنیم تا انرژی لازم را در کل زمان نه نیم موج یکسو کنیم
:32000000:

آفرین​

کاملا درسته ولی کاملتر میتونی تشریح کنی که چرا در جریان کم قابل استفاده نیست



[arshia hm]

چون اگه جریان کم باشه و همچنین تغییرات جریان خیلی کم باشه دیگه این جریان القایی در حدی نیست که این نیم سیکل رو پوشش بده یا به زبان ساده تر جریان القایی نا چیز تراز آنی ست که بتوان بعوض یک نیم سیکل از آن استفاده کرد و حتی اگر از سلف هایی بادور بالاتر استفاد کنیم این جریان القایی قبل از رسیدن نیم سیکل بعدی تمام می شود :32000000:



[غزال]

چون اگه جریان کم باشه و همچنین تغییرات جریان خیلی کم باشه دیگه این جریان القایی در حدی نیست که این نیم سیکل رو پوشش بده یا به زبان ساده تر جریان القایی نا چیز تراز آنی ست که بتوان بعوض یک نیم سیکل از آن استفاده کرد و حتی اگر از سلف هایی بادور بالاتر استفاد کنیم این جریان القایی قبل از رسیدن نیم سیکل بعدی تمام می شود :32000000:

آفرین آفرین​

می بینی الکترونیک خیلی هم سخت نیست و فقط باید از دریچه مناسب ببینیم تا شاهد باز شدن پرده های پیچیده آن باشیم

[SUB]

پاسخ نهایی ​

[/SUB]

اصولا برای استفاده از انرژی قابل توجه سلف باید اندازه و حجم آن تقریبا به اندازه ترانس اصلی باشد بنابرین

در فرکانس پایین​

در فرکانس پایین برق شهر وجود همین ترانس تغذیه حجیم و سنگین خودش یک مصیبت است چه رسد که حجم مشابه دیگری هم اضافه کنیم

در فرکانس بالا​

مقدمه
فرض کنید امکان انتقال مبلغ از طریق شبکه بانکی و اینترنت با پرداخت 500 تومن کارمزد در محل کار خود دارید و میخواهید 50 میلیون تومان به دوست خود در فاصله یک کیلومتری بدهید که با توجه به هزینه بنزین و ازکارافتادگی و یا آزانس و احتمال سرقت و غیره مبلغ 500 تومن به حساب نمی آید و با قدر دانی از امکانات موصوف از آن استفاده میکنید

اما افرادی مانند حقیر فقیر که معاملاتم غالبا 100 تا تک تومنی است و میخواهم 100 تومن به مقصد فوق برسانم پرداخت کارمزد 500 تومنی تمام استخوانم را میسوزونه و لذا پیاده راه می افتم و اگر با سارقی هم برخورد کنم به سود منه و بزیان سارق بیچاره
دقیقا همین ماجرا در موضوع سوال مطرح است

حالا پاسخ اصلی​

ازآنجاکه هرگونه عملیاتی مواجه با کارمزد و اتلاف انرژی است لذا استفاده از سلف بخش ناچیزی از انرژی را بعنوان کارمزد از شما میگیره حالا اگه انرژی و درواقع جریان شما ناچیزتر از کارمزد باشه که صرف نمیکنه از اون استفاده کنید و لذا پیاده بروید راحت ترید

بنابمراتب در جریان کم با احتساب تلفات آن ، چیزی از انرژی نمیمونه که استفاده کنید و بدهکار هم میشوید
اما در جریان زیاد این تلفات با توجه به فرکانس بالا و حجم ناچیز سلف و تعداد دور کم ، بسیار عالی و مقرون بصرفه است و شبیه 500 تومن در 50 میلیون تومنه که اساسا بحساب نمیاد

سپاس



[arshia hm]

سلام استاد
اگه تونستم پاسخ بدم دلیلش اینه که استاد خوبی دارم
من که زیاد از الکترونیک سر رشته ندارم اما صبوری و بزرگواری شما کمک می کنه تا بیشتر علاقمند بشم و دنبال موضو ع رو بگیرم
من رشته تحصیلیم کامپیوتر اما به الکترونیک بیشتر علاقمندم و سعی می کنم کامپیوتررو در این شاخه استفاده کنم تا حالا کسی رو ندیده بودم که این مفاهیم رو اینقدر ساده و کامل بیان کنه ازتون بینهایت سپاسگذارم
