تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[zizu.zmr]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود بر شما
آفرین
بسیار عالی بود
اما ضمن تقدیر متقابل و تبریک توفیق و تحسین زحمات ارزنده حضرت عالی ، نکات زیر قابل تامل است.

۱- کاش ترانس داخل باکس نصب میشد و دراینصورت حمل و استفاده از تغذیه راحت تر بود وتهیه ولتاژ فن هم راحت تر و بدون تولید گرما میسر میگردید .
اگر هر ۳ ترانزیستور روی یک رادیاتور نصب میشد بنظر میرسه فضای کافی برای جاسازی ترانس مهیا میشد و اگر فضای کافی نداره بخش ناچیزی از ترانس میتونه خارج از باکس قرار بگیره خصوصا طرفین قاب که با برش بخشی از یکطرف قاب حاصل میشه.
۲- ترانس شما در ولتاژهای بالا قادر به تامین جریان بالا نیست.
۳- برای آمپر بالا در ولتاژهای بالا ، افزایش خازن بزرگ ، ضعف ترانس را جبران میکنه

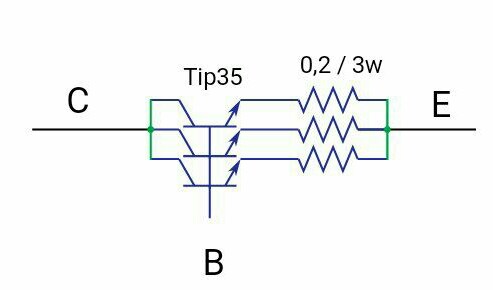

۴- مطابق نقشه موازی کردن ترانزیستورها که بپیوست نیز تقدیم گردید ، امیتر هر ۳ ترانزیستور قدرت نیاز به مقاومت داره وگرنه عمده فشار به یک ترانزیستور وارد میشه.

ازآنجاکه بابت نصب ترانس داخل قاب ، نیاز به فضای مربوطه داری و با توجه به بدنه قاب فلزی که رادیاتور مطلوبی محسوب میشه لذا کافیه هر ۳ ترانزیستور را با طلق یا ورق عایق روی بدنه فلزی نصب کنی
و یا هر ۳ ترانزیستور را روی رادیاتور کوچکی نصب و رادیاتور را با ورق عایق روی بدنه فلزی نصب و محکم کنید و از خمیر سیلیکون هم استفاده کنید .

بهتر است قاب فلزی به هیچ نقطه ای از تغذیه از جمله به گراند هم متصل نباشه زیرا در جریان استفاده از تغذیه موجب اتصالات ناخواسته و خسارت میشه.

از حسن سلیقه شما سپاسگزارم

مشاهده فایل‌پیوست 156509

درود بر استاد غزال عزیز

استاد پیش تر در پستی که نقل قول کردم از حضرتعالی، در بند سوم فرمایشتون نوشتید افزایش خازن بزرگ،. سئوال بنده این هست که چطور این کار رو انجام بدم؟ آیا خازنی با همون مقدار ظرفیت رو موازی با خازن اول نصب کنم یا باید سری کنم دو خازن رو؟ ممنون میشم بنده رو راهنمایی کنید



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

درود بر استاد غزال عزیز

استاد پیش تر در پستی که نقل قول کردم از حضرتعالی، در بند سوم فرمایشتون نوشتید افزایش خازن بزرگ،. سئوال بنده این هست که چطور این کار رو انجام بدم؟ آیا خازنی با همون مقدار ظرفیت رو موازی با خازن اول نصب کنم یا باید سری کنم دو خازن رو؟ ممنون میشم بنده رو راهنمایی کنید

درود

هر چقدر ظرفیت خازن بزرگ بیشتر بهتر
یعنی به هر تعدادی که مقدورت هست خازن با هر ظرفیتی با خازن بزرگ موازی کن که ظرفبت خازن بزرگ چند برابر بشه.
ضمنا اگر دوستان گرامی تجربه ای داشته اند مطرح فرمایند .
و اسماعیل عزیز ، تغییراتی در pcb اعمال فرمودند که اگرچه در عملکرد سیستم اثر قابل توجهی ندارد اما بمحض دریافت تقدیم میگردد.

سپاس



[smaeel]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با سلام خدمت جناب غزال
ورژن جدید pcb منبع تغذیه با تغییرات جزیی زیر به حضور تقدیم میشود :

افزایش سطح مسیرهای جریان اصلی
رند کردن اندازه ارتفاع بورد به 80 میلیمتر
درج نام حضرتعالی و اینجانب روی pcb

با احترام

http://s5.picofile.com/file/8362245792/board3_d.pdf.html
http://s3.picofile.com/file/8362245884/board3_d.png
http://s3.picofile.com/file/8362245992/silk3_d.png



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با سلام خدمت جناب غزال
ورژن جدید pcb منبع تغذیه با تغییرات جزیی زیر به حضور تقدیم میشود :

افزایش سطح مسیرهای جریان اصلی
رند کردن اندازه ارتفاع بورد به 80 میلیمتر
درج نام حضرتعالی و اینجانب روی pcb

با احترام

http://s5.picofile.com/file/8362245792/board3_d.pdf.html
http://s3.picofile.com/file/8362245884/board3_d.png
http://s3.picofile.com/file/8362245992/silk3_d.png

درود بر شما

ضمن تقدیر کلان و سپاس بی پایان
امیدوارم جبران زحمات ستودنی حضرت عالی مقدور گردد



[رضاr13]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با سلام و خسته نباشید و عذرخواهی اگه سوالم مربوط به این تایپیک نیست
فقط اگه لطف کنین جوابمو بدین ممنون میشم
من یک منبع تغذیه 24 ولتی سوئیچینگ دارم که متشکل است از ای سی uc3842an و 1a26fs میخواستم بدونم با دستکاری در برد و پایه های ای سی پاور میشه توسط ولوم این منبع تغذیه رو متغیر کرد؟ یا امکانش وجود نداره؟ اگه میشه یک توضیح مختصر لطف کنین با تشکر
یاعلی



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با سلام و خسته نباشید و عذرخواهی اگه سوالم مربوط به این تایپیک نیست
فقط اگه لطف کنین جوابمو بدین ممنون میشم
من یک منبع تغذیه 24 ولتی سوئیچینگ دارم که متشکل است از ای سی uc3842an و 1a26fs میخواستم بدونم با دستکاری در برد و پایه های ای سی پاور میشه توسط ولوم این منبع تغذیه رو متغیر کرد؟ یا امکانش وجود نداره؟ اگه میشه یک توضیح مختصر لطف کنین با تشکر
یاعلی

درود

بله تغییر ولتاژ هر تغذیه سوئیچینگی مقدوره و نحوه تغییرات ، مفصلا تشریح شده و در تاپیک تحلیل سوئیچینگ قابل جستجو است .
اما اگر با ابهامی مواجه شدید در تاپیک مستقلی مطرح فرمایید .

سپاس



[رضاr13]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

با تشکر از لطف شما



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی


درود

علاقمندانی که از ولتمتر آمپرمتر پنلی کوچک استفاده کرده اند و ولتاژی که ولتمتر نمایش میدهد غیرواقعی است .

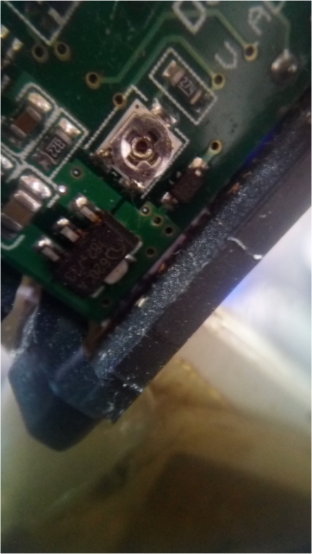

دراینصورت اگر قطعات یک گوشه برد آن مشابه تصویر زیر است بنحوی که گوشه برد و کنار پتانسیومتر کوچک تنظیم ولتاژ ، دو مقاومت smd به مقادیر 270k. و 8,2k یعنی با شماره های 274 و 822 قرار دارد

جهت اصلاح خطای ولتاژ
چنانچه مقاومتی با مقاومت 822 موازی کنید مقادیر ولتاژ کمتر خواهد شد بطوریکه من یک نمونه را با موازی کردن مقاوممت ۴۰ کیلو اصلاح کردم
و اگر مقاومتی با 274 موازی کنید ولتاژ بیشتری نمایش میدهد.


بعبارتی اگر بیشتر از مقدار واقعی نشان میدهد باید مقاومت مناسبی با 822 موازی کنید که مقدار کمتر و واقعی نمایش دهد (میتوانید بجای مقاومت ثابت از پتانسیومتر 100k استفاده کنید تا قادر به تنظیم دقیق آن باشید)

و اگر کمتر از مقدار واقعی نشان میدهد باید مقاومتی با 274 موازی کنید که مقدار بیشتر و واقعی نمایش دهد ( میتوانید بجای مقاومت ثابت از پتانسیومتر حدود 1 مگا استفاده کنید تا قادر به تنظیم دقیق آن باشید.)

دراینصورت قادر به اصلاح دقیق خطای ولتاژ خواهید بود.
با احتمال زیاد طراح مربوطه با قطعاتی تست کرده و پتانسیومتری نصب کرده که خطای حدود 5/. ولت قابل اصلاح گردد اما تلرانس قطعات را پیش بینی نکرده یعنی چنانچه از دو مقاومت کوچکتر و یا از پتانسیومتری با مقاومت بزرگتر استفاده میکرد خطای ۱۰ ولت هم قابل اصلاح بود ( احتمالا دسته گل برادران وطنی است که به پای چین نوشته میشه )
سپاس

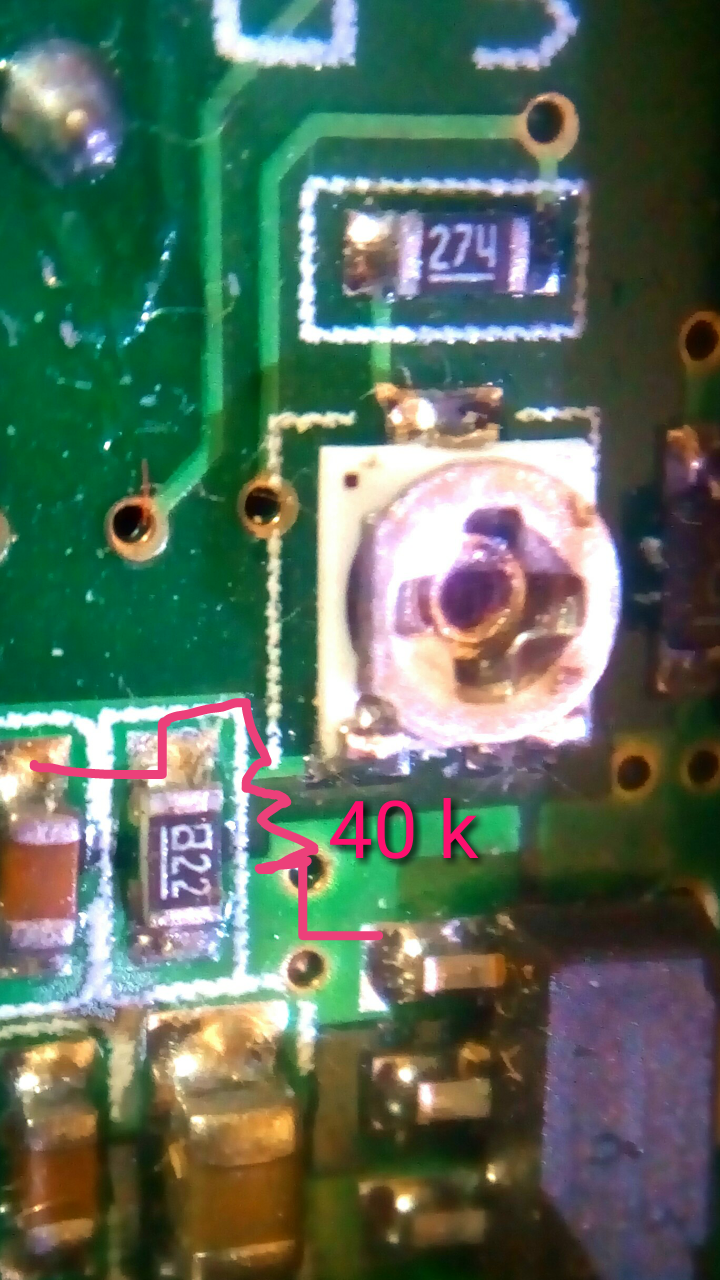

همانطور که در تصویر ملاحظه میفرمایید در نمونه ای که اصلاح کردم مقاومت ۴۰ کیلو را با 822 موازی کردم
و بجهت سهولت لحیمکاری یک پایه مقاومت که به قطعه مجاور متصل است را به قطعه مجاور و پایه دیگر را به مقاومت و خازن مجاور لحیم کردم تا استحکام بیشتری داشته باشد.

مشاهده فایل‌پیوست 155494



[Poomm]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

سلام خسته نباشید خدمت شما استاد غزال گرامی
استاد بنظر شما میشه از نمایشگر دستگاه جوش به عنوان ولتمتر استفاده کرد
با تشکر



[غزال]

پاسخ : ساده ترین و دقیق ترین منبع تغذیه با تحلیل و عیب یابی

سلام خسته نباشید خدمت شما استاد غزال گرامی
استاد بنظر شما میشه از نمایشگر دستگاه جوش به عنوان ولتمتر استفاده کرد
با تشکر

درود

بله هر آمپرمتری بشرح زیر به عنوان ولتمتر قابل استفاده است
باید مقاومت کوچکی که موازی با ورودی آمپرمتر است و غالبا شبیه سیم است را آزاد کنید و دو محل پایه های آنرا به سر وسط و انتهای پتانسیومتر حدود ۲۰ کیلو متصل کنید و از ابتدا و انتهای پتانسیومتری بعنوان ولتمتر استفاده کنید.
و حتما بطریق زیر کالیبره کنید تا صدمه نبینه

ابتدا پتانسیومتر را در محل صفر اهم قرار دهید بطوریکه سر وسط و گراند یا منفی ورودی ، صفر اهم باشه
یعنی برای اندازه گیری ولتاژ یک باطری اگر ابتدای پتانسیومتر را به منفی باطری متصل میکنید دراینصورت در اوایل کالیبره کردن آن ، باید سر وسط به ابتدای پتانسیومتر متصل باشه تا ولتاژ صفر ولت به آمپرمتر منتقل شود و مانع صدمه گردد

حالا یک باطری با ولتاژ پایین مثلاً حدود ۱ الی ۲ ولت را به ابتدا و انتهای پتانسیومتر متصل کنید که منفی باطری به ابتدای پتانسیومتر متصل شود و پتانسیومتر را به آرامی تنظیم کنید تا دقیقا ولتاژ باطری را نمایش دهد.

حالا از ابتدا و انتهای پتانسیومتر بعنوان ولتمتر استفاده کنید.

سپاس
