تجربیات: Pcb و تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

عکس ترانس تغذیه را در کنار دستت یا کنار جسمی که حجمش قابل ارزیابی باشه ارسال کن که در فیلم ها مخفی است.

سپاس

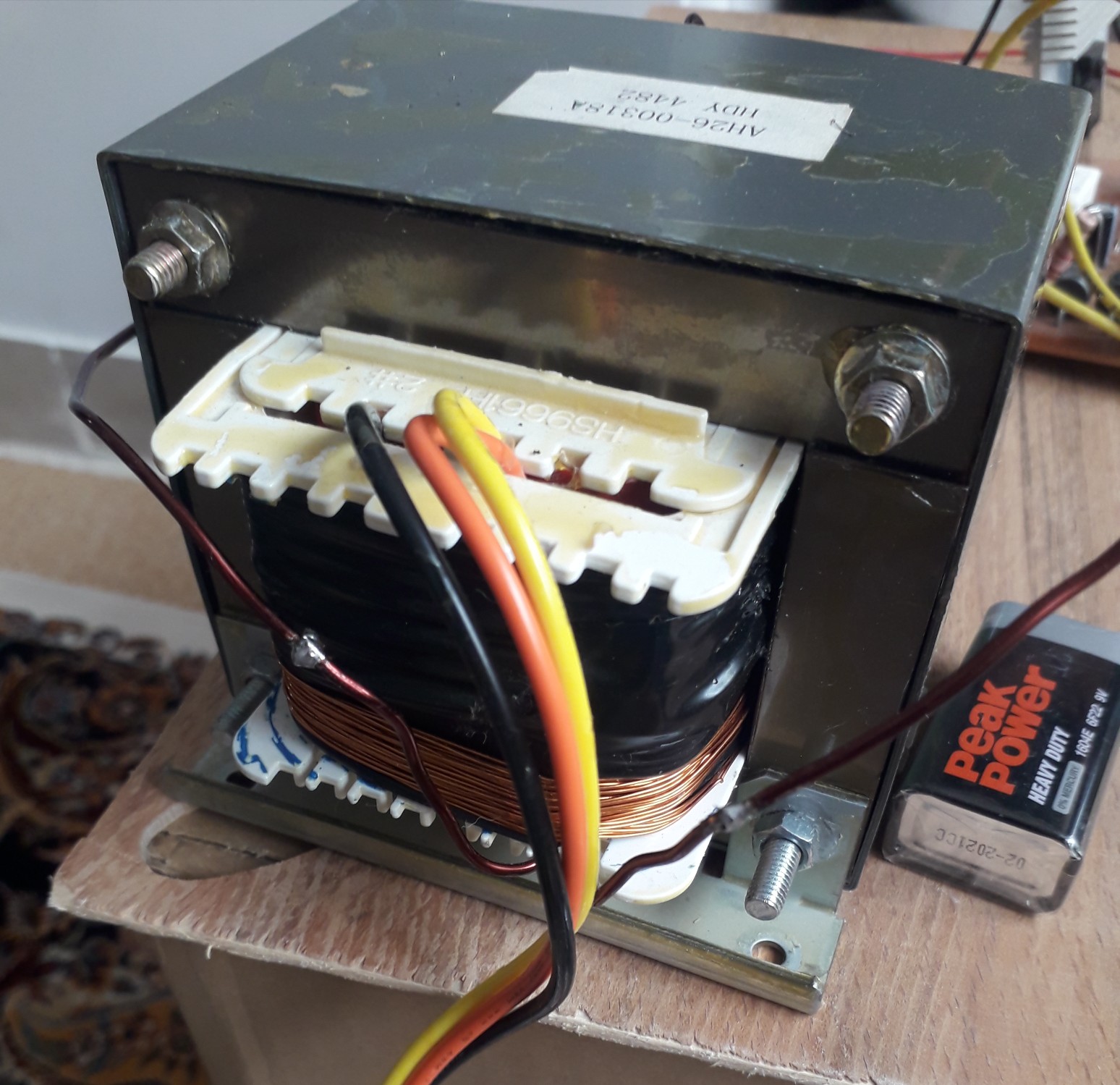

https://s25.picofile.com/file/8450772734/20220609_194354.jpg

عکس بالا مال قبل از دستکاری ترانس هست

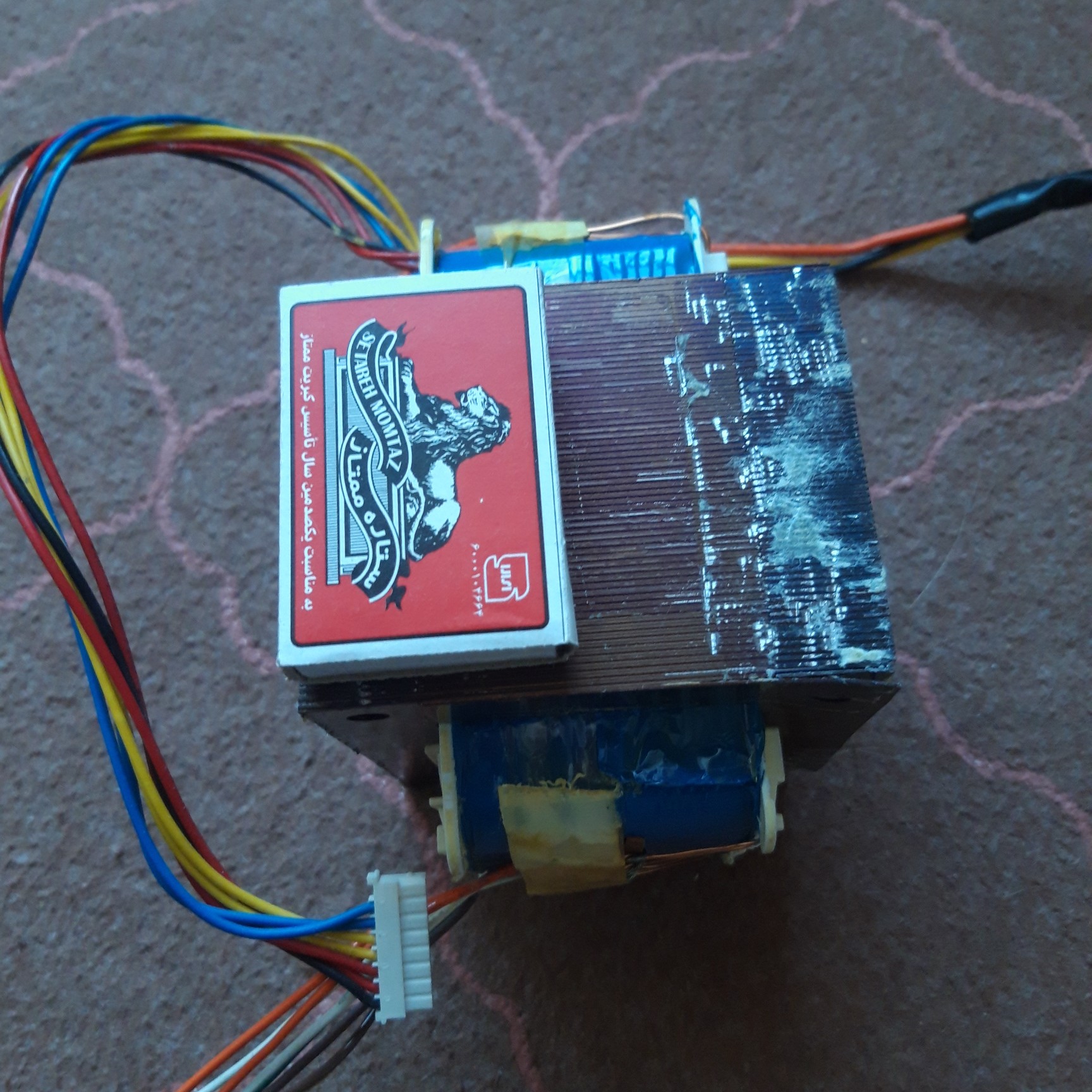

https://s25.picofile.com/file/8453633618/20221002_124318.jpg
این عکس هم بعد دستکاری کنار باتری کتابی

بالاخره ولتاژ خازن بزرگ در بی باری چند ولته ؟
و زمانیکه حدود ۱ و ۲ و ۳ آمپر از تغذیه میکشی چند ولته ؟

در موقعیت R10 چند اهم قرار بدم؟
ورودی رو چند ولت متناوب قرار بدم؟11؟17؟22؟
زینر چند ولت نصب کنم؟



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

استاد
زینر 10 ولت 4 عدد
2.7 ولت 2 عدد
3.3 ولت 2 عدد
تهیه کردم
آماده ی اجرای توصیه های شما هستم

درود

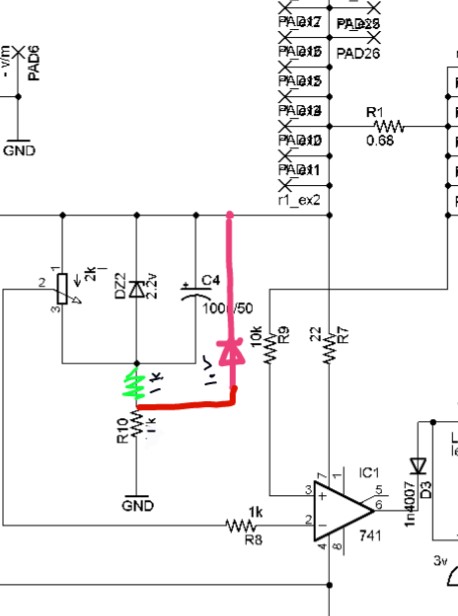

مطابق تصویر زیر بجای R10 دو مقاومت سری یک کیلو نصب کن و سر وسط یا سر مشترک این دو مقاومت را فقط به آند زینر ۱۰ ولتی متصل کن .
کاتد زینر ۱۰ ولتی هم به کاتد زینر Dz2 متصل و تست کن ببین خطی شدن ولوم ، بهتر یا بدتر میشه ؟
تا با ارزیابی پاسخ این مدار ایراد شفاف‌تر بشه .

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

درود

مطابق تصویر زیر بجای R10 دو مقاومت سری یک کیلو نصب کن و سر وسط یا سر مشترک این دو مقاومت را فقط به آند زینر ۱۰ ولتی متصل کن .
کاتد زینر ۱۰ ولتی هم به کاتد زینر Dz2 متصل و تست کن تا با ارزیابی پاسخ این مدار ایراد شفاف‌تر بشه .

سپاس

مشاهده فایل‌پیوست 189495

استاد ببخشید دوباره سؤال میکنم
در DZ2 چه زنری قرار بدم؟
ولتاژ ورودی چند باشه؟



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

https://s25.picofile.com/file/8450772734/20220609_194354.jpg

عکس بالا مال قبل از دستکاری ترانس هست



https://s25.picofile.com/file/8453633618/20221002_124318.jpg
این عکس هم بعد دستکاری کنار باتری کتابی




در موقعیت R10 چند اهم قرار بدم؟
ورودی رو چند ولت متناوب قرار بدم؟11؟17؟22؟
زینر چند ولت نصب کنم؟

درود

من باید ایراد تست‌های شما رو پیدا کنم که چرا پاسخ های عجیبی ارسال میکنی ولی تازه از من سوال میکنی که :

ورودی رو چند ولت متناوب قرار بدم؟11؟17؟22؟

یعنی خودم شرایط آزمایش رو مشخص کنم و ایراد آزمایش خودمو پیدا کنم ؟
از طرفی با این سوال بنظر میرسه هر بار با یک ولتاژ متفاوتی تست‌ها رو انجام دادی .

عزیز ارجمند در کلیه آزمایشات نباید بدون اطلاعم تغییری اعمال بشه چون معلومه که متغیرهای جدیدی ورود میکنن و نمیتونم ارزیابی درستی داشته باشم.

بارها ولتاژ ۱۵ ولت اعلام کردی ولی دیگه اثری از ۱۵ ولت در پاسخ‌های شما نیست .
ضمنا هیچوقت نگفته بودی که ترانس را دستکاری کردی .
دو عکس ترانس فرستادی که متفاوت بنظر میرسند ، کدومو استفاده میکنی ؟
گفتم عکس ترانسی که در تغذیه استفاده کردی را ارسال کن نه ترانس های موجود در انبار

با این شرایط که همه عناصر و قطعات تغذیه مبهم و نامشخص بوده ( ازجمله ولتاژ ترانس ، خود ترانس ، مقدار R10 و غیره ) ، و نمیگی از چه قطعات و در چه ولتاژی تست ها رو انجام دادی ، من چطور بفهمم ایراد چی بوده ؟
هر ترانسی که قبلا بوده و هر ولتاژی که در تست‌ها انتخاب کرده بودی همون باشه ولی اعلام کن و بدون اطلاعم تغییر نده.

R10 در این تست اهمیت نداره و میتونی از دو تا 1 کیلوی سری استفاده کنی که در تست بعدی هم قابل استفاده باشه.
Dz2 همون زینر ۲،۲ ولت باشه که در کلیه تست ها تغییر نکرده .

سپاس

تصاویری که ارسال کردی ایناست.



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

بارها ولتاژ ۱۵ ولت اعلام کردی ولی دیگه اثری از ۱۵ ولت در پاسخ‌های شما نیست .

همون 11.7 متناوب که دو سر خازن بین 14.9 تا 15.4 ولت می افته

ضمنا هیچوقت نگفته بودی که ترانس را دستکاری کردی .
دو عکس ترانس فرستادی که متفاوت بنظر میرسند ، کدومو استفاده میکنی ؟
گفتم عکس ترانسی که در تغذیه استفاده کردی را ارسال کن نه ترانس های موجود در انبار

دوتا عکس مربوط به یک ترانس هست.الآن همون شکلی هست که کنار باتری کتابی قرار داره
ترانس برای نقطه جوش پیچیده شده بود اما به توافق نرسیدم و برای تغذیه انتخابش کردم
دستکاری زیادی نشده ، هسته باز شد و ثانویه رو با سیم 1.5 پیچیدم.سیم نازک هم برای تغذیه ی ولتمتر خودم پیچیدم
هر دورش نیم ولت میده
چهارتا 11 دور هست که با سلکتور قابل انتخاب هست

R10 در این تست اهمیت نداره و میتونی از دو تا 1 کیلوی سری استفاده کنی که در تست بعدی هم قابل استفاده باشه.
Dz2 همون زینر ۲،۲ ولت باشه که در کلیه تست ها تغییر نکرده .

ورودی متناوب 11.7 قرار داده شد و دو سر خازن صافی در بی باری تقریبا 15.2 ولت مشاهده میشه
زینر 2.2 ولت نو قرار دادم.طبق تصویر ارسالی شما زینر 10 ولت رو بین دوتا 1 کیلو قرار دادم
ولوم هنوز غیر خطی هست.مانند فیلم دیروز.https://s26.picofile.com/file/8456993734/video_2022_12_12_16_11_39.mp4.html
در 1 آمپر دو سر خازن صافی 13.8
در 2آمپر 12.8
در 3 آمپر 11.98 ولت مشاهده شد
زنر 10 ولت هم در تمامی مراحل 10.05 ولت دوسرش می افته

http://irantk.ir/attachment.php?attachmentid=189307
http://irantk.ir/attachment.php?attachmentid=189495&d=1670919565



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

همون 11.7 متناوب که دو سر خازن بین 14.9 تا 15.4 ولت می افته



دوتا عکس مربوط به یک ترانس هست.الآن همون شکلی هست که کنار باتری کتابی قرار داره
ترانس برای نقطه جوش پیچیده شده بود اما به توافق نرسیدم و برای تغذیه انتخابش کردم
دستکاری زیادی نشده ، هسته باز شد و ثانویه رو با سیم 1.5 پیچیدم.سیم نازک هم برای تغذیه ی ولتمتر خودم پیچیدم
هر دورش نیم ولت میده
چهارتا 11 دور هست که با سلکتور قابل انتخاب هست



ورودی متناوب 11.7 قرار داده شد و دو سر خازن صافی در بی باری تقریبا 15.2 ولت مشاهده میشه
زینر 2.2 ولت نو قرار دادم.طبق تصویر ارسالی شما زینر 10 ولت رو بین دوتا 1 کیلو قرار دادم
ولوم هنوز غیر خطی هست.مانند فیلم دیروز.https://s26.picofile.com/file/8456993734/video_2022_12_12_16_11_39.mp4.html
در 1 آمپر دو سر خازن صافی 13.8
در 2آمپر 12.8
در 3 آمپر 11.98 ولت مشاهده شد
زنر 10 ولت هم در تمامی مراحل 10.05 ولت دوسرش می افته

http://irantk.ir/attachment.php?attachmentid=189307
http://irantk.ir/attachment.php?attachmentid=189495&d=1670919565

درود

ترانس تا پایان آزمایشات و عیب یابی‌ها برای همیشه ۱۷ ولت باشه.
با ۱۷ ولت تست و نتایج را گزارش کن.

نتایج پست قبل قابل قبول نیست و ناممکنه.

سپاس



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

همون 11.7 متناوب که دو سر خازن بین 14.9 تا 15.4 ولت می افته



دوتا عکس مربوط به یک ترانس هست.الآن همون شکلی هست که کنار باتری کتابی قرار داره
ترانس برای نقطه جوش پیچیده شده بود اما به توافق نرسیدم و برای تغذیه انتخابش کردم
دستکاری زیادی نشده ، هسته باز شد و ثانویه رو با سیم 1.5 پیچیدم.سیم نازک هم برای تغذیه ی ولتمتر خودم پیچیدم
هر دورش نیم ولت میده
چهارتا 11 دور هست که با سلکتور قابل انتخاب هست



ورودی متناوب 11.7 قرار داده شد و دو سر خازن صافی در بی باری تقریبا 15.2 ولت مشاهده میشه
زینر 2.2 ولت نو قرار دادم.طبق تصویر ارسالی شما زینر 10 ولت رو بین دوتا 1 کیلو قرار دادم
ولوم هنوز غیر خطی هست.مانند فیلم دیروز.https://s26.picofile.com/file/8456993734/video_2022_12_12_16_11_39.mp4.html
در 1 آمپر دو سر خازن صافی 13.8
در 2آمپر 12.8
در 3 آمپر 11.98 ولت مشاهده شد
زنر 10 ولت هم در تمامی مراحل 10.05 ولت دوسرش می افته

http://irantk.ir/attachment.php?attachmentid=189307
http://irantk.ir/attachment.php?attachmentid=189495&d=1670919565

درود

ترانس تا پایان آزمایشات و عیب یابی‌ها برای همیشه ۱۷ ولت باشه.
با ۱۷ ولت تست و نتایج را گزارش کن.

نتایج پست قبل قابل قبول نیست و ناممکنه.
آیا ولوم غیر خطی هیچگونه تغییری نکرد ؟

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

ترانس تا پایان آزمایشات و عیب یابی‌ها برای همیشه ۱۷ ولت باشه.
با ۱۷ ولت تست و نتایج را گزارش کن.

ورودی تغییر داده شد
18 ولت متناوب در بی باری که دو سر خازن صافی 23.5 ولت می افته

نتایج پست قبل قابل قبول نیست و ناممکنه.
آیا ولوم غیر خطی هیچگونه تغییری نکرد ؟

خیر
متأسفانه بهبودی حاصل نشد
دو سر زینر 10 ولت در بی باری 10.18 ولت افتاده
دو سر DZ2 هم 2.3 ولت افتاده
اعوجاج باقی است و حتی شدیدتر هم شده
در 1 آمپر 21.9 ولت
در 2آمپر 20.9 ولت
در 3 آمپر 19.97 ولت
در 4 آمپر 18.9 ولت
دو سر خازن صافی می افته
نهایت ولوم هم 4.2 آمپر میده
بعد آزمایش مقاومت 2.2 کیلو 2 وات و خازن 100 میکرو 50 ولت هم کمی گرم شده اند



[غزال]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

ورودی تغییر داده شد
18 ولت متناوب در بی باری که دو سر خازن صافی 23.5 ولت می افته



خیر
متأسفانه بهبودی حاصل نشد
دو سر زینر 10 ولت در بی باری 10.18 ولت افتاده
دو سر DZ2 هم 2.3 ولت افتاده
اعوجاج باقی است و حتی شدیدتر هم شده
در 1 آمپر 21.9 ولت
در 2آمپر 20.9 ولت
در 3 آمپر 19.97 ولت
در 4 آمپر 18.9 ولت
دو سر خازن صافی می افته
نهایت ولوم هم 4.2 آمپر میده
بعد آزمایش مقاومت 2.2 کیلو 2 ولت و خازن 100 میکرو 50 ولت هم کمی گرم شده اند

در‌ود

بعد آزمایش مقاومت 2.2 کیلو 2 ولت

این جمله ای که نوشتی یعنی چی ؟

بجای ۶۸/. اهم دو تا ۶۸/. اهم سری نصب و نتیجه را اعلام کن.

سپاس



[J1375]

پاسخ : تحلیل و عیب یابی ساده ترین و دقیق ترین تغذیهٔ طراحی غزال

این جمله ای که نوشتی یعنی چی ؟

R11 منظورم بود
2.2 کیلو اهم 2 وات گرم شده

بجای ۶۸/. اهم دو تا ۶۸/. اهم سری نصب و نتیجه را اعلام کن.

دوتا 0.68 سری کردم و در R1 قرار دادم
اعوجاج بدتر شد.بطوریکه وقتی محدود کننده اجازه عبور جریان رو داد دیدم آمپرمتر 2 آمپر رو نشون میده!!!در حالی که بسیار کم ولوم رو باز کرده بودم
بیشتر محدوده ولوم از 3 تا 3.3 آمپر هست.تقریبا دو سوم چرخش ولوم
