220 ولت ورودي و +35و+12 و -35 و -12 خروجي

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,692
با سلام :

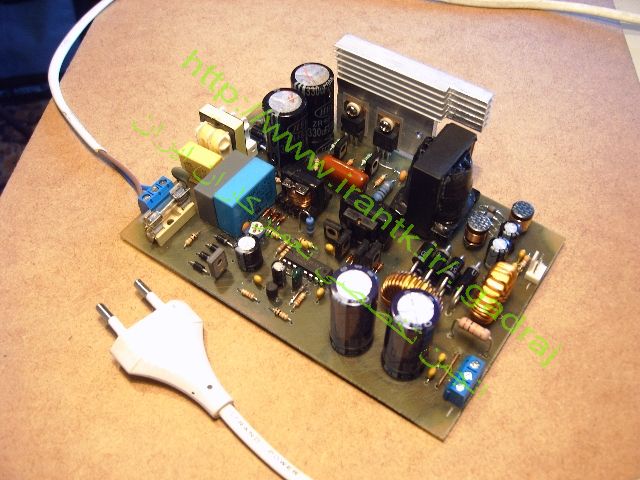

منبع تغذيه اي كه در اين پست تقديم ميكنم با ورودي 220 ولت برق شهر كار ميكند و در خروجي خود ولتاژهاي +35 ولت و +12 ولت و _35 ولت و _ 12 ولت براي تامين تغذيه اكثر امپلي فايرهاي قدرت 300 واتي كه با ولتاژ متقارن كار ميكنند .
با توجه به اهميت pcb علاوه بر فرمت *.jpg با فرمت قالب pdf نيز تقديم ميگردد .
تمام راهنمايي هاي لازم و تجربه شده در نمونه ساخته شده و شماتيك و جاگذاري قطعات در فايل ضميمه موجود و بقدري گوياست كه نياز به توضيحات اضافي ندارد .
دانلود کنید : [hide] 77_1239907672.jpgمشاهده فایل‌پیوست atx-psu-modifiye-smps.rar[/hide]
با تشكر .
موفق باشيد .

آخرین ویرایش:

joojoo0065

کاربر
2007-08-12
75
299
bojnord
بسیار عالی-و جالب اینکه از قطعاتی استفاده شده که در بازار فراون هست. عالی بو مهندس.
gadraj جان در مورد سوئیچینگ اطلاعات زیادی ندارم-در مورد این مدار اگه ممکنه زحمت بکش و نکات و مشکلات ساخت رو برامون بگو و همچنین در مورد ترانس ها توضیح بده.
پیروز باشی
راستی اگر سوئیچینگ دوبل 70 ولت حدود 10 آمپر داری لطف کن نقشه رو بزار که شدیدا واسه آمپ av800 نیاز دارم.مرسی

آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,692
بسیار عالی-و جالب اینکه از قطعاتی استفاده شده که در بازار فراون هست. عالی بو مهندس.
Gadraj جان در مورد سوئیچینگ اطلاعات زیادی ندارم-در مورد این مدار اگه ممکنه زحمت بکش و نکات و مشکلات ساخت رو برامون بگو و همچنین در مورد ترانس ها توضیح بده.
پیروز باشی
راستی اگر سوئیچینگ دوبل 70 ولت حدود 10 آمپر داری لطف کن نقشه رو بزار که شدیدا واسه آمپ av800 نیاز دارم.مرسی
با سلام :
شما بايد دست بكار شويد و مونتاژ را شروع كنيد هر جا مشكلي برخورد كردين پيام بزارين در خدمتم . در بخش هاي اموزشي { گام به گام } و منابع تغذيه و... مطالب مفيدي براي مدارات سويچينگ موجود هست .
همچنين امپر مدار 70 ولتي دوبل را نيز بيان كنيد {توان چقدر بايد باشه ؟}
موفق باشيد .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,692
سلام از سايت بسيار زيبا و كاربرديتون ممنون مي خواستم در مورد ترانسها توضيح بديد و اينكه بخوام دوبل 35 بشه 30 ودوبل 12 بشه 12 معمولي با تشكر
با سلام :
در مورد ترانسها در متن نقشه توضيحات كافي اورده شده است با اين حال :
T1 = به شماره استاندارد erl35 كه خودتون هم ميتونيد بعد از تهيه هسته فريت نوع ei 0/75 سانتيمتر مربعي از سيم شماره حدود 30 با توجه به تعداد دور هر پنجره كه در متن كاملا واضح هستند بپيچيد و در نهايت با اصول صحيح و رعايت قطبين سر بندي كنيد
t2 = از همون نوع هسته و لي به شماره سايز 20 و تعداد دور درج شده در متن .
T3 = از نوع هسته فريت ei به شماره 16 و از همون سيم و با توجه به تعداد دور لازم مندرج در متن نقشه .
اگر منظور از معمولي { بشه 30 ودوبل 12 بشه 12 معمولي } تك قطبي بودن خروجي ترانس هستش بله ميتونيد در سر بندي ترانس با توجه به قطبين ابتدايي و انتهايي موازي سر بندي كنيد تا ترانس تك پلار شود در اين صورت امپراژ خروجي 35 ولتي دو برابر هم خواهد شد .{راه ديگر اينكه از سيم پيچي قسمت دوم پنجره فوق صرف نظر كنيد كه پيشنهاد اولي توصيه ميشود .
براي تبديل 35 ولت به 30 ولت كافيست كه از دور سيم مربوطه 6 دور كم كنيد .
موفق باشيد .


gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,692
میشه در مورد ترانس های
t1 , t2 ,t3
یه توضیح بدین ؟

خلاصه تو مغازه چی بگیم؟!!!
سلام :
اگر فروشنده اهل فن باشه كافيست كه شماره مندرج در متن نقشه را بگيد تا اماده ترانس را براتون تحويل دهند مثلا erl35/0/75mm2 = t1
{اماده و تجاري اين ترانسها را در تركيه ديدم كه به قيمت تقريبا پول ايران هر عدد 2000 تومان موجود بود } . حتما در ايران ارزون هم ميشه پيدا كرد .
موفق باشيد .


mostafaes

کاربر
2010-08-07
2
18
با سلام به شما دوست عزيز اين مدار كه متني نداره كه تعداد دور سيم پيچها و قطرشون و مقدار آمپر خروجي رو مشخص كنه فقط نقشه علمي و عكس و پي سي بي مدار هست و يه سوال اينكه پي سي بي مدار برعكس هستش چون من وقتي ميزارمش روي عكس چيده شده قطعات اشتباهه دوتاشون در يه جهتن، يعني همينطور بزاريم پشت فيبر يا بايد ما برعكسش كنيم و اينكه مي تونيم از هسته گرد استفاده كنيم و پتانسيومتر براي چيه ببخشيد اينقدر سئوال مي پرسم چون من بعد از كلي گشتن تو سايتها بلخره تو سايت شما اين نقشه رو پيدا كردم با تشكر

آخرین ویرایش:

gadraj

معاون مدیر کل
معاونت انجمن
2007-05-09
5,028
106,692
با سلام به شما دوست عزيز اين مدار كه متني نداره كه تعداد دور سيم پيچها و قطرشون و مقدار آمپر خروجي رو مشخص كنه فقط نقشه علمي و عكس و پي سي بي مدار هست و يه سوال اينكه پي سي بي مدار برعكس هستش چون من وقتي ميزارمش روي عكس چيده شده قطعات اشتباهه دوتاشون در يه جهتن، يعني همينطور بزاريم پشت فيبر يا بايد ما برعكسش كنيم و اينكه مي تونيم از هسته گرد استفاده كنيم و پتانسيومتر براي چيه ببخشيد اينقدر سئوال مي پرسم چون من بعد از كلي گشتن تو سايتها بلخره تو سايت شما اين نقشه رو پيدا كردم با تشكر
با سلام :
فكر كنم كه اين ديگه مشكل شما دوستان هست كه به نقشه ها توجه كافي نداريد مجبور شدم در نقشه توضيحات را با خطوط قرمز و ابي رنگ براتون مشخص و تكراري اپلود كنم اميدوارم ديگه مشكلي براتون پيش نياد مدار 100% تضميني و تست شده هستش براي تهيه ترانس ها لااقل از ترانس هاي موجود در پاور كيس كامپيوترها الگو بگيريد {معمولا باز پيچي اين ترانس ها امكان پذير نيست زيرا به هنگام باز كردن و دراوردن هسته حتما مي شكند و غير قابل استفاده ميشود } ولي سيم پيچهاي حلقوي و حتي ايسي را در صورت سالم بودن از همون مدار پاور ها ميتونيد در اورده و استفاده كنيد .
موفق باشيد .
