کویل در فلزیاب PI قسمت اول

[kambizcat]

با سلام

دوست گرامی محمد عزیز اینطور که بنده متوجه شدم شما تجربیات تئوری و عملی بسیار زیادی در ساخت کویل دارید اگر براتون مقدور هست و مایلید از تجربیات گرانبهایی که دارید سایر دوستان هم استفاده کنند ازتون خواهشمندم قطر و نوع سیم و تعداد دور یکی از کویل های که تا کنون ساختید و نتیجه نسبتا بهتری گرفتید را در اختیار مشتاقان و علافان کویل قرار دهید.( اگر کویل 1*1 و یا 50 سانتی باشه لطف بزرگی کردید)
:dast:با تشکر فراوان:dast:



[mee]

سلام دوست گرامی
از لطف شما بینهایت سپاسگذارم.
دوست من ، کویل های بسیاری ساختم که متناسب با ولتاژ vcc ، rl مدار و ... می باشد فکر نمی کنم که این کویل ها بروی مدارهای ساخته شده از روی نقشه فنی استاندارد ارائه شده توسط سایت اصلی پالس دتکتور درست جواب بدهد چون من در مدار مایندایور تغییرات بسیاری دادم و دست کم این تغییرات امپدانس مدار من را تغییر داده و این امپدانس بوجود امده در مدار من با امپدانس مدار استاندار کاملا مغایرت داشته به هر حال من از کویل های زیر استفاده کردم :
1: سیم نمره 0.60 با قطر 28cm
41دور ، 37
2= سیم نمره 0.50 با قطر 26cm
با دور های 36 32 29 28 39 43 47
3 = سیم نمره 0.55 با قطر 28cm
با دورهای 43 54 50 39 34

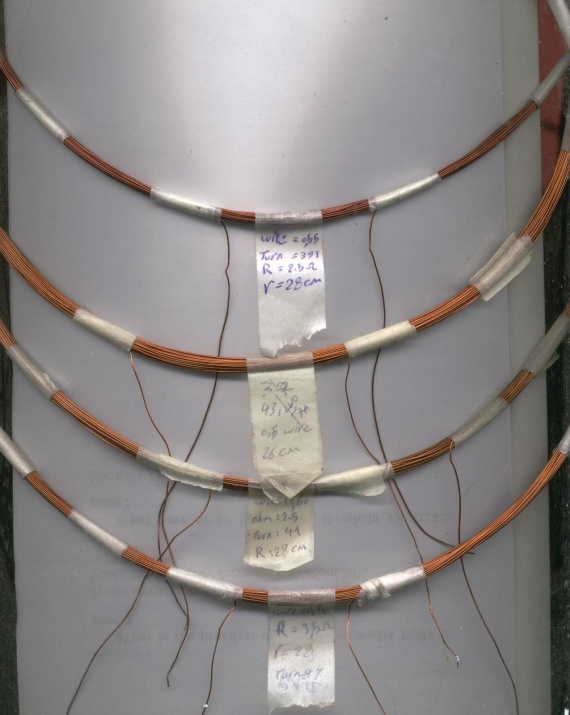

در دستگاه من بهترین راندمان با کویل های پیچیده شده با نمره سیم 0.50 بوده است .عکس زیر 4 نمونه از کویل ساخته شده توسط من می باشد ( لطفا من را ببخشید دوربینم خراب شده برای تهیه عکس مجبور شدم از اسکنر استفاده کنم ) .
در رابطه با کویل 1*1 : من هنوز ان را نساختم ولی در حال تحقیق بر روی این ابعاد کویل می باشم که پس از پایان مطالعات و ازمایشات عملی نتیجه را به استحضار می رسانم .
با سپاس Mohammad



[biman]

سلام آقا محمد​

شر کتهای فلزیاب برای ساخت coil 1*1 از چه نوسیمی استفاده میکنند؟ سیم افشان یا مفتولی ؟​

و کدامیک بهتر است ؟​

با تشکر...​



[mee]

سلام دوست گرامی
اکثر انها از سیم مسی با کیفیت عالی و صنعتی استفاده می کنند و شرکت های محدودی از سیم نقره ای با خلوص کم که گران و با کیفیت است استفاده می کنند (( البته این سیم در فلزیاب های tr و bfo کاربرد دارد نه در pi ))
با سپاس



[MOHSEN A]

سلام اقایmeeما مدیون کمکهای شما هستیم
میشه کمک کنید که فیوز بیتهای دو ایسی ماینر4رو چطور با پروگرامرavrبسوزونم
همه مشکلم همین شده.
متشکرم



[biman]

سلام آقا محمد

در دستگاه لورنز از کویل Double frame square استفاده شده علت آن چیست و فکر میکنم کویل پایین با کویل

بالای50 سانتیمتر فاصله داشته باشد

با تشکر ...



[biman]

سلام دوست گرامی
اکثر انها از سیم مسی با کیفیت عالی و صنعتی استفاده می کنند و شرکت های محدودی از سیم نقره ای با خلوص کم که گران و با کیفیت است استفاده می کنند (( البته این سیم در فلزیاب های tr و bfo کاربرد دارد نه در pi ))
با سپاس

ببخشید آقا محمد منظورم آلیاز استفاده شده نبود

منظورم افشان یا مفتولی بودن آن بود .

با تشکر ...



[mee]

ببخشید آقا محمد منظورم آلیاز استفاده شده نبود

منظورم افشان یا مفتولی بودن آن بود .

با تشکر ...

سیم مسی مفتولی



[mee]

سلام آقا محمد

در دستگاه لورنز از کویل double frame square استفاده شده علت آن چیست و فکر میکنم کویل پایین با کویل

بالای50 سانتیمتر فاصله داشته باشد

با تشکر ...

سلام
اطلاعات کافی در مورد این دستگاه ندارم ولی بطور کلی این دستگاه در طیف پایین کار میکنه به همین دلیل شرکت سازنده ان را در رده کاوشکران لوپی قرار داده در ضمن قابل ذکر است این دستگاه از تکنولوژی جدید امواج صوتی بهره می برد البته اگر دستگاه مورد نظر لورنز دیپ مکس باشد .



[mee]

سلام اقایmeeما مدیون کمکهای شما هستیم
میشه کمک کنید که فیوز بیتهای دو ایسی ماینر4رو چطور با پروگرامرavrبسوزونم
همه مشکلم همین شده.
متشکرم

سلام اقا محسن
از لطف شما سپاسگذارم ، کسی مدیون من نیست . من دارم دینم را به کسانی که به من اموزش های حرفه ای در ضمینه الکترونیک را داده اند ادا می کنم .جواب سوال شما را در تاپیک (( نکته در ساخت فلزیاب هایی که از میکرو استفاده می کنند )) ارسال کردم تا پیوستگی مطالب با موضوع های تاپیک ها بهم نخورد .
با سپاس Mohammad
