فکر نکنم این قطعه باشه . بخش استند بای آی سی نداره و تنها آسی ای که میبینم همین شش پایه هستش و احتمالا pwm این بخش باشه

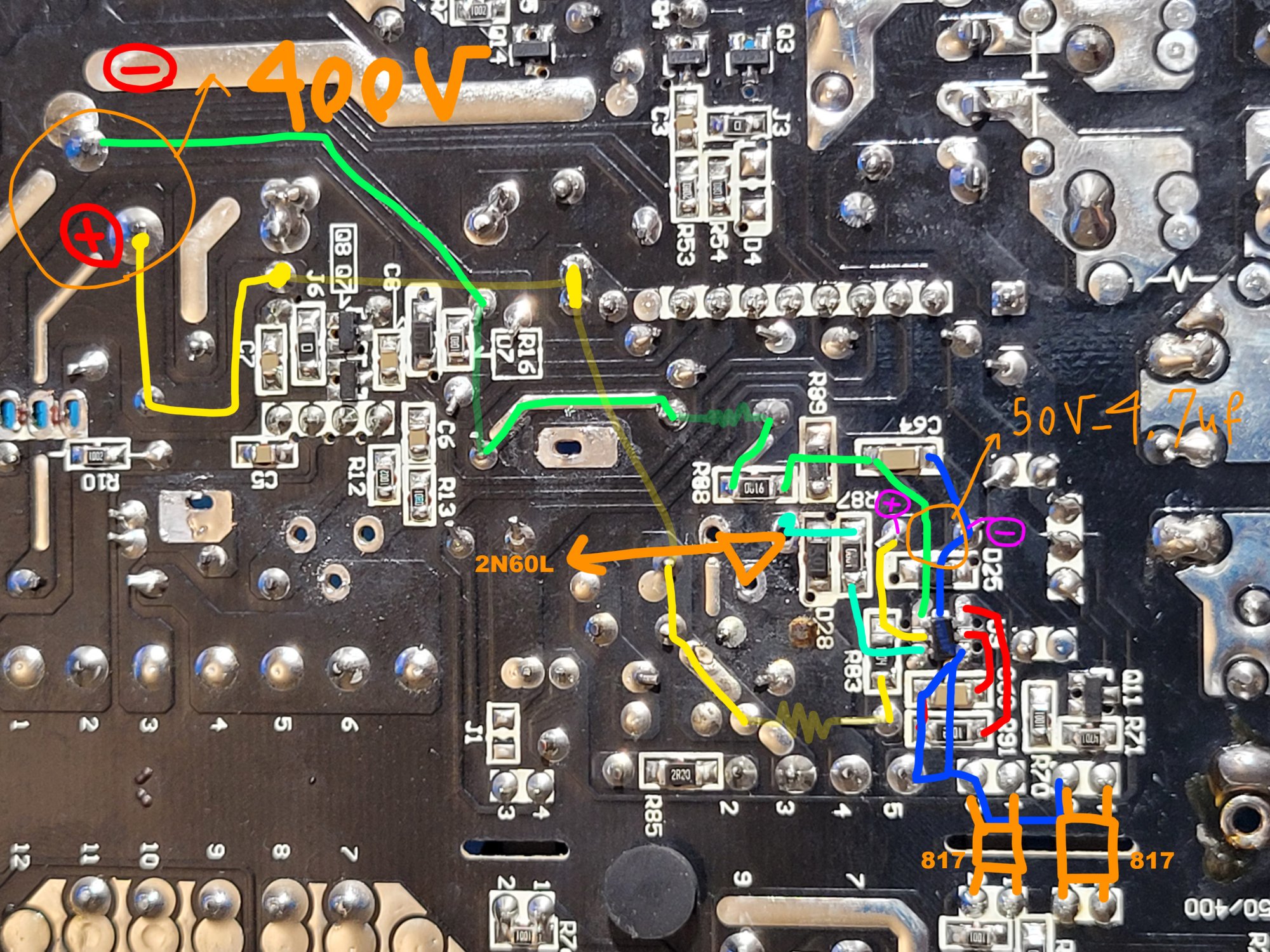

تمام مسیرها و پایه ها رو کشیدم روی عکس
) نفهمیدم چیه
سلامتمام مسیرها و پایه ها رو کشیدم روی عکس
مقدار مقاومت های R89 و R87 و R88 رو میدونید شما؟ همگی سوختن و شماره شونم رفته تقریبا
دیود 28 هم که به گیت ماسفت استندبای متصل بوده با کد D1 سوخته . سرچ کردم یک جا زنر بود یک جا 1n4148

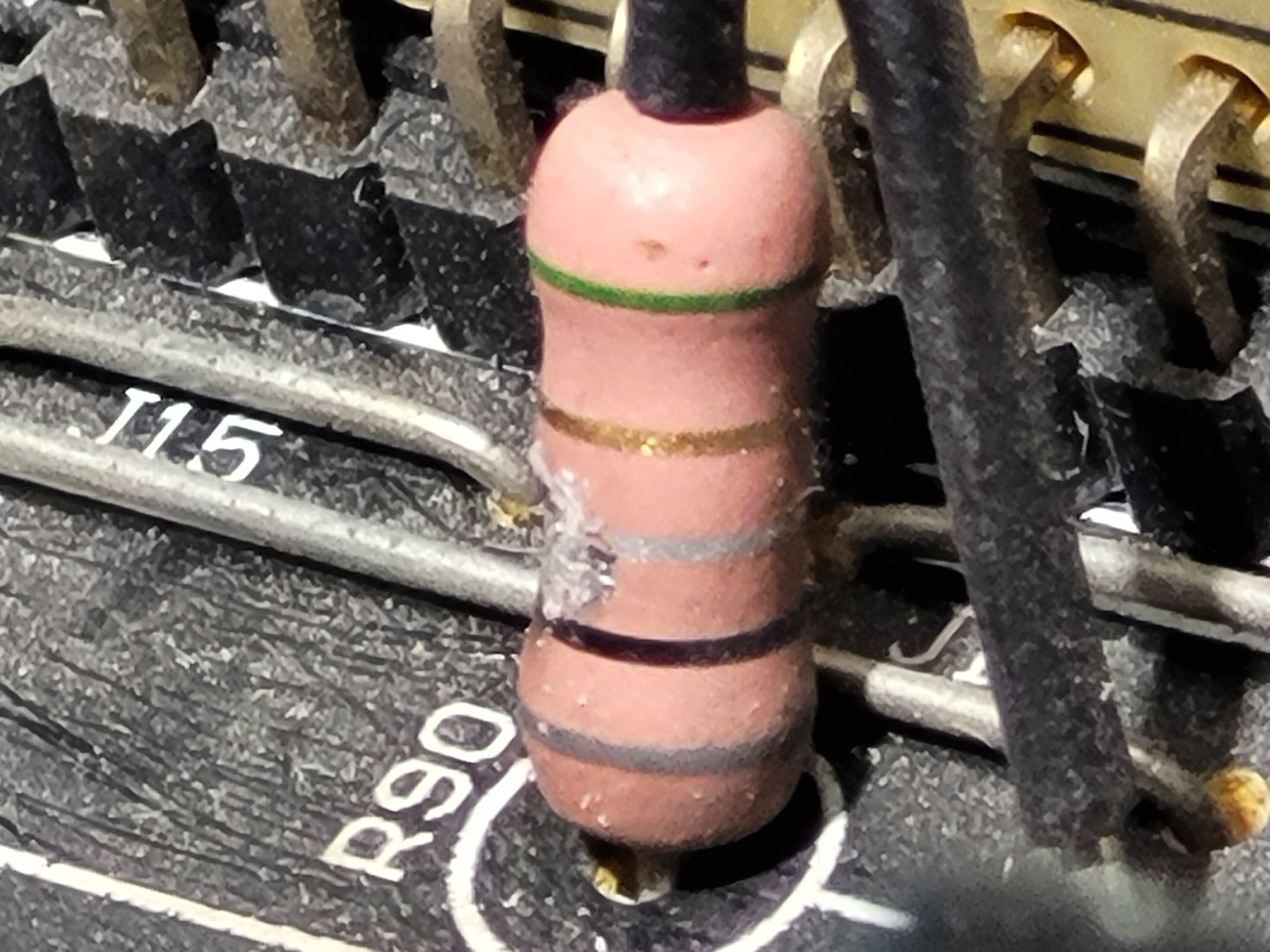

و همچنین مقدار این مقاومت که عکسشو میزارم
مقاومتهای 5 خط رو همیشه اشتباه میکنم
سرچ کردم متاسفانه چیزی پیدا نشد
شماره برد را بفرستید
با تحلیل مدار بر طبق عکس مربوطه با قلم گیری رنگی آیسی PWM مربوطه میتواند از این خانواده باشد:تمام مسیرها و پایه ها رو کشیدم روی عکس
مقدار مقاومت های R89 و R87 و R88 رو میدونید شما؟ همگی سوختن و شماره شونم رفته تقریبا
دیود 28 هم که به گیت ماسفت استندبای متصل بوده با کد D1 سوخته . سرچ کردم یک جا زنر بود یک جا 1n4148
و همچنین مقدار این مقاومت که عکسشو میزارم
مقاومتهای 5 خط رو همیشه اشتباه میکنم
خیلی ممنونم وقت گذاشتید و سرچ کردید. بگردم ببینم چی میتونم پیدا کنم توی بازار . نتیجه رو چند روز دیگه اعلام میکنم
