سلام، همکاران عزیز خسته نباشید.
پروگرامر TNM5000 در هنگام تست داخلی پیغام زیر را می دهد:
"اشکال در کانکتور دیاگ پین شماره 2"
این مشکل چگونه حل می شود؟
درود
ابتد پروگرامر را باز کنید و کانکتور زیف سوکت را با احتیاط جدا کرده با اسپری شستشو دهید و دوبار جا بزنید اگر درست نشد مراحل زیر را انجام دهید
پروگرامر وصل باشد فقط برنامه را اجرا کنید
ولتاژ پایه های 1و2و3و 4
باید 0 ولت باشد(
خیلی مهم)
تست را بزنید
این پایه ها یک بار 5 ولت میشود و بعد صفر میشود و بعد 5 ولت میشود
(و 5 ولت میماند ). سرعت زیاد است با اهمتر نمیشود دید با اسکوپ کاملا مشاهده میشود(
احتمالا پایه دو یا در 5 ولت ویا در صفر ولت مانده و تغییر نمیکند)
پایه های یک تا چهار را گفتم تا مقایسه کنید همه پایه ها عمل کرد یکسان دارد
احتمالا پایه دو این تغییرات را ندارد
برای اطمینان کابل usb را خارج کنید به جایی وصل نباشد اهم پایه 1 و2 و 3 و 4 را با زمین بگیرید اگر پایه 2 فرق داشت به روش زیر تست کنید

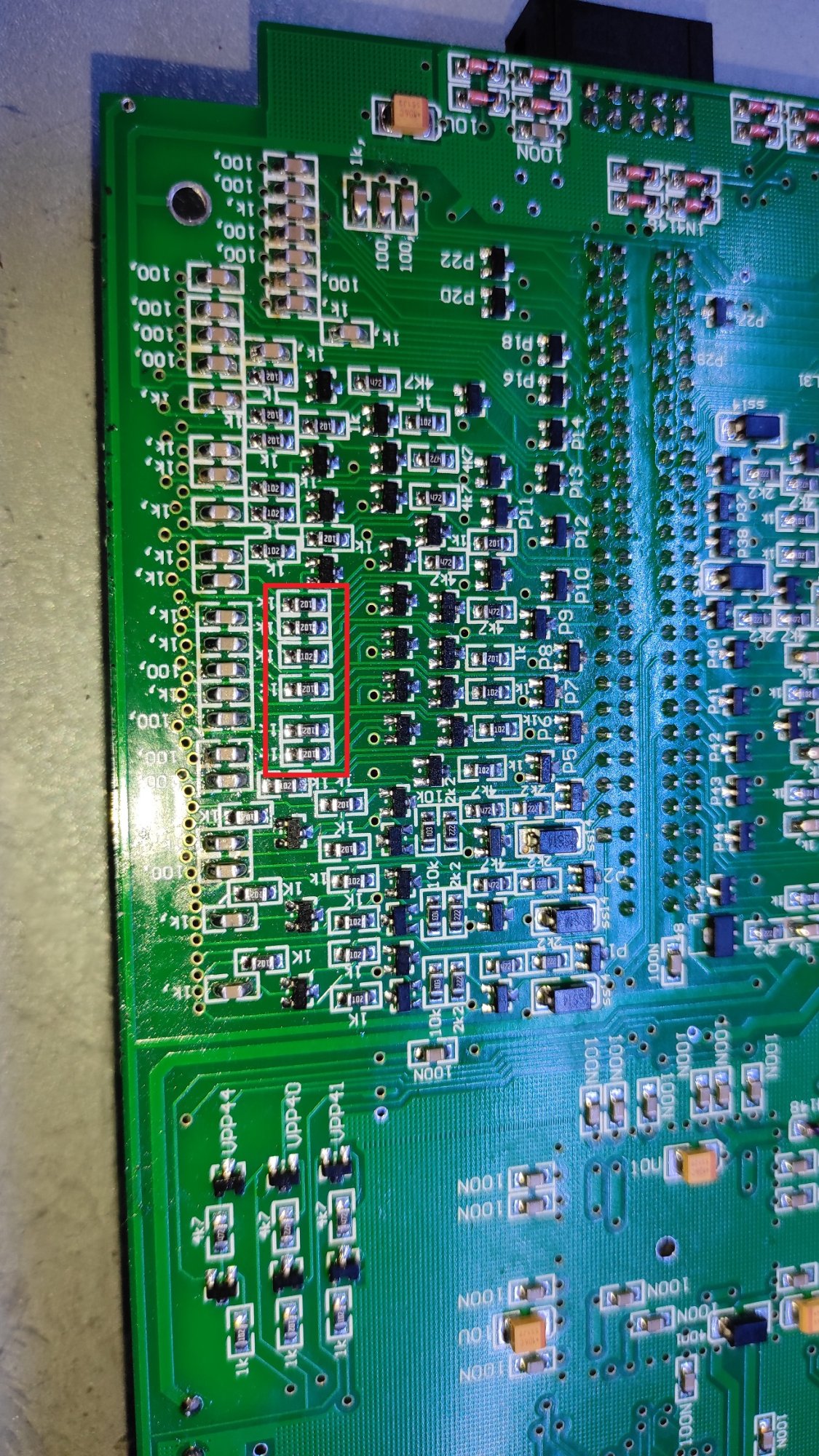

پشت برد یک سری مقاومت 1k هست مانند شکل یک علامت زدم پایه 2 به یکی از همین مقاومت ها میخورد (
البته به ترانزیستورها هم خورده فعلا با ترانزیستور ها کاری نداریم) و به یکی از پایه های FPGA میخورد(این مقاومت خروجی دیتا به FPGA است)
شما تست کنید ببینید پایه دو به کدام پایه ار FPGA از طریق مقاومت 1K خورده و اهم ان نسبت به زمین را با پایه دیگر مانند پایه یک سوکت که خورده به FPGA مقایسه کنید
تا بگویم مشکل چی هست
