پر پر زدن تصویر ایسوس K555L

[peyman508]

در حال تعویض 2 تا مقاومت های R0402 هستم.



[hadi.mrv]

باتری هر دو gimo plus از افق خریداری شده.بهترین باتری که تو بازار هست.آخه خیلی درصد کم هست که مشکل از باتری باشه

من به شخصه از برند جیمو خاطره خوبی ندارم و از نظر من برندهای MM و CSL خیلی بهتر از جیمو کار کردند
شما اگه میتونی از برند MM استفاده کن یا باتریهای اوریجینال
اینجوری زودتر به نتیجه میرسی



[ali m.g]

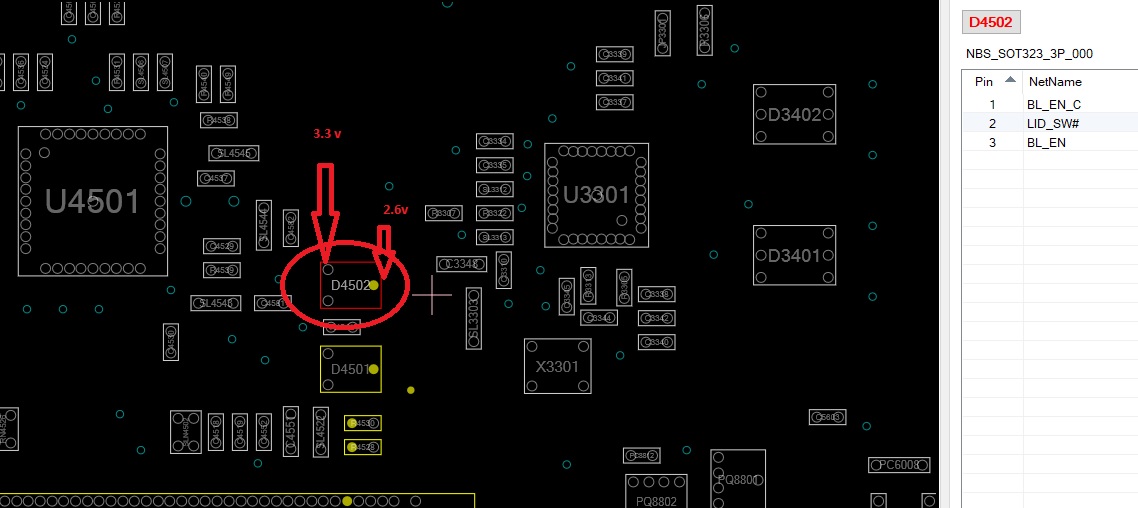

مشاهده فایل‌پیوست 202033


دو تا دیود سر راه بک لایت تا سوکت فلت ال ای دی داریم که خروجی از آی سی تا پابه ورودی 3.3 ولت هست اما پابه خروجی به سمت ال ای دی BL-EN دارای ولتاژ 2.6 هست.باید ولتاژ 3.3 باشه؟این در حالت باتری هست

لطفا برویوشو بزارید

ضمن اینکه ولتاژ مد نظر من فقط انیبل بک لایت نیست بلکه ولتاژ اصلی ( 19 ) ولته . البته چک کردن این مسیر درسته و سلامتش خوبه محرز بشه



[peyman508]

برد ویوو خدمت شما



[ali m.g]

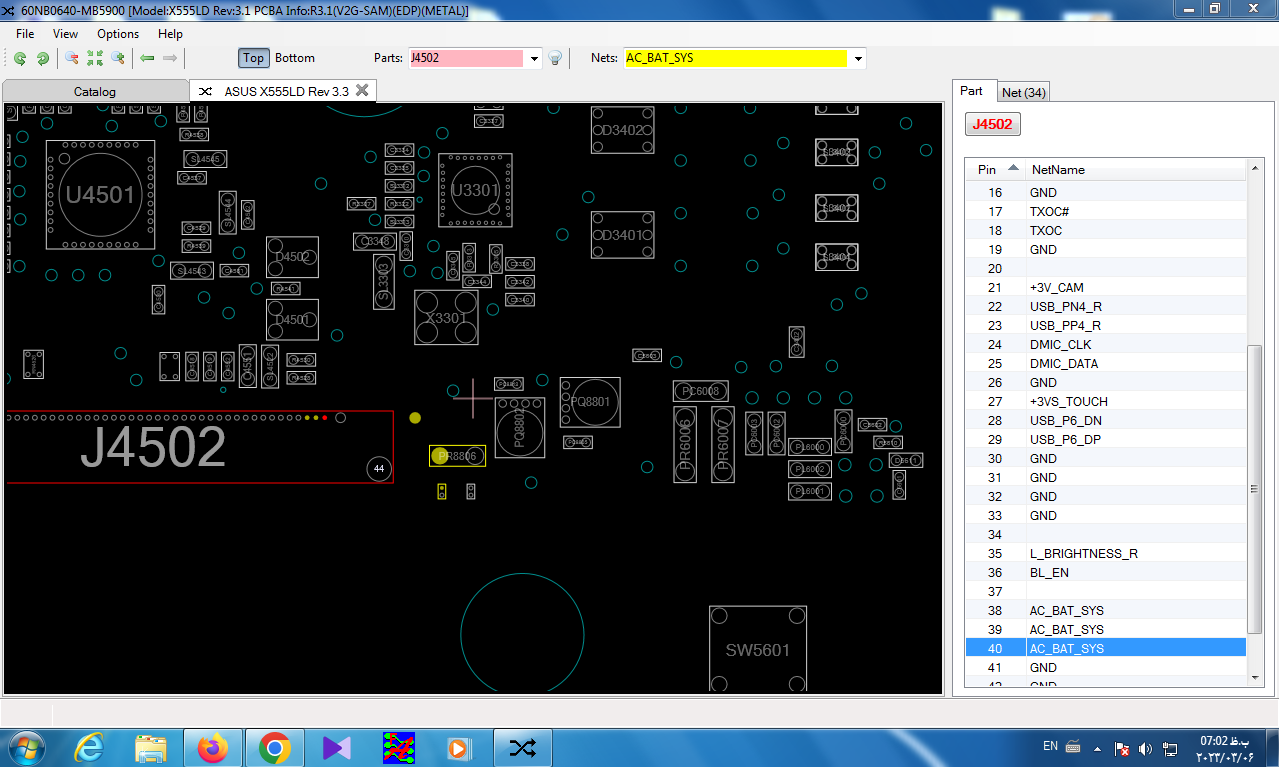

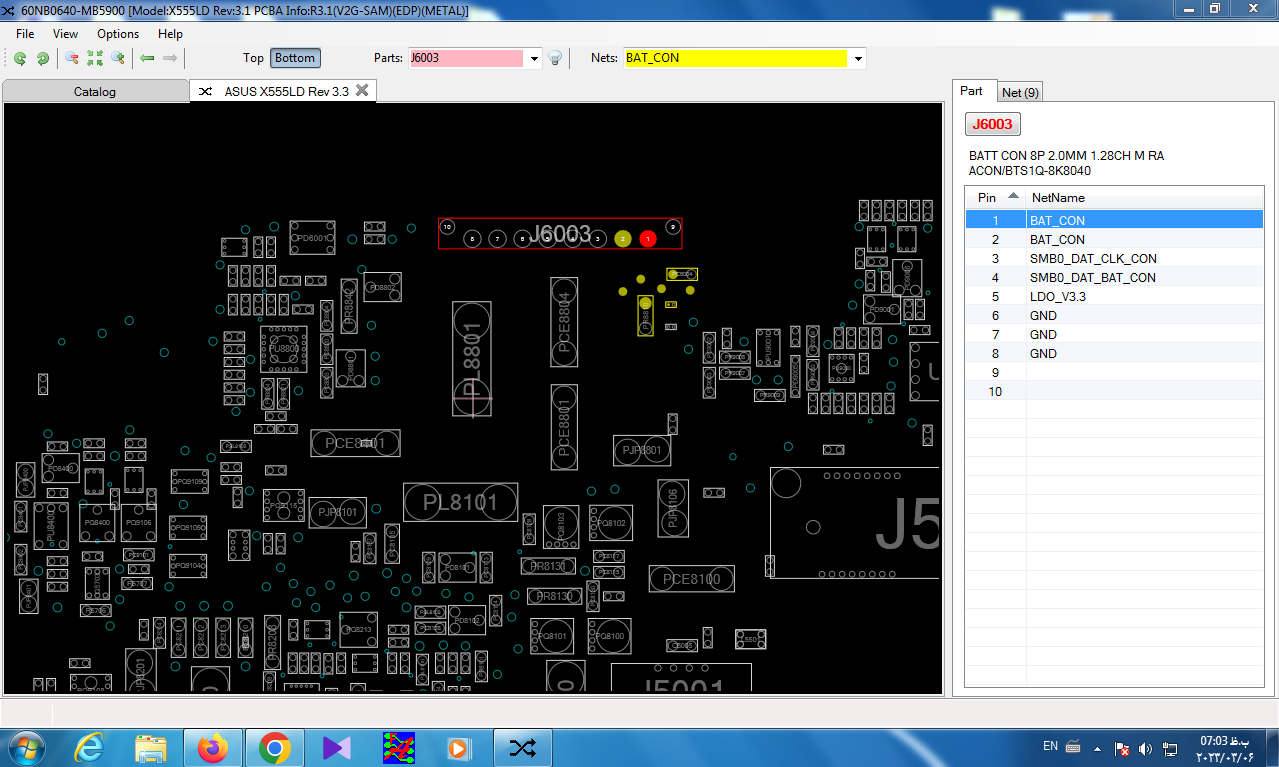

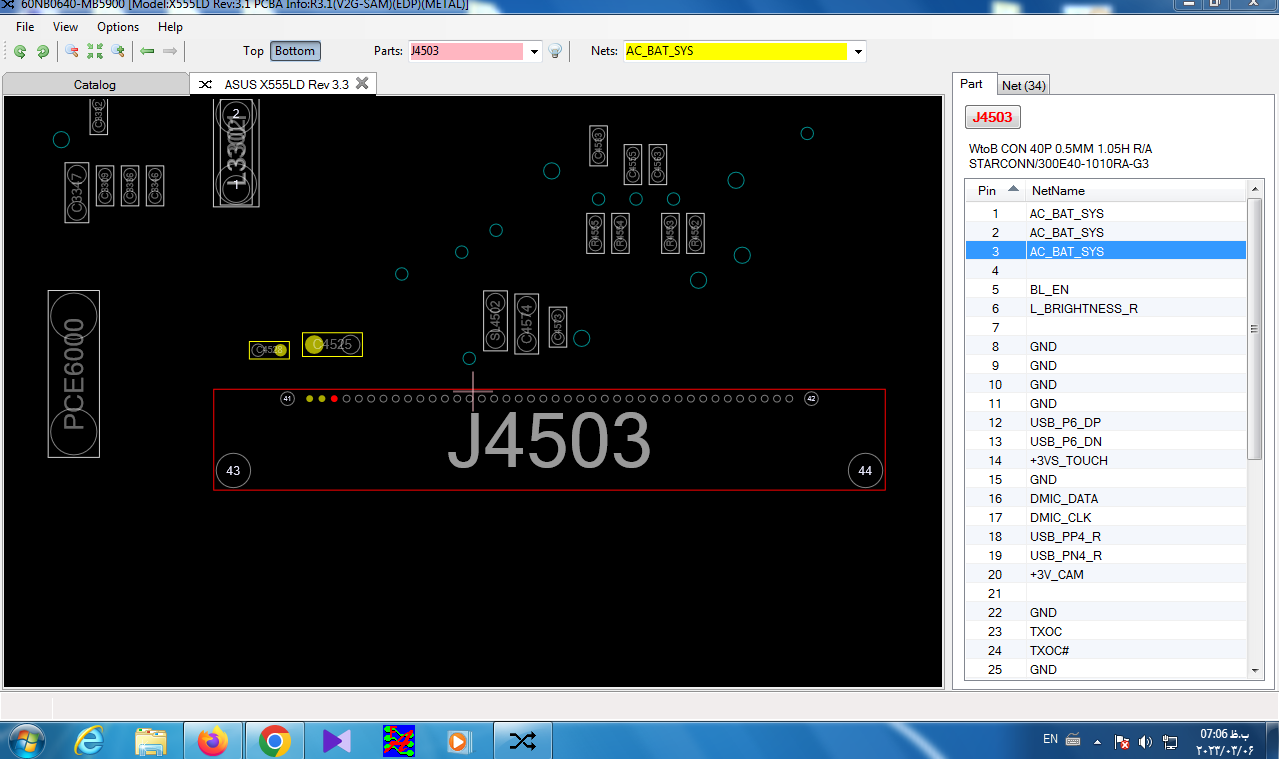

لطفا ولتاژ این نقاط رو با باطری اعلام کنید ( بدون اتصال شارژر )

ضمنا با led دیگه تست زدین ؟ اگه نزدین لطفا با یک led تعویضی خراب حتی شکسته که فقط مشخص کنه بک لایت با باطری ثابت روشن میمونه یا نه
با این تست زودتر به نتیجه میرسیم
باتشکر



[peyman508]

متاسفانه ال ای دی این مدل و ندارم.اما الان ولتاژها رو بررسی میکنم و اطلاع میدم.سپاس



[peyman508]

ولتاژ وقتی پرپر نمیزنه 7.3 ولت هست.وقتی پرپر میزنه از 6.5 ولت تا 7.3 بالا پایین میشه



[ali m.g]

ولتاژ وقتی پرپر نمیزنه 7.3 ولت هست.وقتی پرپر میزنه از 6.5 ولت تا 7.3 بالا پایین میشه

تو این مسیر پشت led فیوز و مقاومت وجود داره همین ولتاژ رو دو سر اون ها بگیرید و حتی بصورت اهمی هم مقدارشون رو بگیرید ( البته ولتاژ بهتره گرفته بشه و با الویت هست در این مورد)

نکته دیگه ولتاژ انیبل بک لایت رو هم زمانی که بی مشکل هست و هم زمانی که مشکل ایجاد میشه رو اعلام کنید

باضافه ولتاژ اون نقاطی که تو تصاویر مشخص کردم ( هم زمان سلامت و هم زمان وجود مشکل ترجیحا )



[peyman508]

باتری اورجینال هم پیدا کردم اما بازم مشکل پا برجا بود.چشم.ولتاژ en در هر دو حالت 2.6 ولت هست

ولتاژ نقاط اعلامی هم گفته شد.بین 6.5 ولت تا 7.3 ولت متغیر هست



[مهرزاد قائم مقامی]

متاسفانه ال ای دی این مدل و ندارم.اما الان ولتاژها رو بررسی میکنم و اطلاع میدم.سپاس

طبق گفته سایت .laptopscreen مال خودش ال ای دی 30 پین lvds هستش
تقریبا اغلب 30 پینهایی که به لحاظ شکلو شمایل مثل ای ای دی خودشه بش میخوره
فقط سری edp بش نمیخوره حتی تو شکلو شمایل باش یکی باشه
