مرسی از راهنمایت ولی استاد پروژم(نخندین پروژم سادهه) گفت با آی سی ریگلا تور بگیر ورودی ها شو یکی کن . بای پلار یعنی چی؟470 مدار555 رو تغییر بدم یا741؟یا هر دو؟چون با منبع تغذیه دانشگاه قراره مدارو تست کنم نمی تونم دوتا آداپتور بخرم (بصرفه نیست) از استاد رجبی عزیز خواهش میکنم اگر امکان داره نقشه دو تا مدار رو با ریگلاتور بزارید با تشکر

سلام

ابتدا باید تکلیف امکانات مشخص بشه
میتونید یک آداپتور کوجک 9 ولتی بخرید ؟



[sina_sary]

سلام

ابتدا باید تکلیف امکانات مشخص بشه
میتونید یک آداپتور کوجک 9 ولتی بخرید ؟

سلام نه نمی تونم یک آداپتور کوچک 9 ولتی بخرم گفتم که دانشگاه منبع تغذیه هست استاد پروژه گیر داده که این دو تا مدارو ورودی هاشو با یک آسی ریگلاتور یکی کنم منبع رو بعدا تو (دانشگاه واسه تست به مدار وصل میکنم) (یعنی با یک منبع تغذیه مثلا 12 ولتی هر دو مدار روشن شه) خیلی سایت خوبی دارین فکر نمی کردم این قدر زود به زود جواب بدین اگه بازم زحمتی نیست شماتیک این دو مدار رو بصورت دستی بکشید یک عکس بگرید واسم بزارید ممنون می شم



[غزال]

سلام نه نمی تونم یک آداپتور کوچک 9 ولتی بخرم گفتم که دانشگاه منبع تغذیه هست استاد پروژه گیر داده که این دو تا مدارو ورودی هاشو با یک آسی ریگلاتور یکی کنم منبع رو بعدا تو (دانشگاه واسه تست به مدار وصل میکنم) (یعنی با یک منبع تغذیه مثلا 12 ولتی هر دو مدار روشن شه) خیلی سایت خوبی دارین فکر نمی کردم این قدر زود به زود جواب بدین اگه بازم زحمتی نیست شماتیک این دو مدار رو بصورت دستی بکشید یک عکس بگرید واسم بزارید ممنون می شم

سلام
چه جور استادیه که میگه رگلاتور 5 ولت و 12 ولت رو با هم یکی کن ! ! ! احتمالا خودت اینجوری دوست داری ولی به حساب اون میذاری

فکر کنم ایندفعه استادتون گیر میده که باید ما درست کنیم برات بفرستیم والا قبول نمیکنه

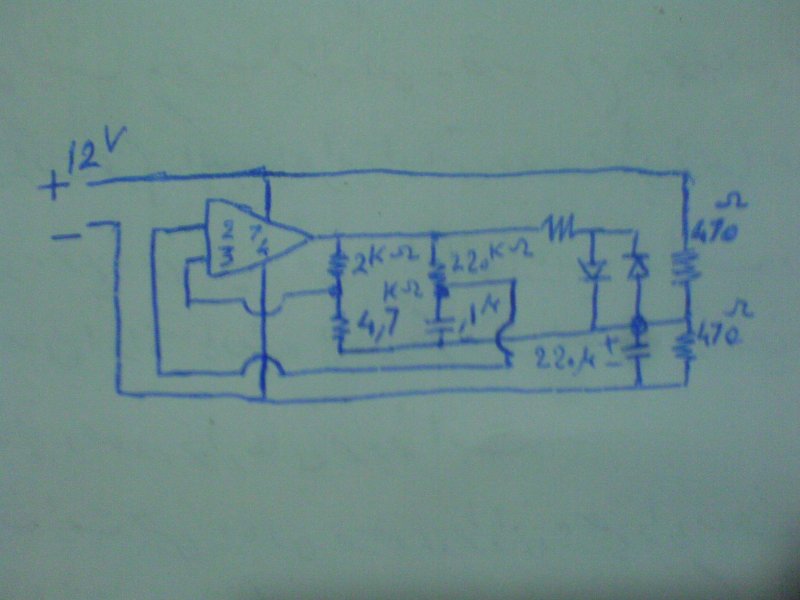

اشکال نداره اینم با یک تغذیه 12 ولت بسیار ساده​

بدون رگلاتور هم کار میکنه فقط مثبت و منفی ولتاژ آداپتور ساده یا منبع تغذیه دانشگاه را بهش وصل کن و تمام

اگه تغذیه را 9 ولتی بگیری میتونی 555 را هم به همین 9 ولت متصل کنی ( 12 ولت هم میشه ولی 9 ولت بهتره )

فعلا اینو آزمایش کن تا بعدی



مقاومت متصل به خروجی آپ امپ و سری با دو LED مقدار 470 اهم است که فراموش کردم بنویسم



[sina_sary]

سلام


مرسی از راهنمای هاتون یه چند تا سوال داشتم

بای پلار یعنی چی؟بای پس یعنی چی؟کوپ لاژ ینی چی؟تو مدار چه کاربردی داره؟ یک مدار می خوام که دمای محیط 6 شد بخاری برقی رو روشن کنه تا وقتی که دمای محیط به21 درجه رسید بخاری برقی رو خاموش کنه(میشه مثلا یک دما سنج دیجیتال درست کرد بعد با گیت های and or not یک مدار طراحی کنیم که 6 تا 21 خروجی یک باشه بعد خروجی دماسنج رو به ورودی این مداری که با گیت طراحی کردیم وصل کنیم خروجی این گیت ها رو دیگه نمی دونم باید چی کار کرد این های که گفتم عملی هست؟)راحل ساده تری وجود داره؟ مرسی



[غزال]

سلام


مرسی از راهنمای هاتون یه چند تا سوال داشتم

بای پلار یعنی چی؟بای پس یعنی چی؟کوپ لاژ ینی چی؟تو مدار چه کاربردی داره؟ یک مدار می خوام که دمای محیط 6 شد بخاری برقی رو روشن کنه تا وقتی که دمای محیط به21 درجه رسید بخاری برقی رو خاموش کنه(میشه مثلا یک دما سنج دیجیتال درست کرد بعد با گیت های and or not یک مدار طراحی کنیم که 6 تا 21 خروجی یک باشه بعد خروجی دماسنج رو به ورودی این مداری که با گیت طراحی کردیم وصل کنیم خروجی این گیت ها رو دیگه نمی دونم باید چی کار کرد این های که گفتم عملی هست؟)راحل ساده تری وجود داره؟ مرسی

سلام
دوست گرامی
بای پلار یعنی بدون پلاریته مثبت و منفی
و خازن بای پلار دارای پلاریته نیست و جابجایی پایه های آن مشکلی ایجاد نمیکند و برای جریان متناوب استفاده میشود

بای پس یعنی هرز دادن و انتقال میانبر ورودی به خروجی ولی نمیدانم مورد استفاده شما از پاسخ این سوال چیست؟

کوپلاژ یعنی کوپل کردن یا مرتبط کردن دو سیستم مانند :
ارتباط خروجی یک طبقه به ورودی طبقه بعد توسط خازن کوپلاژ
یا انتقال انرژی گشتاور یک موتور به ژنراتور با کوپلاژ مکانیکی و غیره

مدار مورد نظر شما در سایت وجود دارد جستجو و استفاده کنید و اشکالات مربوطه را مطرح کنید تا رفع کنیم

متاسفانه من حضور ذهن و فرصت جستجو و وقت آزاد ندارم که بجای شما جستجو کنم ولی اگر وقت آزاد حاصل شد ، حتما جستجو و تقدیم میکنم

سپاس



[CINAPA]

سلام دوستان من نیاز به یک مدار و نقشه افتامات دینام خودرو دارم البته الکترونیکیش چون از مدار دینام سر در نمیارم نمیدونم چه طوریه و اتصالاتش چطوریه . مثلا کدوم سیمش به چراغ دینام میره و کدومش برق مثبت از سویچه لطف اگه مداری هست با ذکر اتصالاتش قرار بدین ممنون میشم
تشکر



[m-j]

با سلام

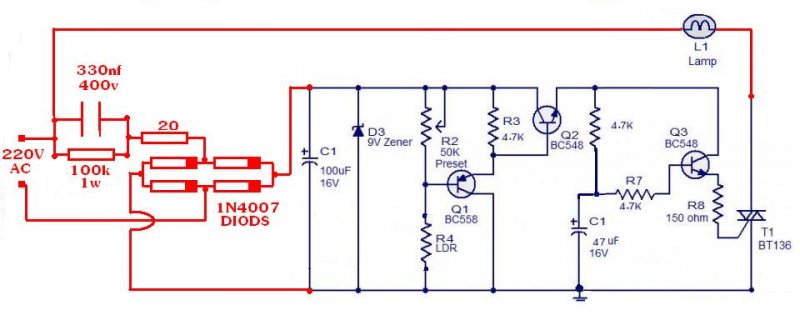

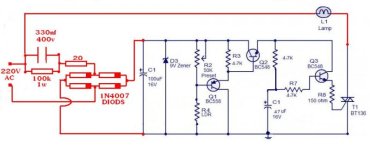

من خیلی وقت پیش این مدار که کاربری فتوسل رو داره مونتاژ کرده بودم اما به علت اینکه هنگام با شروع تاریک شدن هوا لامپ چشمک میزد و حتی این چشمک زدن هم باعث سوختنش شد من دیگر از مدار استفاده نکردم.
آیا امکانش هست که تغییری در مدار ایجاد کرد که هم این چشمک زدن از بین بره مثلا" بعد از bt136 یک رله اضافه کنیم به طوری که با کاهش نور رله قفل بشه و لامپ روشن بمونه و دیگر اون حالت چشمک زدن ازبین بره ؟؟؟ با تشکر



[CINAPA]

با سلام
من خیلی وقت پیش این مدار که کاربری فتوسل رو داره مونتاژ کرده بودم اما به علت اینکه هنگام با شروع تاریک شدن هوا لامپ چشمک میزد و حتی این چشمک زدن هم باعث سوختنش شد من دیگر از مدار استفاده نکردم.
آیا امکانش هست که تغییری در مدار ایجاد کرد که هم این چشمک زدن از بین بره مثلا" بعد از bt136 یک رله اضافه کنیم به طوری که با کاهش نور رله قفل بشه و لامپ روشن بمونه و دیگر اون حالت چشمک زدن ازبین بره ؟؟؟ با تشکر

سلام:210:::railgunsmiley::
خوب رله اضافه کردن دردی را دوا نمیکنه و همونطور قطع و وصل میشه کما این که نمیتونید این جا رله بزارید . بعلت طراحی که شده . ولی یک راه حل این که خازنی به ظرفیت 10UF با ولتاژ 50 بین پایه بیس و منفی ترانزیستور Q2 وصل کنی . اگه باز قطع و وصل کرد .ظرفیتشو بیشتر کن و به 47UF برسون
در ضمن ظرفیت و ولتاژ خازن C1 را هم زیاد کن مثلا 1000UF --100/V
چک کن و اگه مشکلی بود باز در خدمتم ...



[mhn_nova]

باسلام
اگه امکان داره نقشه یه مدار منبع تقذیه بدون ترانس220 به 12 ولت ریگوله شده برام بزارین!ممنون



[غزال]

با سلام
من خیلی وقت پیش این مدار که کاربری فتوسل رو داره مونتاژ کرده بودم اما به علت اینکه هنگام با شروع تاریک شدن هوا لامپ چشمک میزد و حتی این چشمک زدن هم باعث سوختنش شد من دیگر از مدار استفاده نکردم.
آیا امکانش هست که تغییری در مدار ایجاد کرد که هم این چشمک زدن از بین بره مثلا" بعد از bt136 یک رله اضافه کنیم به طوری که با کاهش نور رله قفل بشه و لامپ روشن بمونه و دیگر اون حالت چشمک زدن ازبین بره ؟؟؟ با تشکر

سلام
دوست عزیزم
در این مدار نیم موج از ولتاژ برق شهر برای مصرف کننده استفاده شده و لذا استفاده از ترایاک بی مسمی و نامفهوم است

علیهذا اگر در نور خاصی چشمک میزند و در نور بیشتر یا کمتر ، چشمک نمیزند و کاملا روشن و خاموش میماند از تیپ منفی بجای q1 استفاده و پایه کلکتور امیترش را عوض کنید و در اینصورت یک مقاومت حدود 47 کیلو بین بیس q1 و امیتر q2 قرار دهید که چشمک رفع شود

[SUP]بهتر است زینر حدود 4 ولت هم با ییس q3 سری کنید[/SUP]

اگر مطلوب نشد جابجایی محل سنسور با پتانسیومتر و تغییر مقادیر مقاومتها بویژه 47 کیلویی مذکور را تست کنید زیرا بدون محاسبه و با بررسی اجمالی اعلام گردیده

سپاس
