ممنون استاد عزیز
استاد یعنی خطوط قرمز که مشخص کردید به ورودی یک تقویت کننده وصل میشود و اسیلاتور قبلی سر جای خود باقی می ماند؟؟؟؟؟؟
استاد تقویت کننده ها خروجی دارن درسته خروجیه تقویت کننده به کدوم قسمت وصل میشه که باعث تقویت توان اسلاتور میشه؟؟؟اگه مقدوره من باب مثال شکل یک تقویت کننده رو بزارید
استاد در صورت استفاده از تقویت کننده کویل ها هم تغییر می کنند یا خیر نیازی به تغییر نست؟؟؟
باز هم بی نهایت از لطفتون ممنونم استاد عزیز
موفق باشید
با سلام :

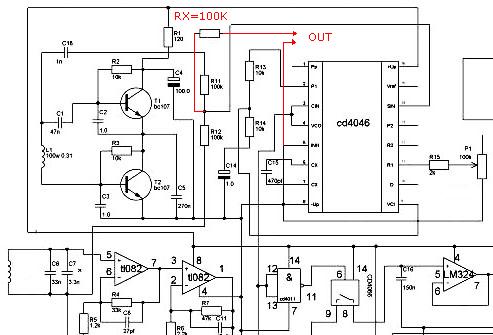

بله اوسيلاتور به حال خودش باقيست و مدار ان بايد فعال باشد و يك مدار تقويت كننده ديگري كه ميسازيد ورودي انرا به خروجي اين اوسيلاتور {كه با خط قرمز مشخص شد } وصل ميكنيد و تقويت كننده فوق نيز يك خروجي مجزا و مستقل داره كه بستگي به هدف بكارگيري ان از تقويت اين اوسيلاتور و نياز خود {اعم از كويل نهايي طرح تان يا هر كاربرد ديگري }استفاده ميكنيد .در اوسيلاتور هيچ قطعه اي {حتي سيم پيچ ان و...} تغييري نياز نيست .
با توجه به كل نقشه شما كه يك مقسم فركانس در گام هاي مشخص ميباشد لذا خروجي كل مدار شما نيازي به تقويت كردن ندارد و خودش براي انجام وظايف خود كامل ميباشد . شما ميخواهيد يك ولتاژ و جريان بالاتري از قسمت اوسيلاتور اين مدار را بدست اوريد كه با تقويت كردن خروجي همين اوسيلاتور ميتونيد به هدف كاربردي خود دست يازيد .
{ بازم تاكيد : كويل موجود در اوسيلاتور اين مدار به هيچ وجه نبايد تغيير داده شود كه با هر تغيير در ان بطور كلي مدار اصلي سيستم شما كار نخواهد كرد چون سيم پيچ l1 اوسيلاتور با سيم پيچ مقايسه گر {جستجوگر } پاييني بايد منطبق باشند } .
