درود
قسم خوردی خطایی نداشتی درحالیکه ابتدا دیود اضافی و الان هم مشخص شد R10 اشتباها ۳،۳ کیلو است.
برای آزمایش نهایی تاکید کردم جز قطعاتی که مشخص کردم بقیه قطعات متعلق به خودش باشه ولی تا اینجا دو مورد خطا مشخص شد که با توجه به تاخیر ها بنظر میرسه با بی میلی تست میکنی .
زمان قابل توجهی هم گذشته ، لذا اگه بازم با تاخیر پاسخ میدی به زمانی موکول کن که فرصت داشته باشی و من ناگزیر به مطالعه پست های قبل نباشم و ضمنا با دقت زیادی تست کنی.
اگه با دقت و حوصله اجرا میکنی و تا حصول نتیجه وقفه ای نداری دراینصورت با همین وضعیت و بدون اصلاح R10 ابتدا ولتاژ پایه ۴ و پایه ۵ را اندازه گیری کن و
سپس برای R10 را اصلاح کن و از مقاومت ۱۰ کیلوی خودش استفاده و مجددا تست و گزارش کن
ولتاژ پایه ۴ و ۵ را در اینحالت هم گزارش کن.
سپاس
درود استاد عزیز
شرح گزارش
R12 کلا حذف
R13 حذف و محل پایه ها اتصال
R10 مقاومت 3.3k
R11 مقاومت یک کیلو

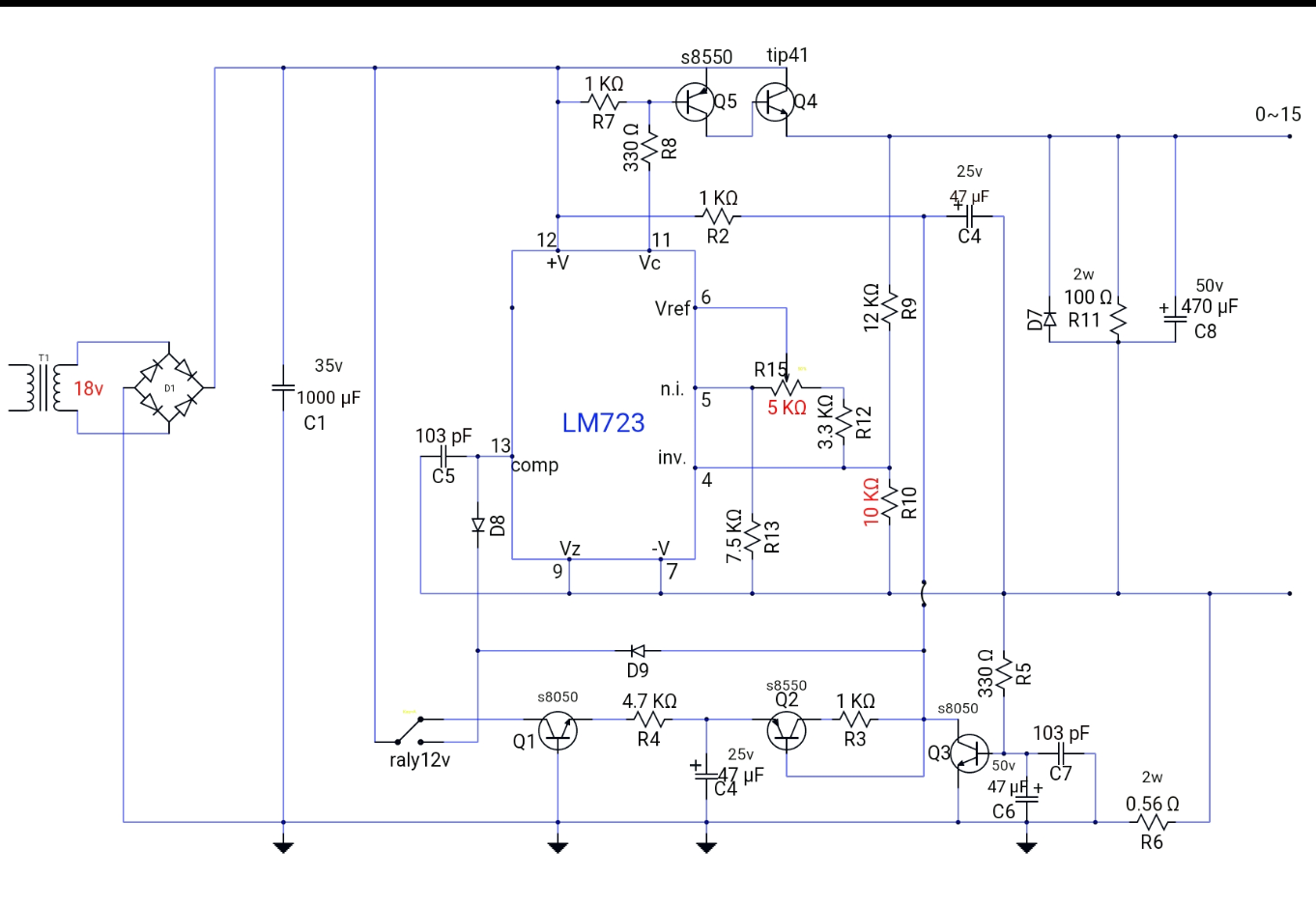

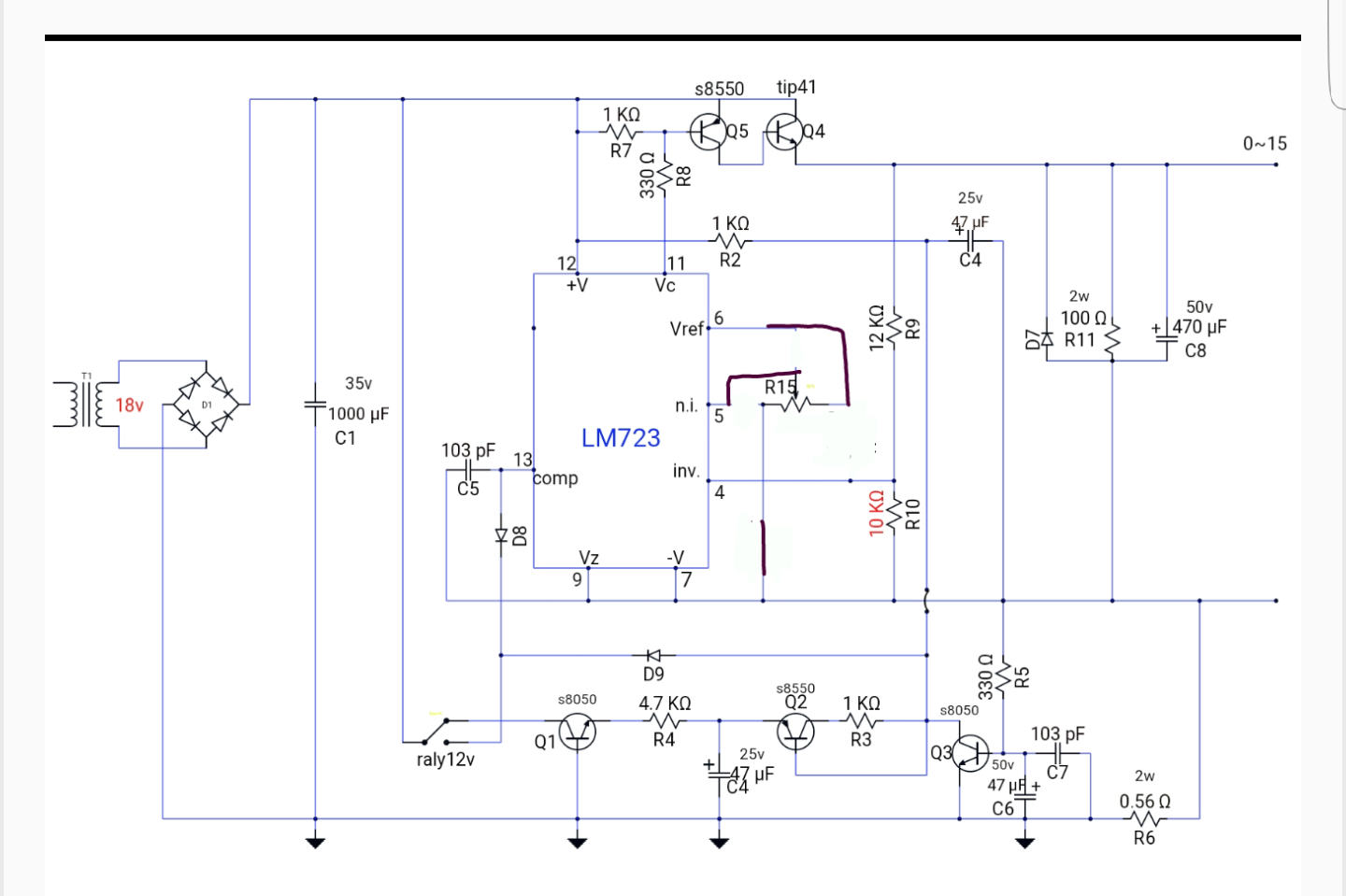

ولوم نقشه اصلاحی حضرت عالی
ولتاژ خروجی ماکزیمم 30.6 ولت
ولتاژخروجی مینیمم 3.2 ولت
ولتاژ پایه 5 ایسی وقتی ولتاژ خروجی روی ۳۰ ولت تنظیم شد 7.15 ولت
ولتاژ پایه ۵ ایسی وقتی ولتاژ خروجی روی مینیمم تنظیم میکنم صفر ولت
ولتاژ پایه ۴ ایسی وقتی ولتاژ خروجی روی ماکزیمم تنظیم کردم 6.9 ولت
وقتی روی مینیمم تنظیم میکنم 0/7 ولت
وقتی R10 مقاومت 10k گذاشتم
ولتاژ خروجی ماکزیمم 15.3 ولت
ولتاژخروجی مینیمم 1.5 ولت
ولتاژهای پایه ۵ ایسی وقتی ولتاژ خروجی روی ماکزیمم تنظیم کردم 7.15 ولت
وقتی روی مینیمم تنظیم میکنم صفر ولت
ولتاژ پایه 4 ایسی وقتی ولتاژ خروجی روی ماکزیمم تنظیم کردم 7.15
وقتی روی مینیمم تنظیم میکنم 0/7 ولت
ضمنا گراند منفی خروجی در نظر گرفتم
سپاس
