درود استاد عزیز
سپاسگزارم از اینکه پاسخ دادید سعی میکنم در اسرع وقت نقشه ترسیم و تقدیم کنم
در حال تحقیق در مورد منابع تغذیه و مطالعه مطالب آموزشی شما و همچنین اینترنت بودم که نقشه ساده ای مشاهده کردم چون به منابع تغذیه علاقه زیادی دارم
نقشه مذکور تقدیم میکنم نقاط ضعفی اگه داره بصورت پرسشی بفرمایید تا هم بنده و هم دیگر عزیزان بگردیم دنبال پاسخ
پیشاپیش از توجه حضرت عالی سپاسگزارم

مشاهده فایل‌پیوست 174282

درود

هرچند تابحال دیتاشیت 723 را بصورت عمقی مطالعه نکردم و از این آی سی تجربه ای ندارم.

اما سالی که نکوست از بهارش پیداست.
و صحت و دقت نقشه ای که با ولتاژ متناوب ۲۴ ولت که دارای ماکزیمم ولتاژ کمتر از ۳۴ ولت است ، تغذیه ای با ماکزیمم ولتاژ ۳۵ ولت طراحی کرده قابل تصور است و ارزش بررسی ندارد.

سپاس



[امیر سجاد]

سلام دوست خوبم اقا محیا
اگر میخوای به این منبع تغذیه مسلط شوی . باید دیتا شیت ای سی را بدونی تا مدار را تحلیل کنی . و بقیه مدار هم شبیه منبه تغذیه های است که استاد مهربانم غزال توضیح دادن . فقط باید دیتاشیت ای سی و کارکرد ای سی را باید بدونی.






و دوست خوبم تحلیل مدار با تحلیل داخل ای سی در سایت اتصال کوتاه ( رادیو اماتور ) است.
متشکرم



[امیر سجاد]

سلام
اینم یک نمونه از منبع تغذیه
متشکرم



[محیاجان]

سلام دوست خوبم اقا محیا
اگر میخوای به این منبع تغذیه مسلط شوی . باید دیتا شیت ای سی را بدونی تا مدار را تحلیل کنی . و بقیه مدار هم شبیه منبه تغذیه های است که استاد مهربانم غزال توضیح دادن . فقط باید دیتاشیت ای سی و کارکرد ای سی را باید بدونی.

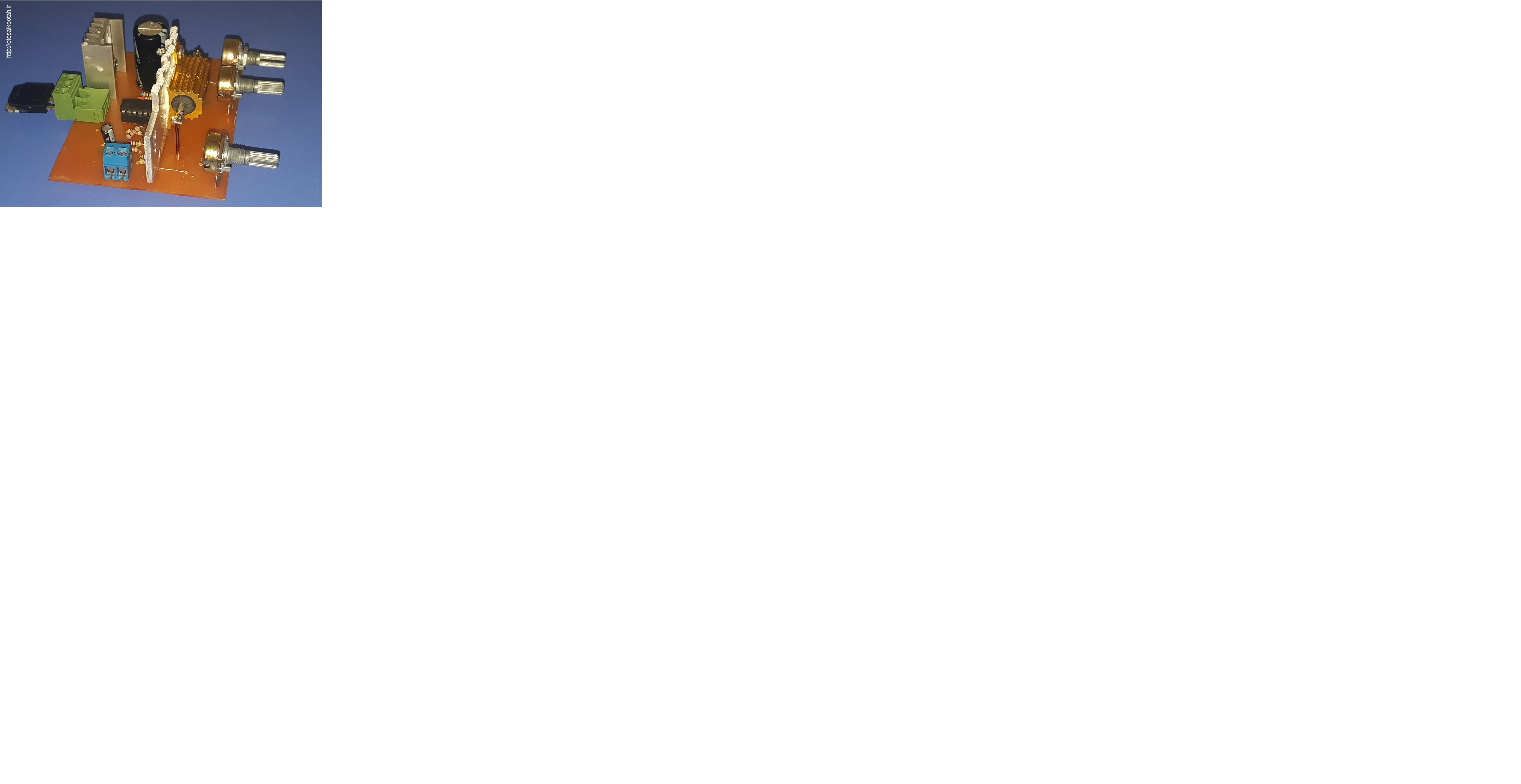

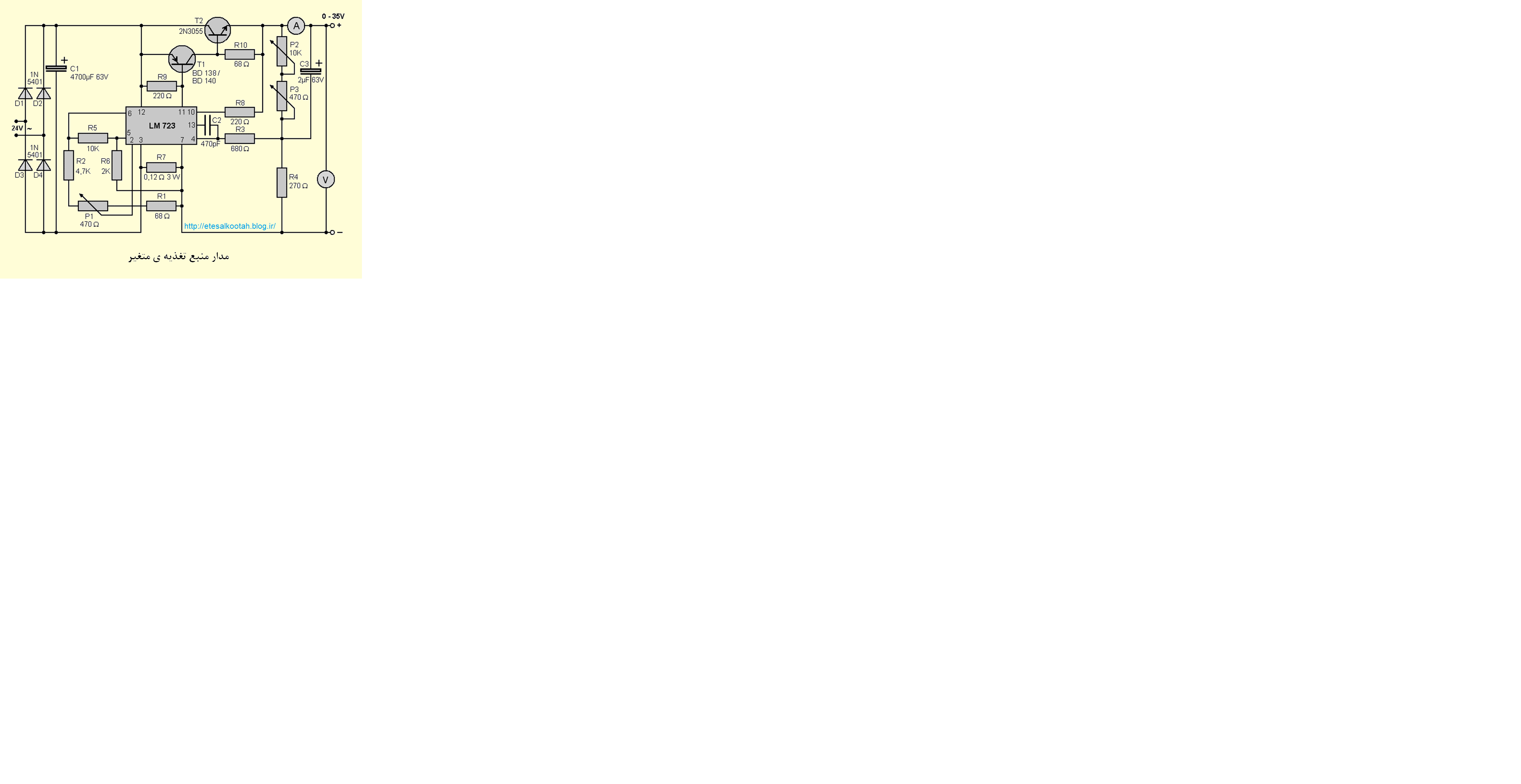

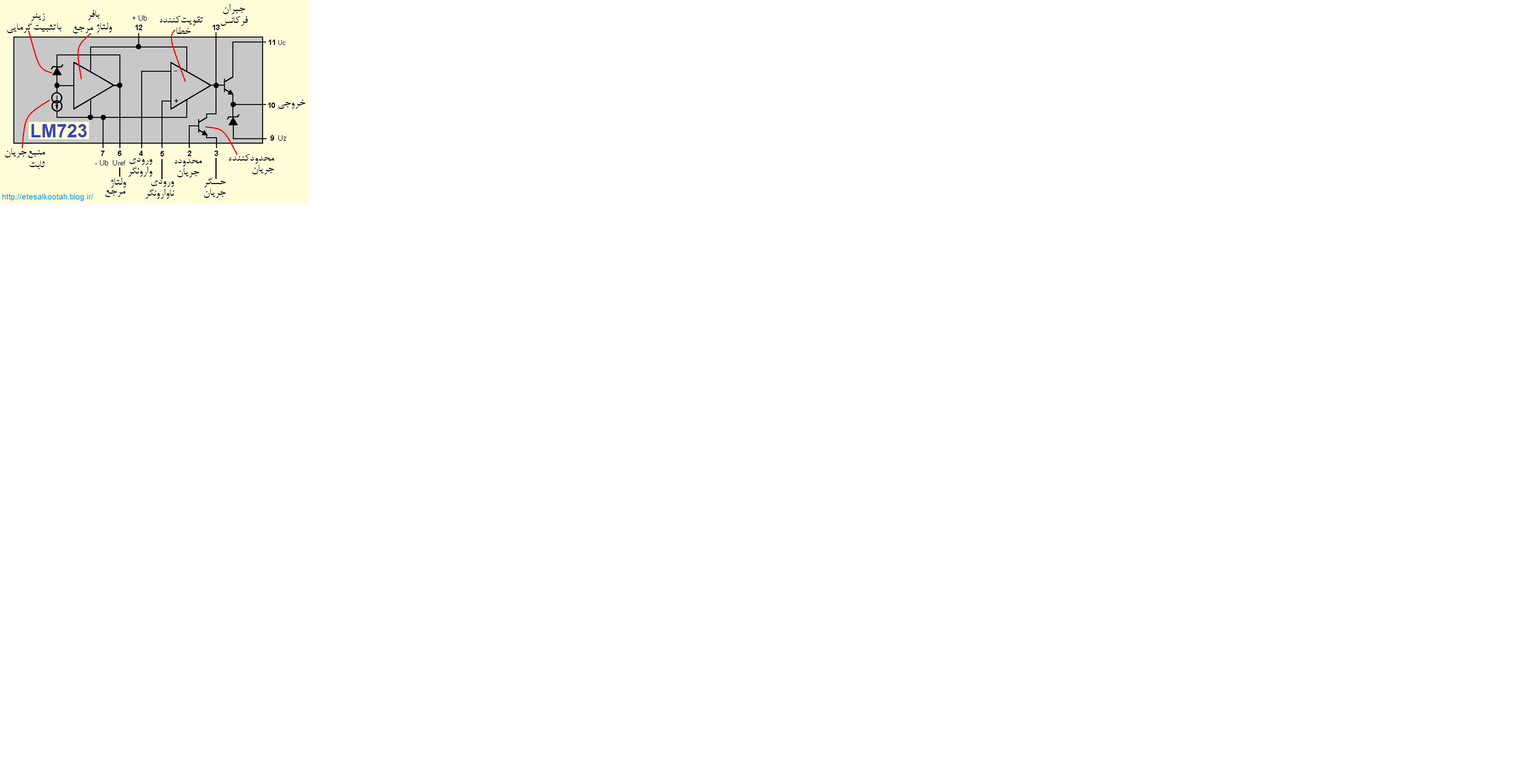

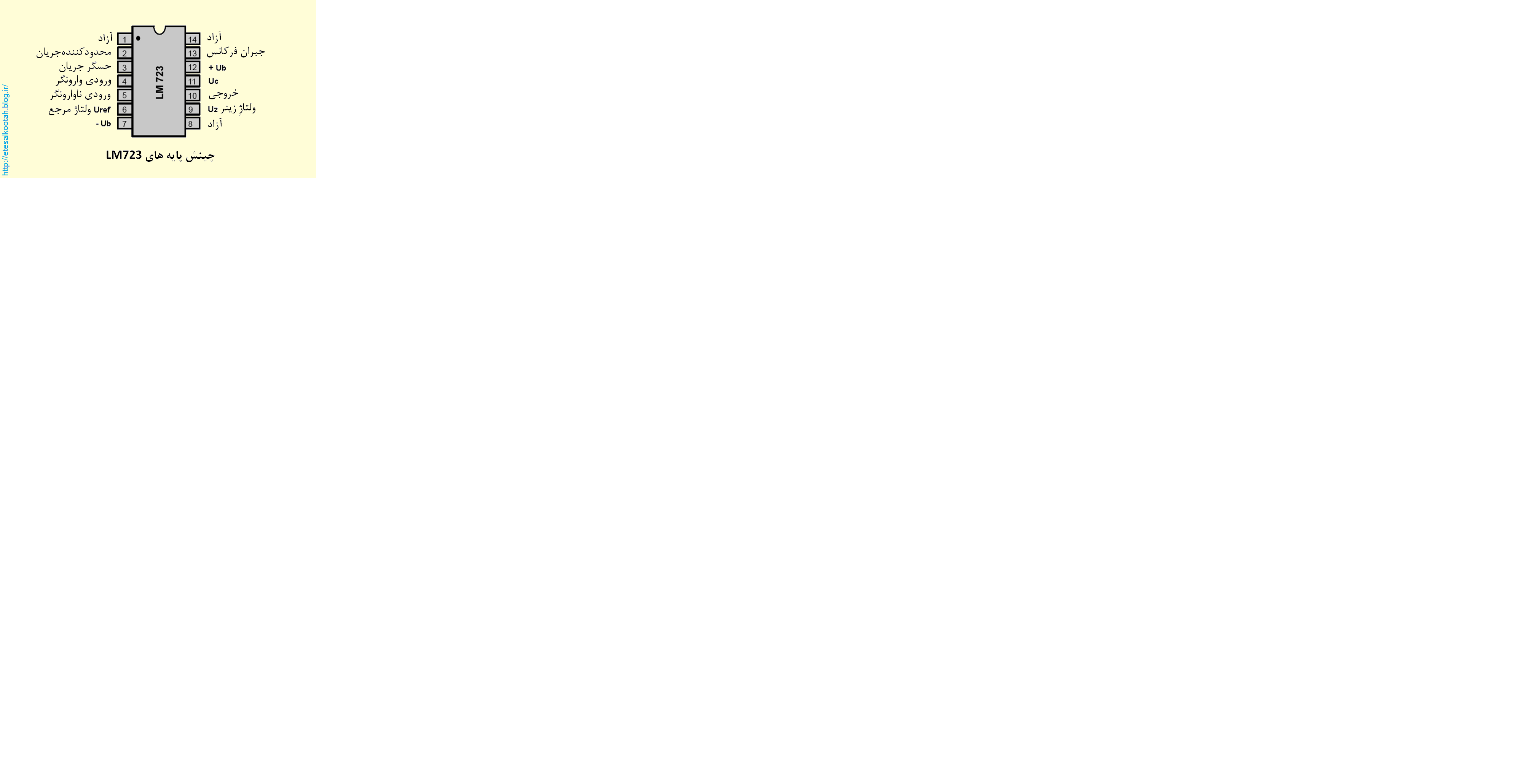

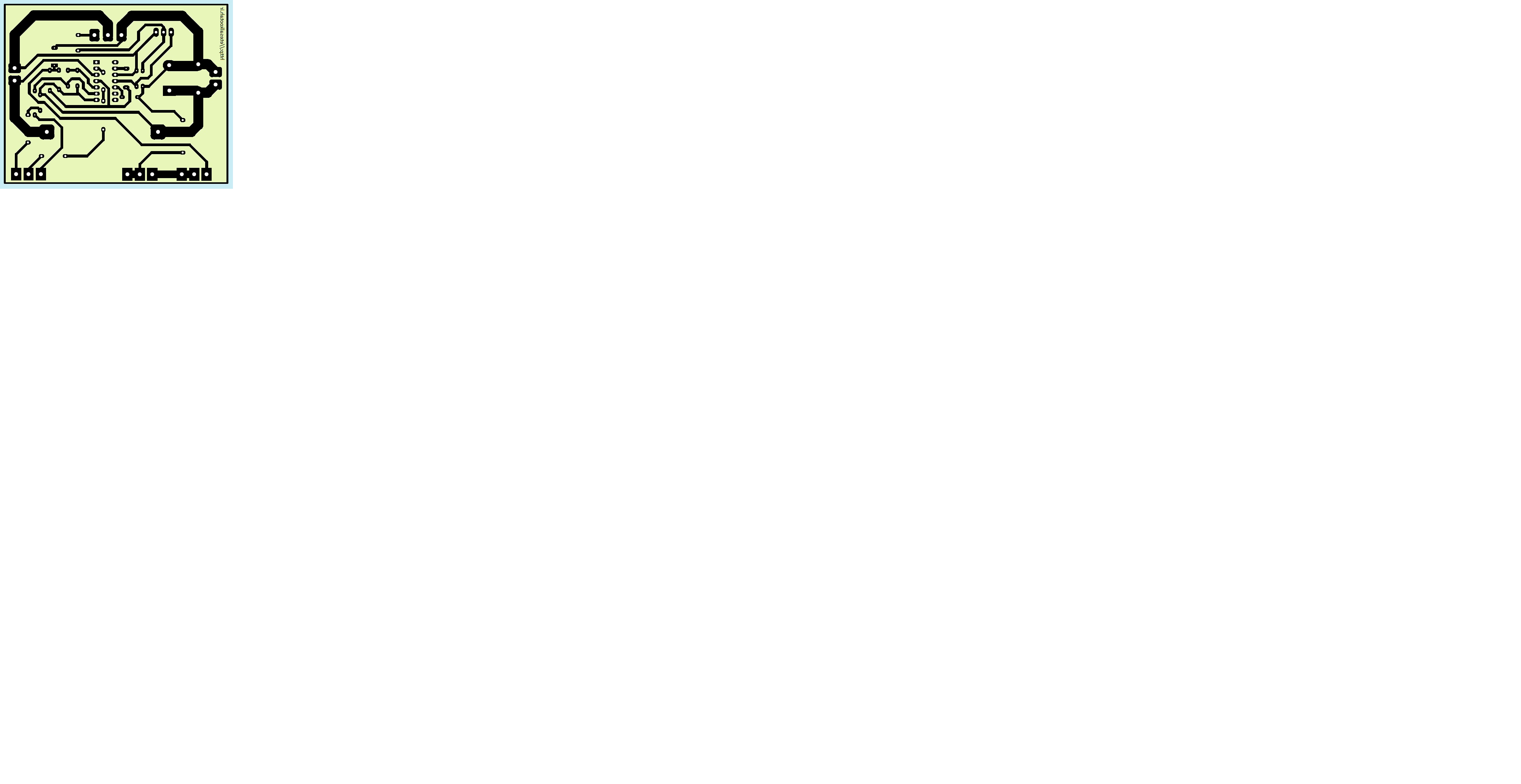

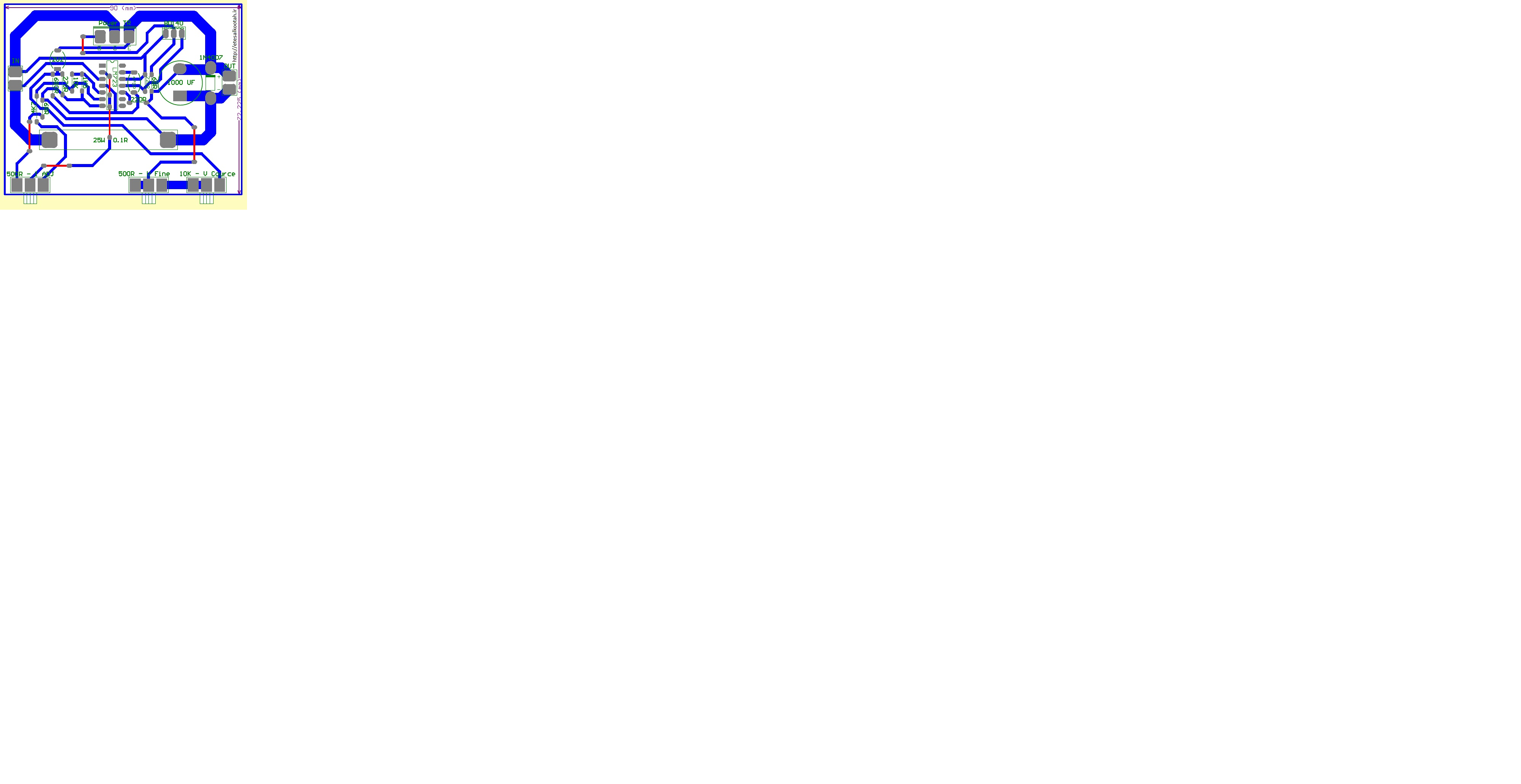

مشاهده فایل‌پیوست 174285
مشاهده فایل‌پیوست 174286
مشاهده فایل‌پیوست 174287
مشاهده فایل‌پیوست 174288
مشاهده فایل‌پیوست 174289
مشاهده فایل‌پیوست 174290
و دوست خوبم تحلیل مدار با تحلیل داخل ای سی در سایت اتصال کوتاه ( رادیو اماتور ) است.
متشکرم

ممنون امیر جان من این مدار تو سایتی که فرمودید دیدم و نقشه با نرم افزار رسم کردم همون طور که استاد عزیز فرمودند برام جای سوال بود حداکثر ولتاژ dc ۳۴ با ولتاژ ۲۴ ولت حالا چطور تا ۳۵ ولت ۳ آمپر خروجی این تغذیه هست مگر اینکه ترانسش ۲۴ ولت ۵ آمپر واقعی باشه البته با ۳۰ ولت خروجی این مدار مشکلی نداره
سپاس



[kaywan206]

درود
حال شما خوبی سلامتی انشاالله همیشه سلامت باشید

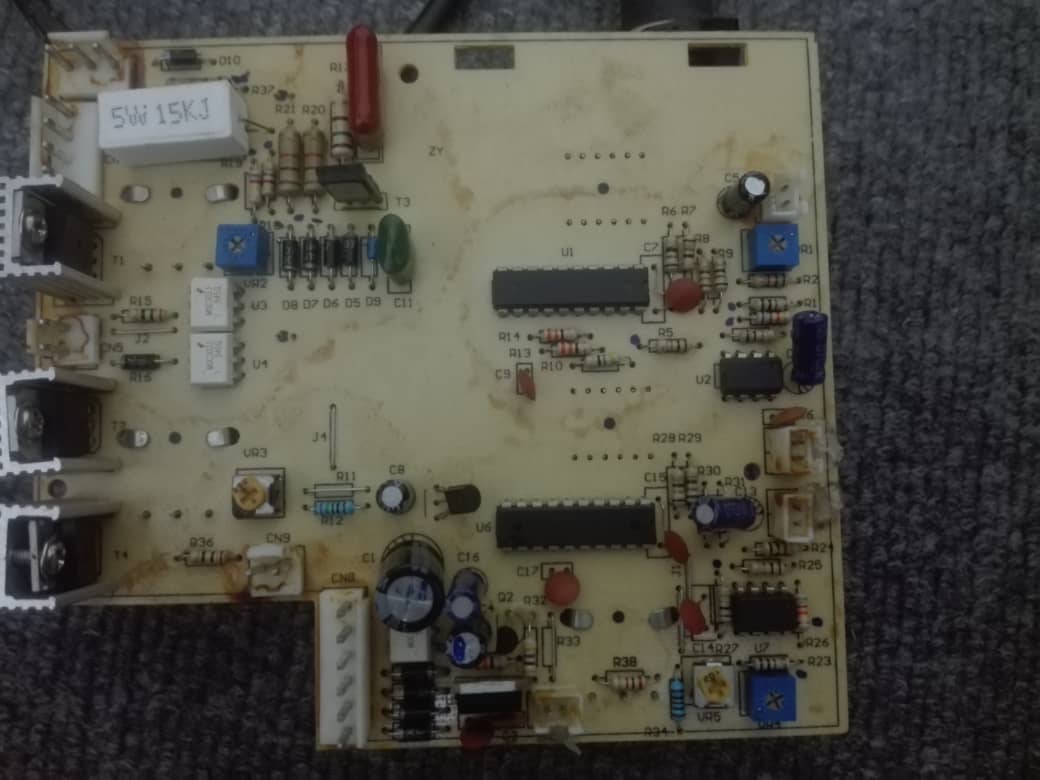

مهندس جان از دست من اعصبانی هستید و میخواهی کمکم نکنی ولی خواهشم از شما کمی به عکس بردی که فرستادم نگاکنید انموقع قضاوت کنید ببینید برد هیتر من از کدام مدل هست .خواهشا نگاهی بندازید.بعد مهندس جان هویه درست شد هیتر هم بادش درست شد ولی مشکلم که الیدی و نمایشگر و گرما هیتر درست نشده  ترایاک T1-T2…T3…T4وایسی U5را تعویض کردم  خواهشا فقط بگید برای گرمای هیتر از کجا باید عیب یابی کنم و مهندس جان المنت و دسته هیتر کلا سالمه خدا خیرت بده منتظر راهنماییهای گرانبایتان هستم



[kaywan206]

سلام



[محیاجان]

درود استاد عزیزم
با توجه به ویژگی آپ آمپ ها در منابع تغذیه فرضا تغذیه متغیری با خروجی 0~15 به این معنی هست که دو سیم تغذیه آپ امپ به صفر ولت و ۱۵ ولت متصل هست که خروجی آپ امپ شده ۱۵ ولت
بنده منبع تغذیه متغیر صفر تا پانزده ولت متغیری با آپ آمپ lm723 دارم که ترانسی با خروجی ۱۵ ولت ۲ آمپر داره
ترانسی قویتر تهیه کردم با خروجی ۲۰ ولت و جایگزین ترانس قبلی همچنین بانک خازنی تقویت کردم بطوریکه قبلا یه خازن ۲۲۰۰ میکرو ۳۵ ولتی داشت و یه خازن دیگه با همین مقادیر اضافه کردم دستگاه روشن و تست کردم همون خروجی صفر تا ۱۵ ولت داره
حالا اگر بخوام خروجی افزایش بدم مثلا تا ۲۰ ولت باید تغذیه آپ امپ رو صفر و ۲۰ در نظر بگیرم که خروجی ۲۰ ولت رو بده
استاد فرموده بودید بدون ارزیابی نقشه مشخص نیست چه تغییراتی لازمه

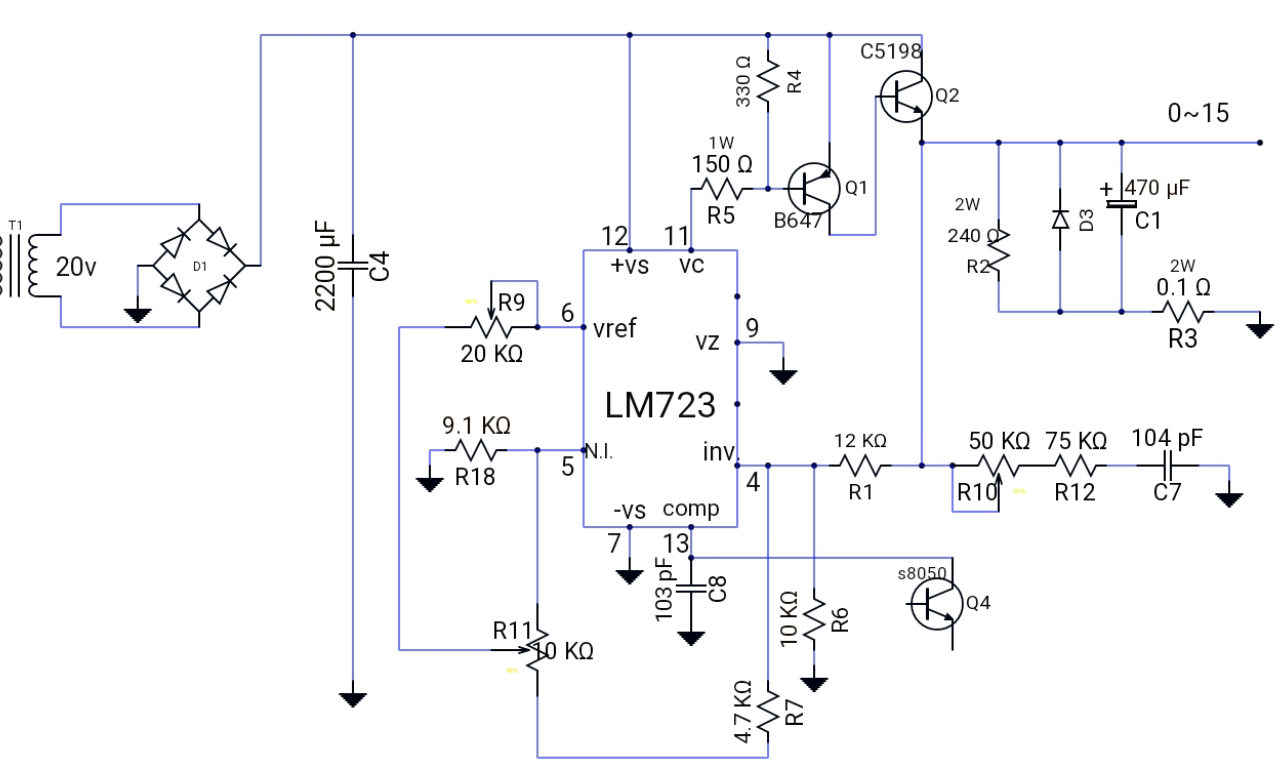

نقشه پایه های آی سی و ترانزیستورها و ولوم البته دست و پا شکسته کشیدم ملاحظه بفرمایید اگر قابل تشخیص بود راهنمایی بفرمایید اگرکه ناقص است نیازی به پاسخ نیست
پیشاپیش عذرخواهی میکنم
سپاس



[behi0021]

سلام استاد عزیز علت رد نشدن محافظ برق از قسمت تایمر چی میتونه باشه . امپLm ۳۲۴ تعویض کردم سوخته بود طرف خودش ال ای دی ها رو میخواسته عوض کنه خراب شده کلن ولتاژ و۲۸ولت رو دارم که از زنر ۲۰ولتی عبور میکنه چند تا تست گرفتم با اینه قطعات و خازن ها سالم نشون میدادن آمدم روی ایسی امپ
و پایهه ۱۱و ۵را با مقاومت ۴.۶کیلو بهم وصل کردم رلع وصل و چراغ تایمر خاموش و چراغ سبز روشن شدن و ۲۲۰در مدار برای مصرف درست شد بعد پایه ۴و۵ را با همون مقاومت تحریک کردم ولی اتفاقی نیفتاد باز محافظ رو خاموش و روشن کردم روی حالت تاخیر باز پایه ۴و۵را به هم وصل کردم ولی هیچ ری اکشنی نداره داره بر عکس عمل میکنه اصلا روی پایه ۴و۵هم ولتاژ ۱۸ولت هست



[غزال]

درود استاد عزیزم
با توجه به ویژگی آپ آمپ ها در منابع تغذیه فرضا تغذیه متغیری با خروجی 0~15 به این معنی هست که دو سیم تغذیه آپ امپ به صفر ولت و ۱۵ ولت متصل هست که خروجی آپ امپ شده ۱۵ ولت
بنده منبع تغذیه متغیر صفر تا پانزده ولت متغیری با آپ آمپ lm723 دارم که ترانسی با خروجی ۱۵ ولت ۲ آمپر داره
ترانسی قویتر تهیه کردم با خروجی ۲۰ ولت و جایگزین ترانس قبلی همچنین بانک خازنی تقویت کردم بطوریکه قبلا یه خازن ۲۲۰۰ میکرو ۳۵ ولتی داشت و یه خازن دیگه با همین مقادیر اضافه کردم دستگاه روشن و تست کردم همون خروجی صفر تا ۱۵ ولت داره
حالا اگر بخوام خروجی افزایش بدم مثلا تا ۲۰ ولت باید تغذیه آپ امپ رو صفر و ۲۰ در نظر بگیرم که خروجی ۲۰ ولت رو بده
استاد فرموده بودید بدون ارزیابی نقشه مشخص نیست چه تغییراتی لازمه
نقشه پایه های آی سی و ترانزیستورها و ولوم البته دست و پا شکسته کشیدم ملاحظه بفرمایید اگر قابل تشخیص بود راهنمایی بفرمایید اگرکه ناقص است نیازی به پاسخ نیست
پیشاپیش عذرخواهی میکنم
سپاس

مشاهده فایل‌پیوست 174472

درود

میخوای با نقشه دیگری تغذیه خودتو ارتقاء بدی .
ولی مکن نیست و طراحی یعنی استفاده از قطعات برای هدف خاص و لذا اینکه آی سی دو نقشه مشابه باشن دلیل یکسان بدن دو هدف نیست .
بهمین خاطر در یک نقشه افزایش تغذیه ورودی ممکنه منجر به افزایش خروجی بشه ولی در دیگری اینطور نباشه.

و اگه بخشی از نقشه دستگاه خود را ارسال کردی دراینصورت پاسخگو نیست و چنین هدفی با بخشی از نقشه قابل پیگیری نیست.

مضافا که عرض کردم دیتاشیت این آی سی را بصورت عمیق بررسی نکردم و از عملکرد آن اطلاع دقیقی ندارم و فعلا فرصت مطالعه آنرا ندارم .

سپاس



[غزال]

سلام استاد عزیز علت رد نشدن محافظ برق از قسمت تایمر چی میتونه باشه . امپLm ۳۲۴ تعویض کردم سوخته بود طرف خودش ال ای دی ها رو میخواسته عوض کنه خراب شده کلن ولتاژ و۲۸ولت رو دارم که از زنر ۲۰ولتی عبور میکنه چند تا تست گرفتم با اینه قطعات و خازن ها سالم نشون میدادن آمدم روی ایسی امپ
و پایهه ۱۱و ۵را با مقاومت ۴.۶کیلو بهم وصل کردم رلع وصل و چراغ تایمر خاموش و چراغ سبز روشن شدن و ۲۲۰در مدار برای مصرف درست شد بعد پایه ۴و۵ را با همون مقاومت تحریک کردم ولی اتفاقی نیفتاد باز محافظ رو خاموش و روشن کردم روی حالت تاخیر باز پایه ۴و۵را به هم وصل کردم ولی هیچ ری اکشنی نداره داره بر عکس عمل میکنه اصلا روی پایه ۴و۵هم ولتاژ ۱۸ولت هست

درود

اولا بنظر میرسه این بخش از آی سی بدرستی عمل میکنه.
ثانیا در هر محافظی نقشه ها و طراحی ها یکسان نیستند و من نمیدونم نقشه محافظ شما چیه که نتیجه آزمایش را پیش بینی کنم

ثالثا باید در تاپیک محافظ ها مطرح میفرمودی و اگه متقاضی نیاز به مطالعه مشکلات و راه حل های محافظ داشته باشه ، نمیتونه اینجا پیدا کنه .

لذا اگر در تاپیکی نقشه محافظ شما وجود داره همونجا مطرح کن و کپی نقشه را هم در پست خود پیوست کن که دنبالش نگردم.
و اگر نقشه وجود نداره ، باید نهایتا نقشه محافظ را بکشی و ارسال کنی تا بتونم آزمایش لازم جهت کشف عیب را پیشنهاد کنم.

سپاس
