مشکل: پاور 380 گرین استارت نمیخورد...

[غزال]

با سلام و تشکر ،
با وصل پاور هیچ ولتاژی روی پایه های آی سی نمیاد.بله کوپلر استفاده شده.
1-در مورد ترانس استندبای بله مطمئنم چون همون ترانسی هست کهبه پایه 12 آی سی متصل میشه و از طرفی هم پایه های اولیه آن به ماسفت قدرت وصل هست
2-این مورد رو هنوز تست نکردم داخل برد تست کنم یا بیرون برد تست 6حالته رو روی اون انجام بدم؟
3-منظورتون خازنهای ورودی هست؟ میتونم با یه جفت خازن از یه پاور سالم تعویض کنم.الان دارم میرم سرکار شب نتیجه این دو مورد رو اعلام میکنم ممنون از توجه تون

سلام
1- شش حالت را داخل مدار تست کنید
2- بله منظورم بزرگترین خازن پاور است که 2 تا است
3- ولتاژ سورس درین چند ولت است ( یعنی یک پروب ولتمتر به سورس و دیگری به درین ( پایه وسط ) )
4- ولتاژ هر خازن بزرگ را اعلام کنید ( یعنی پروب ها به دو پایه خازن متصل شود )
گرچه ابتدا باید ولتاژ استند بای درست شود
ولی عدم وجود ولتاژ در اولیه دو ترانس دیگر اشکال داره لذا ببینید اولیه این دو ترانس به پایه وسط فت مربوطه متصل است یا به پایه کناری فت

سپاس



[yp1248]

سلام
1- شش حالت را داخل مدار تست کنید
2- بله منظورم بزرگترین خازن پاور است که 2 تا است
3- ولتاژ سورس درین چند ولت است ( یعنی یک پروب ولتمتر به سورس و دیگری به درین ( پایه وسط ) )
4- ولتاژ هر خازن بزرگ را اعلام کنید ( یعنی پروب ها به دو پایه خازن متصل شود )
گرچه ابتدا باید ولتاژ استند بای درست شود
ولی عدم وجود ولتاژ در اولیه دو ترانس دیگر اشکال داره لذا ببینید اولیه این دو ترانس به پایه وسط فت مربوطه متصل است یا به پایه کناری فت

سپاس

1-در حالت درین(منفی)و سورس(مثبت)---> عدد510 مولتیمتر در حالت تست دیود
2-درحالت گیت(منفی)سورس(مثبت)--->عدد 770 مولتیمتر در حالت تست دیود
در بقیه حالتها بینهایت
3- ولتاژ 2سرخازنهای ورودی هرکدام 152 ولت که با تعویض خازنها هرکدام162ولت شد همینطور خازن سرامیکی
4-ولتاژ درین سورس فکر میکنم کمتر از 200میلی ولت بود چون مولتی متر من عدد -1 رو در همه رنجها نشون میداد...
با تشکر از شما استاد گرامی...
پایه های کوپلر هم اصلا ولتاژی نداشتند...



[غزال]

1-در حالت درین(منفی)و سورس(مثبت)---> عدد510 مولتیمتر در حالت تست دیود
2-درحالت گیت(منفی)سورس(مثبت)--->عدد 770 مولتیمتر در حالت تست دیود
در بقیه حالتها بینهایت
3- ولتاژ 2سرخازنهای ورودی هرکدام 152 ولت که با تعویض خازنها هرکدام162ولت شد همینطور خازن سرامیکی
4-ولتاژ درین سورس فکر میکنم کمتر از 200میلی ولت بود چون مولتی متر من عدد -1 رو در همه رنجها نشون میداد...
با تشکر از شما استاد گرامی...
پایه های کوپلر هم اصلا ولتاژی نداشتند...

سلام
پاسخ شما کامل و وزین و رسا است ممنونم
دو خازن بزرگ سری هستند بطوریکه منفی یکی به مثبت دیگری است و این دو پایه مشترک مورد نظرم نیست ولی پایه منفی خازن که انتهای سری است و با خازن دومی مشترک نشده و تنهاست نقطه A فرض کن

اهم سورس ( فت استندبای ) نسبت به نقطه A را اعلام کن (از دو طرف )
یعنی یک پروب اهم متر به سورس و دیگری به A ( و برعکس)

سپاس



[yp1248]

سلام
پاسخ شما کامل و وزین و رسا است ممنونم
دو خازن بزرگ سری هستند بطوریکه منفی یکی به مثبت دیگری است و این دو پایه مشترک مورد نظرم نیست ولی پایه منفی خازن که انتهای سری است و با خازن دومی مشترک نشده و تنهاست نقطه A فرض کن

اهم سورس نسبت به نقطه A را اعلام کن (از دو طرف )
یعنی یک پروب اهم متر به سورس و دیگری به A ( و برعکس)

سپاس

با تشکر از شما که با حوصله راهنمایی میفرمایید.
اهم سورس نسبت به نقطه A اگر :
1-سورس(مثبت)و A(منفی) باشد : 790 اهم
2-سورس(منفی)و A(مثبت)باشد : 28.7 کیلو اهم



[غزال]

با تشکر از شما که با حوصله راهنمایی میفرمایید.
اهم سورس نسبت به نقطه A اگر :
1-سورس(مثبت)و A(منفی) باشد : 790 اهم
2-سورس(منفی)و A(مثبت)باشد : 28.7 کیلو اهم

سورس را بسمت A تعقیب کن و ببین چه قطعاتی بین سورس و A سری شده و اعلام کن .

سپاس



[غزال]

اگه فادر به تعقیب مسیر یاد شده نیستید کلیه قطعاتی که به سورس استندبای متصل شده اعلام کنید تا مشخص کنم چگونه تعقیب کنید

سپاس



[yp1248]

اگه فادر به تعقیب مسیر یاد شده نیستید کلیه قطعاتی که به سورس استندبای متصل شده اعلام کنید تا مشخص کنم چگونه تعقیب کنید

سپاس

سلام استاد غزال ،

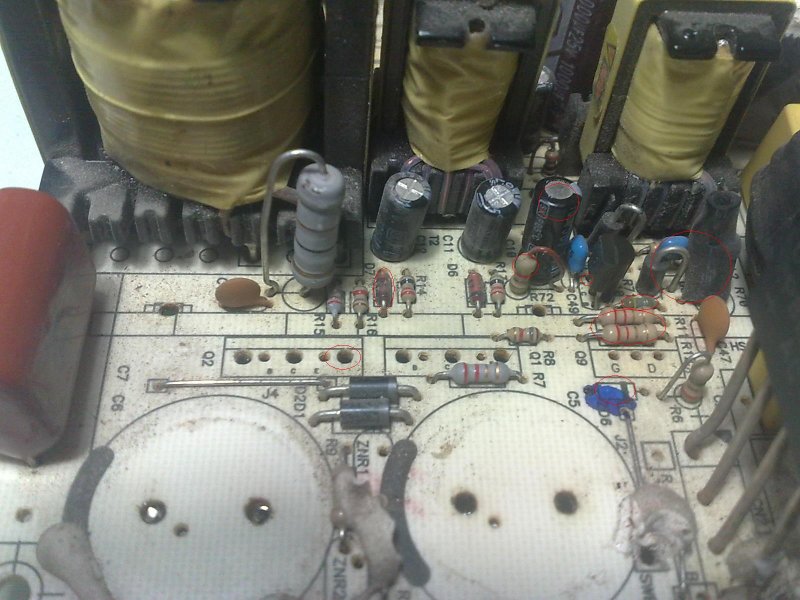

قطعاتی که با سورس متصل هستند رو با تصویر مشخص کردم :

فکر میکنم فقط دیود زینر ZD6 باشه که روی این برد نیست و برش داشتم
امیدوارم تصویر گویا باشه.
ممنون



[غزال]

سلام استاد غزال ،
قطعاتی که با سورس متصل هستند رو با تصویر مشخص کردم :
مشاهده فایل‌پیوست 79397
فکر میکنم فقط دیود زینر ZD6 باشه که روی این برد نیست و برش داشتم
امیدوارم تصویر گویا باشه.
ممنون

سلام
اصلا متوجه نشدم
توضیح دهید سورس مورد اشاره چگونه به خازن بزرگ یا نقطه a متصل شده
مثلا باید بگویید سورس به یک مقاومت 1 اهم و سپس به آند DX و کاتد این دیود به نقطه A متصل است

من از این تصویر چیزی نمی فهمم لااقل توضیح دهید این قطعات چیست و چه مشخصاتی داره اولا من نمیتونم از زاویه های مختلف قطعات را ببینم و تشخیص بدم و ثانیا شما باید پاسخگویی را ساده تر کنید تا اساتید را راغب به پاسخگویی کنید ولی شما با ارسال تصویر درواقع فرمودید قطعه ای که جلوی چشم منه و میتونم بگم و نگفتم خودت بررسی کن شاید بعد از یکساعت بفهمی
زیان این شیوه متوجه خودتان است

اگر شرح قطعات براتون سخته میتونید نحوه اتصال قطعات مربوطه را روی کاغذ بکشید و تصویر آنرا ارسال کنید )
اگه R11 , R12 در این مسیر است مقاومت آنرا داخل مدار اعلام کن و اگه بزرگتر از حدود 2 اهمه دراینصورت سوخته
اهم D6 را داخل مدار از دو طرف اعلام کن


برخلاف پست اخیر ، پست قبلی شما کامل و عالی بود
سپاس



[yp1248]

سلام استاد غزال عزیز ،
من فکر کردم با تصویر شما راحت تر بتونید کمک کنید. اون مقاومتهایی که اشاره کردید مقدار2.2 دارند و مقاومت کناریش 36اهم سعی میکنم موارد مفصلتر رو هم بنویسم .
از توجه تون بسیار سپاسگذارم...



[غزال]

سلام استاد غزال عزیز ،
من فکر کردم با تصویر شما راحت تر بتونید کمک کنید. اون مقاومتهایی که اشاره کردید مقدار2.2 دارند و مقاومت کناریش 36اهم سعی میکنم موارد مفصلتر رو هم بنویسم .
از توجه تون بسیار سپاسگذارم...

سلام

اگر 2.2 اهمی به سورس متصله ببین طرف دیگر این مقاومت به کجا متصله با یک نظر فورا مشخص میشه که طرف دیگر 2.2 به خازن بزرگ متصله یا نه
درهرصورت اهم 2.2 را در داخل مدار اعلام کن ( با 36 اهمی کاری ندارم )

چرا قطعات را از مدار جدا کردی ؟!

تعمیر باید با حداقل لحیمکاری و حداقل دخل و تصرف انجام بشه
شما فقط فورا پاسخ منو بده بسرعت درست میشه بعد از 4 ساعت دو قطعه از تصویر که از بقیه مشخص تره اعلام کردی
آیا پاور متعلق به شخص دیگر و جای دیگری است که برات تصویر میفرسته و بیشتر از چیزی که من دیدم ندیدید ؟ و منتظر پاسخ شخص ثالث هستید ؟

دراینصورت بگو در تصویر پشت برد پایه های فت استندبای و پایه قطعات مربوطه را مشخص کنه تا پانتومیم تعمیر کنیم

سپاس
