سلام

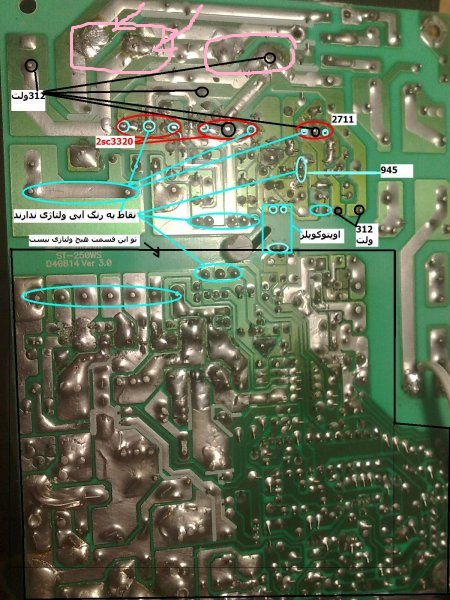

تصویر پشت برد خوبه ولی تصویر بخش کوچکی از روی برد را ارسال فرمودید
ولتاژ استندبای خرابه و احتمالا ترانزیستور متصل به ترانس کوچک طرف برق شهر (ترانس بزرگ نه ) خرابه یا کوپلر مربوطه
ابتدا ولتمتر را به یکی از ولتاژهای خروجی متصل کنید و سپس پاور را روشن کنید اگر یک لحظه ولتاژ داشته باشید کوپلر خرابه
شماره آی سی ها را اعلام کنید
ضمنا سوختن ترانس بسیار بعیده
سلام
تصویر پشت برد خوبه ولی تصویر بخش کوچکی از روی برد را ارسال فرمودید
ولتاژ استندبای خرابه و احتمالا ترانزیستور متصل به ترانس کوچک طرف برق شهر (ترانس بزرگ نه ) خرابه یا کوپلر مربوطه
ابتدا ولتمتر را به یکی از ولتاژهای خروجی متصل کنید و سپس پاور را روشن کنید اگر یک لحظه ولتاژ داشته باشید کوپلر خرابه
بنظر من تصویر داره خازن و لحیم فابریک نشون میده و تعویض نشده
درهر صورت اول باید ولتاژ استندبای را درست کنید

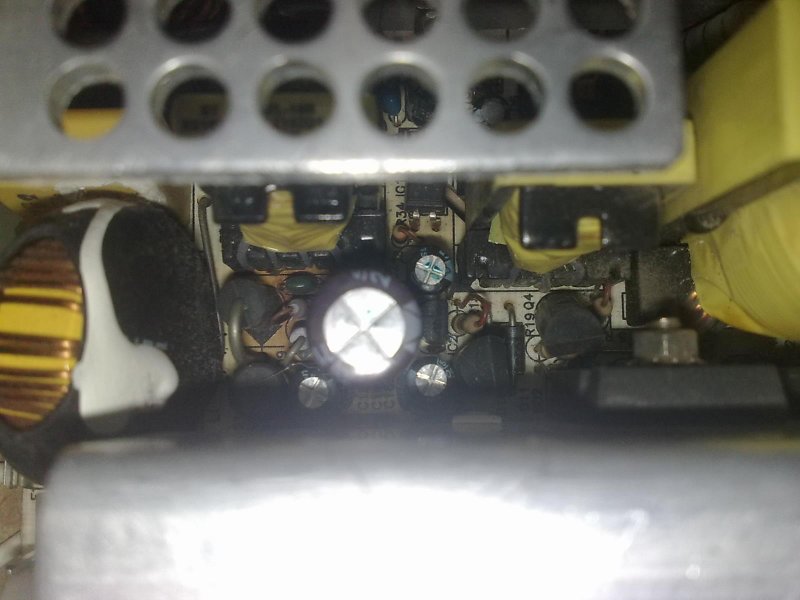

شماره آی سی ها و تصاویر کاملتر از روی برد چی شد ؟
سلام

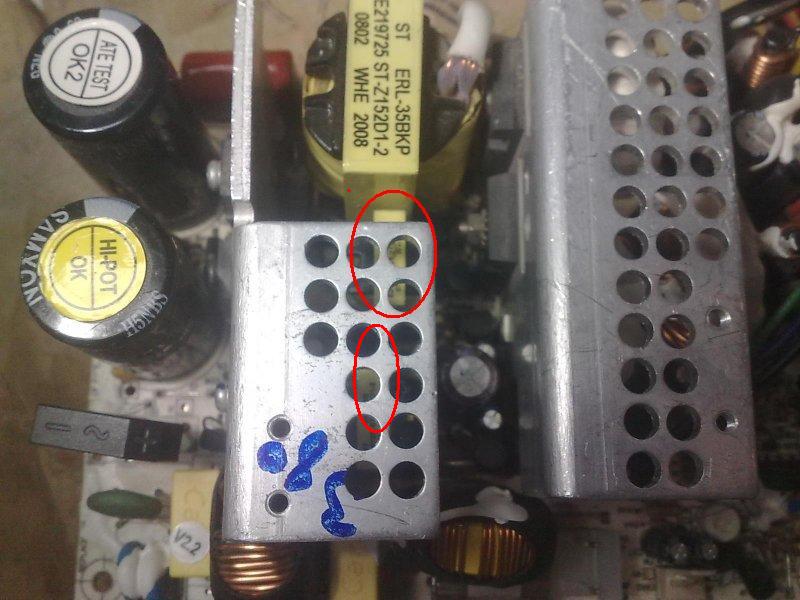

1- با توجه به تصویر تازه بنظر میرسه یک ترانس کوچک دیگه هم هست که با کادر قرمز دیگری در تصویر زیر مشخص کردم و لذا ولتاژ پایه اولیه این ترانس را هم اعلام کنید
2- ولتاژ پایه 12 آی سی 7500 را تست کنید اگر ولتاژ نداشت آنرا تعقیب کنید که از طریق یک دیود به ترانس کوچکی متصله که این ترانس ترانس استندبای است ببین پایه های اولیه این ترانس ولتاژ داره ( منفی ولتمتر را در اندازه گیری ولتاژ 7500 به بدنه و برای ولتاژ اولیه ترانس ها به منفی خازن بزرگ متصل کن )
