مشکل: ولتژ زیاد و نوسان روی منبع تغزیه گیرنده دیجیتال

[majid75t]

سلام دوستان خسته نباشید
منبع تغزیه گیرنده دیجیتال هست که خروجیهای درج شده روی اون 5v . 19v. 3/3 هست منبه تغزیه ای سی اون مرخص شده و فیوز سوزونده بود که مراحل تعویض و برسی انجام شد اما در حال حاضر با نوسان و زیادی ولتاژ روبرو هستم تقریبا تمامی قطعات تعویض شد از قبیل کوپلر ترانزیستور ۴۳۱ خازنها و خازن عدسی ۱۰۴ دیودهای اولیه ۴۰۰۷ ولی مشکل حل نشد خسته کرده راهنمایی بفرمایید
ولتاژ ۵ رو ۱۸ دارم
ولتاژ ۱۹ رو ۵۰ به بالا دارم
ولتاژ ۳.۳ رو با نوسان از ۳.۳ تا ۶ الی ۷



[soraty]

سلام

اگر قطعات بخصوص مقاومت (در صورت تعویض) همان مقدار خودش استفاده شده و فرمودین کوپلر تعویض شده

باید تغذیه درست باشد. مگر اینکه اهمتر خراب باشد یا منبع تغذیه به مصرف کننده (بار) وصل نباشد اشتباه نشان

میدهد.



[144287928]

سلام
لطفا عکس از مدار بزارین
مشخص کنین فید بک مدار از کدوم ولتاژ هست البته به احتمال زیاد از ولتاژ ۳.۳ ولت باید باشه که نوسان داره و برای همین تمامی خروجی ها افزایش پیدا کرده
در بیشتر مواقع وقتی این مشکل پیش میاد که مدار فید بک از کار بیفته و ولتاژ اینجوری بالا میره
نمونه مشابه داشتم منبع ۱۲ ولت ۵ آمپر که پایه مقاومتی که به ۴۳۱ میرفت لحیم سردی داشت و قطع شده بود و خیلیم سر کارم گذاشت اخر سر زیر لوپ بدقت بازرسی کردم و متوجه لحیم سردی شدم



[majid75t]

سلام
لطفا عکس از مدار بزارین
مشخص کنین فید بک مدار از کدوم ولتاژ هست البته به احتمال زیاد از ولتاژ ۳.۳ ولت باید باشه که نوسان داره و برای همین تمامی خروجی ها افزایش پیدا کرده
در بیشتر مواقع وقتی این مشکل پیش میاد که مدار فید بک از کار بیفته و ولتاژ اینجوری بالا میره
نمونه مشابه داشتم منبع ۱۲ ولت ۵ آمپر که پایه مقاومتی که به ۴۳۱ میرفت لحیم سردی داشت و قطع شده بود و خیلیم سر کارم گذاشت اخر سر زیر لوپ بدقت بازرسی کردم و متوجه لحیم سردی شدم

درود
هر کاری کردم نشد عکس اپلود کنم



[majid75t]

والا خستم کرده سر کارم گذاشته این تغزیه

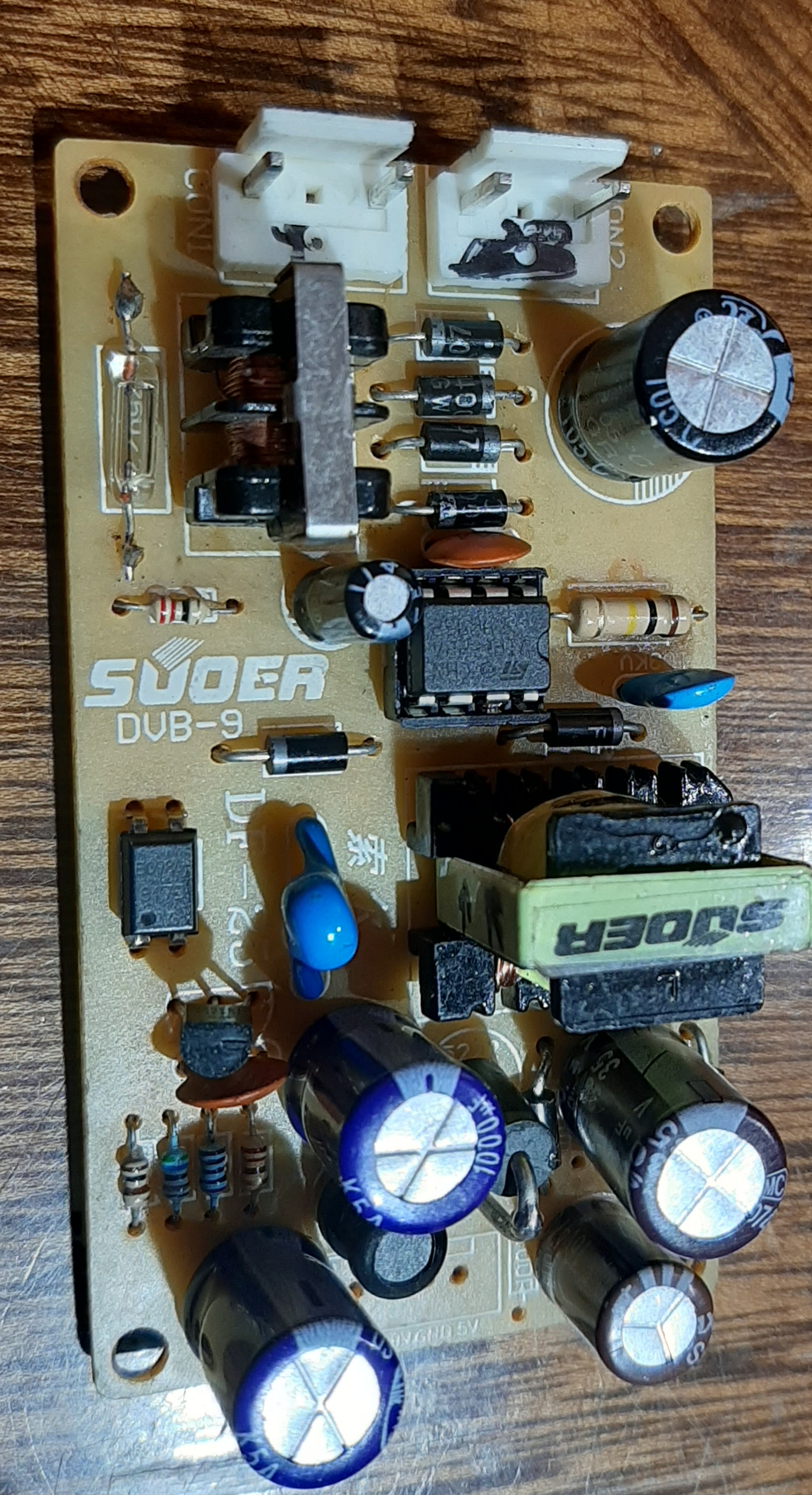

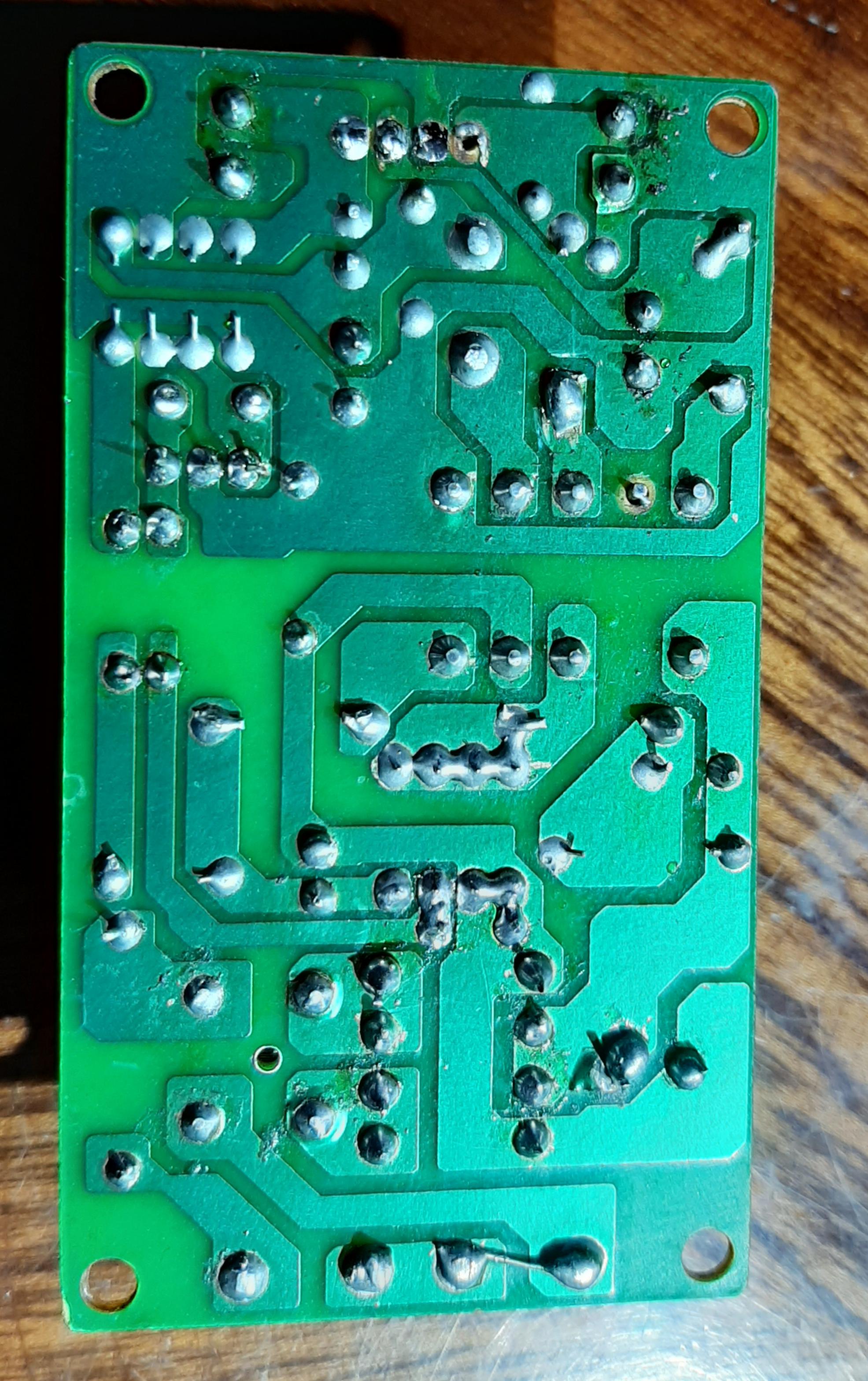

تو عکس پایین اونایی رو علامت زدم تعویض نکردم مابقی همه تعویض



[بهار من]

سلام
خازن کنارایسی هم تعویض کن.

فرستاده شده از SM-G610Fِ من با Tapatalk



[heical]

اون خازن کوچولوی بغل آی سی رو تعویض کنید اگه درست نشد به نظر می رسه مدار فیدبک از ولتاژ ۳.۳ نمونه می‌گیره. توی مسیر المانها رو تست کنید مخصوصا خازن ها



[majid75t]

خازن کوچیک 22mf - 50v رو هم تعوض کردم درست نشد



[144287928]

مولتی مترو به خروجی وصل کنید و برای یک لحظه سمت دیودی اپتو کوپلر اتصال بدید و ببینین تغذیه باز به همین صورته یا قطع میشه ؟



[behi0021]

خازن کوچیک 22mf - 50v رو هم تعوض کردم درست نشد

همه اینها دخیل بودن در ولتاژ و پایداری که تعویض کردین شما الان نوسان ولتاژ و بالاتر یودن از حد طبیعی دارین تو این مدار نمونه گیری از ولتاژ توسط سه مقاومت کنار هم که درقسمت ثانویه هستن انجام شده و توسط خازن عدسی به پایه 431میرسه خرابی یا کم بودن هر کدام از این سه تا باعث فرستاده شدن فیدبک اشتباه به ایسی بشه دو تا مقاومتم که اون سمت مدار داری که احتمال زیاد سالم خستن ولی تغییر جزیی تو مقاومتشون ایجاد رپیل میکنه یه سرشونو آزاد کن اهمشونو با مقدار واقعیشون چک کن مطمن باش بجواب میرسی اگر باز یکدرصد نشد دوتا دیود قبل ترانس را عوض کن
