مشکل: هود لمسی مارک البرز

[saeedesgh]

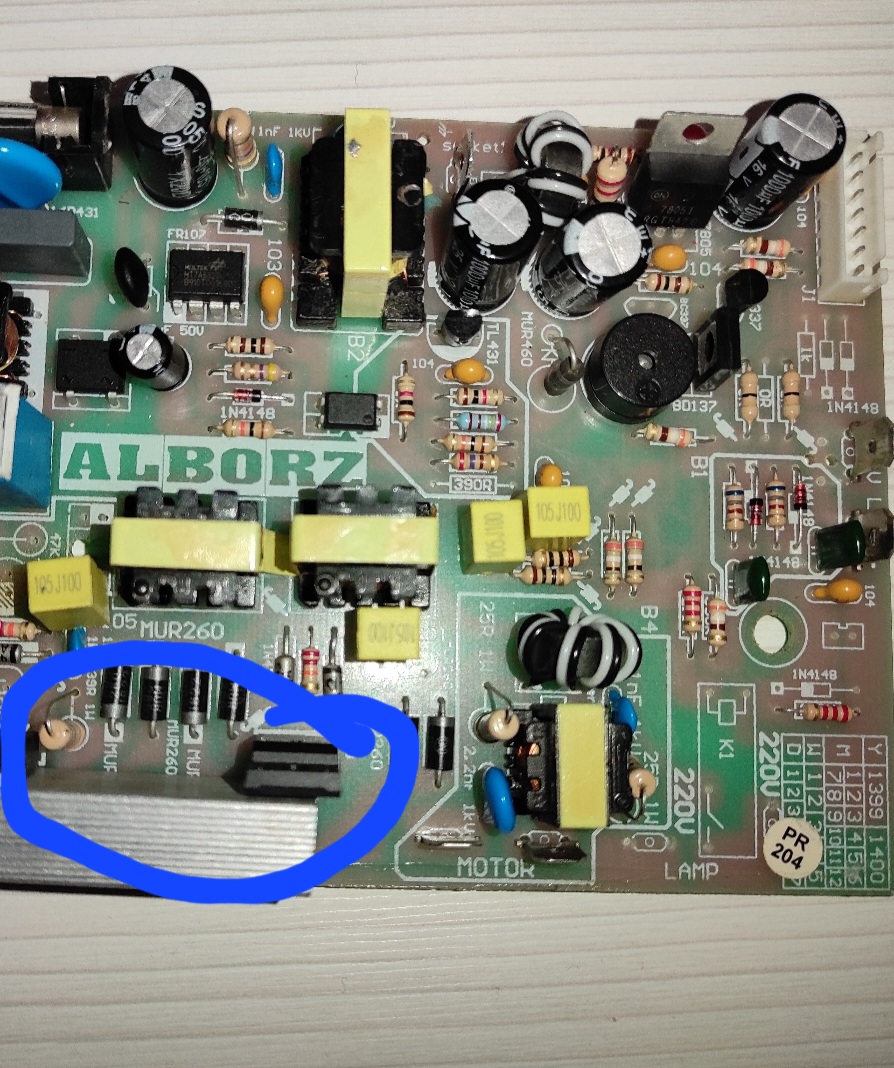

عزیزان راهنمایی بفرمائید خواهشاً

این برد چند تا ولتاژ خروجی داره
که از ظاهرش بر میاد
یه 12 ولت احتمالا 1 آمپر برا ال ای دی ها
و یه 5 ولت حداکثر 1 آمپر برا صفحه نمایش و برد کنترل
از ظاهر برد به نظر میاد موتورش دی سی باشه
اما چند ولت هستش نمیشه تشخیص داد
مگر اینکه قسمت پایین برد که احتمالا برا کنترل موتور هستش
نقشش بیاد رو کاغذ تا راحتر بشه فهمید



[H.kanbary]

دوست من درود موتور هود با برق AC چون که یکی از سوکتاش مستقیم وصله به برق ورودی AC



[H.kanbary]

تشکر دوست من طبق بررسی که کردم ترانس چاپر در ورودیش دو سیم پیچ داره که دوتا به هم راه میداد و دوتا دیگه اتصال باز بود از داخل قعطی داره ظاهرا ای سی هم پایه 1و5678 هم بهم راه میدند پایه 1 طبق دیتاشیتvssو پایه ۵تا۸ هم swهستش



[pal.reza]

سلام دوستان طبق تجربه ای که از تعمیر این برد دارم ترانس چاپر خراب میشه شما میتونی برای مطمعن شدن ترانس رو باز کنید و زیر لوپ بگیرید ببینید سیم های نازک سمت ورودی وصل هستند یا نه
اکثرا من میبینم سیمشون سوخته و خراب شده



[soheiloooooo]

دقیقا ایرادتون از همین ناحیه هست و با نصب یه تغذیه مجزا کارتون رو راه بندازین



[soheiloooooo]

من از همین برد به دستم رسیده و موتور فنش اروم میچرخه و خروجی در حد ۱۹۰ولت داره.ماسفتها هم سالمن.باید کدوم قطعات رو‌چک کنم.از همین برد نو برای فروش کجا میتونم پیدا کنم؟



[Elec.ehsan]

درود
دوست عزیز این برد هیچ مشکلی نداره . پنل لمسی را بازکن یه تریاک داره داخلش تعویضش کن مال کنترل دور موتوره . برد پنل هم به دقت بررسی کن ببین اکسیدگی ولحیم سردی نداشته باشه . برد پاور هیج ایرادی نداره الکی قطعه و آداپتور و ....... حروم نکن. راه اندازه برد پاور فقط وفقط با برد پنل تاچ امکانپذیره درواقع الان اگه برد پاور را ب تنهایی ۲۲۰ بدی هیچ خروجی نداری باید برد تاچ هم وصل کنی از اتصال سوکت و تک تک سیمهای رابط بین تاچ و پاور هم مطمئن شو
موفق باشی



[ایلیا۹۱]

سلام دوستان شماره اون دوتا ترانزیستور را کسی میتونه اعلام کنه من هم یکی دارم که همه جاش سالمه فقط اون دوتا ترانزیستور راه انداز موتور را برداشته اند



[infoshinfo]

سلام دوستان شماره اون دوتا ترانزیستور را کسی میتونه اعلام کنه من هم یکی دارم که همه جاش سالمه فقط اون دوتا ترانزیستور راه انداز موتور را برداشته اند

سلام.

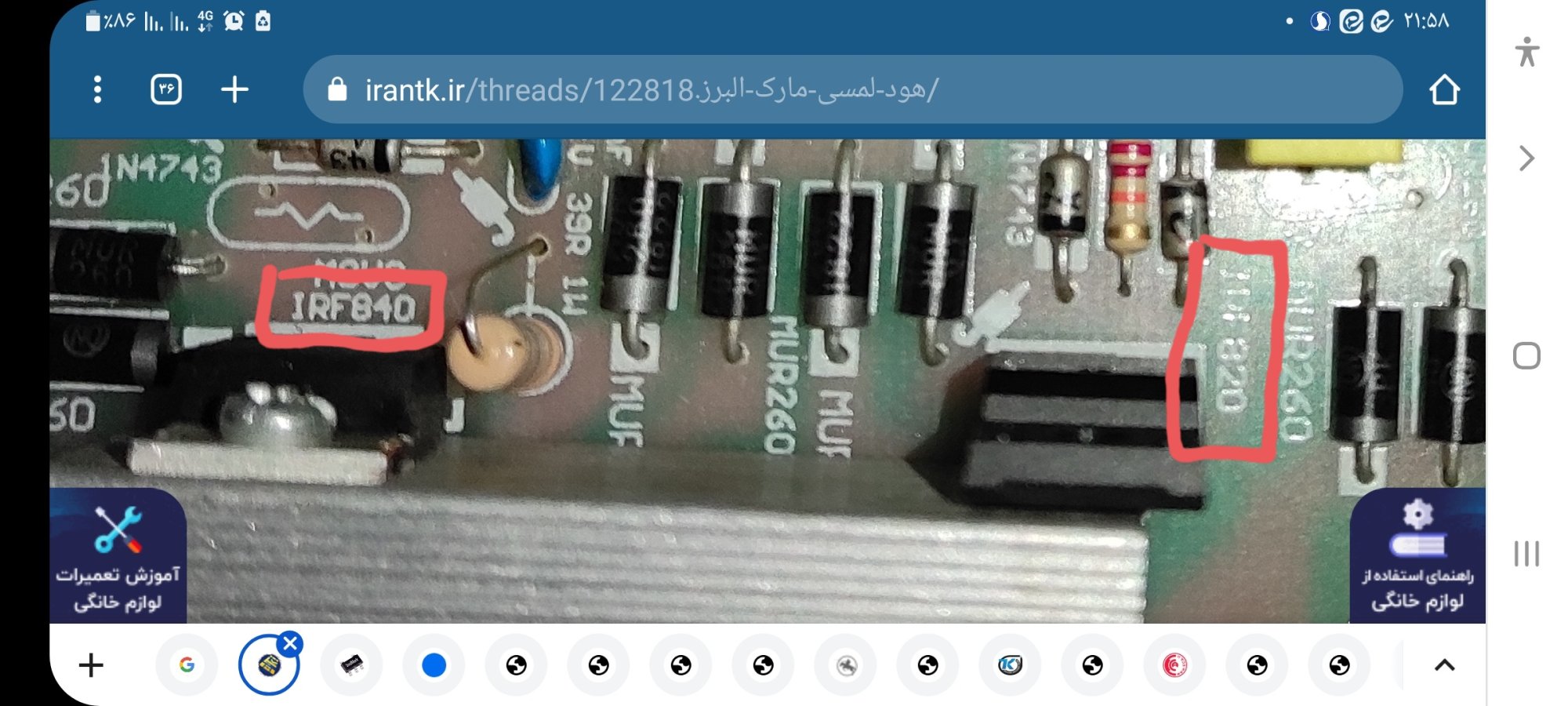

طبق تصویری که دوستمون در ابتدای تاپیک پیوست کرده؛ روی برد شماره‌های قطعات درج شده.
سمت راست تصویر: IRF820
و سمت چپ: IRF840



[ایلیا۹۱]

سلام دوست عزیز ایا میتوان بجای ترانزیستور irf820 هم irf 840 جاگذاری کرد؟ممنون از لطف شما استاد بزرگوار
