نیازمند شماتیک برد DVR8Ch-AHB7008T-3520DV3-6158c V1.01B

mr-ha

کاربر
2014-06-17
259
81
سلام به همه دوستان یه دستگاه Dvr نونیم اوردن که روشن نمیشه،برد که چک کردم دیدم چندتا از پدهای زیر ای سی ایپرام و ای سی فلش از بین رفته،ولی متاسفانه نمیتونم روی برد مسیر پیدا کنم،کسی از دوستان اگه تجربه مشابه یا نقشه این برد داره،لطفا اطلاع بده،هزینه هم پرداخت میکنم.
ممنون


mr-ha

کاربر
2014-06-17
259
81
ای سی اپیرام : 24c08
ای سی فلش : 25l12833f

ای سی اپیرام پایه های 1 و 2 و 3 از روی برد قطع شده ، که طبق دیتاشیت میشه پایه های A0,A1,A2 و ای سی فلش هم،پایه 7 قطع شده، که میشه پایه RESET#/SIO3


meahdi

VIP+ افتخاری
کاربر
2008-01-31
1,063
12,338
ایران
سلام
عکس مدار رو ارسال کنید
معمولاً پایه های 1 و 2 و 3 و 4 و 7 آیسی ایپرام به زمین وصل هستن

  • Like
واکنش‌ها[ی پسندها]: mr-ha

mr-ha

کاربر
2014-06-17
259
81
سلام
عکس مدار رو ارسال کنید
معمولاً پایه های 1 و 2 و 3 و 4 و 7 آیسی ایپرام به زمین وصل هستن
ممنون از پاسخ

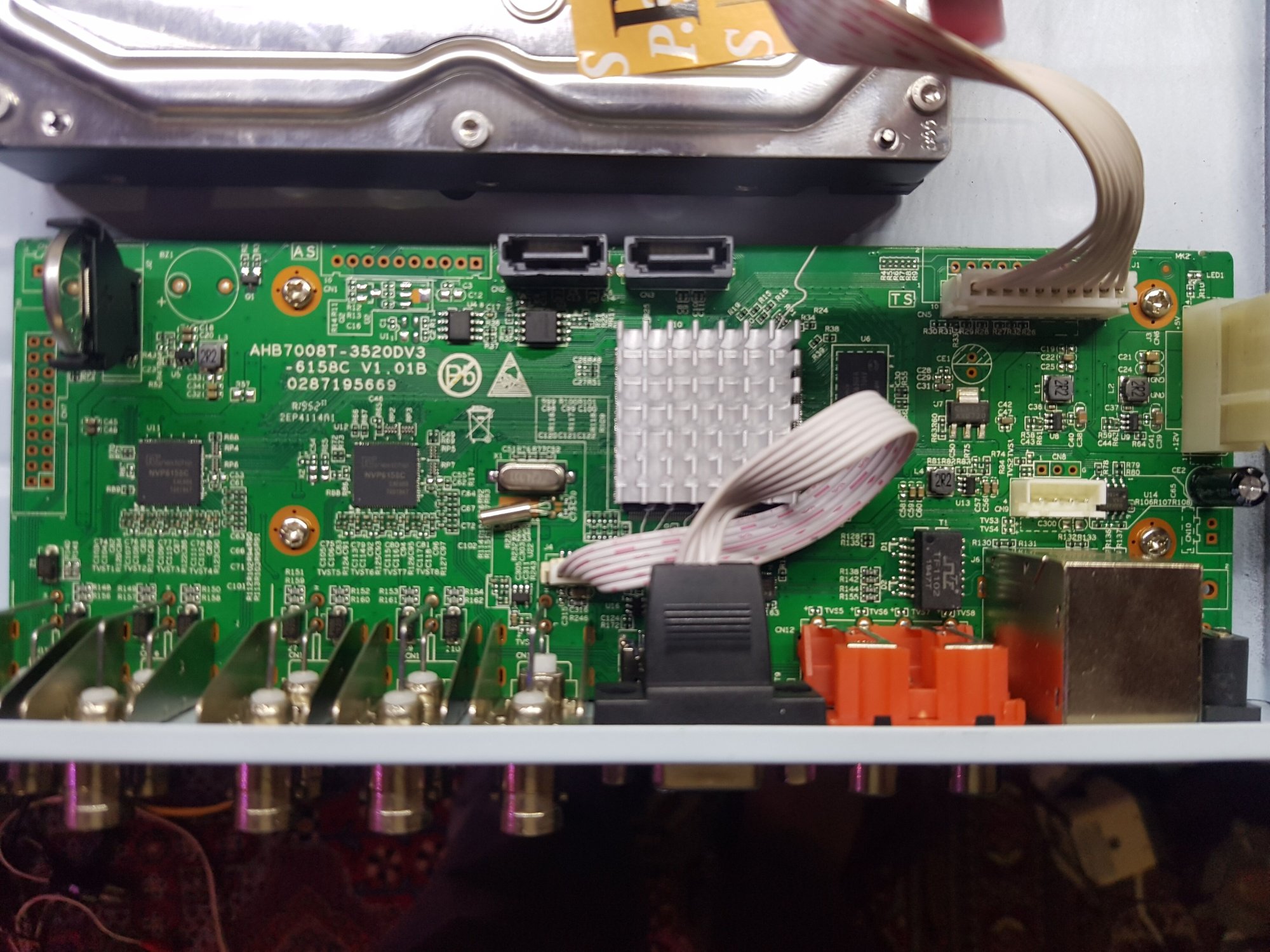

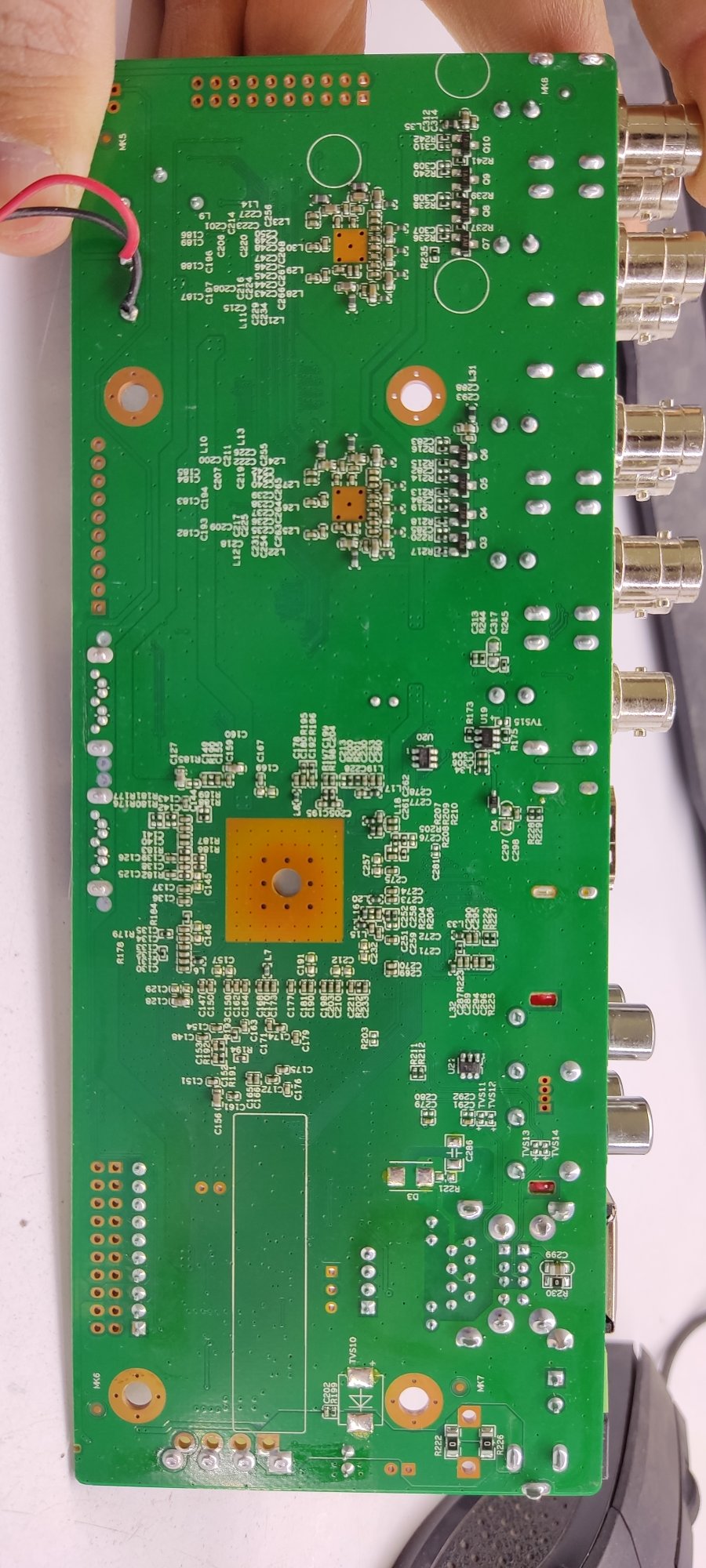

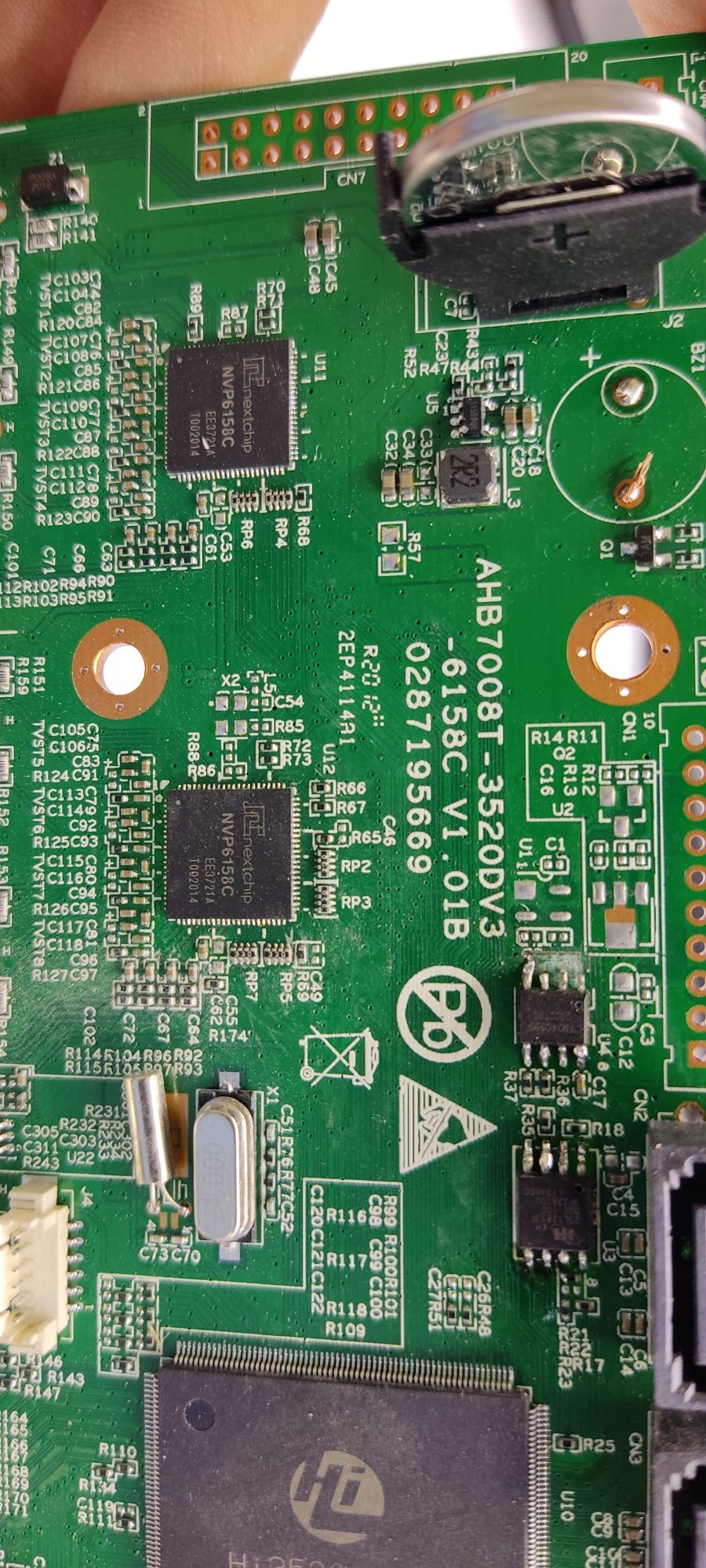

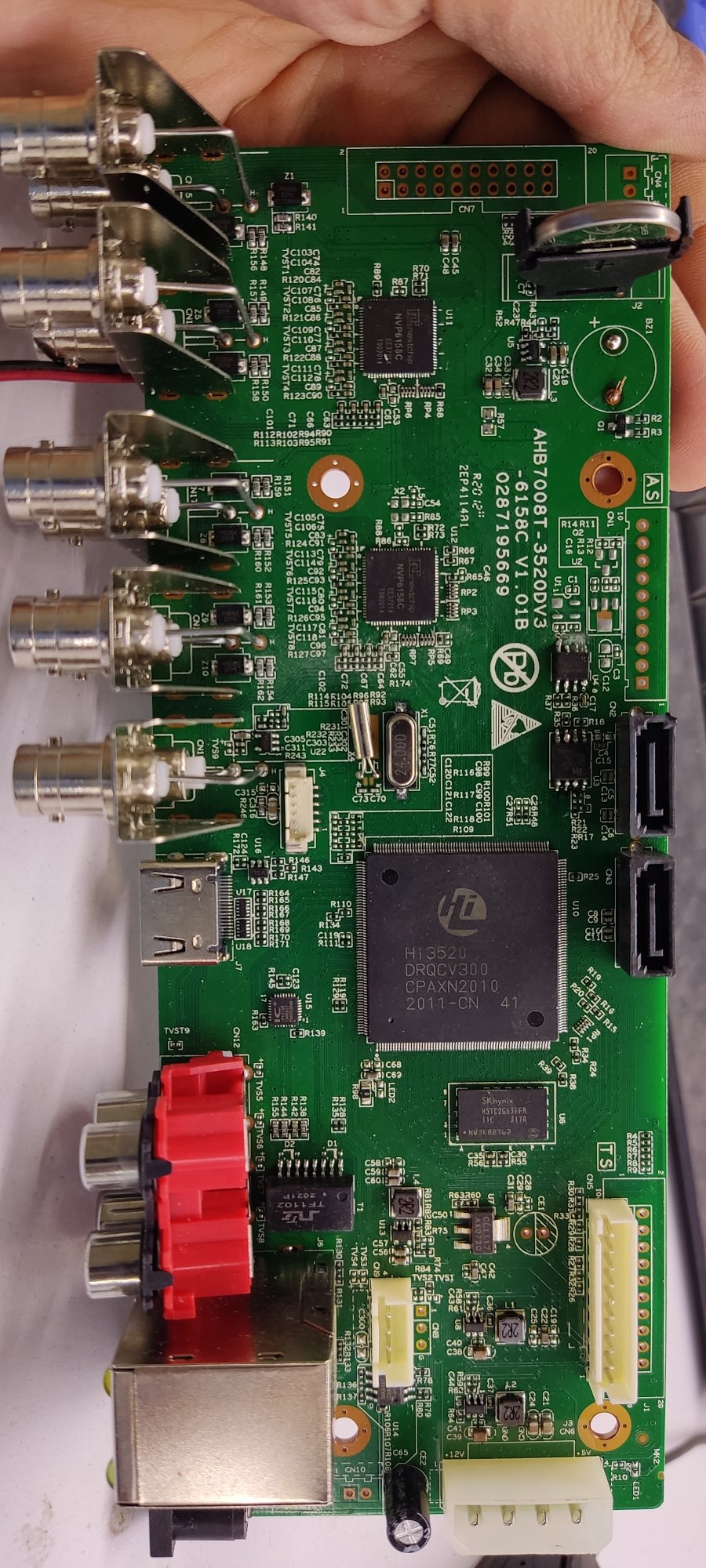

متاسفانه عکس با کیفیت ندارم ولی امروز بعدازظهر میزم دفتر مجدد عکس میگیرم


پیوست‌ها

  • 414.9 کیلوبایت بازدیدها: 82
  • 454.3 کیلوبایت بازدیدها: 69
  • 319.2 کیلوبایت بازدیدها: 81

poya22

مدیر بخش های دوربین مداربسته و پروگرامرهای متفرقه
مدیر تالار
2011-07-25
1,255
3,141
ای سی اپیرام : 24c08
ای سی فلش : 25l12833f

ای سی اپیرام پایه های 1 و 2 و 3 از روی برد قطع شده ، که طبق دیتاشیت میشه پایه های A0,A1,A2 و ای سی فلش هم،پایه 7 قطع شده، که میشه پایه RESET#/SIO3
پایه های 1و2و3 به جایی وصل نمی شوند nc نات کانکت هستند .پایه 7 فلش هم به یک مقاومت متصل میشود اگر پیدا نکردید به پایه 8 وصل کنید مشکلی پیش نمی اید.

آخرین ویرایش:
  • Like
واکنش‌ها[ی پسندها]: mr-ha

mr-ha

کاربر
2014-06-17
259
81
پایه های 1و2و3 به جایی وصل نمی شوند nc نات کانکت هستند .پایه 7 فلش هم به یک مقاومت متصل میشود اگر پیدا نکردید به پایه 8 وصل کنید مشکلی پیش نمی اید.
خیلی ممنون از راهنمایی
اخه تو‌ دیتاشیت زده a0,a1,a2
با فایل برنامه خودش اصلا تصویر نمیده ولی حدود ۰.۱۴۰ جریان میکشه بدون هارد،یه برنامه دیگه خریدم ریختم روش،روی لوگو موند و بعد مثل تصویر تلوزیون های قدیمی برفکی شد


ghasemi59

مدیر تالار
مدیر تالار
2013-06-26
2,456
2,036
متاسفانه دانلود نمیشه
دوست عزیزاگزباگوشی هستین روی تصویرضربه بزنید بزرگ میشه وبالاتصورسمت چپ یک علامت فلش روی پایین دیدینضربه زده وپیغام میده میخاهید فایل بارگزاری کنید بله زده براتون دانلود میشه بعضی ومارددالشن به این صورته موق باشید.

  • Like
واکنش‌ها[ی پسندها]: mr-ha

mr-ha

کاربر
2014-06-17
259
81
دوست عزیزاگزباگوشی هستین روی تصویرضربه بزنید بزرگ میشه وبالاتصورسمت چپ یک علامت فلش روی پایین دیدینضربه زده وپیغام میده میخاهید فایل بارگزاری کنید بله زده براتون دانلود میشه بعضی ومارددالشن به این صورته موق باشید.
ارره با گوشی اومدم،اصلا عکسی نشون نمیده
با سیستم‌چک میکنم
