نیازمند شماتیک برد DVR8Ch-AHB7008T-3520DV3-6158c V1.01B

[mr-ha]

پایه های 1و2و3 به جایی وصل نمی شوند nc نات کانکت هستند .پایه 7 فلش هم به یک مقاومت متصل میشود اگر پیدا نکردید به پایه 8 وصل کنید مشکلی پیش نمی اید.

سلام مجدد
پایه 7 و 8 آی سی فلش به هم وصل کردم ولی بازم دستگاه روشن نشد



[poya22]

سلام مجدد
پایه 7 و 8 آی سی فلش به هم وصل کردم ولی بازم دستگاه روشن نشد

اگه می خواهید من راهنمایی کنم کد برد به درد من نمیخوره باید
1-عکس برد را اینجا بزارید
2-عکس از قسمت خرابی برد بزارید که واضع باشد
3- اخرین شرط باید ارتباط فلش با cpu برقرار باشد .شرایط خیلی زیادی میخواهد تا cpu فلش را بخواند



[mr-ha]

اگه می خواهید من راهنمایی کنم کد برد به درد من نمیخوره باید
1-عکس برد را اینجا بزارید
2-عکس از قسمت خرابی برد بزارید که واضع باشد
3- اخرین شرط باید ارتباط فلش با cpu برقرار باشد .شرایط خیلی زیادی میخواهد تا cpu فلش را بخواند

ممنون
چشم عکس واضح میفرستم



[mr-ha]

ممنون
چشم عکس واضح میفرستم



[mr-ha]

ممنون
چشم عکس واضح میفرستم

سلام مجدد

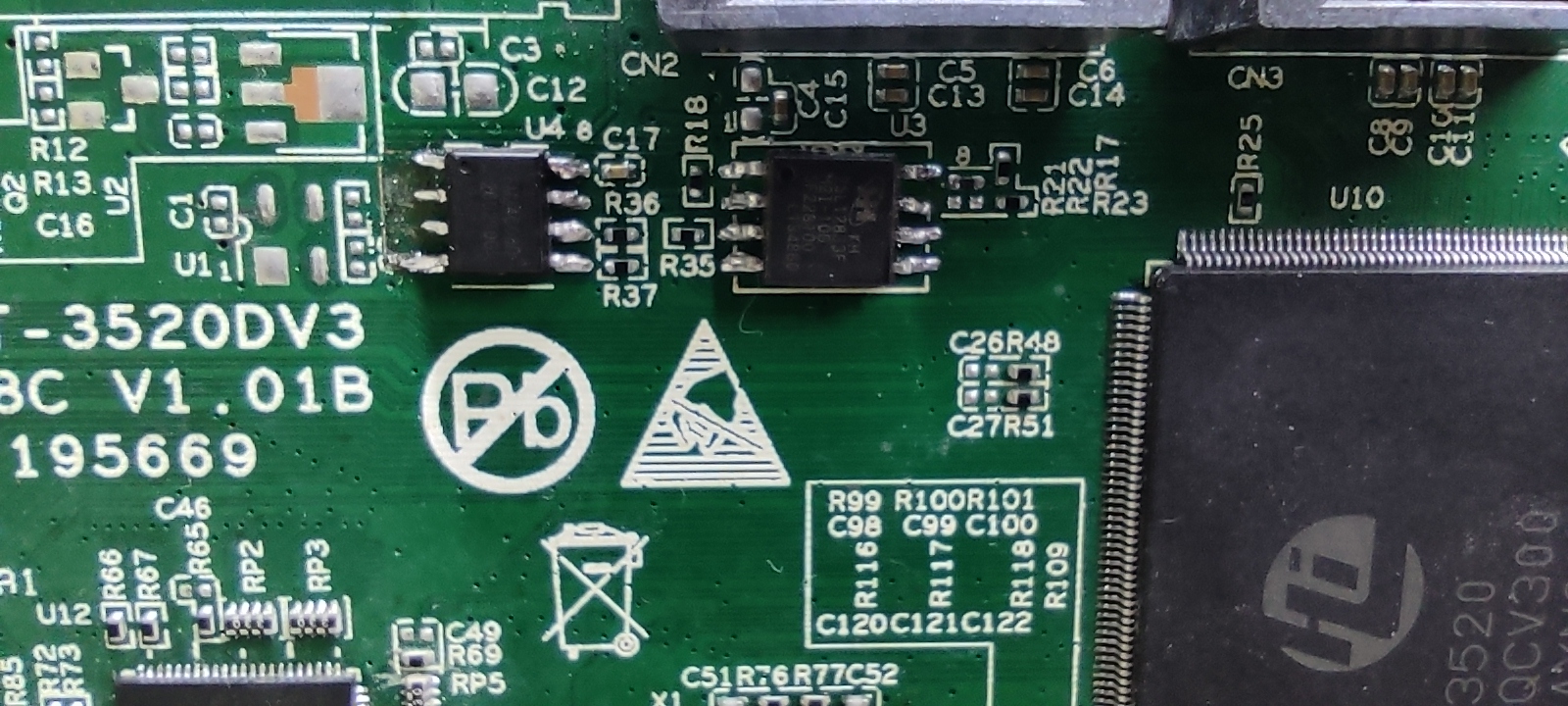

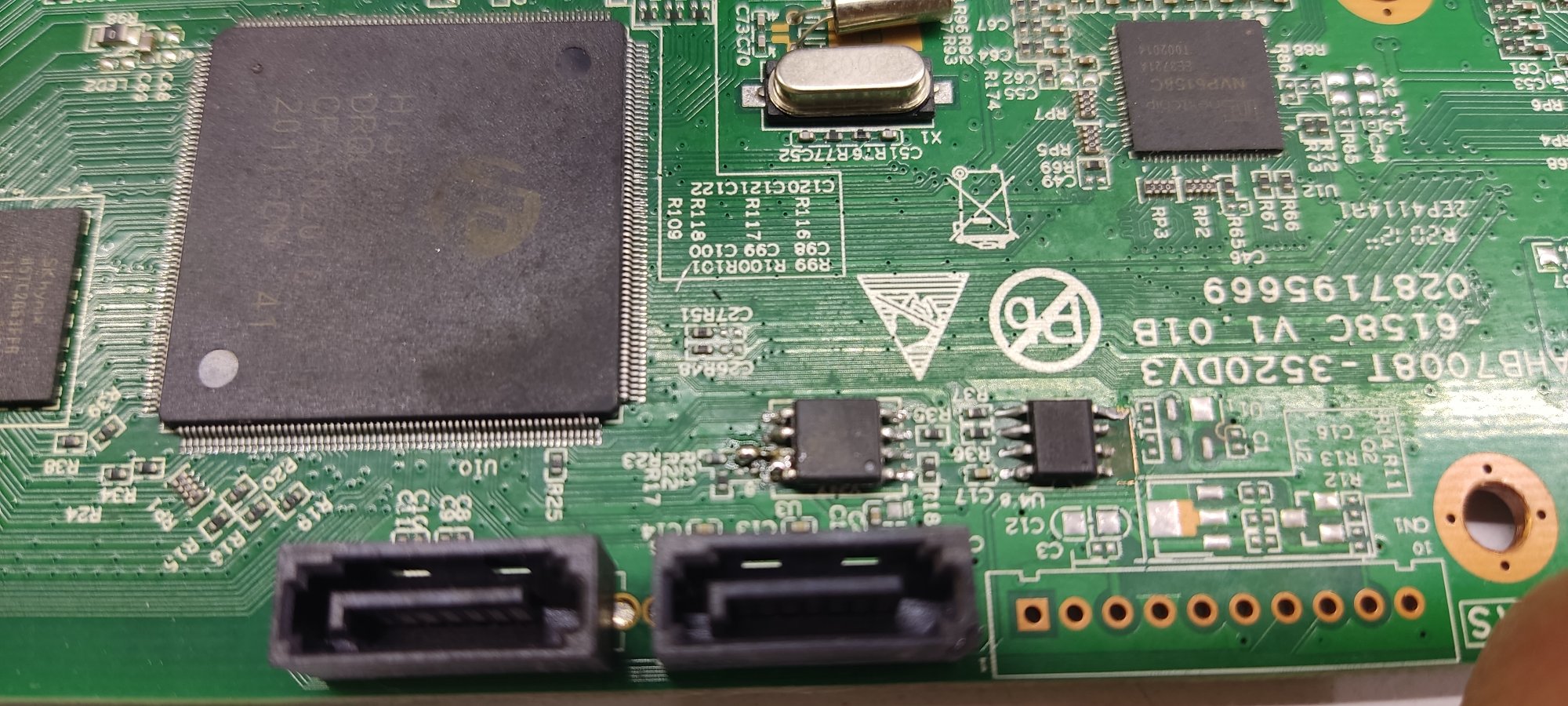

مهندس جان عکس فرستادم
دوتا فایلی که گفتید رو هم روی ای سی ریختم و پروگرام کردم ولی بازم مشکل برطرف نشد و تصویر نمیده و حدود 0.150 جریان میکشه.



[mr-ha]

از تمام نقاط روی برد ولتاژ گرفتم،همه ولتاژها درسته و وقتی برد به منبع تغذیه وصل میکنم،حدود 0.130 تا 0.150جریان میکشه ولی بازم تصویر نمیده با وجود اینکه چندتا فایل فلش و اپیرام همین برد زدم ولی بازم تصویر نمیده.
ای سی اپیرام : 24c08
ای سی فلش : 25l12833f

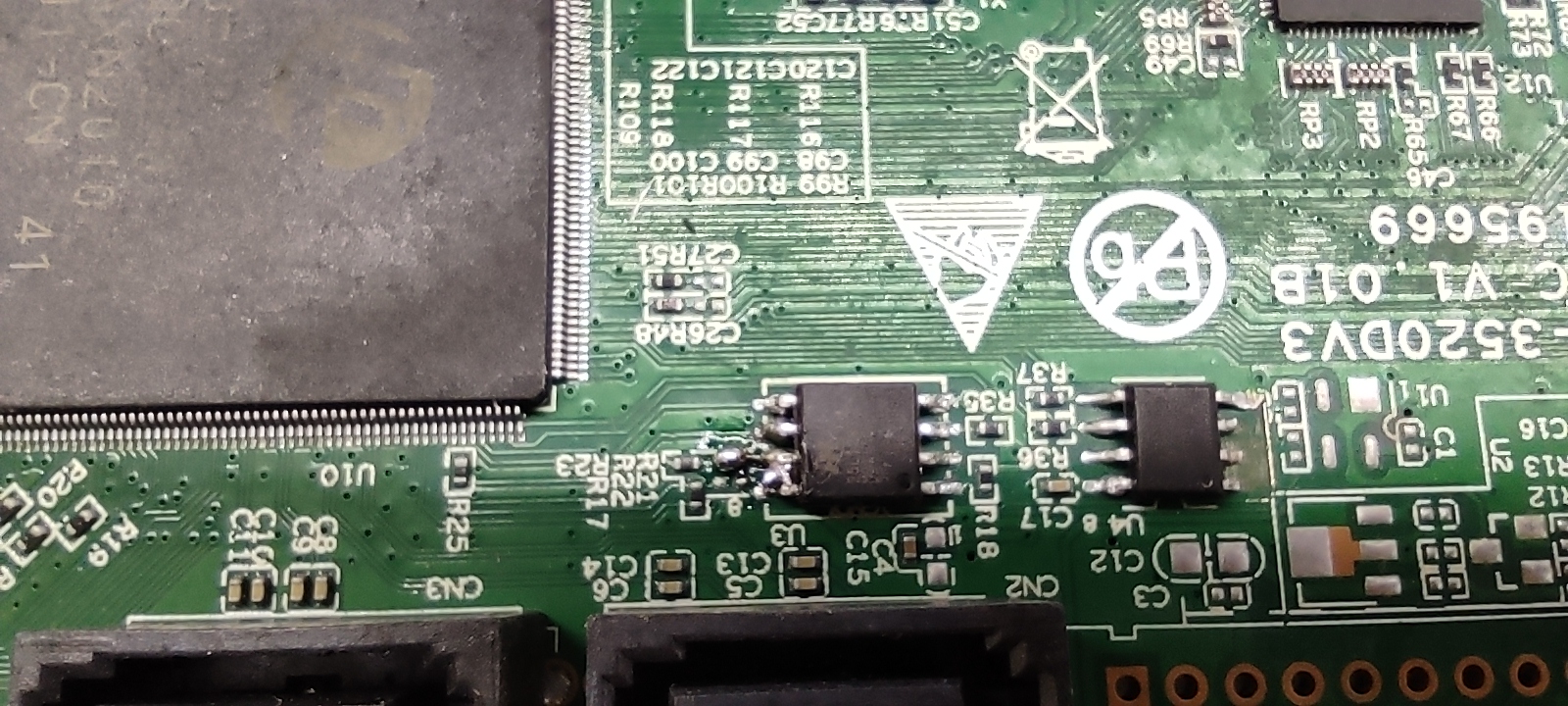

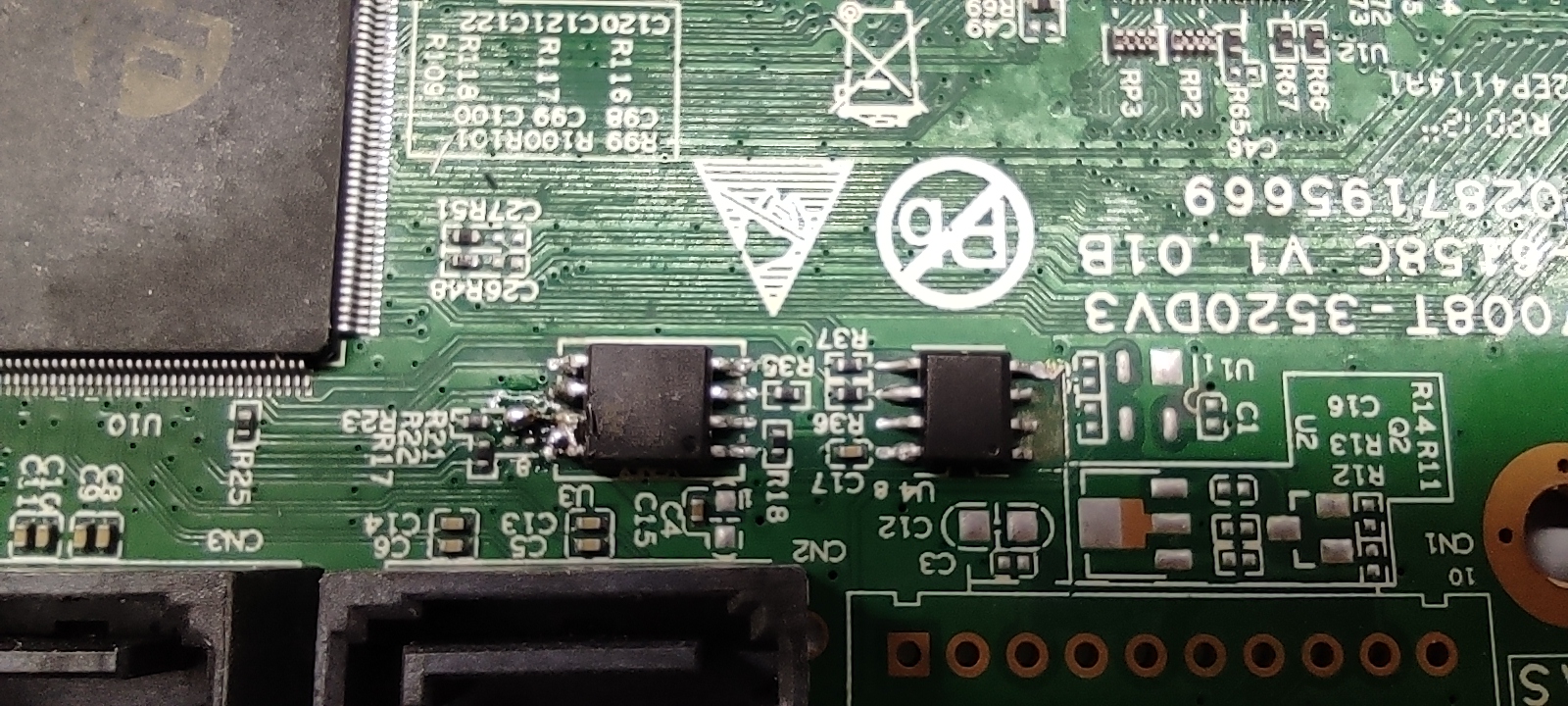

که پایه 7 ای سی فلش و پایه 1و2و3 ای سی اپیرام از روی برد کنده شده وطبق راهنمایی دوستان پایه 7 ای سی فلش به پایه 8 همون ای سی لحیم کردم و پایه های 1و2و3 ای سی اپیرام رو هم به هم ولی بازم تصویر نمیده.
کسی میتونه راهنمایی کنه؟؟
ممنون



[mr-ha]

سلام به همگی،احساس میکنم داره طولانی میشه و به نتیجه نمیرسم،شاید عنوان پست درست انتخاب نکردم
توی همین سایت سرچ کردم با دیدم بعضی از دوستان با همچین مشکلی روبرو شدن و مشکلشون برطرف شده و منم طبق تجربیاتی که بیان شد پیش رفتم و یه سری ابهامات واسم پیش اومده که مطرح میکنم،دوستان اگر امکانش بود راهنمایی کنن ممنون میشم

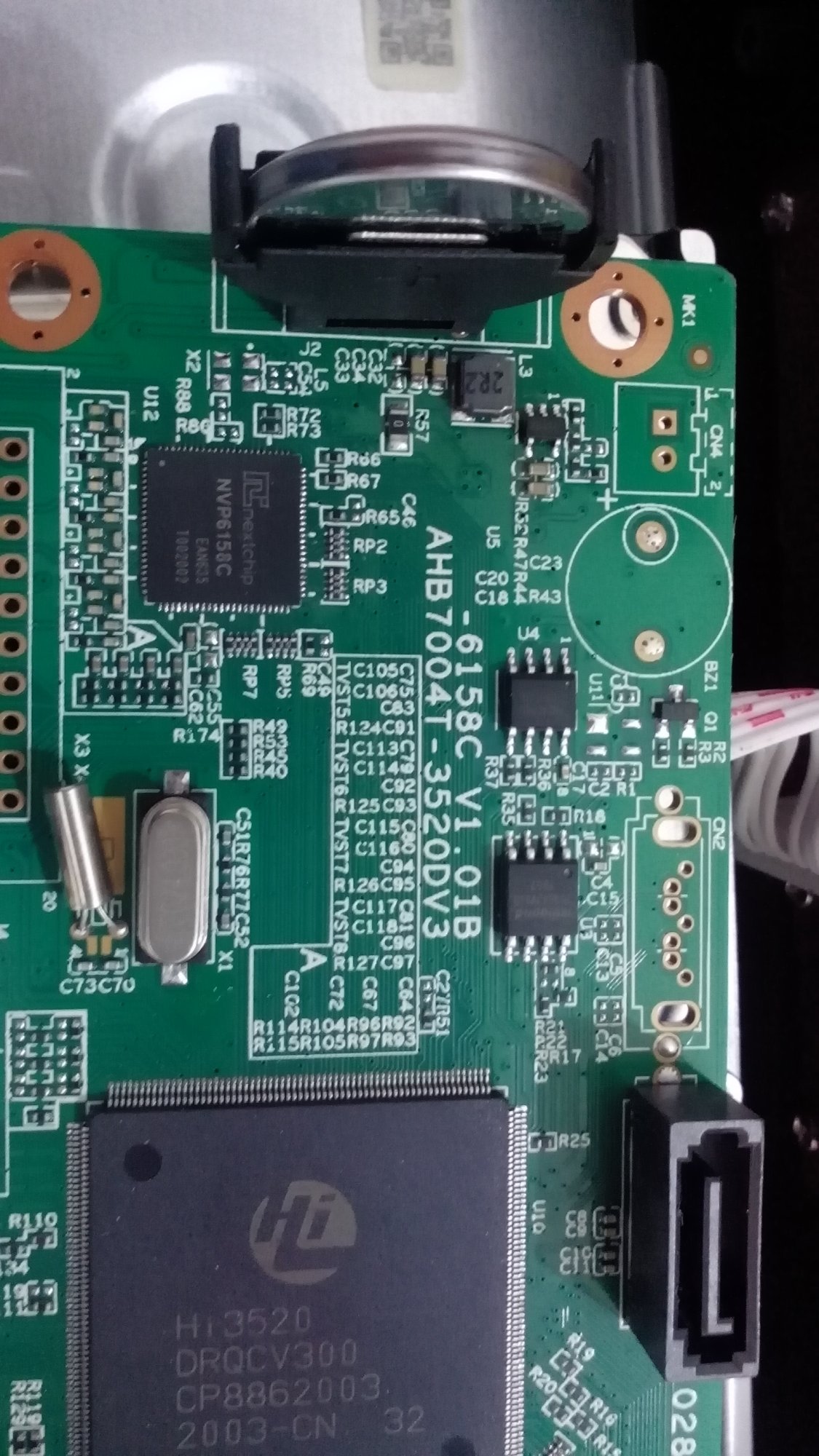

1-اول از همه یه عکس مشابه همین برد پیدا کردم و اپلود میکنم،ظاهرا پایه های 1و2و3 ای سی اپیرام به جایی وصل نیست
2-ولی پایه 7 ای سی فلش متوجه نشدم به مقاومت روبروش وصل شده یا نه!!!
3-طبق راهنمایی پست های قبلی،وقتی برد به منبع تغذیه وصل میکنم از زمان اتصال جریان روی 0.140 هست و هیچ تغییری نمیکنه که با این شرایط یعنی برد بوت نمیشه(اگه اشتباه نکنم) و همچنین بعداز روشن شدن برد کابل شبکه وصل میکنم به سیستم،ال ای دی نارنجی پورت شبکه چشمک زن میشه ولی ای پی دیفالت (192.168.1.10) پینگ نمیشه،حتی رنج 192.168.1.* رو هم اسکن کردم و همچنین به روتر وصل کردم تا اگه Dhcp باشه ای پی بگیره که بازم ای پی نگرفت.
4-مجدد ولتاژ برد گرفتم،ای سی رگولاتور 1117 تست گرفتم که پایه سمت راست 3.3ولت ، پایه وسط 0.65 و پایه سمت چپ 0.11 ولتاژ دارن.
سلف کنار سوکت پاور هارد 5.1ولت و سلف سمت چپش 3.3 ولت و سلف زیر همون رگولاتور1117 هم 1.2 ولت دارن.
پایه 8 ای سی اپیرام 24c08 هم ولتاژ 3.3 داره.
پایه 1 ای سی فلش 25L12835Fهم ولتاژ3.3 ولت داره.
سلف نزدیک باتری هم ولتاژ 1.2 ولت داره.
ولتاژ پایه کریستال نزدیک Cpu ولتاژ 1.66 و پایه دیگه کریستال،ولتاژ 1.61 داره.
5-دوتا ای سی تصویر nvp6158c و Cpu خیلی کم گرم شده.
6-روی پایه های Cpu و همچنین رم مایع فلکسی زدم و حرارت دادم ولی بازم تغییری نکرد و جریانی که میکشه دائم روی 0.140 هست.
7-چندین فایل خریدم و حتی فایل هایی که دوستان زحمت کشیدن گذاشتن هم تست کردم،هم فلش هم اپیرام.
ببخشید که طولانی شد ممنون میشم دوستان راهنمایی کنن



[mr-ha]

سلام به همگی،احساس میکنم داره طولانی میشه و به نتیجه نمیرسم،شاید عنوان پست درست انتخاب نکردم
توی همین سایت سرچ کردم با دیدم بعضی از دوستان با همچین مشکلی روبرو شدن و مشکلشون برطرف شده و منم طبق تجربیاتی که بیان شد پیش رفتم و یه سری ابهامات واسم پیش اومده که مطرح میکنم،دوستان اگر امکانش بود راهنمایی کنن ممنون میشم
1-اول از همه یه عکس مشابه همین برد پیدا کردم و اپلود میکنم،ظاهرا پایه های 1و2و3 ای سی اپیرام به جایی وصل نیست
2-ولی پایه 7 ای سی فلش متوجه نشدم به مقاومت روبروش وصل شده یا نه!!!
3-طبق راهنمایی پست های قبلی،وقتی برد به منبع تغذیه وصل میکنم از زمان اتصال جریان روی 0.140 هست و هیچ تغییری نمیکنه که با این شرایط یعنی برد بوت نمیشه(اگه اشتباه نکنم) و همچنین بعداز روشن شدن برد کابل شبکه وصل میکنم به سیستم،ال ای دی نارنجی پورت شبکه چشمک زن میشه ولی ای پی دیفالت (192.168.1.10) پینگ نمیشه،حتی رنج 192.168.1.* رو هم اسکن کردم و همچنین به روتر وصل کردم تا اگه Dhcp باشه ای پی بگیره که بازم ای پی نگرفت.
4-مجدد ولتاژ برد گرفتم،ای سی رگولاتور 1117 تست گرفتم که پایه سمت راست 3.3ولت ، پایه وسط 0.65 و پایه سمت چپ 0.11 ولتاژ دارن.
سلف کنار سوکت پاور هارد 5.1ولت و سلف سمت چپش 3.3 ولت و سلف زیر همون رگولاتور1117 هم 1.2 ولت دارن.
پایه 8 ای سی اپیرام 24c08 هم ولتاژ 3.3 داره.
پایه 1 ای سی فلش 25L12835Fهم ولتاژ3.3 ولت داره.
سلف نزدیک باتری هم ولتاژ 1.2 ولت داره.
ولتاژ پایه کریستال نزدیک Cpu ولتاژ 1.66 و پایه دیگه کریستال،ولتاژ 1.61 داره.
5-دوتا ای سی تصویر nvp6158c و Cpu خیلی کم گرم شده.
6-روی پایه های Cpu و همچنین رم مایع فلکسی زدم و حرارت دادم ولی بازم تغییری نکرد و جریانی که میکشه دائم روی 0.140 هست.
7-چندین فایل خریدم و حتی فایل هایی که دوستان زحمت کشیدن گذاشتن هم تست کردم،هم فلش هم اپیرام.
ببخشید که طولانی شد ممنون میشم دوستان راهنمایی کنن



[infoshinfo]

سلام
با عرض پوزش می خوام موضوعی خدمت شما عرض کنم.
واقعیتش با این نحوه پیگیری، شما به هیچ نتیجه ای نمیرسید. ضمن اینکه همکارا وقتی میبینن که شما یه پست میذارید و با وجود راهنمایی، پیگیر کار نمیشید و پاسخ اونها رو نمیدید و یا ناقص و با فاصله خیلی زیاد جواب میدید؛ در مرحله بعد اساسا پاسخ پست های شما رو نمیدن.
در همین تاپیک، جناب Poya22 به عنوان یکی از با تجربه ترین افراد در این سایت شما رو در تاریخ 3 اردیبهست در پست 5 راهنمایی کردند و دقیقا همین نکته ای که شما بعد از 10 روز و با تحقیق و بصورت ناقص در پست 27 به اون رسیدید رو؛ خیلی کامل به شما گفتند:

پایه های 1و2و3 به جایی وصل نمی شوند nc نات کانکت هستند .پایه 7 فلش هم به یک مقاومت متصل میشود اگر پیدا نکردید به پایه 8 وصل کنید مشکلی پیش نمی اید.

و شما در پست 27 تازه بصورت ناقص می فرمایید:

1-اول از همه یه عکس مشابه همین برد پیدا کردم و اپلود میکنم،ظاهرا پایه های 1و2و3 ای سی اپیرام به جایی وصل نیست
2-ولی پایه 7 ای سی فلش متوجه نشدم به مقاومت روبروش وصل شده یا نه!!!

نهایتا بجای گوش دادن به حرف، خودتون اقدام به تحقیق می کنید! کاری که باید در ابتدا انجام میدادید و نه الان

اگه می خواهید من راهنمایی کنم کد برد به درد من نمیخوره باید
1-عکس برد را اینجا بزارید
2-عکس از قسمت خرابی برد بزارید که واضع باشد
3- اخرین شرط باید ارتباط فلش با cpu برقرار باشد .شرایط خیلی زیادی میخواهد تا cpu فلش را بخواند

جناب mr-ha ، هرچند شما پاسخ هایی هم دادید؛ ولی این پاسخ ها آنقدر با فاصله و گاها ناقص هست که مخاطب اصل قصه رو فراموش میکنه.
کار باید منسجم و با جدیت پیگیری بشه تا هم نتیجه مطلوب نصیب شما بشه و هم خستگی به تن همکارا نَمونه.
موفق باشید.



[mr-ha]

سلام
با عرض پوزش می خوام موضوعی خدمت شما عرض کنم.
واقعیتش با این نحوه پیگیری، شما به هیچ نتیجه ای نمیرسید. ضمن اینکه همکارا وقتی میبینن که شما یه پست میذارید و با وجود راهنمایی، پیگیر کار نمیشید و پاسخ اونها رو نمیدید و یا ناقص و با فاصله خیلی زیاد جواب میدید؛ در مرحله بعد اساسا پاسخ پست های شما رو نمیدن.
در همین تاپیک، جناب Poya22 به عنوان یکی از با تجربه ترین افراد در این سایت شما رو در تاریخ 3 اردیبهست در پست 5 راهنمایی کردند و دقیقا همین نکته ای که شما بعد از 10 روز و با تحقیق و بصورت ناقص در پست 27 به اون رسیدید رو؛ خیلی کامل به شما گفتند:

و شما در پست 27 تازه بصورت ناقص می فرمایید:

نهایتا بجای گوش دادن به حرف، خودتون اقدام به تحقیق می کنید! کاری که باید در ابتدا انجام میدادید و نه الان

جناب mr-ha ، هرچند شما پاسخ هایی هم دادید؛ ولی این پاسخ ها آنقدر با فاصله و گاها ناقص هست که مخاطب اصل قصه رو فراموش میکنه.
کار باید منسجم و با جدیت پیگیری بشه تا هم نتیجه مطلوب نصیب شما بشه و هم خستگی به تن همکارا نَمونه.
موفق باشید.

ممنون ارره درسته ولی اگه دقت کرده باشید من کارهایی که گفتن،انجام دادم و طبق کاری که گفتن پیش رفتم ولی نتیجه ای نگرفتم،وایه همین طبق صحبتهایی که شد بیشتر تحقیق کردم.این فاصله ای هم فرمودین به خاطر اینه که صبحها جایی مشغول به کارم و بیشتر وقتها میرم ماموریت و نمیرسم هر روز برم دفتر و در پایان هم من حرف شمارو قبول دارم ولی به خاطر مشغله نمیرسم.
ممنون
