نقشه و مدارات امپليفايرهاي صوتي {پرقدرت }

[gadraj]

سلام دوستان
كسي امپلي فاير مونو با اي سي ta7222نداره خودم يكي يه جا ديدم (ساخته شده)اما سازندش روي بعضي قطعات رو پاك كرده . 12ولته و منفي ورودي و خروجي و امپلي فاير بهم وصله يه جور pcbخاص هم داره. با كلي اينور اونور يكي از روش ساختم كه مي دونم قطعاتش درسته اما صداش اصلا به اندازه نمونه اصلي نيست يه مقدار هم نويزداره لطفااگه كسي داره معرفي كنه يا راهنماييم كنه. باتشكر

با سلام :
دوست عزيز بفرما اينم نقشه درخواستي .
يك امپلي فاير با كمترين قطعات و 6w در 12 v با همين ايسي ..
با تشكر .
موفق باشيد .



[arashmasam]

با سلام:لطفا اگر استادان محترم میتوانند اطلاعاتی در مورده امبلی فایرهای ماشین مخصوصا مارکهای boschmann در اختیاره من بگزارند کمک کنند یا راهنمایی بفرمایند .
نقشه مداریه bochsmann zx3-t6d



[gadraj]

gadraj عزيز واقعا ازت ممنونم. موفق باشي

با سلام :
دوست عزيز براي تشكر كردن نيازي به ايجاد پست جديد نيست ارزش چكاندن گزينه تشكر بيشتر از ايجاد پست هست .
اين ارسال شما بعد رويت تان حذف خواهد شد .
با تشكر .
موفق باشيد .



[vahidsport]

سلام

من یه امیلی فایر 300-500 وات RMS مونو میخوام برای سیستم خانگی ایا همچیم چیزی گیر میاد؟

راستی کدوم امپلی فایر ها بهتره یعنی اونهایی ماست فت هستند یا اونهایی که از ای سی stk استفاده شده البته برای مصارف خونه گی؟

خیلی ممنون



[irantksat]

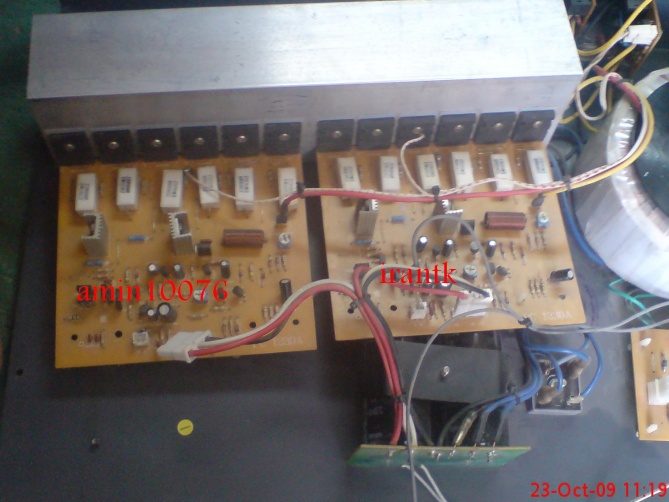

دوست من اگه عجله نداری صبر کن من دارم یکی میسازم یه کمی کار داره اما تموم میشه اینم عکسشه



[vahidsport]

این امپیلی که عکسش رو گذاشتین چند وات؟ حدود قیمتش چند در میاد ؟ و ولتاژ کاریش چیه؟ و اخرین سوال اینکه حدودا کی اماده میشه و بنظر میاد چیز خوفی باشه



[irantksat]

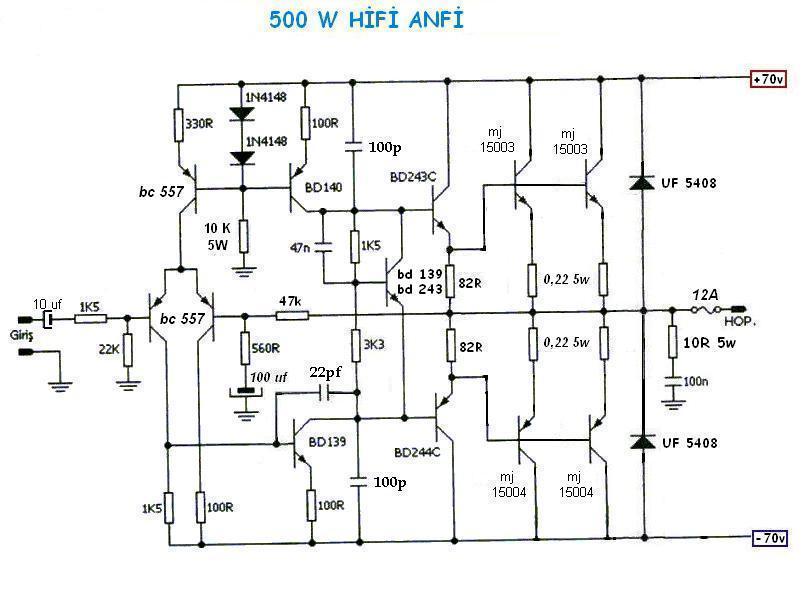

دوست عزیز وات حدودا" دوتا 600تا800 وات البته روی کاتالوگش نوشته دوبل1000وات اما اغراق میکنه چون ترانزیستورهاش هرکدوم200واته ولتاژ شم 50ولته البته منفی ومثبت حدودا" با 30, 40تومان تموم میشه البته نه با جلد وترانس چون من کار ارکست دارم با 4تا باند مونتاربو به راحتی جواب میده مخصوصا" زمانی که با میکسربهرینگر 1832ستش میکنم قوقا میشه دوست عزیز اینو ساختم دارم رو 16 ترانزیستورش کار میکنم اما چون کامپیوترم طی یه مراحلی نابود شد تمام نقشه هام وطراحی هام بر باد فنا رفت یه دونه دیگه برات میزارم خودم هم ساختمش اما کار من نیست کار یکی به نام ارش روش کارکردم شده 500وات اما هر چی باهاش تماس میگیرم تا اجازه ازش بگیرم بزارمش تو سایت جواب نمیده چون من فقط یکم دستکاریش کردم اما این نقشه خودشه اینم لینکشه​



[vahidsport]

آقا خیلی ممنون دنبال یه همچین چیزی میگشتم پس منتظر میمونم تا اماده بشه
راستی کدوم دسته از امپلی ها بهتر ماسفت ها یا این اپلیهای با ای سی stk ؟ من تا حالا تا تا از اپلیهای stk رو تست کردم فوقالعاده بوده حرف نداشته
خیلی ممنون



[irantksat]

دوست عزیز ماسفت ها چون پاسخ فرکانسی زیادی دارند بهترین قطعه برای ساخت امپلی فایر هستند طی یکی دو روز اینده برات میزارم فقط یاد اوری کن یادم بمونه



[irantksat]

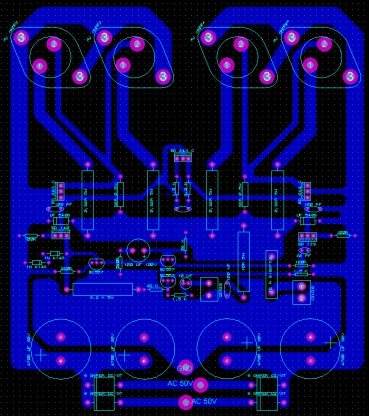

دوست عزیز اینم یکی دیگه با ترانزیستور قابلمه ای 500وات rms
