نداشتن صدا در یکی از خروجی های اسپیکر میکرولب

[FX55]

مقاومت رنگ اولش سبزه
ایسی op کدومشه؟
خازن ورودی همون دوتا بزرگس؟من ولتاژشونو گرفتم سالم بودن انگار
زنرهارو هم چشم چک میکنم

سلام.

دیتاشیت پایه های آی سی.

شماتیک مدار

خازن خروجی C4 است .



[mehrdad2best]

سلام.

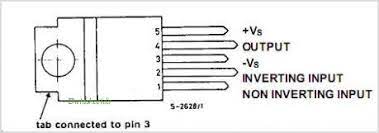

دیتاشیت پایه های آی سی.

مشاهده فایل‌پیوست 213344

شماتیک مدار

مشاهده فایل‌پیوست 213345


خازن خروجی C4 است .

ممنون
این دیاگرام ایسی ۲۰۳۰ نیست به نظرم
فقط این مقاومت خرابه رو دوباره جا زدم جاش
خازن خروجی هم ۳۳۰۰ هست که جابجاشون کردم اما تفاوتی نکرد
در نهایت الان اون ایسی که داغ میکرد سوخت.معلومه ایراد از ایسی نبود حالا نمیدونم از چیه داغ میکنه مشکل اونه
باید اون مقاومت رو تعویض کنم ببینم چی میشه اما این مقاومتم تو خروجیه
یه سوال ورودی ایسیمون ۱ و ۲ هستش؟



[Pooya0150]

سلام تست کردم دوتا پایه ورودی ایسی هردو رو تست کردم روی هر دو ایسی هیچ صدایی نمیاد

خوب عزیز شما مشکل ای سی صوت نداری شما مشکلت از قبل ای سی صداس شما پری نداری یعنی اینکه شما اصلا صدای نداری ک ب ایسی برسه ک بخاد تقویتش کنه



[Pooya0150]

ش

دوستان منتظرم اگه کمک کنید ممنون میشم

ما مسیر یابی معکوس کن یعنی از اسی صدا از قسمت ورودی صداش تست کن تا ب طرف قسمت فلش خورش ببین کجا صدا نداری با همون روشی ک گفتم با یدونه هدفون گوشی متوجه شدی



[mehrdad2best]

ش

ما مسیر یابی معکوس کن یعنی از اسی صدا از قسمت ورودی صداش تست کن تا ب طرف قسمت فلش خورش ببین کجا صدا نداری با همون روشی ک گفتم با یدونه هدفون گوشی متوجه شدی

والا تا حالا دوتا گوشی سوزوندم
منظورتون از فلش خورش چیه؟
ورودی ایسی پایه یکه یا دو؟



[FX55]

والا تا حالا دوتا گوشی سوزوندم
منظورتون از فلش خورش چیه؟
ورودی ایسی پایه یکه یا دو؟

سلام.

دوست عزیز اگر به پست های 18 ، 21 و راهنمایی دوستان توجه میکردید زودتر به نتیجه میرسیدید و متحمل خسارت و ضرر نمی شدید.

روی ورودی IC صدا TDA با هدفون صدا دارید؟ قبل از تست IC را از فیبر خارج کن.

اگر هست پس IC OP-AMP سالمه در غیر اینصورت مدار قبل آی سی یا IC معیوبه.

مراحل را بدرستی طی کن و اطلاع بده.



[mehrdad2best]

سلام.

دوست عزیز اگر به پست های 18 ، 21 و راهنمایی دوستان توجه میکردید زودتر به نتیجه میرسیدید و متحمل خسارت و ضرر نمی شدید.

روی ورودی IC صدا TDA با هدفون صدا دارید؟ قبل از تست IC را از فیبر خارج کن.

اگر هست پس IC OP-AMP سالمه در غیر اینصورت مدار قبل آی سی یا IC معیوبه.

مراحل را بدرستی طی کن و اطلاع بده.

سلام
خیر صدا نداره
قبلش چه قطعاتی هست و نحوه تستشون. لطف میکنید
تست op چجوریه؟منظورتون ایسی ۱۶ پایس؟



[FX55]

سلام
خیر صدا نداره
قبلش چه قطعاتی هست و نحوه تستشون. لطف میکنید
تست op چجوریه؟منظورتون ایسی ۱۶ پایس؟

سلام.

اگر با هدفون تست گرفتید و روی پایه 1 IC صدا ندارید به OP-AMP ( IC هشت پایه ) که عموما 4558 هست مشکوک شوید.

روش تست : یا از مدار خارج خارج کنید و با تستر آپ امپ تست کنید و یا به ورودی های IC با نوک پنس یا پیچ گوشتی متصل کنید و در خروجی با هد فون ببینید که صدای نویز خفیف دارید یا خیر ؟

پایه 1 خروجی و پایه 3 ورودی ( کانال 1 ) - پایه 7 خروجی و پایه 5 ورودی ( کانال 2 )
