ولتاژ ورودی ترانس که ۳ سیمه دوتا ولتاژ ۱۲ ولت و یدونه ۲۵ ولت داره و رو پایه ۱۶ ایسی ۹۱۵۳ رو هر دو ایسی ولتاژ ۹ ولت هست و رو دوتا خازن بزرگ ۲۵ ولت هم ۱۵.۵ ولت هست
از گوشی وصل میکنم به ایسی ۹۱۵۳ از یکی از ایسی ها ۳ و ۵ بعد ۲ و۶ صدا میاد و بقیه نه و اونیکی ایسی فقط ۵ صدا میاد از بلندگو داخلی
اما ایسی ۴۵۵۸ شماره ۳ و ۵ صدا در نمیاد
ولتاژ ورودی ترانس که ۳ سیمه دوتا ولتاژ ۱۲ ولت و یدونه ۲۵ ولت داره و رو پایه ۱۶ ایسی ۹۱۵۳ رو هر دو ایسی ولتاژ ۹ ولت هست و رو دوتا خازن بزرگ ۲۵ ولت هم ۱۵.۵ ولت هست
از گوشی وصل میکنم به ایسی ۹۱۵۳ از یکی از ایسی ها ۳ و ۵ بعد ۲ و۶ صدا میاد و بقیه نه و اونیکی ایسی فقط ۵ صدا میاد از بلندگو داخلی
اما ایسی ۴۵۵۸ شماره ۳ و ۵ صدا در نمیاد
دوم اینکه روی پایه های 1 و 16 آیسی 9153 ولتاژ دوبل بایستی باشد .
طبق تستی که انجام دادید پس کانال R خرابه.
حالا منبع صوتی را بصورت نرمال به فیش ها بزن و با یک هدفون یا گوشی یک سر به شاسی و سر دیگر را ب خروجی آیسی متصل کن ببین صدا دارید یا خیر - میتوانید به ورودی های پایه آیسی TDA هم متصل کنی.
پایه یک ۹۱۵۳ هردو بدون ولتاژه و فقط پایه ۱۶ نه ولت داره
هدفون رو به پایه های ۲ و ۶ و ۱۵ و ۱۱ ایسی ۹۱۵۳ وصل میکنم اما صدا از هیچکدوم نمیاد

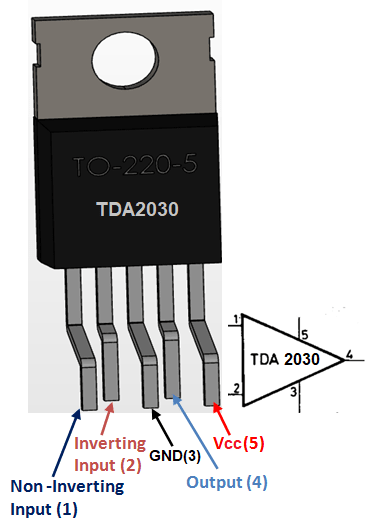

ورودی های tda کدوم میشن میشه نشون بدید
پایه یک ۹۱۵۳ هردو بدون ولتاژه و فقط پایه ۱۶ نه ولت داره
هدفون رو به پایه های ۲ و ۶ و ۱۵ و ۱۱ ایسی ۹۱۵۳ وصل میکنم اما صدا از هیچکدوم نمیاد
ورودی های tda کدوم میشن میشه نشون بدید
سه تا ایسی tda رو پایه یکشون صدا نیست
منظورتون اینه که پراب مولتی مترو به پایه ۱ و ۱۶ بزنم ۹ ولت نشون بده که میده یا پراب منفی رو بزنم به بدنه و مثبتو دونه دونه تست کنم با ۱ و ۱۶ که هر دو ۹ ولت. رو نشون بدن؟
پراپ منفی به شاسی و مثبت تک تک به پایه های تغذیه آیسی.
ببین سه آیسی TDA داری دوتا مربوط به کانال راست و چپ و یکی هم برای ساب ووفر . با نوک پنس یا پیچ گوشتی به پایه ورودی آیسی ها بزن ببین صدای هوم قوی داری یا نه؟
ولتاژ تغذیه را چک کردی ببینی تغذیه دوبل داری یا نه؟
پراپ منفی به شاسی و مثبت تک تک به پایه های تغذیه آیسی.
ببین سه آیسی TDA داری دوتا مربوط به کانال راست و چپ و یکی هم برای ساب ووفر . با نوک پنس یا پیچ گوشتی به پایه ورودی آیسی ها بزن ببین صدای هوم قوی داری یا نه؟
ولتاژ تغذیه را چک کردی ببینی تغذیه دوبل داری یا نه؟
خوب اگه پایه یک هم ۹ ولت باید داشته باشه این نداره
به پایه ورودی ۲۰۳۰ میزنم صدا میده قوی
فقط ولتاژ ایسی هارو گرفتم و یدونه بعد ترانس و گرفتم
جای دیگه کجارو باید بگیرم؟
ممنون مهندس بابت راهنماییتون
