مدار مورد نظر شما ttl هست که میشه سه طبقه (بخش) تقسیم کرد همونطور که گفتید طبقه اخر توتم پل هست که برای راه اندازی این طبقه به ترانزیستوری که در وسط قرار داره نیاز داریم که نقش درایور طبقه اخر رو داره و طبقه اول هم که ورودی هست .
یه سری خصوصیات داره مثل جریاندهی بالا ، تاثیر کم نویز و ...
یه توضیح کوچیک میدم شاید مشکلتون حل بشه .

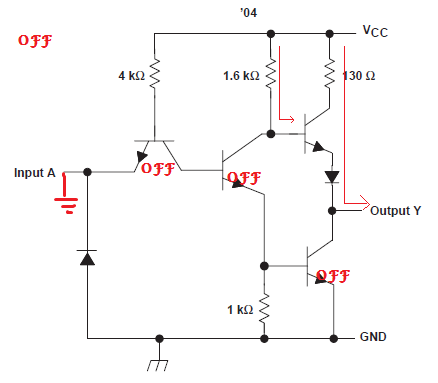

در صورتی که ورودی صفر باشه طبق توضیحاتی که رو تصویر پایین دادم خروجی یک میشه
ورودی یک باشه هم عملکرد ترانزیستور ها برعکس میشه .
ویرایش:اون off که اون بالا گوشه نوشتم رو یادم رفت پاک کنم اون اشتباهیه
یه سری خصوصیات داره مثل جریاندهی بالا ، تاثیر کم نویز و ...
یه توضیح کوچیک میدم شاید مشکلتون حل بشه .
در صورتی که ورودی صفر باشه طبق توضیحاتی که رو تصویر پایین دادم خروجی یک میشه
ورودی یک باشه هم عملکرد ترانزیستور ها برعکس میشه .
ویرایش:اون off که اون بالا گوشه نوشتم رو یادم رفت پاک کنم اون اشتباهیه
