سلام
خوب، الحمدلله.

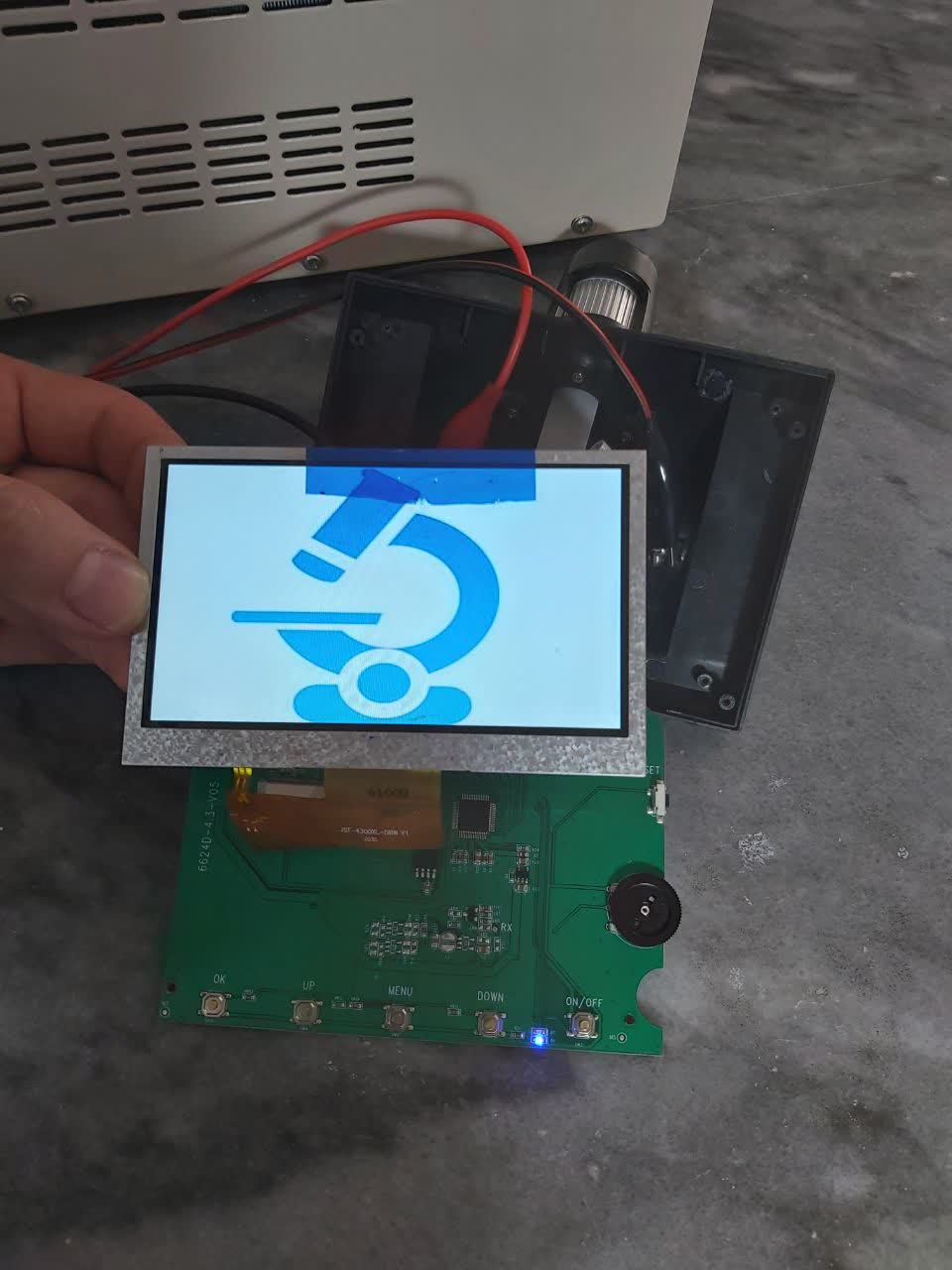

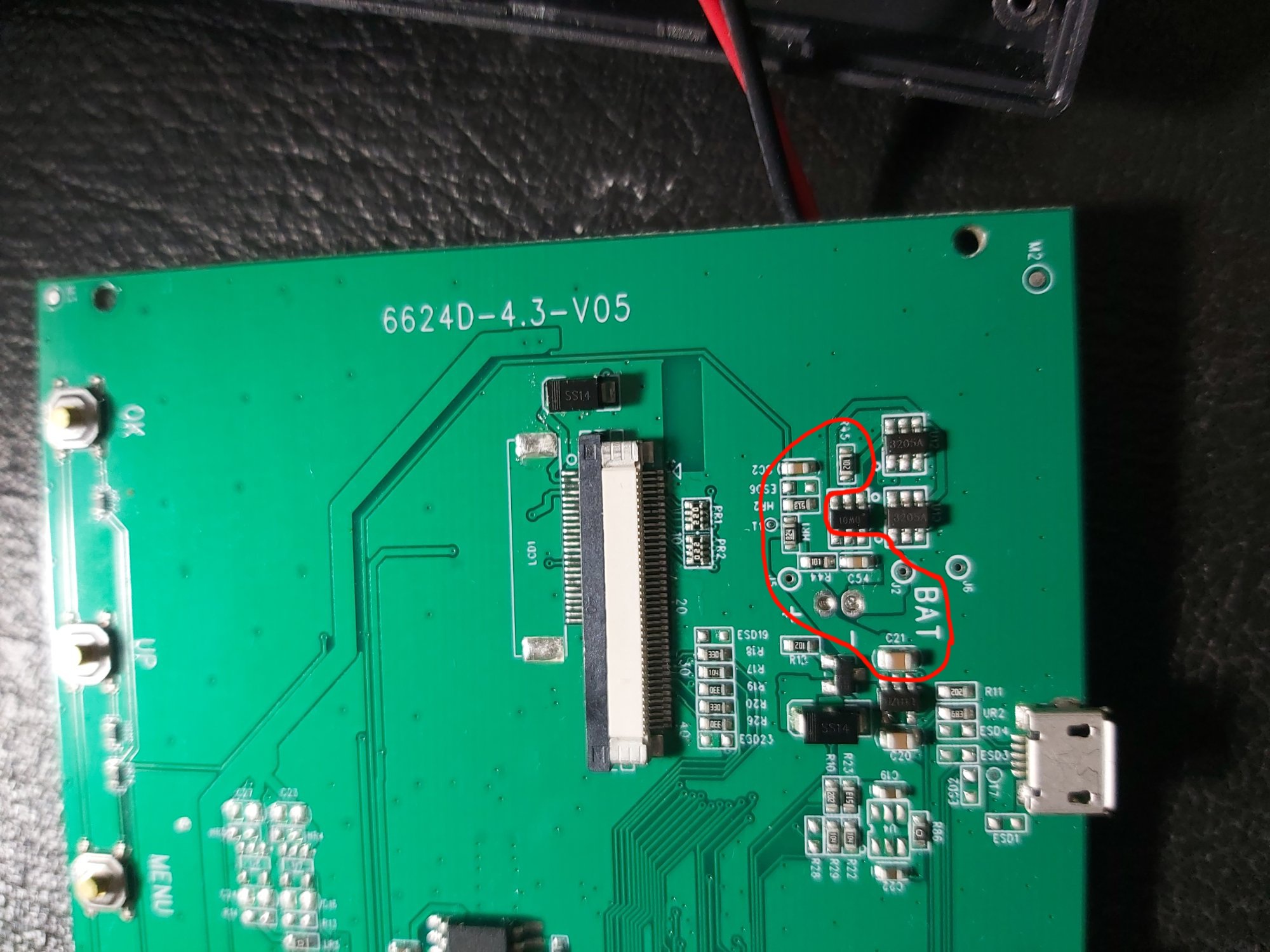

۱- الان متوجه نشدم DW01 رو با آیسی نو عوض کردید یا نه. اگر عوض نکردید؛ بهتره قبل از هر کاری آیسی DW01 رو هم جایگزین کنید تا ولتاژ برد بعد از گذشت از مدار حفاظتی تامین بشه و ضریب خطا رو کاهش بده.
۲- خاطرتون باشه تو پست ۴۵ خدمت‌تون عرض کردم با حل ایراد مدار حفاظتی:
۳- البته این فقط حدس هست؛ اما تصور میکنم ۲۷۰ میلی آمپر فقط برای بردی که هیچی بهش وصل نیست زیاد باشه.
مگر دوربین و یا LCD رو به برد وصل کردید؟
۴- حالا که مشکل بخش باطری حل شده، با خیال راحت می‌تونید از آیسی ها تست بیزر بگیرید.
ولتاژ مدار رو بطور کامل قطع کنید تا اهمتر به اشتباه نیفته.
الف- از پایه ۴ و ۸ آیسی فلش از هر دو جهت تست بیزر بگیرید؛ ببینید اتصالی داره یا نه.
ب- الان با تست بیزر به راحتی می‌تونید پایه های زمین آیسی مرکزی رو پیدا کنید. تا جایی که حضور ذهن دارم؛ مثلا پایه ۴۵ زمین هست، ببینید با مثبت مدار اتصالی نداشته باشه.
متاسفانه الان مسافرت هستم و دسترسی به رایانه دستکتاپ خودم که نقشه برد ناقص دو طرفه رو با تصاویر شما تهیه کرده بودم ندارم. اما تصور میکنم این آیسی از چند ولتاژ مختلف استفاده میکنه. اگر اینجور هست باید شورتی بین همه‌ی پایه های مثبت و منفی رو چک کنید.
۵- خروجی همه‌ی آیسی‌های LDO (رگولاتور) رو چک کنید و
اعلام بفرمایید. {احتمال داره برخی از این قطعات LDO نباشه. چون شماره اونها رو ندارم نمیتونم دقیق بگم} هرچند ولتاژ برد نمونه نداریم که بشه با اون چک کرد. اما مجموعا میشه برآورد داشت.

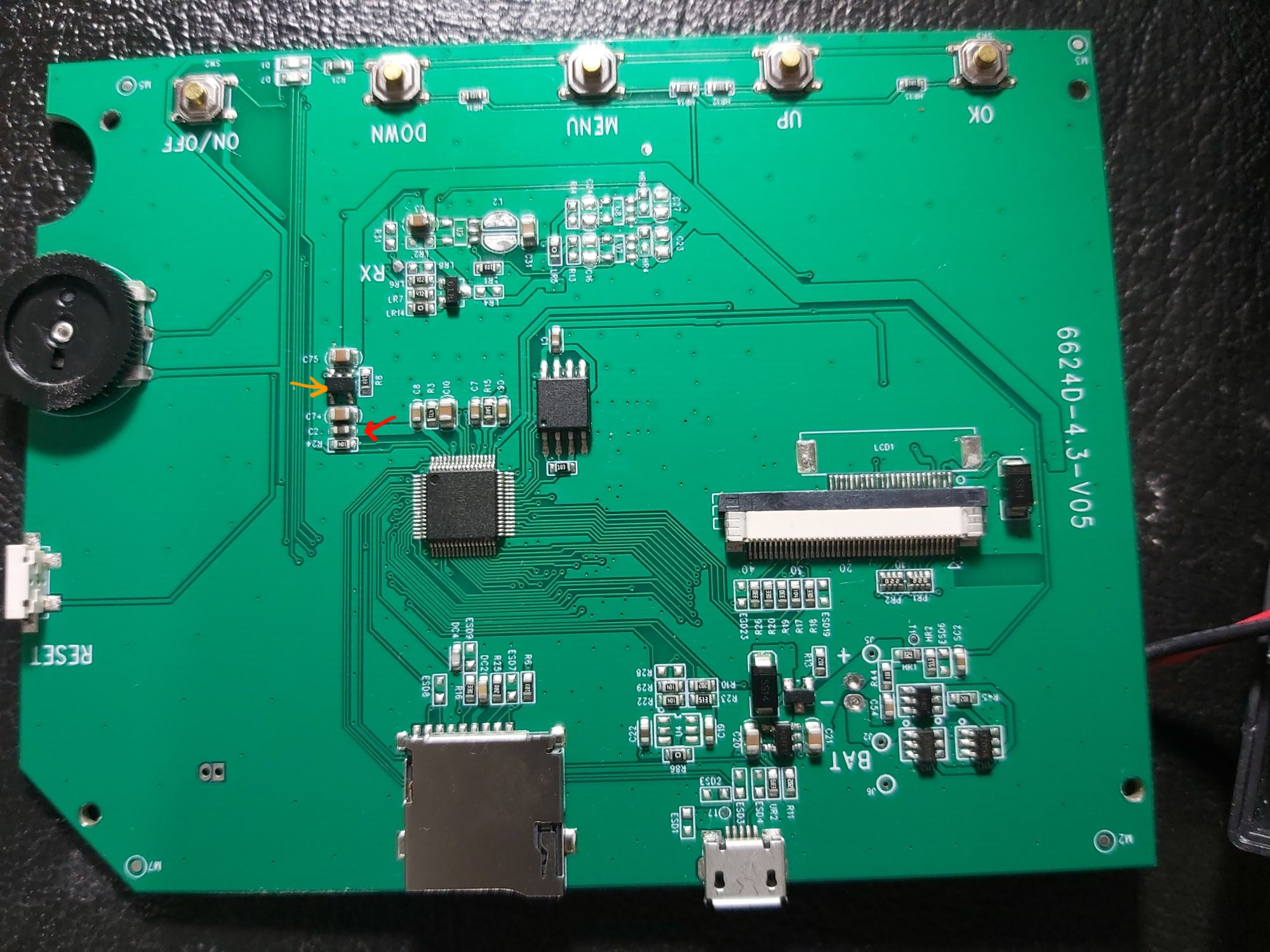

الف- آیسی که با رنگ نارنجی در روی برد مشخص کردم. خروجی مثبت اون روی پایه‌ی C2 هست که با فلش قرمز نشون دادم
مشاهده فایل‌پیوست 203155

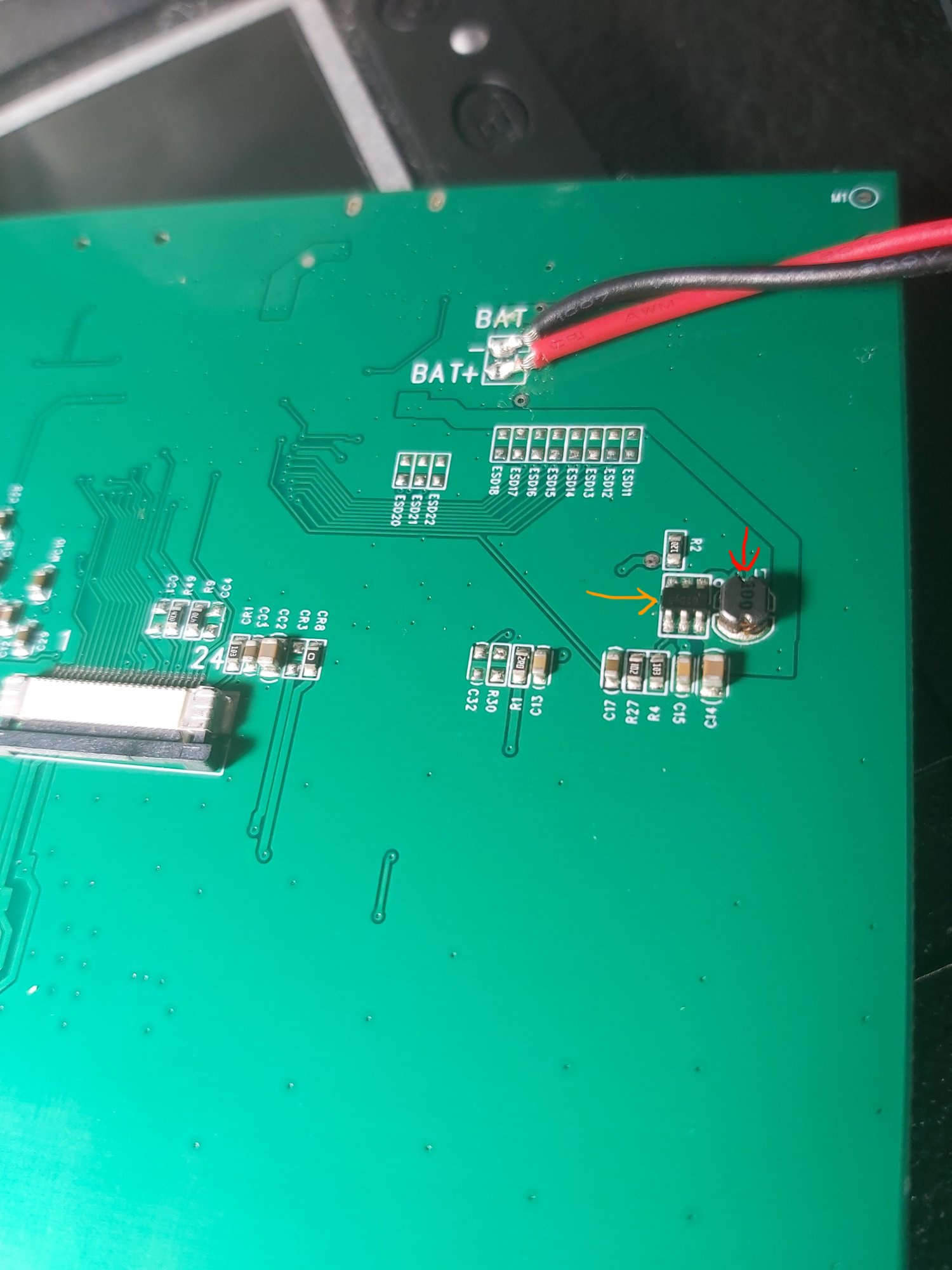

ب- آیسی که با رنگ نارنجی مشخص کردم و خروجی اون قاعدتا باید پشت سلف (آنطرف برد) و روی پایه کاتد دیود SS14 باشه.
مشاهده فایل‌پیوست 203159

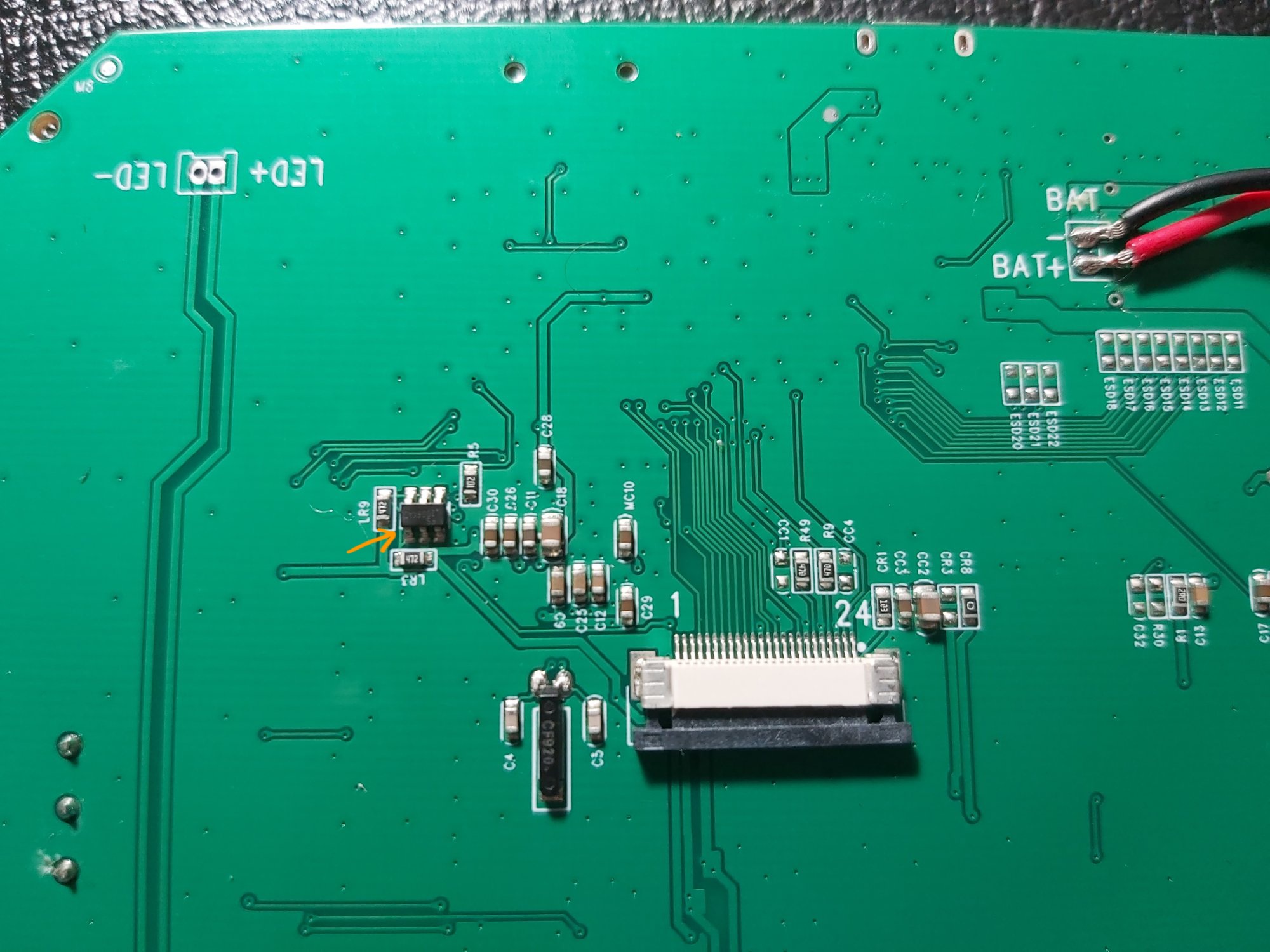

ج- آیسی که با رنگ نارنجی مشخص کردم و البته پایه خروجی اون برام مشخص نیست.
مشاهده فایل‌پیوست 203160
۶- متاسفانه هنوز شماره هیچ یک از آیسی ها برام مشخص نیست و از دو راهکاری هم که در پست ۴۶ خدمت شما عرض کردم هنوز بازخوردی بهم ندادید. منتظرم تا تصویر واضح طبق مطالب پست ۴۶ بهم بدید.
لطفا کلیه سوالات رو بصورت شفاف پاسخ بدید تا ان‌شاءالله بشه بقیه کار رو هم جلو برد.
