خوب یه بخش از کار مشخص شد. اما جواب مابقی سوالا رو ندادید. لطف کنید و ۲ پست بالا و همین پست رو دوباره مطالعه و تک تک کارهایی که عرض کردم انجام و پاسخ دقیق بدید.
۱- تو پست ۲۵ مجموعا ۳ تا مطلب عرض کردم که فقط به یکی پاسخ دادید.
الف- منتظر عکس واضح از قطعات هستم که بشه کدهای روی قطعه خوند.
ب- پاسخ قسمت سوم پست ۲۵ رو بفرمایید.
۲- همچنین اول پست ۲۶ رو بخونید و گوشه ذهن داشته باشید.
۳- قسمت دوم پست ۲۶ شامل ۲ تا تست هست. این تستها رو انجام بدید و نتیجه هر دو تست رو بفرمایید.
توجه بفرمایید هنگام انجام این تستها و تست‌های ذیل، باید باطری یا منبع تغذیه با ولتاژ دقیق به برد وصل بشه. مثلا اگر باطری ۳.۷ ولت هست؛ منبع تغذیه رو هم همون ولتاژ بدید.

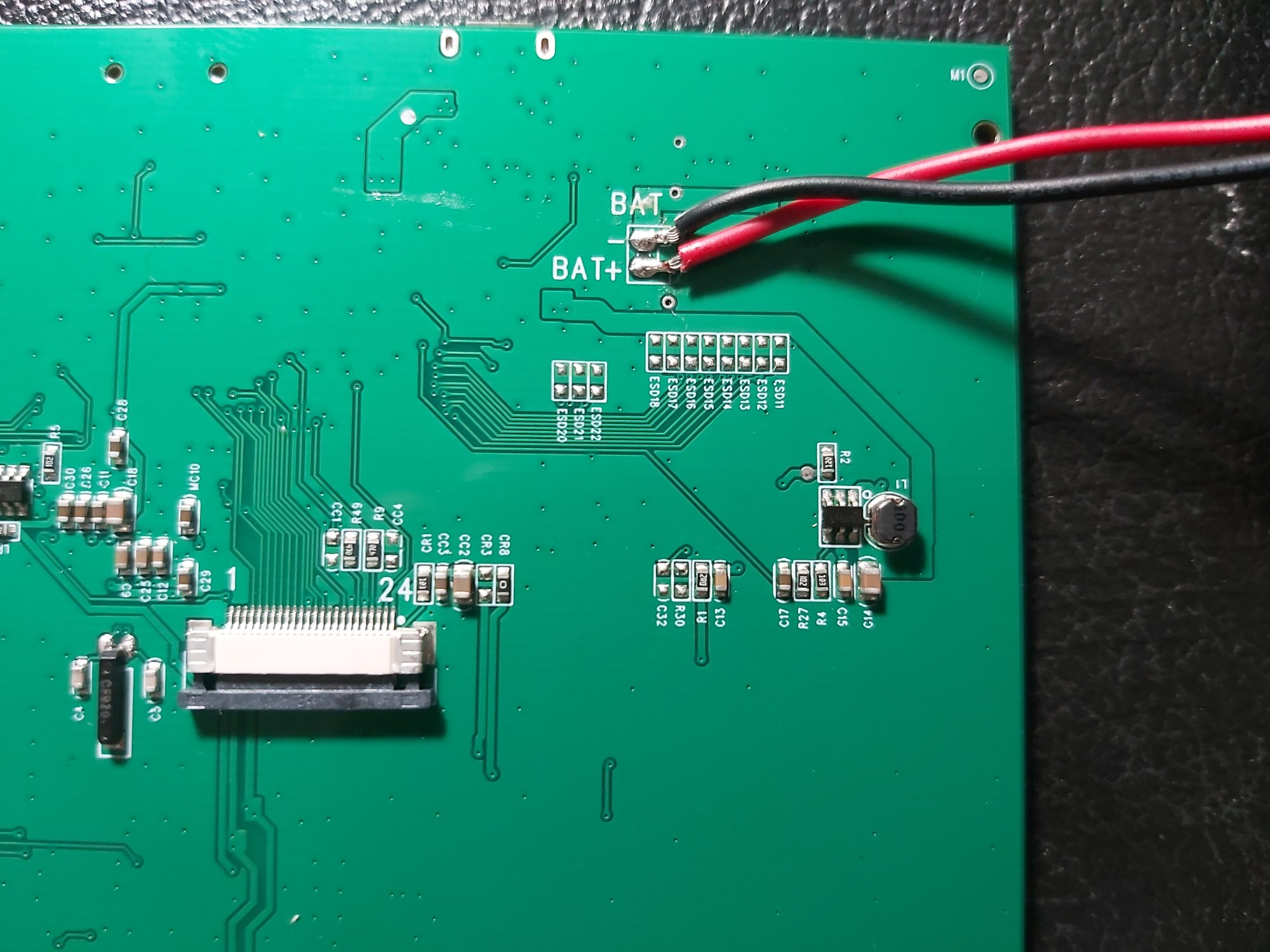

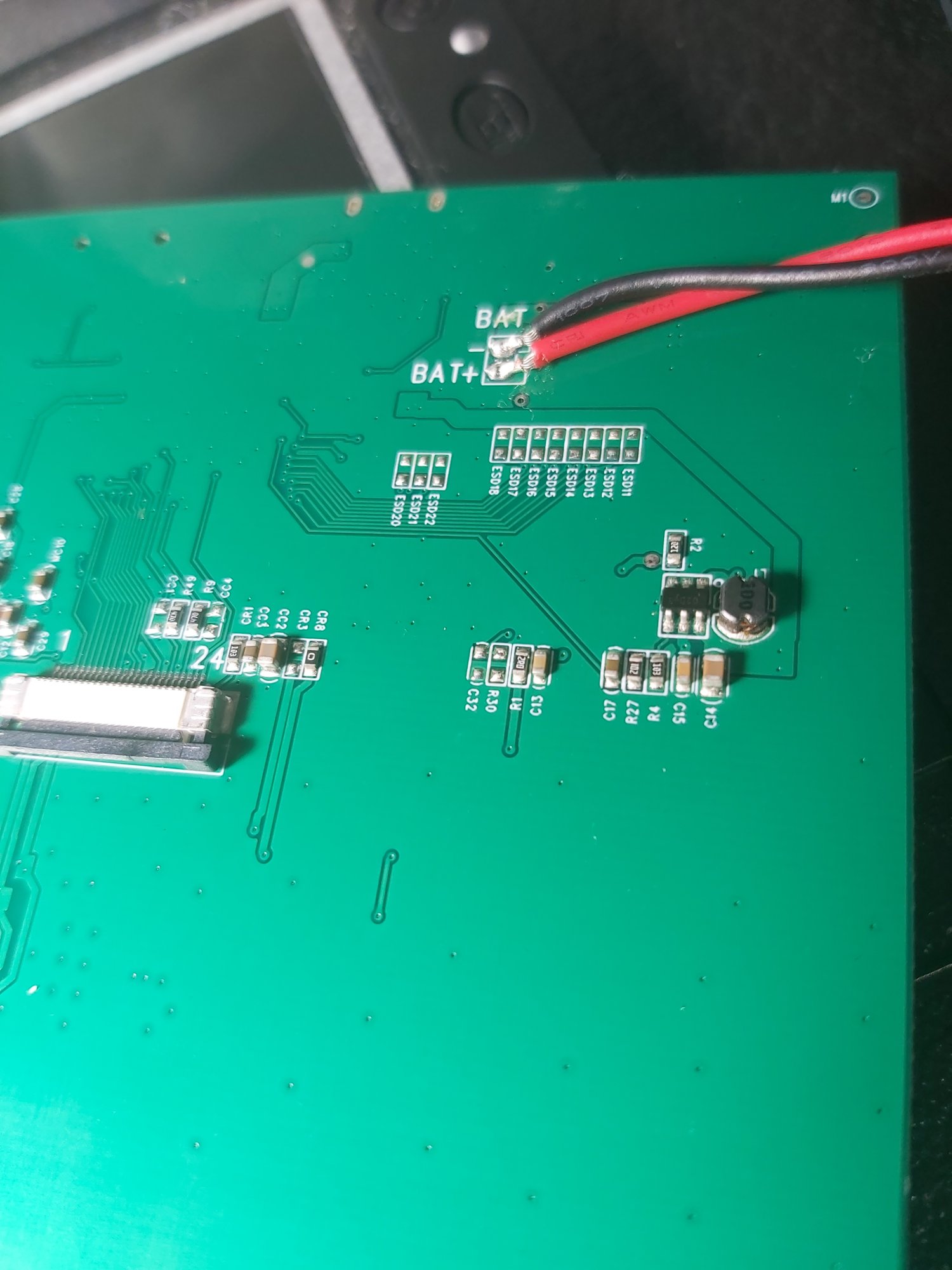

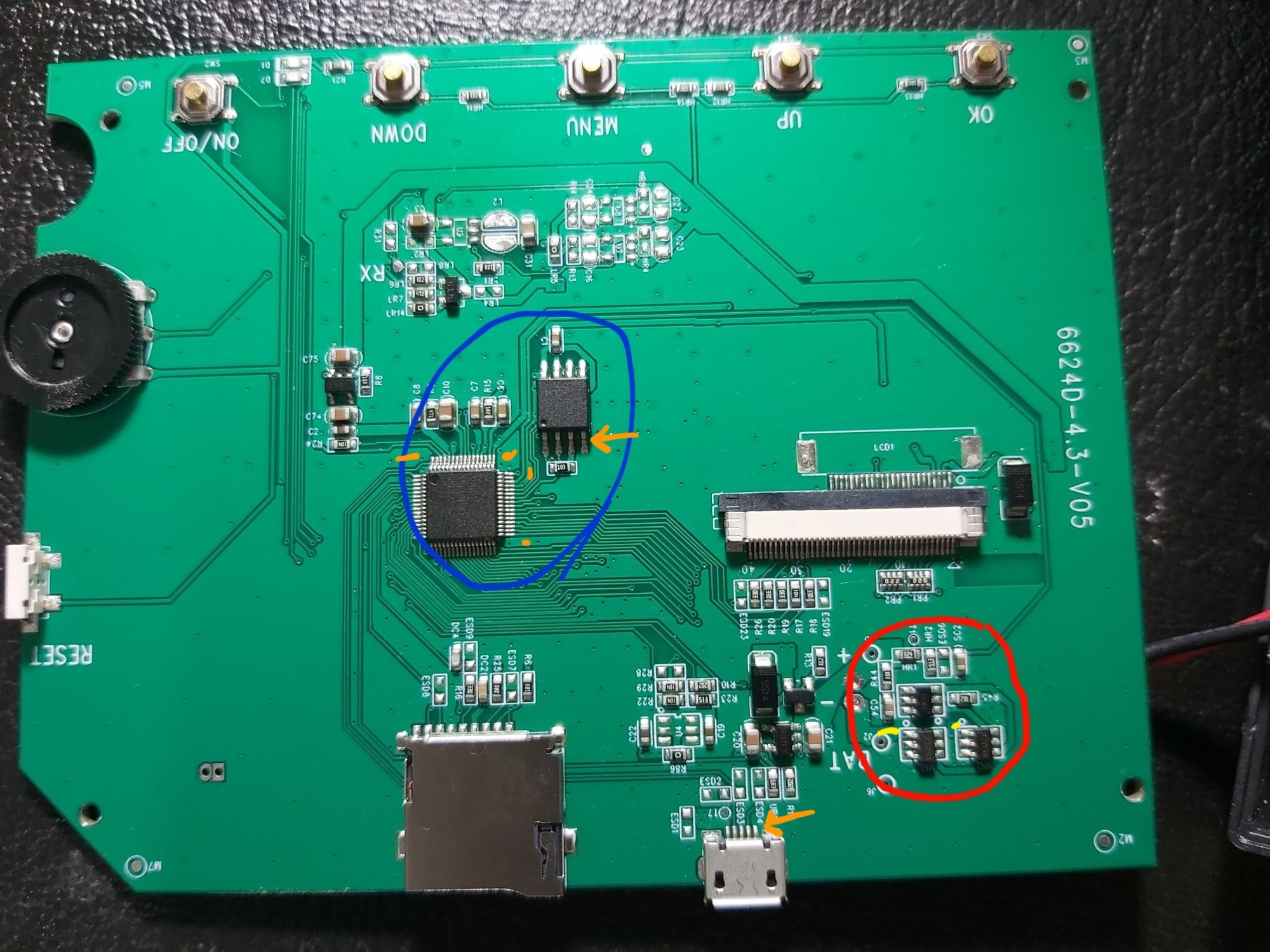

@- ولتاژ دو سر باطری که با فلش آبی و نارنجی مشخص کردم رو بخونید.
۴-

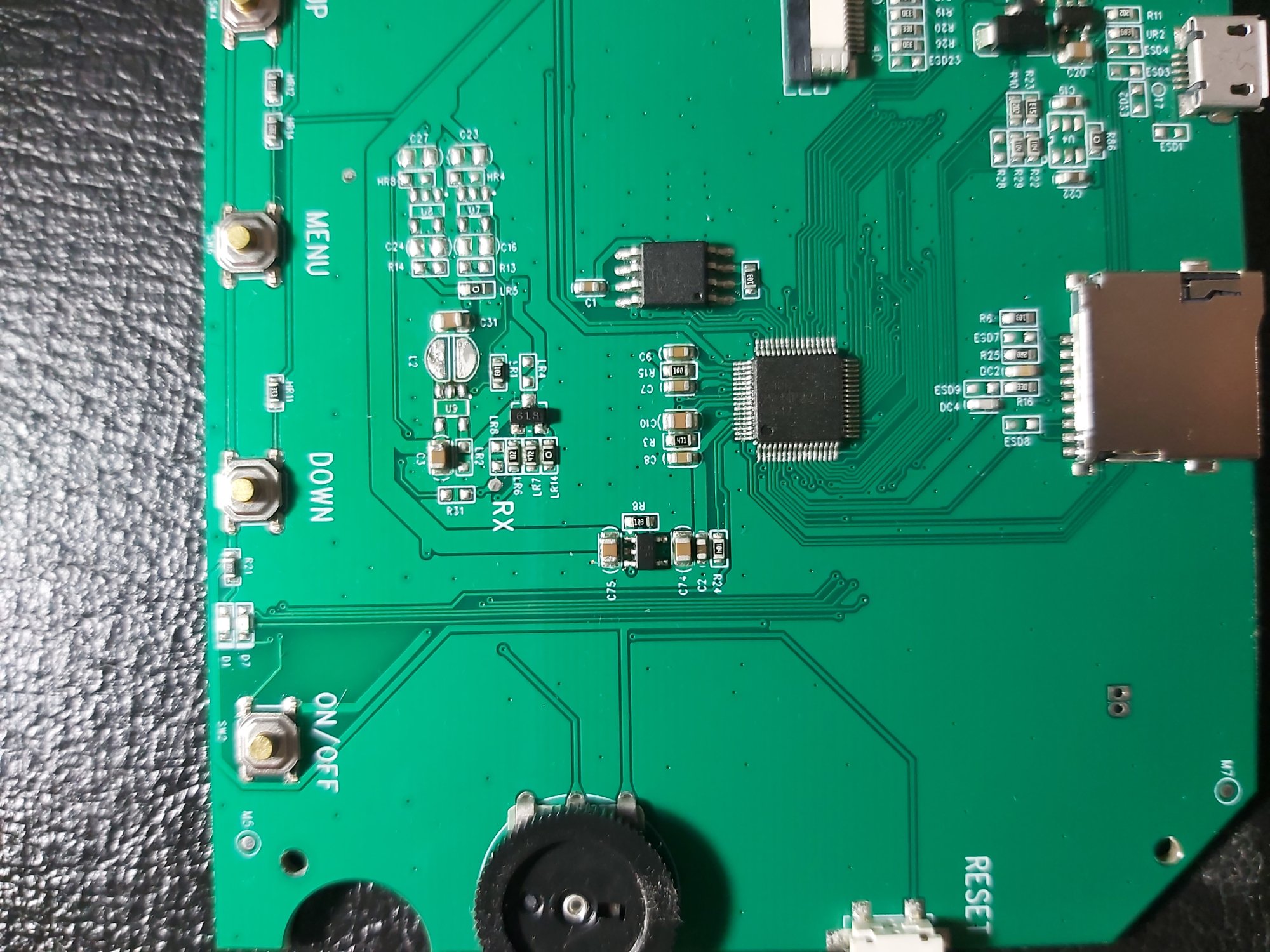

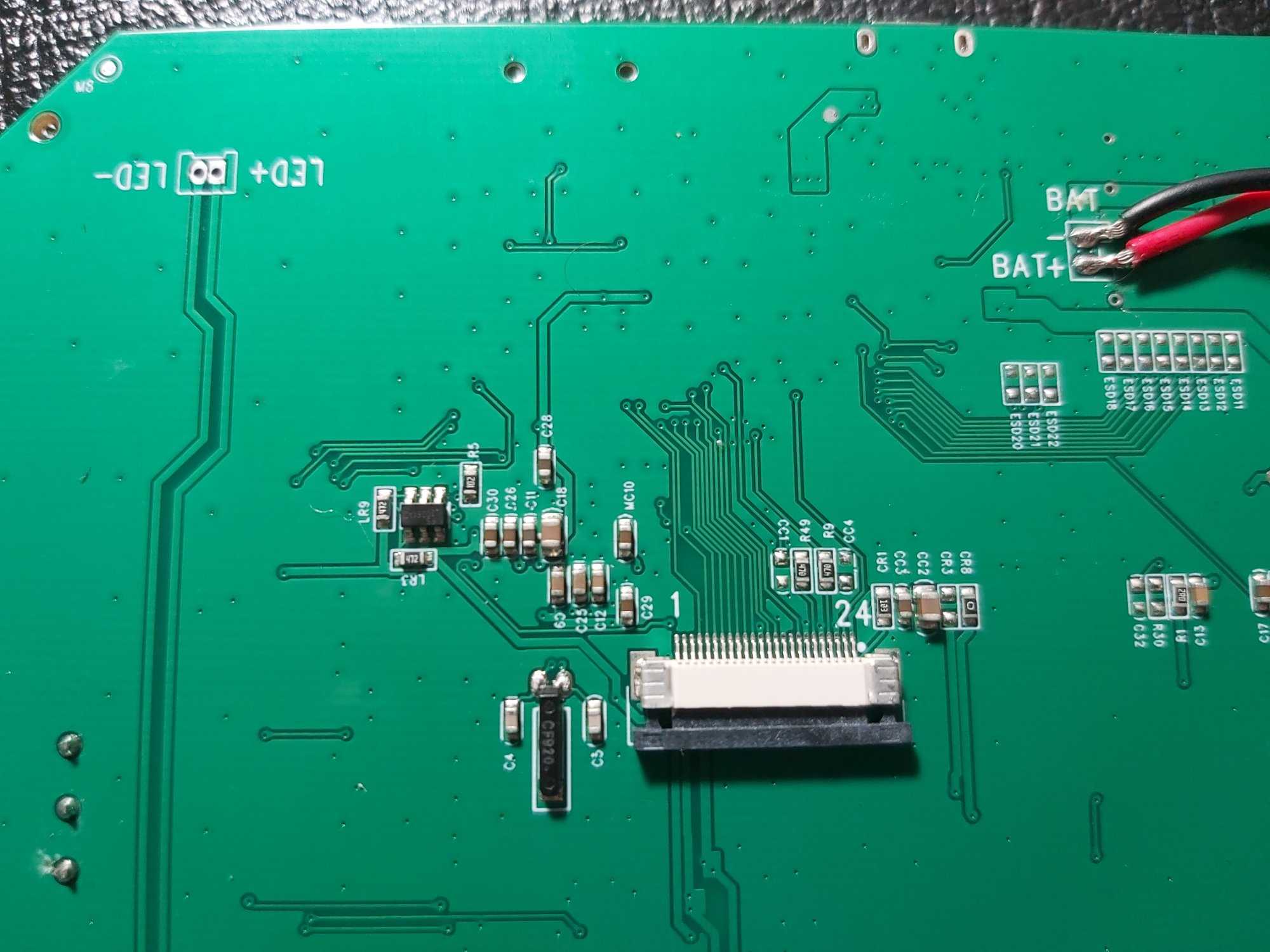

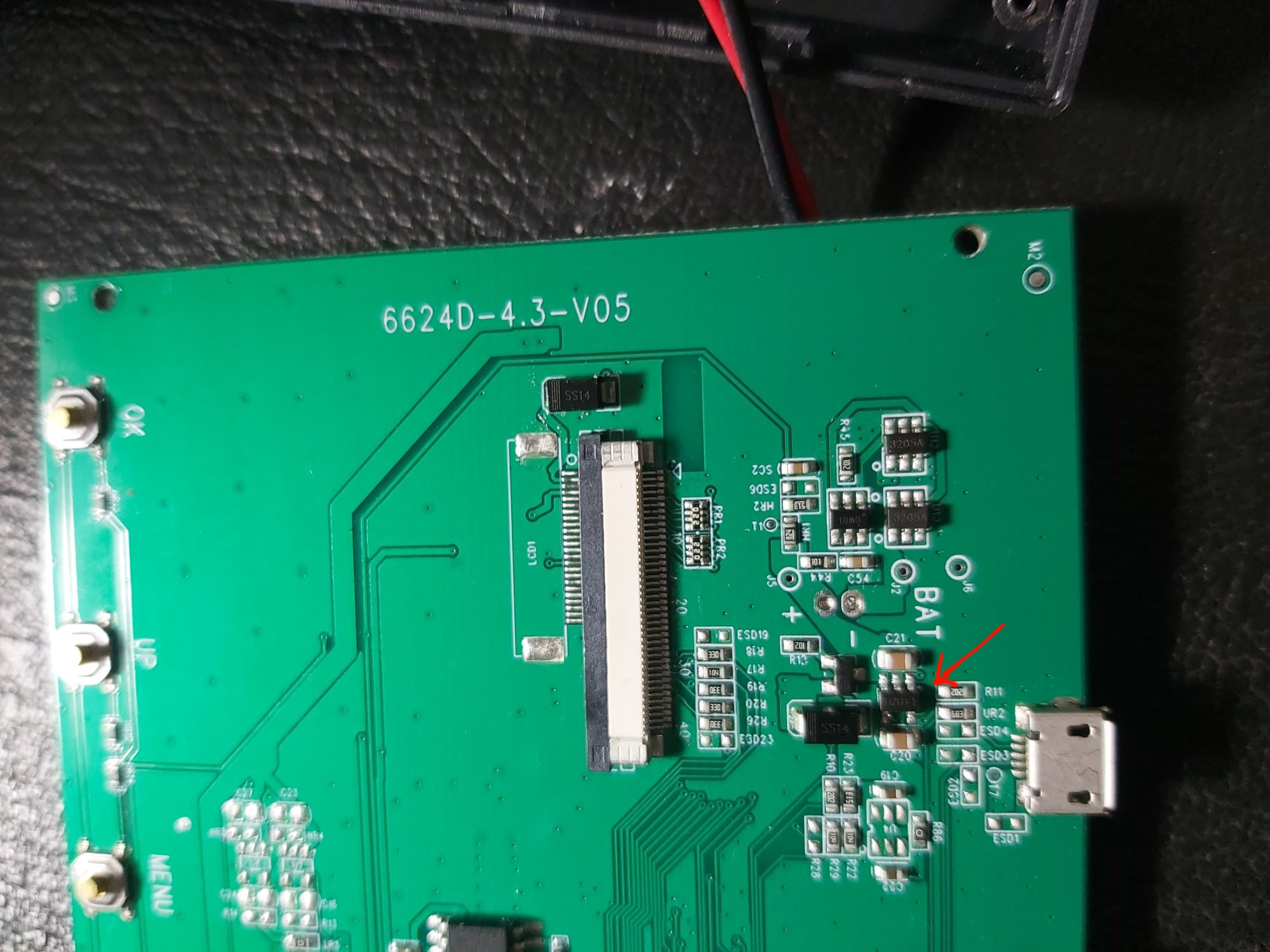

الف- یه سر پراب مثبت اهمتر رو بذارید روی پایه‌ی سورس A1SHB (یا همون HM2301B) که با فلش قرمز مشخص میکنم.
سر دیگه پراب رو روی قطب منفی باطری بذارید که با فلش آبی رنگ مشخص کردم.
@- ولتاژ رو برام بخونید.
ب- سر مثبت پراب همونجای قبلی باشه. (فلش قرمز)
سر دیگه پراب رو بذارید رو فلش زرد رنگ
@- دوباره ولتاژ رو برام بخونید.
مشاهده فایل‌پیوست 202973
ماسفت A1SHB هم مثل ماسفتهای 8205A عمل میکنه؛ با این تفاوت که ماسفت مثبت هست و بجای قطب منفی، وظیفه‌ی انتقال قطب مثبت باطری به برد رو داره و مدار بدون اون کار نمیکنه (دیتاشیت این ماسفت رو هم پیوست میکنم)
اگر تصاویر واضح رو در اختیار قرار بدید، با اطلاعات قطره چکانی مواجه نمیشیم و ان‌شاءالله سریعتر نتیجه میگیریم. بالاخره یا رومی روم و یا زنگی زنگ.
