میکروسکوپ دیجیتال dm4

[infoshinfo]

بله ورژن مین برد همینه

سلام
فایلی درخواستی که از سایت روسی دانلود کردم؛ خدمت شما.
امیدوارم کار راه‌انداز باشه
ضمنا، اگر امکان داره؛ سعی کنید حتما از آیسی خودتون بکاپ بگیرید؛ یا اطلاعات پیوست رو روی یه آیسی جدید بریزید و آیسی خودتون رو نگهدارید تا در صورت عدم همخوانی، از آیسی خودتون استفاده کنید. (البته امیدوارم آیسی خودتون سالم باشه)



[meisamata]

سلام
فایلی درخواستی که از سایت روسی دانلود کردم؛ خدمت شما.
امیدوارم کار راه‌انداز باشه
ضمنا، اگر امکان داره؛ سعی کنید حتما از آیسی خودتون بکاپ بگیرید؛ یا اطلاعات پیوست رو روی یه آیسی جدید بریزید و آیسی خودتون رو نگهدارید تا در صورت عدم همخوانی، از آیسی خودتون استفاده کنید. (البته امیدوارم آیسی خودتون سالم باشه)

خیلی ممنون از زحمتی که کشیدید. فقط نمیدونم این آی سی سالمه یا نه؟ خانواده اش هم برام معلوم نیست.



[infoshinfo]

خیلی ممنون از زحمتی که کشیدید. فقط نمیدونم این آی سی سالمه یا نه؟ خانواده اش هم برام معلوم نیست.

سلام
یه تصویر واضح از آیسی میکرو ارسال بفرمایید.



[meisamata]

سلام
یه تصویر واضح از آیسی میکرو ارسال بفرمایید.



[meisamata]

سلام
یه تصویر واضح از آیسی میکرو ارسال بفرمایید.

راستش من تقریبا تازه واردم تو حوزه عیب یابی، قطعات روی برد رو می تونم فقط اسما بخونم و تست های مقدماتیش رو انجام بدم برای میکرو ایده خاصی ندارم



[infoshinfo]

میکرو دستگاه شما FT25H16W هست که با رنگ آبی مشخص کردم. مربوط به شرکت Fremont Micro Devices یا اصطلاحا FMD هست.
دیتا شیت اونو ضمیمه میکنم.
تو پست ۹ عرض کردم چک کنید ببینید اطلاعات سایت روسی با دستگاه شما هم‌‌خوانی داره؟
به نظر من ورژن سایت روسی یه پله پایین تر از دستگاه شما هست که قبلا هم خدمتتون عرض کردم.
اجازه بدید همکارا اظهار نظر کنن ببینید امکان پروگرام میکرو خودتون با فایل سایت روسی وجود داره یا نه.



[meisamata]

میکرو دستگاه شما FT25H16W هست که با رنگ آبی مشخص کردم. مربوط به شرکت Fremont Micro Devices یا اصطلاحا FMD هست.
دیتا شیت اونو ضمیمه میکنم.
تو پست ۹ عرض کردم چک کنید ببینید اطلاعات سایت روسی با دستگاه شما هم‌‌خوانی داره؟
به نظر من ورژن سایت روسی یه پله پایین تر از دستگاه شما هست که قبلا هم خدمتتون عرض کردم.
اجازه بدید همکارا اظهار نظر کنن ببینید امکان پروگرام میکرو خودتون با فایل سایت روسی وجود داره یا نه.

مشاهده فایل‌پیوست 202898

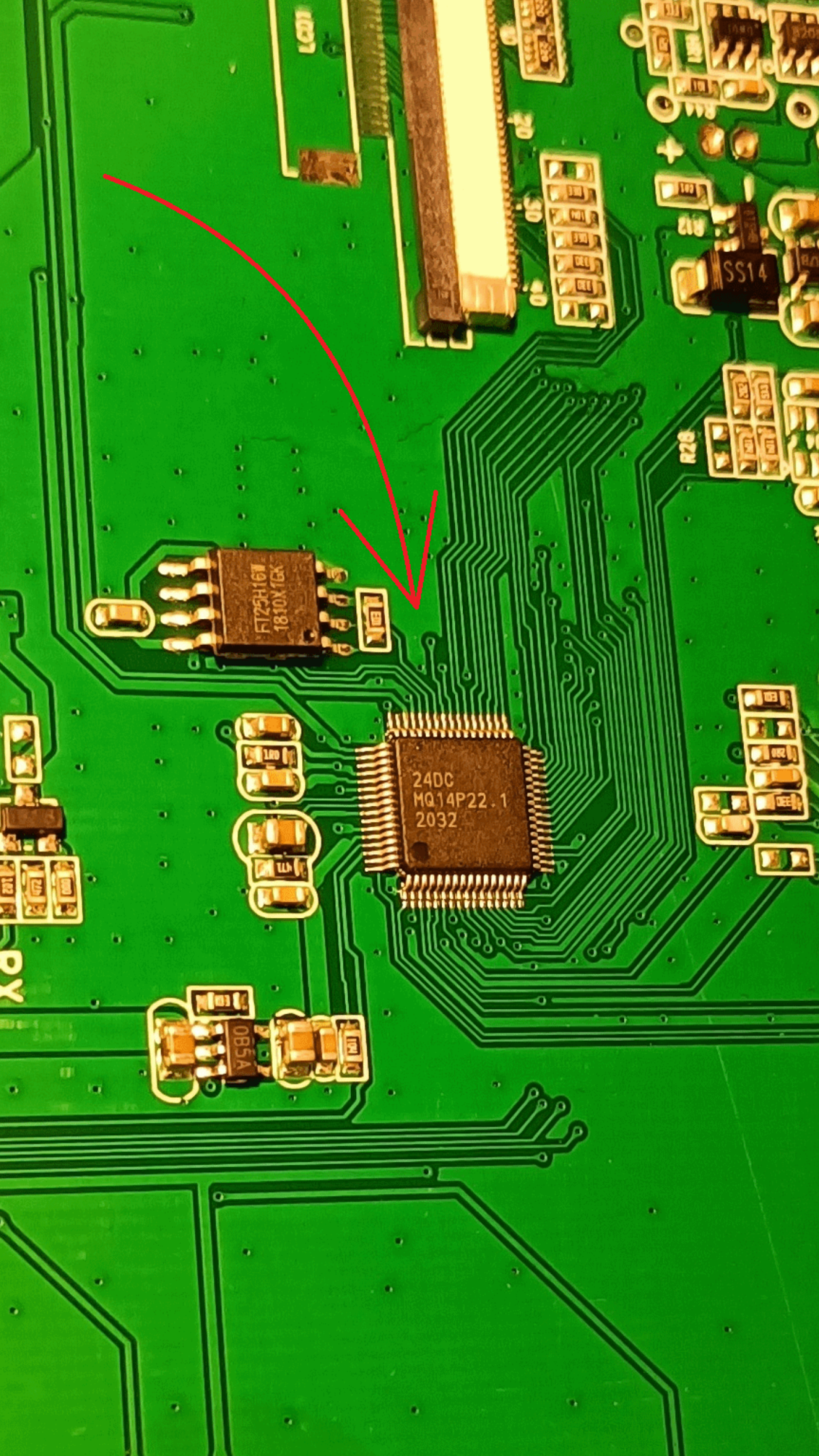

اینی که شما مشخص نمودید مگه حافظه فلش نیست؟ اون چیزی که با فلش قرمز رنگ مشخص شده مگه همون پردازنده نیست؟
تو سایت زیر یه نفر به دنبال مدل پردازنده تو این مدل مین برد میگشته:

https://www.reddit.com/r/AskElectronics/comments/u9nxjn



[infoshinfo]

قبل از اینکه پاسخ سوال آخر شما رو بدم؛ ابتدا میشه مشخص کنید کدوم یکی از این تصاویر مربوط به دستگاه شما است؟
آیا اولین تصویر که تو پست ۱ ارسال کردید دستگاه شماست:

و یا این تصویر که بعد از درخواست تصویر واضح از شما داشتم؟:

میشه بفرمایید چرا ورژن این دو عکس با هم متفاوته؟
مگه ۲ تا دستگاه دارید؟



[meisamata]

قبل از اینکه پاسخ سوال آخر شما رو بدم؛ ابتدا میشه مشخص کنید کدوم یکی از این تصاویر مربوط به دستگاه شما است؟
آیا اولین تصویر که تو پست ۱ ارسال کردید دستگاه شماست:

مشاهده فایل‌پیوست 202899

و یا این تصویر که بعد از درخواست تصویر واضح از شما داشتم؟:

مشاهده فایل‌پیوست 202901

میشه بفرمایید چرا ورژن این دو عکس با هم متفاوته؟
مگه ۲ تا دستگاه دارید؟

نه ولی مشخصات میکروها یکسان هست چون نتونستم تصویر واضحی بگیرم اون رو فرستادم



[infoshinfo]

نه ولی مشخصات میکروها یکسان هست چون نتونستم تصویر واضحی بگیرم اون رو فرستادم

برای بدست آوردن صحیح و عملکرد دقیق؛ می‌بایست تمامی اطلاعات همخوانی داشته باشه. و اگر نه موفق به راه‌اندازی نخواهید شد.
۱- تو عکسهای خودتون که مجدد برای شما ارسال کردم؛ ورژن هر دو برد یکسان نیست. اون قسمتی‌هایی که دورش خط کشیدم رو ببینید.

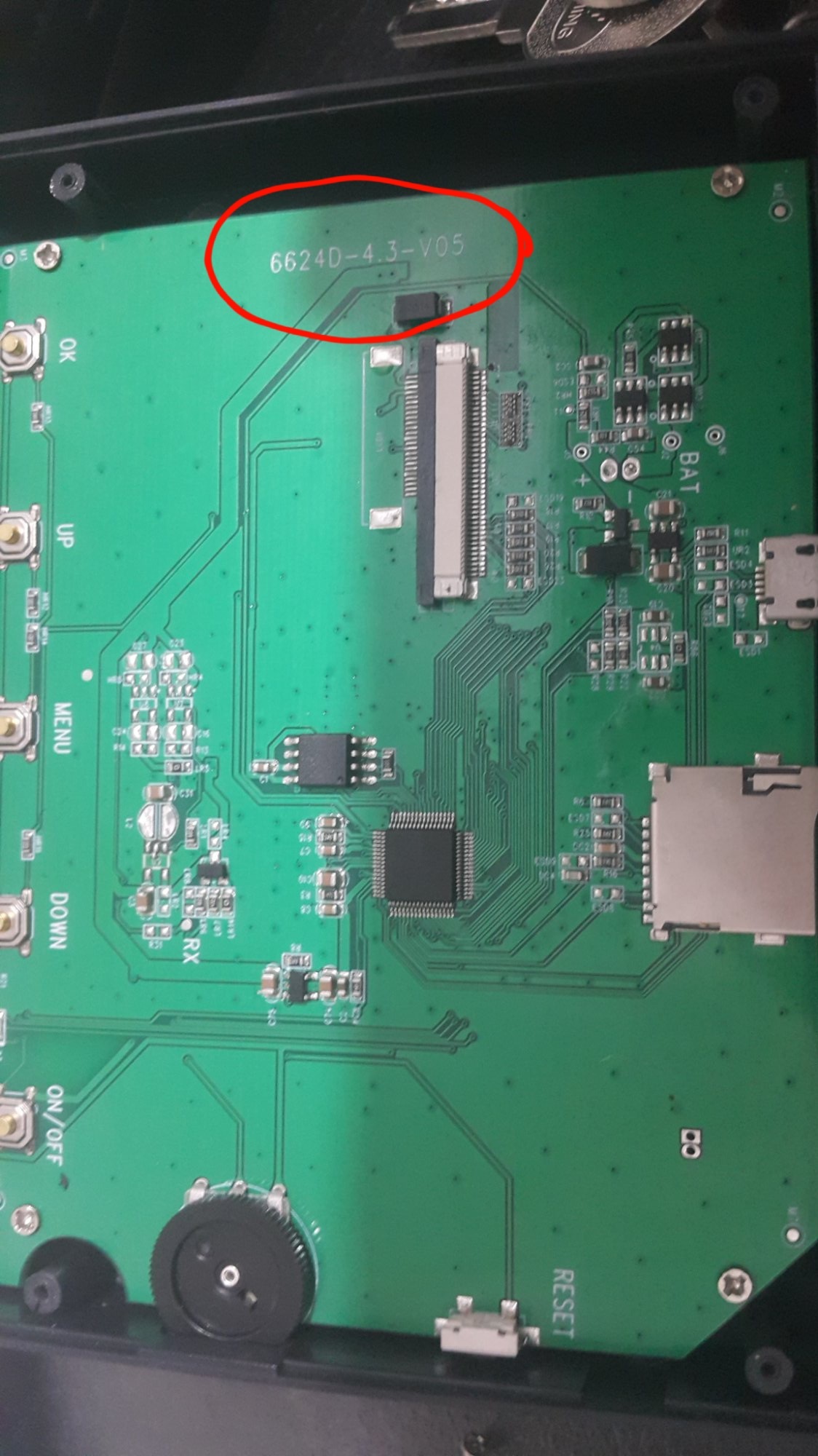

برد شما: 6624D-4.3-V05

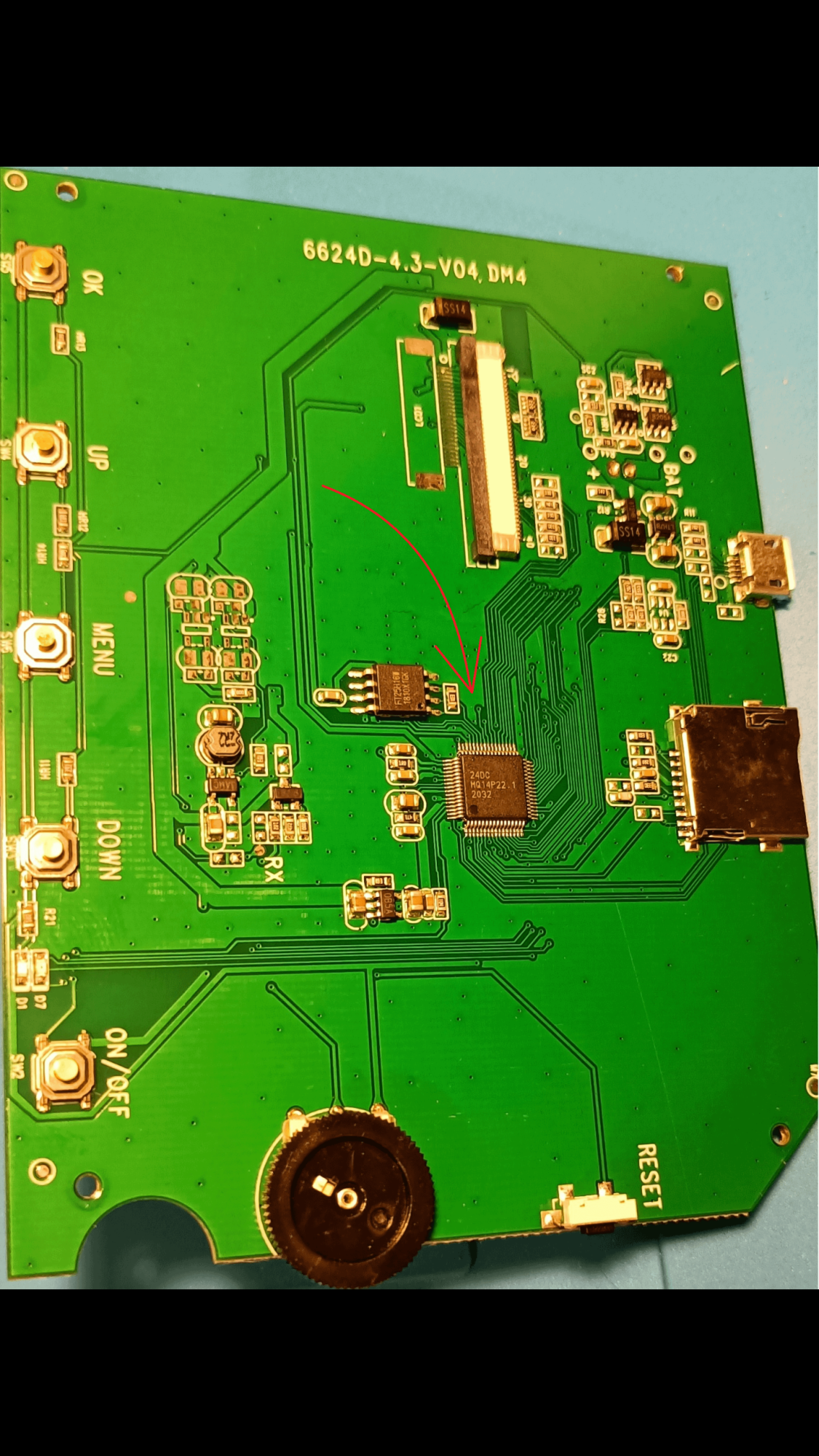

تصویر بردی که ارسال کردید: 6624D-4.3-V04. DM4

۲- فایلی که فرمودید از سایت روسی دانلود کنم مربوط به آیسی فلش 25Q16C هست که با عرض پوزش اشتباها لفظ میکرو در خصوص اون بکار بردم. اما آیسی فلش در تصویری که ارسال کردید FT25H16W هست. با توجه به اینکه مربوط به دو کارخانه متفاوت هست؛ عرض کردم اجازه بدید همکاران نظر بدن که امکان پروگرام روی این آیسی وجود داره یا نه؟

۳- نتونستم هیچ اطلاعاتی از آیسی که با شماره 24DC MQ14P22.1 مشخص شده پیدا کنم. اطلاعاتی هم که تو لینک ارسالی شما بود؛ کمکی به فهم بیشتر نکرد.
لذا تنها یکسان بودن میکرو مشگل‌گشا نیست.

لذا بر مبنای مطالب فوق، باید دقت بفرمایید اطلاعات ارایه شده دقیق باشه تا نتیجه مطلوب حاصل بشه.
