سلام

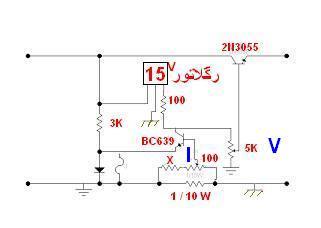

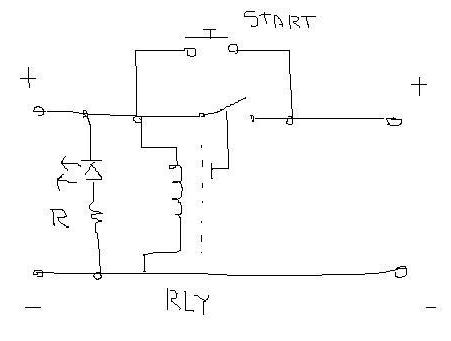

عزیزم فرمودید همین مداری که میخواستی مدار زیر است فقط نمیدونی چیه و چطور کار میکنه که من برات میگم چیه
مشاهده فایل‌پیوست 108897
مشاهده فایل‌پیوست 108898
این مدار اگر در منبع پر قدرتی استفاده بشه چنانچه اتصال کوتاه اتفاق بیافته باید بقدری مسیر را نابود کنه که ولتاژ منبع بشدت افت کنه و لذا اگر منبع پرقدرتی باشه تازمانیکه ولتاژ منبع بشدت افت نکنه همچنان به نابودی مسیر ادامه میده
این مدار در منابع بسیار ضعیف به این صورت قابل استفاده است که مانند فیوز عمل میکنه البته به آمپر خاصی حساس نیست بلکه به قدرت منبع بستگی داره یعنی زمانیکه جریان در حدی کشیده بشه که موجب افت ولتاژ شدید منبع بشه دراینصورت رله آزاد و جریان قطع میشه
البته ازآنجاکه سرعت رله بسیار بسیار کم است لذا تا زمانیکه عمل کنه فرصت قابل توجهی داره که به قطعات صدمه بزنه
بنابمراتب کاربردی برای این مدار به ذهنم نمیرسه بطوریکه عملکرد فیوز فشنگی بسیار بالاتر از این مداره زیرا درسته که فیوزها با تاخیر عمل میکنند و در این مدت تاخیر ، موجب خسارات قابل توجهی میشن اما پس از تاخیر در آمپر خاصی فعال میشن ( برخلاف مدار فوق )
یعنی از فیوز یا رله ای که برای 5 آمپر پیش بینی شده مدت کوتاهی ممکنه 100 آمپر هم عبور کنه یعنی اگه بروز ناهنجاری موجب عبور 6 آمپر یا 100 آمپر هم بشه در زمان کوتاهی 6 آمپر یا 100 آمپر عبور میکنه و سپس عمل میکنه
به دلیل همین تاخیر است که پس از سوختن فیوز شاهد صدمه قطعات در زمان تاخیر هستید اما محافظ الکترونیکی اجازه گسترش عیب را نمیده و با بروز اولین عیب جریان را متوقف و از ادامه خسارت پیشگیری میکنه.
سپاس
