مطرح كردن سوالات و مشكلات مادر برد ( قسمت 2 )

وضعیت
موضوع بسته شده است و نمی‌توان پاسخ جدیدی فرستاد.

مهدی امجدی

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-12-25
2,476
19,521
ایران
با درود خدمت دوستان گلم

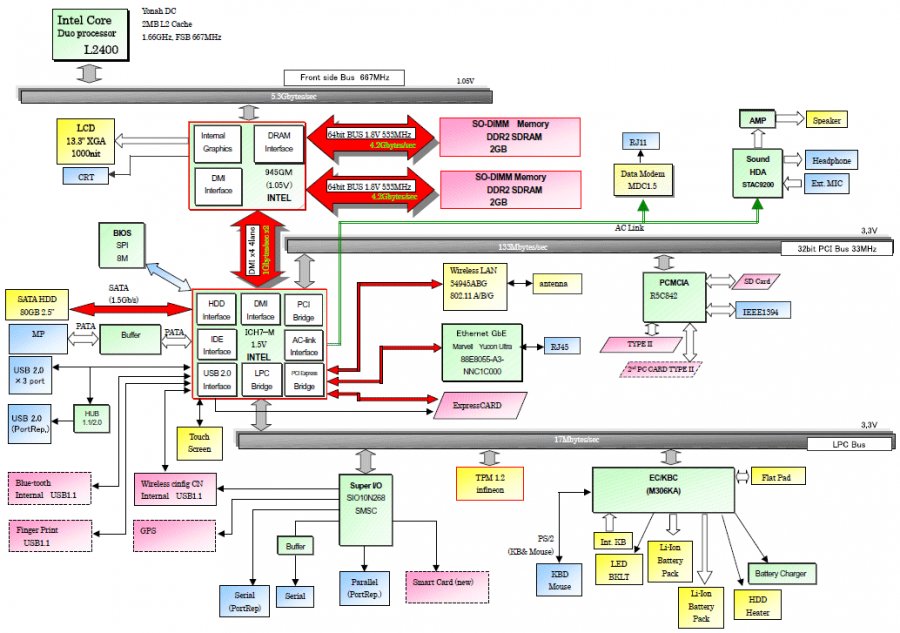

این هم دیاگرام با کیفیت بالا و اصلاح شده





مهدی امجدی

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-12-25
2,476
19,521
ایران
سلام اقای مهندس:
اقای مهندس من خازن ها رو به این روش تست میکنم سیم منفی اهمتر را روی پای منفی میزنم وسیم مثبت رو پایه مثبت و عدد میزنه اهمتر (البته اهمتر روی تست بازر هستش )وقتی سیم ها رو جا به جا میکنم یه تک بوق میزنه .که در این صورت نشان از سالم بودن هستش اما خازن های را که هم باد کردن ونشتی هم دارن این تست رو درست جوابمیدن الان توی خازن های جدید من موندم که چطور بفهمم که سالم هستن ایا روش من اشتباس چون به من تو اموزشگاه اینطور یاد دادن چیکار کنم اگر میشه راهنمای کنین با تشکر
:busted_red:
با درود خدمت شما
دوست عزیز این تستی که شما با بازر انجام میدین فقط برای اینه که متوجه بشید خازن شورتی دارد یا ندارد
برای تست
دقیق خازن ها تنها یک راه وجود دارد اون هم استفاده از خازن سنج است
موفق باشید



reza_hori

VIP+ افتخاری
کاربر
2012-04-19
441
1,257
با سلام خدمت مهندس :
مهندس خازن سنج خوب چه اسمی داره بعدش قیمت چقدر هستش



مهدی امجدی

کاربران vip(افتخاری)
vip افتخاری
کاربر
2009-12-25
2,476
19,521
ایران
با درود خدمت شما
مارک ها متنوع است شما باید با آقای زارع هماهنگ کنید ایشون بهتر در جریان اجناس و قیمت آنها هستند



TEL:0912 80 16 119

TEL-021-339 22 494



reza_hori

VIP+ افتخاری
کاربر
2012-04-19
441
1,257
با سلام خدمت مهندس :
مهندس جان من چند ریگولاتور دارم که روی مادر بوردسوار هستن به اسم k3918 پاینشم سمت چپ نوشته cg سمت راست نوشته 84 حالا وقتی از روی مین جدا میکنم بعضی ها از این مدل که گفتم خدمتتون وقتی سیم مشکی رو به بالا ریگولاتور وصل میکنیم وقرمزرو به پایه سمت راست میزنم بعد چپ دوباره سمت راست بوق میزنه اهمتر که نشانه از سالم بودن میده حالایکی دیکه از همین ریگولاتور ها رو که این کار رو روش انجام میدم بوق نمیزنه فقط شماره میندازه ایا خراب هستن یا اینطور نشون میدن اگر خرابه میشه از این ریگولاتور k3918پاینش هم نوشته شده ksوسمت راست نوشته شده71


Reza Abbaspour

کاربر حرفه ای, VIP2
کاربر +vip پلاس
vip افتخاری
کاربر
2009-07-07
872
4,035
Azerbayjan Maragheh
با سلام خدمت مهندس :
مهندس خازن سنج خوب چه اسمی داره بعدش قیمت چقدر هستش


مارکی که من استفاده می کنم HAOYUE DM6013A
DIGITAL CAPACITANCE METER
محدوده 20MF تا 200PF
قیمت حدود سی تومن
جنس خوبیه من ازش راضیم
فقط موقع استفاده از خازن سنج دقت کنید که خازنهایی را که بهش وصل می کنید بی بار باشند


Reza Abbaspour

کاربر حرفه ای, VIP2
کاربر +vip پلاس
vip افتخاری
کاربر
2009-07-07
872
4,035
Azerbayjan Maragheh
سلام یک بلوگ دیاگرام میزارم که خیلی میتونه تو تعمیرات کمک کنه خودم با هاش حال میکنم اگه سوالی بود در خدمتم

سلام دوست عزیز
در صورت امکان این صفحاتو پاکنویس کرده و از چند رنگ استفاده کنید تا برای ماهم مثمر ثمر باشد و مقادیر و روابط حاشیه ها را هم خوش خط بنویسید منکه اکثرشونو نتونستم بخونم و یا ناقص افتاده اند و خواهشا بصورت فایل بفرستید که قابلیت زوم و بزرگنمایی داشته باشد بسیار سپاسگذارم​

آخرین ویرایش:

iranvich63

کاربر
2012-03-24
321
2,081
سلام دوستان راهنمایی کنید

مادر برد asus p5kpl SE
کد دیباگر QPCI شماره E0 رو نشون میده با یک بوق بلند و 2 بوق کوتاه
کارهای انجام شده:
1- پروگرام بایوس
2-قسمت مربوط به چیپ شبکه قطعات شکستگی داشتند.قطعات شکسته از مدار خارج شدند.
3-ظاهر برد سالم و قطعات سوختگی ندارند.
4-چند پین کج در سوکت داشت که صاف شدند.

مادربرد دوباره ASUS P5KPL SE
این یکی کد 88 میده بدون بوق با گرمی سی پی یو و پل جنوبی ولی پل شمالی رو چک نکردم
قطعات سالم و بدون سوختگی هست.

مادربرد Foxconn P31A-S
کد دیباگر B8 برون بوق
کارهای انجام شده:
1-بایوس پروگرام شده.
2-ریگلاتورها تست شدند.سالم و دارای ولتاژ
3-گرمای طبیعی سی پی یو و پل شمالی و جنوبی


iranvich63

کاربر
2012-03-24
321
2,081
راستی یادم رفت بپرسم
گاهی مادربردهایی دستم میرسند که روی ایپرامشون یا خود بردشون اسمی از شرکت سازنده بایوس ننوشته یا درحقیقت کنده شده است.
از کجا میشود فهمید که این بایوس مال فونیکس است یا مثلاً Award?
راهی داره بنظرتون؟

دومین سوال هم اینکه گاهی در دیباگر کدهایی رو میبینم که توی دفترچه راهنمای دیباگر اسمی ازشون برده نشده.چرا؟
چطوری میشه کدهای اضافی رو پیدا کرد؟
