مشکل پاور 1850 وات

[mniknezhadi]

سپاس از پاسخگوییتان.
دوتا مقاومت ۱۰ اهم سوخته بود و دوتا ماسفت سوخته بودن.
شارژ و دشارژ انجام میشود .

بی زحمت شماره آی سی pwm سویچینگ ورودی رو می تونید بزارید؟



[Hoomanhidaji]

بی زحمت شماره آی سی pwm سویچینگ ورودی رو می تونید بزارید؟

شماره آی سی ورودی cm6500unx که تعویض کردم ولی باز مشکل پا برجاست.
این پاور از یک آی سی دیگر نیز در کنار آی سی بالا نیز استفاده کرده که در این پاور برای من جدید بود . Si8016hsp8 که مربوط به power factor correction میباشد.
درضمن باید بگم که با قطع و وصل کلید خاموش و روشن روی پاور هر دفعه فن یک لحظه روشن و بعد خاموش میشود .



[CINAPA]

مشکل احتمال زیاد از قسمت خروجی هست ..مثلا خازن های خروجی و یا مسافت خروجی را چک کن ..خازنها را حتی در صورت سالم بودن شکل ظاهری باید عوض کرد تا مطمئن شد من خودم همچین موردی داشتم .با تعویض خازن درست شد ..اما صد در صد نیست



[mniknezhadi]

شماره آی سی ورودی cm6500unx که تعویض کردم ولی باز مشکل پا برجاست.
این پاور از یک آی سی دیگر نیز در کنار آی سی بالا نیز استفاده کرده که در این پاور برای من جدید بود . Si8016hsp8 که مربوط به power factor correction میباشد.
درضمن باید بگم که با قطع و وصل کلید خاموش و روشن روی پاور هر دفعه فن یک لحظه روشن و بعد خاموش میشود .

همونطور که در بالا دوستمون هم اشاره کرد و بنده هم عرض کرده بودم (چون فن یه لحظه روشن می شه و بعد خاموش می گردد) مشکل مال بعد از طبقه PFC (باید روی خازنهای طبقه اول حدود 380 ولت داشته باشید) هست و باید قطعات طبقه بعد را دونه دونه چک کنید. اگر ماس فت های خروجی سالمند عیب بدیه و وقت گیر ولی راه دیگه ای ندارید.

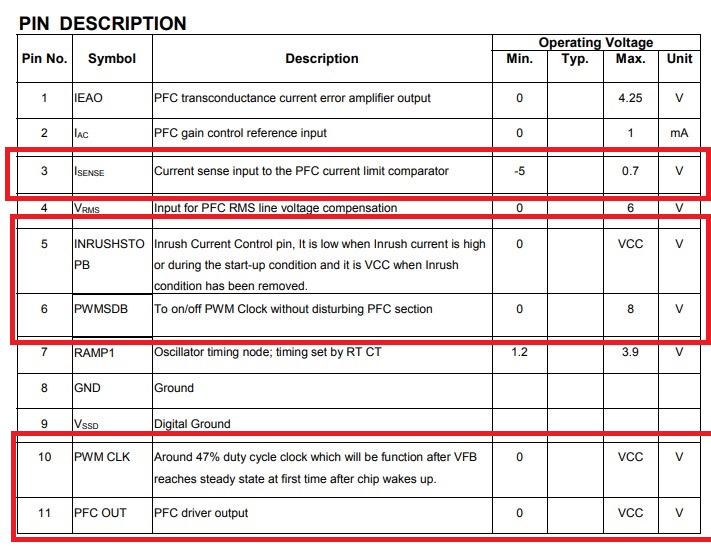

ولی اگر روی خازنهای ورودی 380 ولت دارید یعنی به آی سی cm6500unx اطلاعات غلط می رسد و این آی سی خروجی PWM را قطع می کند. در حالت عادی بعد از راه اندازی روی پایه 5 این آی سی باید ولتاژ VCC موجود باشد و ولتاژ پایه 3 آن بین 5- ولت تا 0.7 ولت باشد.
شکل موج پایه های 10 و 11 را هم با اسکوپ ببینید.



[Hoomanhidaji]

همونطور که در بالا دوستمون هم اشاره کرد و بنده هم عرض کرده بودم (چون فن یه لحظه روشن می شه و بعد خاموش می گردد) مشکل مال بعد از طبقه PFC (باید روی خازنهای طبقه اول حدود 380 ولت داشته باشید) هست و باید قطعات طبقه بعد را دونه دونه چک کنید. اگر ماس فت های خروجی سالمند عیب بدیه و وقت گیر ولی راه دیگه ای ندارید.

بله فرمایش شما را انجام میدم . وقتی با اسکوپ گیت سورس ماسفت pfc چک میکنم هیچ فرکانسی نداره و وقتی با لامپ تست چک میکنم رله قطع و وصل میشه .
ولتاژ روی خازنها 350 ولت که روند کاهشی داره حتی زمانیکه پاور به برق وصل هست .

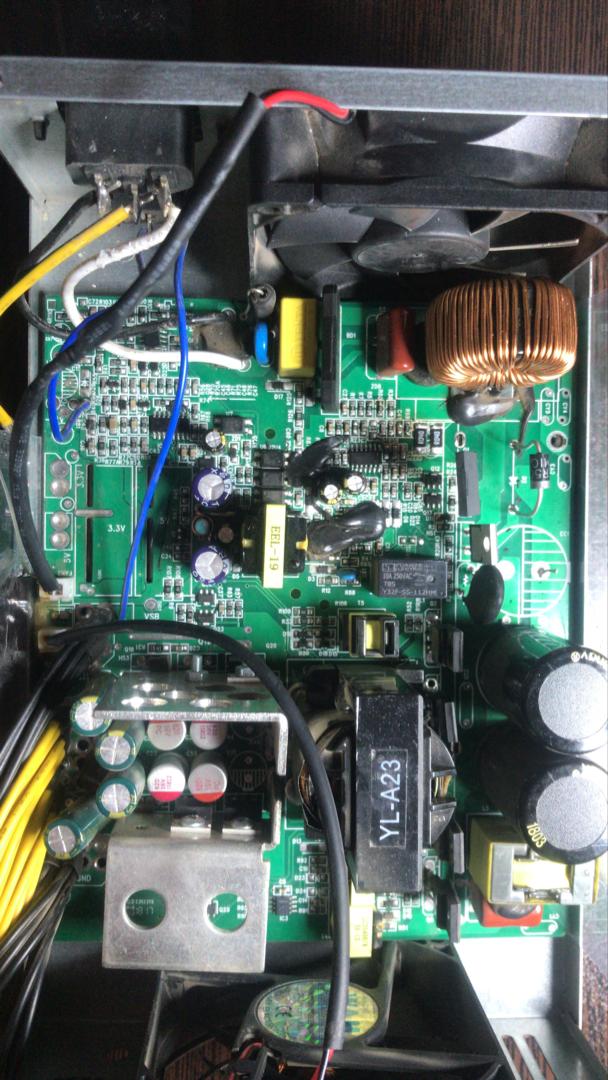

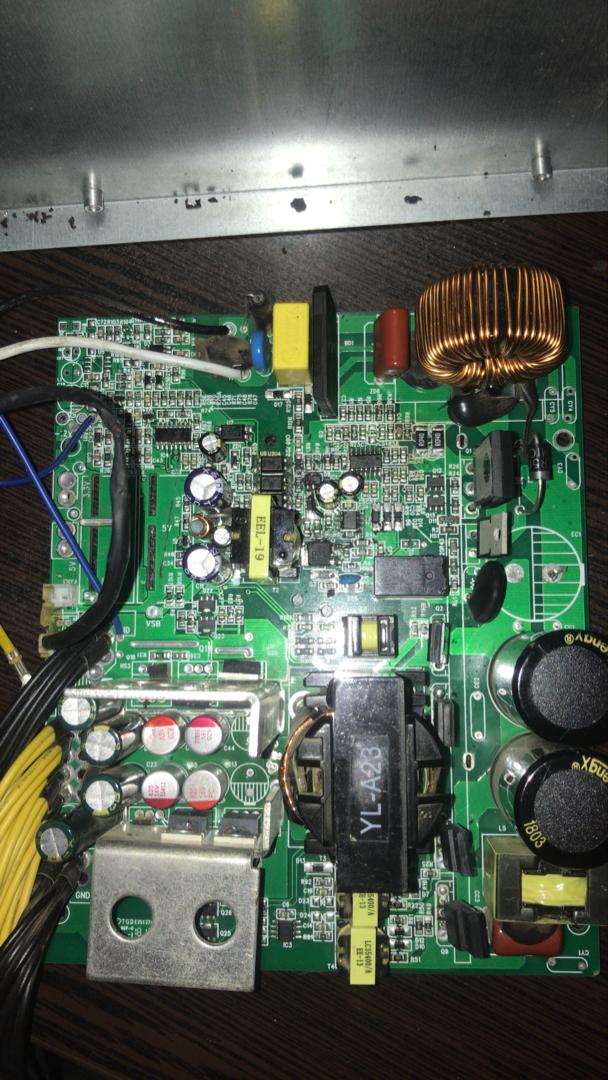

درانتها خواهشی داشتم اگر ممکنه قسمتهای مختلف این پاور برام روی تصویر مشخص کنید چونکه احساس میکنم یه مدار اضافه داره که من درک نمیکنم (به علت تازه کار بودنم) ممنون میشم



[mniknezhadi]

البته اینطوری نمی شه با قاطغیت کامل گفت ولی (چون رله می چسبه پس PFC سالمه و بعد خروجی PWM را قطع می کنه) اینطور که معلومه باید قطعات بعد از PFC را چک کنید (خازنها، نیمه هادی ها و مقاومت ها را) شک من بیشتر روی خازن هاست..



[Hoomanhidaji]

البته اینطوری نمی شه با قاطغیت کامل گفت ولی (چون رله می چسبه پس PFC سالمه و بعد خروجی PWM را قطع می کنه) اینطور که معلومه باید قطعات بعد از PFC را چک کنید (خازنها، نیمه هادی ها و مقاومت ها را) شک من بیشتر روی خازن هاست..

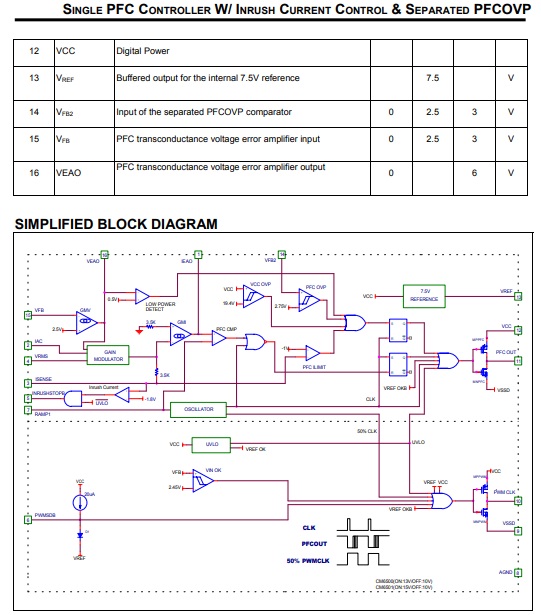

همانطور که عرض کردم رله میچسبه و بعد قطع میشه که خازنها بعد از آن شروع به دشارژ شدن میکنن . دیتاشیت که شما تصویر گذاشتین آی سی 16 پین هست این آی سی 14 پین هست /



[mniknezhadi]

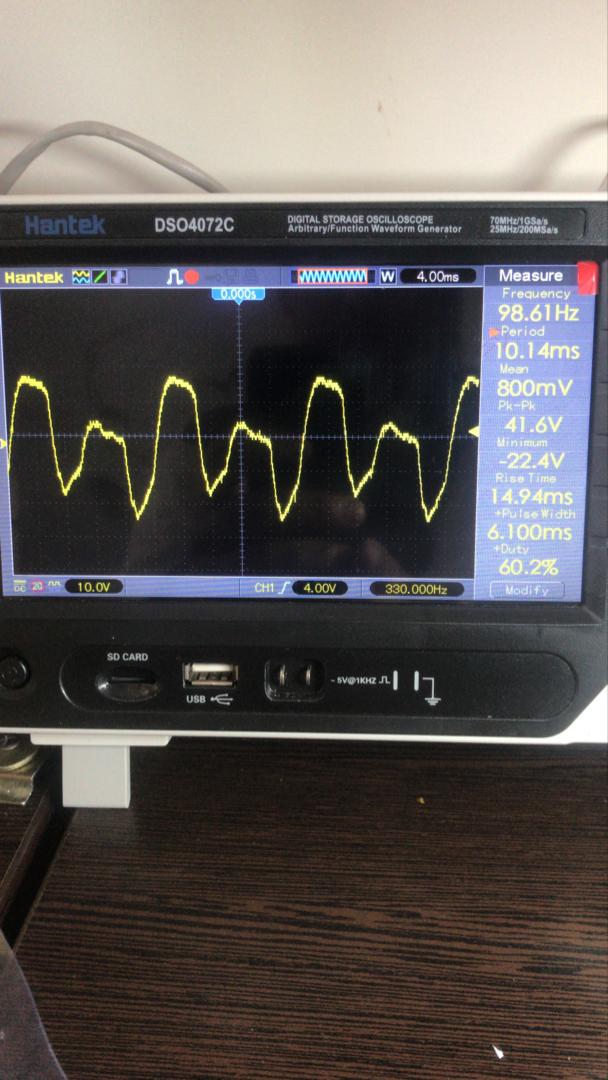

این شکل موج کجاست؟



[Hoomanhidaji]

این دو فیلم زیر دو حالت مختلف تست پاور فوق هست

فیلم اول اتصال پاور به لامپ تست

https://youtu.be/D9N3n3GM8d0

فیلم دوم اتصال پاور به برق شهر

https://youtu.be/nfmru9RZGvE



[Hoomanhidaji]

مشکل حل شد. ride:
