دوست عزیزم
سلام
ضمن تشکر از راهنمایی شایسته دوستان عزیز و اظهار لطف جناب m.reza9090 عزیز
اگر سیم سبز حدود 2 ولت است ولتاژ استارت ندارید و قطعات این قسمت را که زیاد نیستند تعقیب و تست کنید و اگر کوپلر دارد کلکتور امیتر این بخش را اتصال کوتاه کنید ببینید سیم سبز صفر میشود؟
و نتیجه را اعلام کنید و اگر نتیجه نگرفتید و متوجه نشدم با پیام خصوصی مطلع فرمایید
با سلام خدمت شما و همه دوستان که ما رو تا اینجا راهنمایی کردن استاد گرامی قطعات مربوط به قسمت 5ولت سیم سبز شامل چه قطعاتی هستند که باید تست بشن اگه یکم راهنمایی کنید ممنون میشم
با سلام خدمت شما و همه دوستان که ما رو تا اینجا راهنمایی کردن استاد گرامی قطعات مربوط به قسمت 5ولت سیم سبز شامل چه قطعاتی هستند که باید تست بشن اگه یکم راهنمایی کنید ممنون میشم

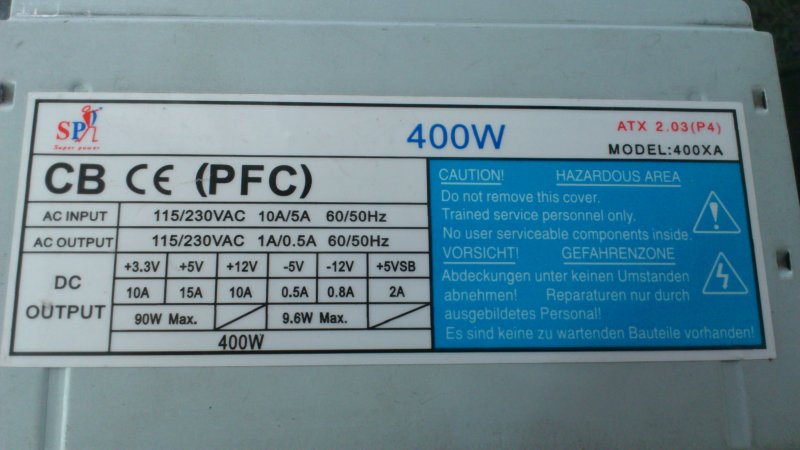

عزیزم قبلا سوال کردم مدل و مشخصات آن چیه و عکس واضح و شفاف و کامل و اگر نقشه آنرا دارید ارسال فرمایید ولی شما پاسخی ندادید که مشخص شود چی به چیه
ولی اگر سیم سبز را تعقیب کنید با بخش استارت که شامل رگلاتور 5 ولت و قبل از رگلاتور هم ترانس کوچک و احتمالا آی سی یا ترانزیستور تغذیه و احتمالا کوپلر و 431 مواجه میشوید (بستگی به مارک و مدل دارد )
عزیزم قبلا سوال کردم مدل و مشخصات آن چیه و عکس واضح و شفاف و کامل و اگر نقشه آنرا دارید ارسال فرمایید ولی شما پاسخی ندادید که مشخص شود چی به چیه
ولی اگر سیم سبز را تعقیب کنید با بخش استارت که شامل رگلاتور 5 ولت و قبل از رگلاتور هم ترانس کوچک و احتمالا آی سی یا ترانزیستور تغذیه و احتمالا کوپلر و 431 مواجه میشوید (بستگی به مارک و مدل دارد )

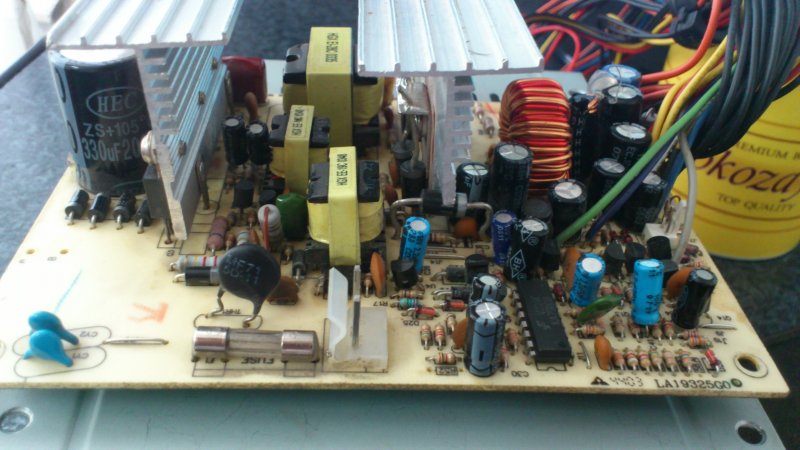

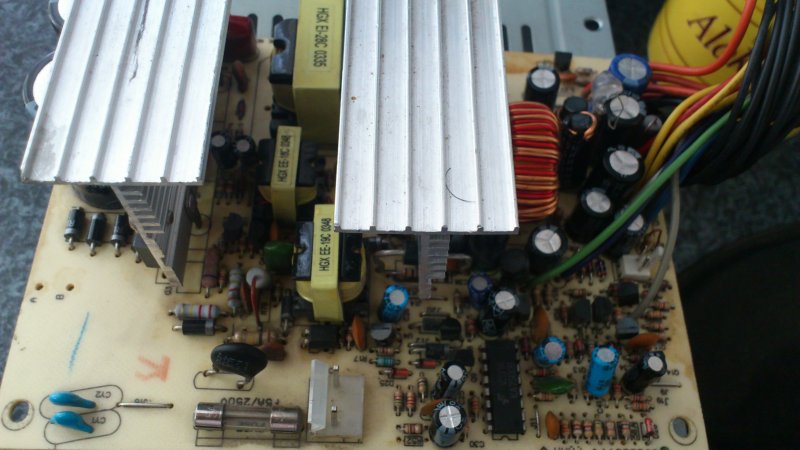

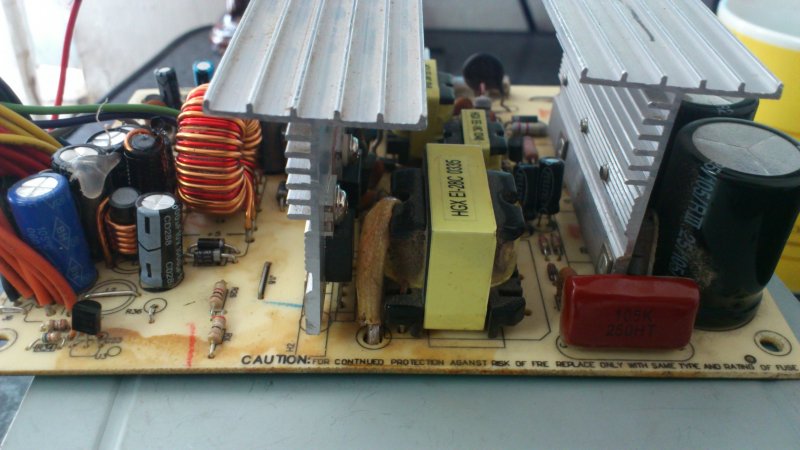

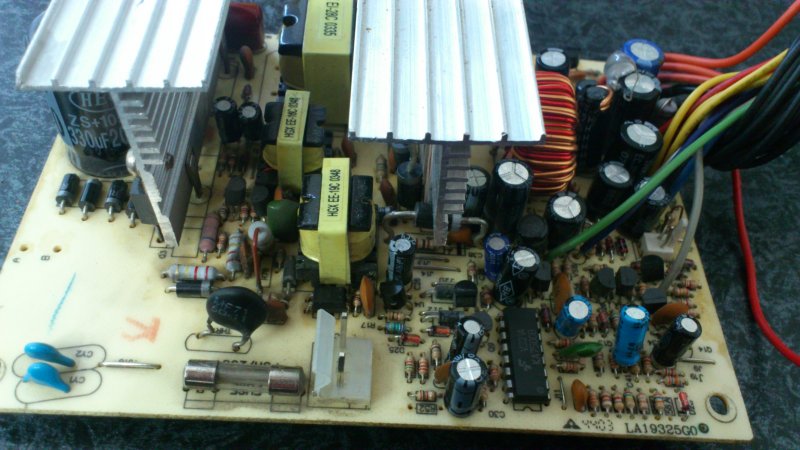

باز هم عکس ارسالی مشابه تصویر سابق و ناقص و نامفهومه
ولی علاوه بر موارد گذشته و توصیه دوستان ، ولتاژ خازن بزرگ تغذیه را تست و اعلام کنید اگه دو خازن سری است باید 155 ولت و الا باید 310 ولت باشه و درغیراینصورت خرابه
باز هم عکس ارسالی مشابه تصویر سابق و ناقص و نامفهومه
ولی علاوه بر موارد گذشته و توصیه دوستان ، ولتاژ خازن بزرگ تغذیه را تست و اعلام کنید اگه دو خازن سری است باید 155 ولت و الا باید 310 ولت باشه و درغیراینصورت خرابه
دوستان من وقتی تستر رو روی تست دیود قرار میدم و پایه منفی رو به هیت سینگ و پایه مثبت رو به سیم زرو 12ولت میزنم عدد 240 رو نشون میده و تستر بوق نداره وسیم قرمز 0 نشون میده اتصال کوتاه و سیم نارنجی 032رو نشون میده ولی تستر بوق داره این طبیعی هست؟
