مشکل در روشن شدن پاور

[tahaali9095]

مشکل اینجایه که پاور استارت نمیشه که ولتاژ بگیرم وقتی سیمهای سبز و مشکی رو اتصال میدی یه لحضه فن شروع به کار میکنه بعد قطع میشه
:jump:

دوست من نگرفتی منظورم را،
شما تست زیر را انجام بدید دقیقا مو به مو انجام بدید تا زودتر به نتیجه برسیم:
فن را از روی پاور جدا کن و بزارش یه کناری.
سپس سیم سبز و سیاه را بهم با یه رابطی (یه تکه سیم) متصل کن، سپس توسط مولتی متر رنج ولتاژ DC ببین رو سیمهای قرمز نارنجی و زرد چه ولتاژهایی داری؟ باید به ترتیب 5 3.3 و12 ولت داشته باشید.
اگر از ولتاژ خبری نبود مرحله دوم پست 7 را انجام بده و خبرش را پست کن

در ضمن در پست 10 استاد گرامی جناب آقای غزال راهنمایی بسیار ارزنده ای مرقوم فرموده اند،لذا از شما تقاضا دارم با دقت و متانت راهنماییهای استاد را موبه مو انجام داده تا سریعتر به مقصود برسید بنده شاگرد ایشان و در محضرشان فقط دارم درس پس میدم.
(اگر به راهنماییهای استاد خوب توجه کنید بجای ماهی خوردن ماهیگیرماهری خواهید شد)
موفق باشید



[kharad]

نوشته اصلی توسط reza_wvee مشکل اینجایه که پاور استارت نمیشه که ولتاژ بگیرم وقتی سیمهای سبز و مشکی رو اتصال میدی یه لحضه فن شروع به کار میکنه بعد قطع میشه

منبع : http://www.irantk.ir/showthread.php?t=37587&page=2#ixzz2RxGPHT5I

دوست من نگرفتی منظورم را،
شما تست زیر را انجام بدید دقیقا مو به مو انجام بدید تا زودتر به نتیجه برسیم:
فن را از روی پاور جدا کن و بزارش یه کناری.
سپس سیم سبز و سیاه را بهم با یه رابطی (یه تکه سیم) متصل کن، سپس توسط مولتی متر رنج ولتاژ DC ببین رو سیمهای قرمز نارنجی و زرد چه ولتاژهایی داری؟ باید به ترتیب 5 3.3 و12 ولت داشته باشید.
اگر از ولتاژ خبری نبود مرحله دوم پست 7 را انجام بده و خبرش را پست کن

در ضمن در پست 10 استاد گرامی جناب آقای غزال راهنمایی بسیار ارزنده ای مرقوم فرموده اند،لذا از شما تقاضا دارم با دقت و متانت راهنماییهای استاد را موبه مو انجام داده تا سریعتر به مقصود برسید بنده شاگرد ایشان و در محضرشان فقط دارم درس پس میدم.
(اگر به راهنماییهای استاد خوب توجه کنید بجای ماهی خوردن ماهیگیرماهری خواهید شد)
موفق باشید

درود

ولتاژ در پاورها به دو صورت است
ولتاژهای قبل از سوئیچ و بعد از سوئیچ

- قبل از سوئیچ فقط دو سیم سبز و بنفش ولتاژ 5 ولت را دارند بقیه رنگ ها هیچ ولتاژی ندارند .
- بعد از سوئیچ آن ولتاژهایی است که دوستمون در پست 7 اعلام فرمودند.



[reza_wvee]

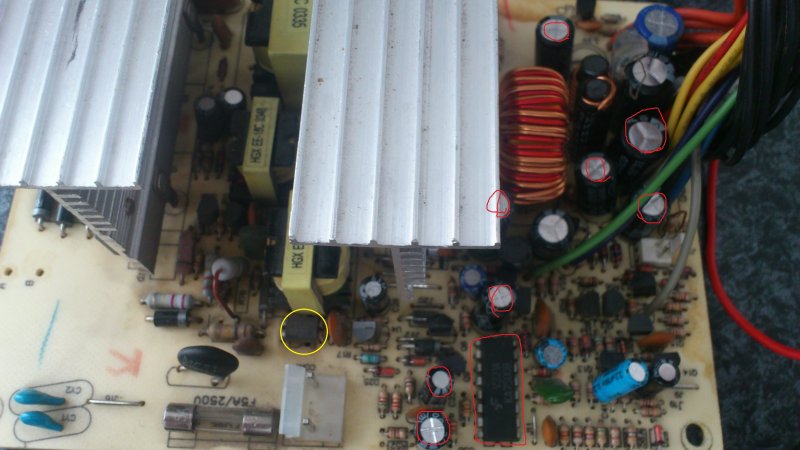

با سلام خدمت شما دوست عزیز اگه منضورتون از کوپلر همینیه که تو عکس با رنگ زرد مشخص کردم بله تعویض شده ولی مشکل برطرف نشد



[abady]

با سلام و كسب اجازه از اساتيد محترم............دوست من TL431 را تعويض كن.......با تشكر



[reza_wvee]

نوشته اصلی توسط reza_wvee مشکل اینجایه که پاور استارت نمیشه که ولتاژ بگیرم وقتی سیمهای سبز و مشکی رو اتصال میدی یه لحضه فن شروع به کار میکنه بعد قطع میشه

منبع : http://www.irantk.ir/showthread.php?t=37587&page=2#ixzz2RxGPHT5I




درود

ولتاژ در پاورها به دو صورت است
ولتاژهای قبل از سوئیچ و بعد از سوئیچ

- قبل از سوئیچ فقط دو سیم سبز و بنفش ولتاژ 5 ولت را دارند بقیه رنگ ها هیچ ولتاژی ندارند .
- بعد از سوئیچ آن ولتاژهایی است که دوستمون در پست 7 اعلام فرمودند.

اره عزیز من منضورم همینه این ولتاژهایی که دوست خوبمون در پست 7 گفتن اندازه بگیر ماله بعد از سویچ کردنه پاور من استارت نمیشه



[reza_wvee]

سلام مجدد خدمت همه دوستان دوست عزیزی که در پست 14 فرمودند tl431 تعویض کنید از برد خارج کردم و تست کردم سالمه

همچنان مشکل باقیست کجاست یاری دهنده ای؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟



[reza_wvee]

دوستان ولتاژ قبل از سویچ سیم سبز2تا 2.3 میاد و ولتاژ سیم بنفش منفیه 0.1تا0.2بیشتر نمیاد

:dast:



[tahaali9095]

دوست من صبورباشید :biggrins::biggrins::biggrins::biggrins::biggrins::biggrins::biggrins: ، پاورتان با راهنماییهای دوستان به خصوص استاد غزال تغمیرخواهدشد
شما برا هرچه بیشتر آشنا شدن با تعمیرات پاور بهتر است پست بسیارمفیدزیر را مطالعه فرمایید
http://www.irantk.ir/showthread.php?t=1524



[ki0mars]

مشکل دقیقا همونه که رفتین سراغش ، اون قطعه فت هستش و خیلی راحت میتونی مشابه رو از پاور اوراق برداری با تعویضش مشکل حل میشه



[غزال]

دوستان ولتاژ قبل از سویچ سیم سبز2تا 2.3 میاد و ولتاژ سیم بنفش منفیه 0.1تا0.2بیشتر نمیاد

:dast:

دوست عزیزم
سلام
ضمن تشکر از راهنمایی شایسته دوستان عزیز و اظهار لطف جناب m.reza9090 عزیز

اگر سیم سبز حدود 2 ولت است ولتاژ استارت ندارید و قطعات این قسمت را که زیاد نیستند تعقیب و تست کنید و اگر کوپلر دارد کلکتور امیتر این بخش را اتصال کوتاه کنید ببینید سیم سبز صفر میشود؟

و نتیجه را اعلام کنید و اگر نتیجه نگرفتید و متوجه نشدم با پیام خصوصی مطلع فرمایید

سپاس
