مشکل: مشکل خروجی مدار پدال چرخ خیاطی کاچیران

[Masoud.jafar]

در مدارتی که قرار است خروجی ان dc متغیر باشد از دو روش میتوان استفاده کرده
استفاده از تریاک قبل از پل دیودی
استفاده از تریستور بعد از پل دیودی



[Masoud.jafar]

در مداراتی که نیمه هادی دارند ولتاژ و تغییرات ان را فقط در زمان بار میتوان مشاهده کرد
حتی در برخی موارد اگر یک دیود بدون بار به ولتاژ وصل شود خروجی ان حتی بیشر از ولتاژ منبع است در تست همراه با بار اینچنین نیست



[رضا.میانجی]

سلام
اون مقاومت 1/4 وات R17 مقدارش چقدر هست؟
ممنون میشم بفرمایید.



[رضا.میانجی]

با سلام

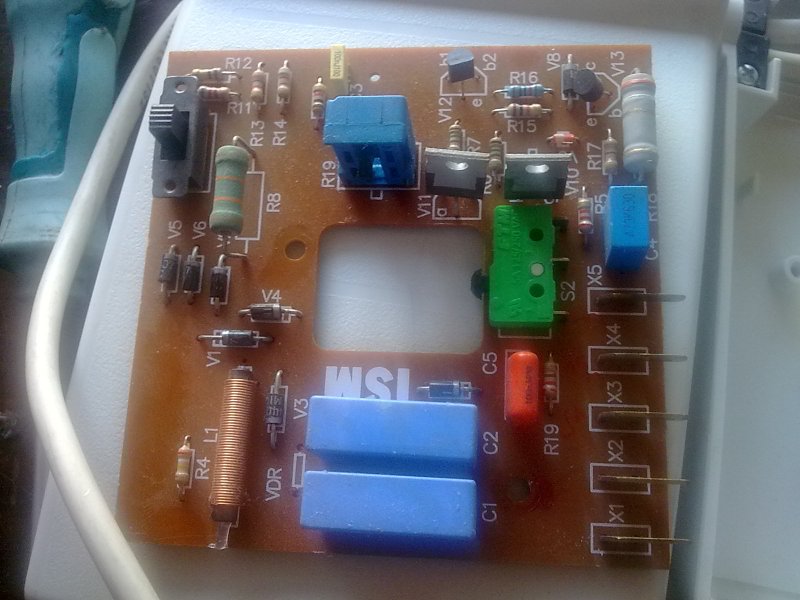

ممنون میشم عکس برد رو واضح تر بزارین.
مقاومت r4 و R17 مقدارش چند هست ؟
رنگهاش زیاد واضح نیست.



[HS13&86]

با سلام
ممنون میشم عکس برد رو واضح تر بزارین.
مقاومت r4 و R17 مقدارش چند هست ؟
رنگهاش زیاد واضح نیست.

درود،
R4 برابر 390 کیلو اهم و
R17 دقیقا معلوم نیست 330 اهم یا 3.3 کیلو اهم.



[mehrdad43456]

سلام وقت بخیر
ولوم عمودی مربوط به پدال چرخ خیاطی رو متأسفانه نتونستم جایی پیدا کنم ، از دوستان کسی بتونه کمکی کنه ممنون میشم.
