مشکل: مشکل خروجی مدار پدال چرخ خیاطی کاچیران

[reza_476]

با سلام
برای تست تریاک در مدار ضمن اینکه برق مدار را وصل میکنی پایه های T1 و T2 را مطابق شکل زیر رنگ صورتی اول تک تک (اول یکی سپس دومی) متصل کن ببین دستگاه روشن میشود و در آخر هردو را باهم دو پایه ها را وصل کن ببین آیا دستگاه عمل میکند اگر عمل کرد ترایاک خراب است.

ضمنا میکروسوئیچ سبز چه عملی میکند؟

بله تریاکها ظاهرا مشابه هستند



[arstan]

با سلام
برای تست تریاک در مدار ضمن اینکه برق مدار را وصل میکنی پایه های T1 و T2 را مطابق شکل زیر رنگ صورتی اول تک تک (اول یکی سپس دومی) متصل کن ببین دستگاه روشن میشود و در آخر هردو را باهم دو پایه ها را وصل کن ببین آیا دستگاه عمل میکند اگر عمل کرد ترایاک خراب است.

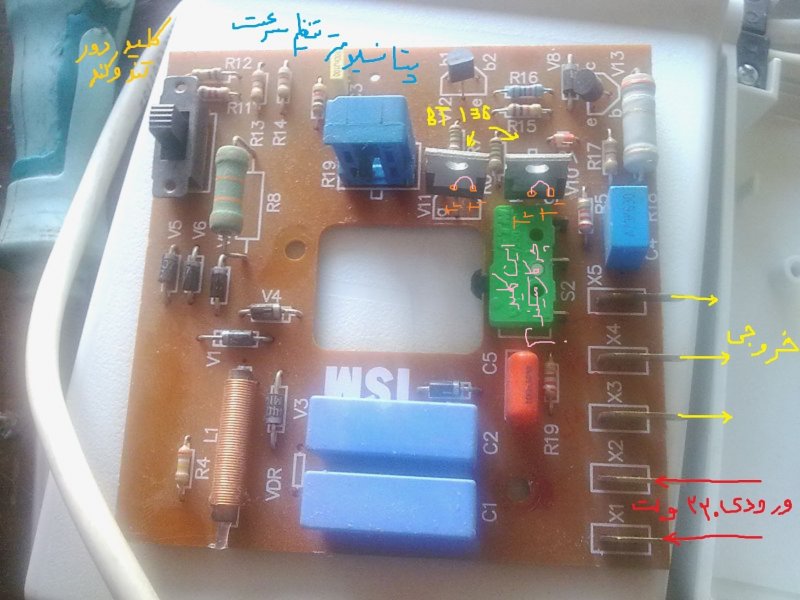

مشاهده فایل‌پیوست 91237
ضمنا میکروسوئیچ سبز چه عملی میکند؟

بله تریاکها ظاهرا مشابه هستند

سلام و با تشکر
با تعویض تریاکهای مشابه پدال درست شد .
سوال دیگه . این تریاک های مشابه در سرعت دینام تاثیری داره . یعنی سرعت دینام کمتر یا بیشتر میشه ؟
میکرو سوئیچ هم فقط دو پایه آن استفاده میشه و برای دینام است که با زدن پدال در انتهای خروجی x5 جریان برقرار میشه . اگه میکرو سویچ نیاشه و اتصال کوتاه کنیم برق به دینام وقتی کار نکنه هم وصل میشه و بعد از چند روز یه صدای گنگ از دینام میاد . ( کنار دینام هم یه مدار کوچیک است ) به همین خاطر میکرو سوئیچ است که موقع استفاده نکردن جریان قطع باشه .
راستی این صدای گنگ از چی میتونه باشه ؟
سپاس



[reza_476]

باسلام
برابر دیتا شیت هردو تریاکها هم 400 ولتی دارد و هم 600 ولتی که در زیر BT136 و BTA12 این اعداد 400 یا 600 نوشته میشود آنها را باید درست انتخاب کنی
البته آن دینام نیست بلکه موتور است شاید ذغالهای آن کوتاه شده یا کلکتور مشکل داشته باشد
آن مدار کوچک هم ازش عکس بگذار



[anamtalab]

سلام این هر سه خروجی باید فاز باشه با تشکر



[سینا امیری]

سلام من همین برد دارم خروجی نداره ۳۰۰ ولت dc داره اول مدار یه مقامت ۳.۹ اهمی بود که سوخته بود تعویض کردم الان ۳۰۰ ولت دی سی خروجی داره پتانسیومتر هم کم یا زیاد میکنم تغییرنمیکنه ولتاز



[سینا امیری]

برای ولتاژ خروجی x3و x4 من میگیرم درسته



[sky_man847]

سلام من همین برد دارم خروجی نداره ۳۰۰ ولت dc داره اول مدار یه مقامت ۳.۹ اهمی بود که سوخته بود تعویض کردم الان ۳۰۰ ولت دی سی خروجی داره پتانسیومتر هم کم یا زیاد میکنم تغییرنمیکنه ولتاز

سلام منم همین مشکل خوردم برا شما درست شد؟؟؟



[ghoghnoospsg]

سلام.برای منم خروجی dc هست.و اینکه بردی که من دارم از تریستور bta151 استفاده کرده نه ترایاک.چرا؟بقیه موارد تقریبا مشابه برد شماست



[ghoghnoospsg]

آقا یکی بگه این سه تا خروجی پدال باید ac باشن یا dc?با تغییر پتانسیومتر در تست گرم چیزی تغییر نمی کنه.چجور باید تست بشه توی تست گرم؟



[Shahram.k]

سلام.میخواستم بدونم شما مشکل خروجی بردتون حل شد دقیقا بردی که دست من هست با همین مشخصاته وخروجی دی سی میده.
