مشکل با پاور بیت مین 1800

[arshia323]

سلام.
بنده با یک پاور بیت مین دارم که مشکلش این هست که هش بورد ها عمل هش رو انجام نمیدن و پیغام خطای عدم تشخیص دما نمایش داده میشود.
با پاور سالم تست میکنم این خطا رو نداشته و عملکرد هشبورد ها طبیعی است.

ولتاژ خروجی بدون بار:12.27
ولتاژ خروجی با بار(2 هشبرد):12.25

متاسفانه با یک هشبورد هم عمل ماینینگ انجام نمیشود.همچین در حالت low power mode نیز مشکل حل نمیشود.

با توجه به اینکه ولتاژ خروجی افت ولتاژ زیادی ندارد شک بر انگیز است.بنده فکر میکنم از عدم تامین جریان مناسب توسط پاور باشد.در این صورت باید افت ولتاژ هم داشته باشیم که نداشته ایم.
فرضیه بنده داشتن ریپل فرکانس بالا در خروجی است. که نیاز به چک کردن خازن های خروجی از نظر نشتی است که امروز انجام خواهم داد.میزان ریپل فرکانس پایین هم حدودا 50mv بوده است.ریپل فرکانس بالا را اندازه نگرفتم متاسفانه.
ولتاژ خازن های اولیه: 360 ولت

ایا دوستان تجربه ای دارند؟



[yousefi]

درود به همکاران عزیز
یه پاور بیت مین هست که فنش کار میکنه و رله هم میچسبه ولی خروجی 12 ولت نداره
کسی از همکاران به این مشکل برخورده
ممنون میشم راهنمایی کنید

با سلام
ولتاز خروجی در این حالت حدودا 7تا 9 ولت میباشد و علت این مشکل لحیم سردی قطعات پشت برد میباشد با سرویس لحیم قطعات اس ام دی پشت برد ایراد برطرف میشود



[Hamid9660]

54بی65 و مقاومت فیوزی دورش و ترانزیستور های کوچک پشت و مقاومت های فیوزیشون خرابن عموما!



[arshia323]

در پیرو پست قبلی،متوجه شدم.بعد کمی کارکرد از 12 ولت ولتاژ به حدود 7 ولت کاهش پیدا میکنه و رله دایم قطع وصل.

*****ولتاژ pfc بدون بار حدود 360 ولت

*****با بار حدود حدود 350 ولت

1.ماسفت های 39n60 سالم هستند.طبق pdf حدود 0.05 اهم میزان rds ان هاست با تستر متوجه شدم هر دو حدود 0.5 اهم شده اند.ایا با تعویض حل میشود؟(باید مشابه پیدا کنم تو بازار این ترانزیستور با برند توشیبا موجود نیست.)
به عبارتی rds به مانند بار تلفاتی است برای ماسفت، که در نهایت در طول زمان و با کارکرد زیاد و عدم خنک سازی درست افزایش یافته و سبب افت جریان خروجی و در نهایت ولتاژ میشود.درست است؟

2.چند عدد از خازن های جامد خروجی رو دراوردم مقاومت esr حدود 5 اهم شده بودند.که خیلی قابل توجه نیست و ظرفیت هم حدود همان مقدار نامی رو ی خازن بوده است.(خازن های 16 ولت،1000 میکرو).(بنده خازن از پشت موازی کردم برای همه خازن مشکل حل نشد)

3.حال خازن های بزرگ بعد pfc را تست کردم مقدار esr حدود 0.2 بوده که خوبست اما ظرفیت یکی به 420 میکرو ویکی به حدود 409 میکرو کاهش پیدا کرده بود.به نظرم خیلی قابل توجه نیست.نظر شما چیست؟ایا مشکل از کاهش این ظرفیت است؟


4.ایا مشکل از اپتوکوپلر و مسیر فیدبک است که فرمان به ای سی pwm برای جربان این افت ولتاژ نمیدهد؟


5.ایا مشکل ما اساسا از بخش pfc هست.طبق دیتاشیت ای سی pwm pfc متوجه شدم حداقل ولتاژ باید حدود 380 و یا 390 باشد.پس یعنی به علت کم بودن این ولتاژ ولتاژ خروجی ما در هنگام بار کاهش میابد.
پس اگر مشکل این هست.مگر طبق توپولوژِی بوست کانورتر،ولتاژ خروجی ما وابسته به ورودی،اندوکتانس سلف،دیوتی سایکل نیست؟پس بنده باید خازن ها و مقاومت های ای سی pwm را چک کنم.



ممنون میشم دوستان پاسخ بدهند.کلافه شد ام.



[hojat88]

سلام کلیه قطعات مرتبط با pfc رو شارژ لحیم کن، بخصوص قطعاتی که به پایه 6 آیسی pfc ارتباط دارن



[akbarmardan]

در پیرو پست قبلی،متوجه شدم.بعد کمی کارکرد از 12 ولت ولتاژ به حدود 7 ولت کاهش پیدا میکنه و رله دایم قطع وصل.

*****ولتاژ pfc بدون بار حدود 360 ولت

*****با بار حدود حدود 350 ولت

1.ماسفت های 39n60 سالم هستند.طبق pdf حدود 0.05 اهم میزان rds ان هاست با تستر متوجه شدم هر دو حدود 0.5 اهم شده اند.ایا با تعویض حل میشود؟(باید مشابه پیدا کنم تو بازار این ترانزیستور با برند توشیبا موجود نیست.)
به عبارتی rds به مانند بار تلفاتی است برای ماسفت، که در نهایت در طول زمان و با کارکرد زیاد و عدم خنک سازی درست افزایش یافته و سبب افت جریان خروجی و در نهایت ولتاژ میشود.درست است؟

2.چند عدد از خازن های جامد خروجی رو دراوردم مقاومت esr حدود 5 اهم شده بودند.که خیلی قابل توجه نیست و ظرفیت هم حدود همان مقدار نامی رو ی خازن بوده است.(خازن های 16 ولت،1000 میکرو).(بنده خازن از پشت موازی کردم برای همه خازن مشکل حل نشد)

3.حال خازن های بزرگ بعد pfc را تست کردم مقدار esr حدود 0.2 بوده که خوبست اما ظرفیت یکی به 420 میکرو ویکی به حدود 409 میکرو کاهش پیدا کرده بود.به نظرم خیلی قابل توجه نیست.نظر شما چیست؟ایا مشکل از کاهش این ظرفیت است؟


4.ایا مشکل از اپتوکوپلر و مسیر فیدبک است که فرمان به ای سی pwm برای جربان این افت ولتاژ نمیدهد؟


5.ایا مشکل ما اساسا از بخش pfc هست.طبق دیتاشیت ای سی pwm pfc متوجه شدم حداقل ولتاژ باید حدود 380 و یا 390 باشد.پس یعنی به علت کم بودن این ولتاژ ولتاژ خروجی ما در هنگام بار کاهش میابد.
پس اگر مشکل این هست.مگر طبق توپولوژِی بوست کانورتر،ولتاژ خروجی ما وابسته به ورودی،اندوکتانس سلف،دیوتی سایکل نیست؟پس بنده باید خازن ها و مقاومت های ای سی pwm را چک کنم.



ممنون میشم دوستان پاسخ بدهند.کلافه شد ام.

سلام دوست عزیز عذر خواهی میکنم بابت پاسخ دیر هنگام

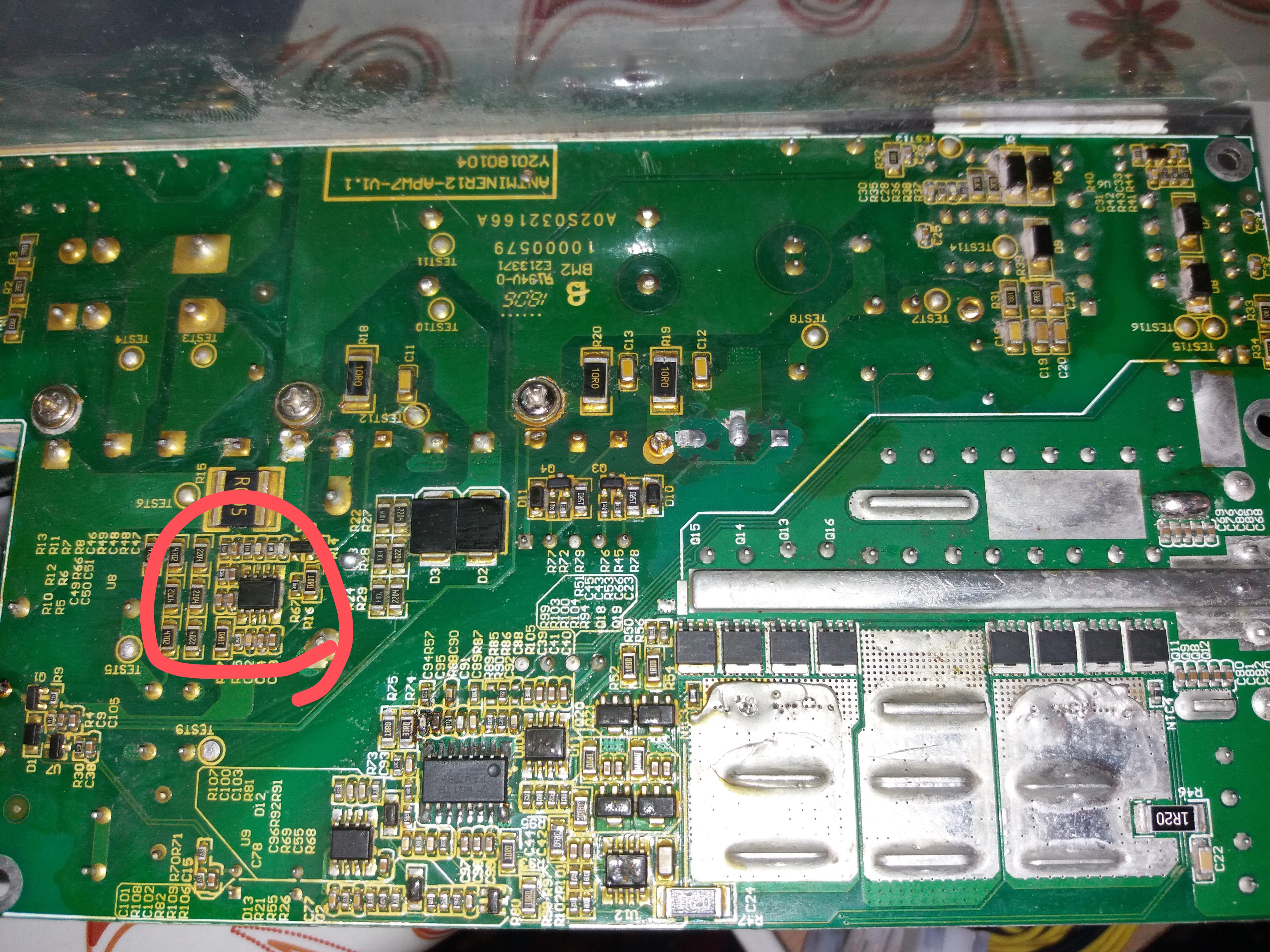

اما شاید به درد بقیه دوستان بخوره در صورتی که پاور روشن میشه و خروجی ندارید این قطعه که با عکس مشخص میکنم رو تعویض کنید



[dadgarr]

سلام دوست عزیز
لطفا NTC ها رو چک کنید
و ایسی TL431 واپتوکوپلر



[akbarmardan]

خازن های خروجی و فن اصلی پاور رو چک کن



[dadgarr]

سلام دوست عزیز
ایتدا دیود های خروجی رو چک کنید بعد ایسی کنترلر خروجی رو چک کنید و بعد خازن ها و مقاومت های نزدیک به TL431 و نیز خود ایسی TL431 واپتوکوپلر رو چک کنید
به احتمال زیاد مشکل تون حل میشه



[dadgarr]

سلام دوست عزیز اگه ممکنه شماره قطعات رو بگین
ممنون
