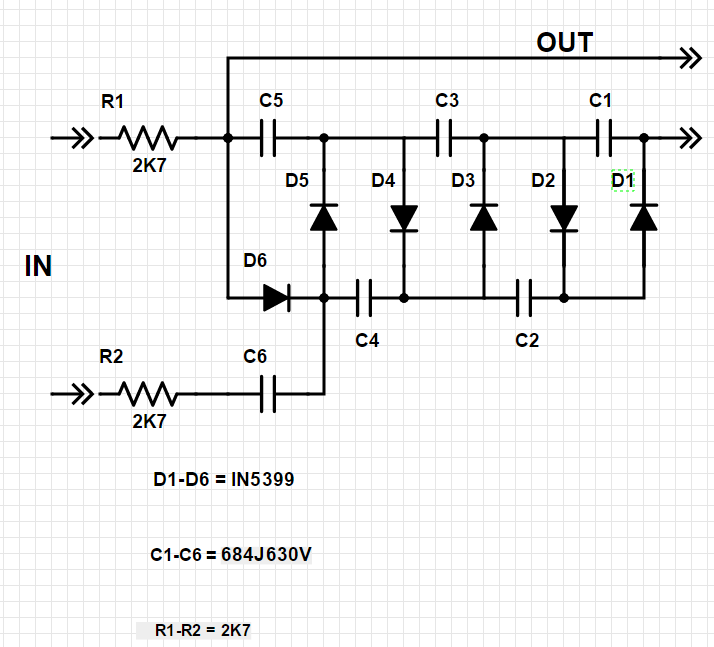

با عرض سلام مدار شماتیک تقدیم به عزیزان
من چون یک حشره کش برقی مدل شهباز ( شاهین سابق ) دارم و مدار آن را با این مدل چک کردم تقریبا شبیه به هم بودند با این تفاوت که در شهباز از یک ترانس
افزاینده استفاده شده بود 220 به 600 و 3 طبقه تقویت شده در نقشه از خازن C4 به بعد حذف شده بود ولی نمیدانم چرا مقاومت های ورودی خیلی داغ می گردد
در هر دو مدار ( R1 ,R2 ) از اساتید خواهشمند است راهنمایی فرمایند و یا اگر راهکاری جهت بهتر شدن مدار دارند ارایه فرمایند ضمنا من بجای خازنها ار
224/1200 استفاده کردم
