آموزشی: مدار کنترل لامپ راه پله بوسیله حرکت با کمترین هزینه و بهترین کیفیت - مدار کنترل رله - مدار منبع تغذیه ولتاژ بدون ترانس

[امیر سجاد]

سلام
گیرکردم شدید نمیدونم ایراد از چی هردوترانزیستور بایک خط بیس درایو میشن ولی هر بار یکیشون کارنمیکنه مهم برام دلیل علمیشو بدونم نمیتونم توجیه کنم پروتوس میگه هیچ مشکلی نداره ولی درعمل به مشکل میخورم یکی هم نیست دقیق وارد باشه ایراد و دقیق بگه مدارو تحلیل کنه من هرتیکه ازمدارو ازیکجا کپی زدم یک سری از مهندسا می گفتن مدار درسته شبیه ساز هم میگه درسته ولی درعمل درست نیست مغزم ترکید انقدر آزمایش کردم روش یکی بگه داستان چیه ؟؟

:155::155::71000000::71000000::71000000:

مشاهده فایل‌پیوست 185763

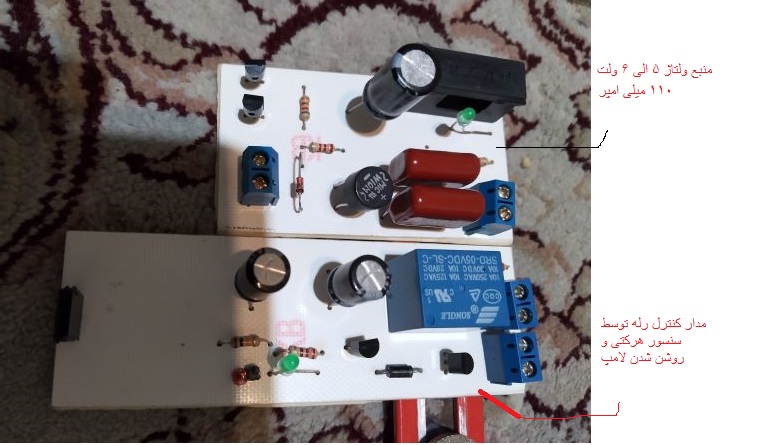

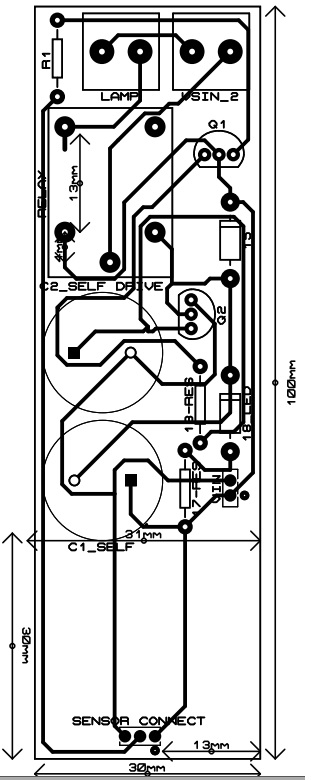

پی سی بی مدار کنترل رله توسط سنسور حرکتی
مشاهده فایل‌پیوست 185765مشاهده فایل‌پیوست 185766

از بچه ها درخاست تا اصلاح کامل مدار توسط یک استاد واقعی الکترونیک صبر کنید تا بگه چرا

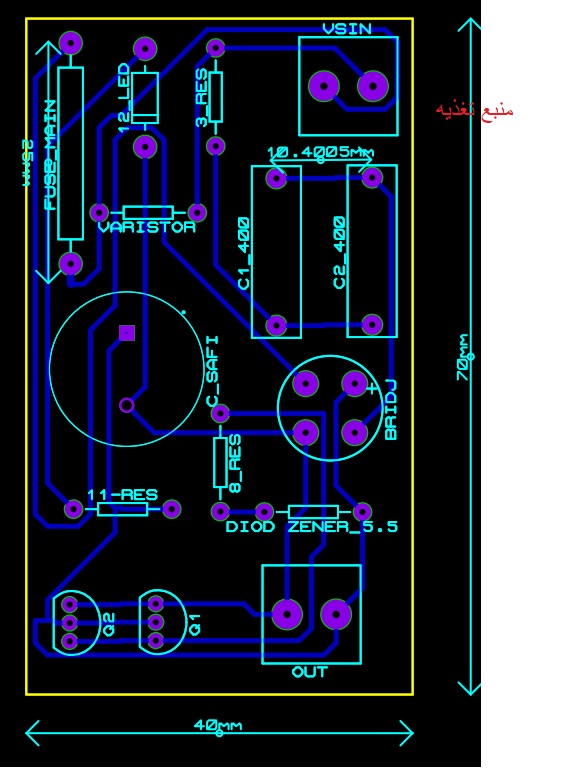

سولا اول : در مدار منبع تغذیه هردوترانزیستور درایو نمی شن و هر بار یکی از آنها که به صورت تصادفی یکی از آنها فعال میشه و اون یکی نمیشه و فقط یکی از آنها جریان 100 میلی آمپر از خودش عبور میده و دماش تا مرز سوختن شروع میکنه به بالا رفتن هر مقاومتی هم به بیس وصل کردم با هر رنجی نشد که نشد .

سوال دوم : چرا مدار رله با اینکه در روی بردبرد کار کرد ولی الان رله به خوبی روشن نمیشه یا اصلا روشن نمیشه داستان چیه ایراد کجاست شما بفرمایید من عملی انجام میدم عکس میگیرم میزارم روی سایت با تشکر...

سلام
به جای استفاده از دو ترانزیستور از یک ترانزیستور زوج دارلینکتون استفاده کن .
متشکرم



[میکروکنترلر]

سلام
به جای استفاده از دو ترانزیستور از یک ترانزیستور زوج دارلینکتون استفاده کن .
متشکرم

با سلام لطفا مشخاصت بدین چه ترانزیستور دارلینگتونی باید بزارم و شماره ترانزیستور هم بزارین با تشکر لطفا ترانزیستوری معرفی کنید که تویه بازار باشه با تشکر ...



[امیر سجاد]

با سلام لطفا مشخاصت بدین چه ترانزیستور دارلینگتونی باید بزارم و شماره ترانزیستور هم بزارین با تشکر لطفا ترانزیستوری معرفی کنید که تویه بازار باشه با تشکر ...

سلام
از ترانزیستور دارلینکتون NPN با در نظر گرفتن مشخصات مدار .
میتونی از ترانزیستور دارلینکتون tip 122 استفاده کنی
متشکرم



[امیر سجاد]

سلام
به جای استفاده از دو ترانزیستور از یک ترانزیستور زوج دارلینکتون استفاده کن .
متشکرم

قبل از استفاده از دارلینکتون . یک مقاومت 100 اهم یا کمتر با کلکتور ترانزیستورها سری کن . ببین ترانزیستور بازم گرم میشه یا نه ؟
متشکرم
در ضمن پست شماره 5 را مطالعه کن.



[میکروکنترلر]

قبل از استفاده از دارلینکتون . یک مقاومت 100 اهم یا کمتر با کلکتور ترانزیستورها سری کن . ببین ترانزیستور بازم گرم میشه یا نه ؟
متشکرم
در ضمن پست شماره 5 را مطالعه کن.

سلام خوندم یک سری سوال راجب همش دارم که فعلا مهم نیست الان مهم اینه که چرا یکی از ترانزیستورها داغ میکنه باشه این ترانزیستور رو با مقاومتی که گفتی را جایگزین میکنم ببین جریان بیس خیلی کم مطمانی ترانزیستور اشباع میشه بعدشم با وجود مقاومت مطمانی جریان 110 میلی آمپر ازش رد میشه اگر نشه مدار به مشکل میخوره .با تشکر



[میکروکنترلر]

خازنی که با بوبین رله موازی را برداشتم خود به خود رله بعد از یک ثانیه کنتاکت میشه



[میکروکنترلر]

سلام
احتمالا دوستی که انتقاد کرده در اشتباه است که میفرماید مقامت سری شده با زنر را به زیر 300 اهم باید کاهش بدهم چرا اشتباه میکند به این دلیل که فرض کنید ترانزیستور خاموش است بنابراین ولتاژ بین سر زنر و انتهای امیتر 220 ولت خاهد بود که 5.5 ولت میشه زنر هفت دهم ولت هم میافته روی بیس و 214 ولت هم میافته روی مقامت حالا اگر ما بخاهیم 10 میلی آمپر از بیس عبور کند باید مفاومت را به 21 کیلو افزایش دهیم تا ده میلی آمپر از بیس عبور کند و اگر گین ترانزیستور 10 باشد 100 میلی آمپر از کلکتور عبور میکند که مطلوب ما است اگر اشتباه میکنم بفرمایید با تشکر ...



[میکروکنترلر]

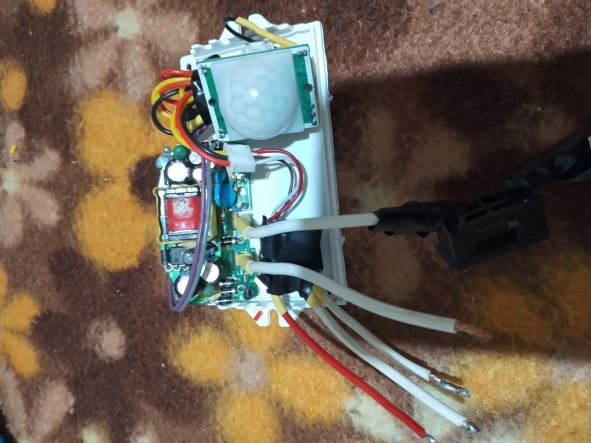

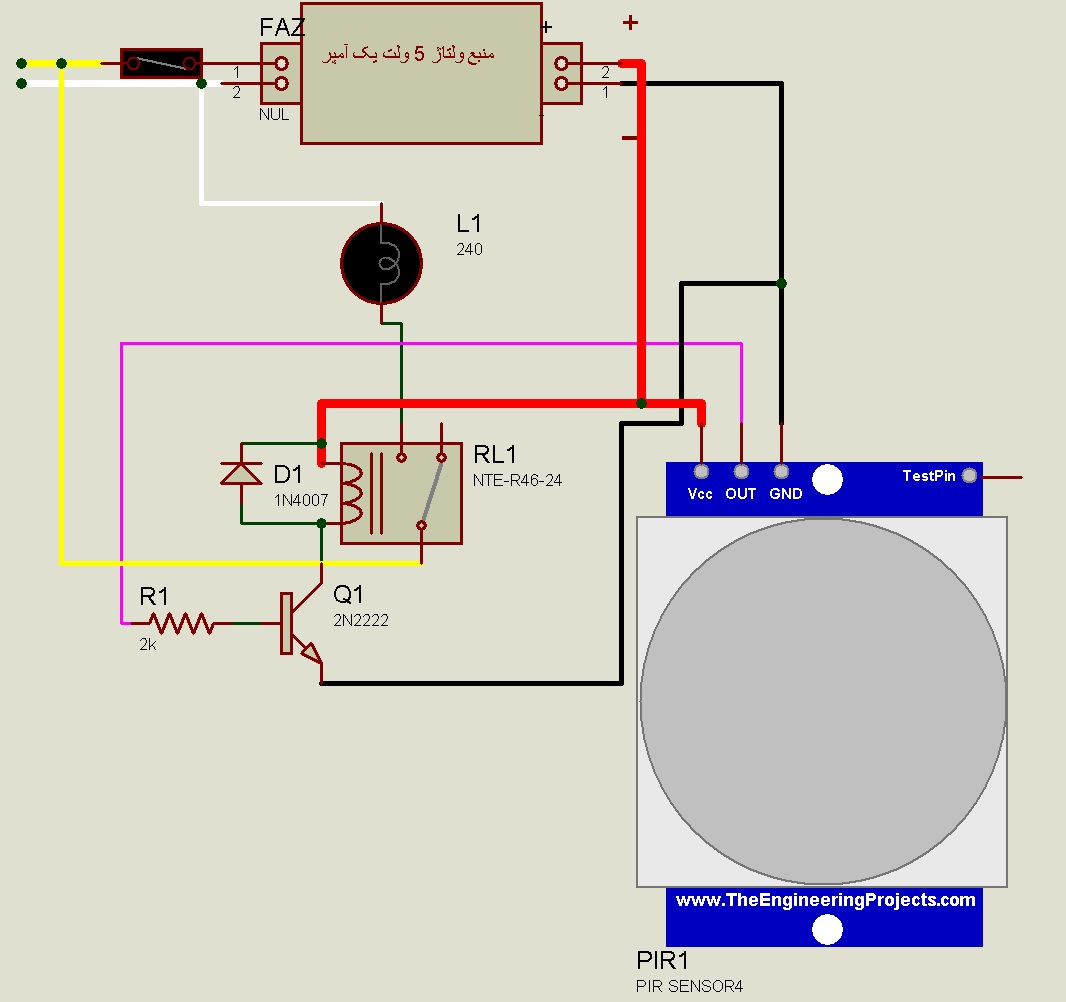

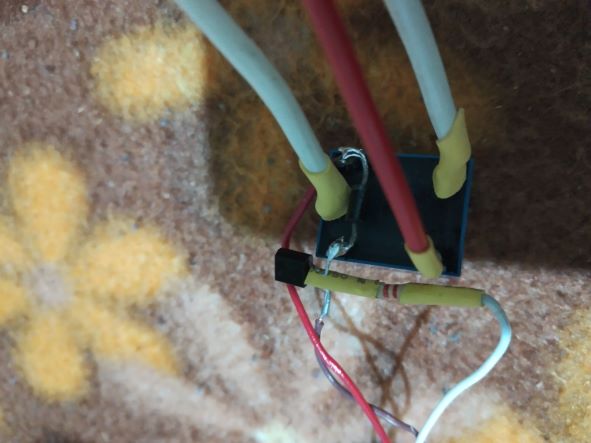

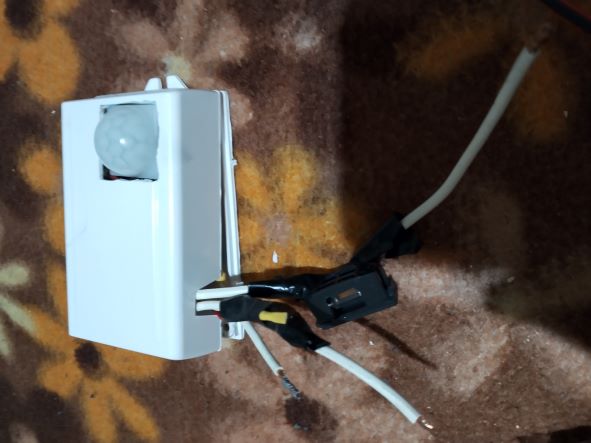

سلام به دوستان خوبم مدار قبلی خیلی کار داره که وقتی اصلاح شد اون میزارم تو سایت تااون موقع یک مداره راحت تر میزارم که هیچ مشکلی نداره و از کارکردش فیلم و عکس گرفتم میزارم و نحوه سیم بندی و بقیه داستانا رو به ترتیب براتون میزارم خیلی سعی کردم هزینه رو بیارم پایین فکر نکنم دیگه بشه ازاین کمتر هزینه کردن مدار کاملا تست شده و هیچ ایراد فنی ندارد با خیال راحت آنرا منتاژ کنید . از کارکرد مدار فیلم گرفتم که اگر بخاهید بزارم حجمش زیاد با این حال که کمه ولی حجمش خیلی زیاده بخاطر همین فعلا نزاشتم تا بایک برنامه حجمشو کم کنم نمونه ساخته شده در بازار بسیار گرانتر از این میباشد در جعبه مدار را هم با میخ داغ ببرید و بعد با سمباده یا چاغو اره دار خانگی آنرا اصلاح کنید من اینطوری در جعبه رو با مدار ست کردم با میخ داغ و چاغو با تشکر...

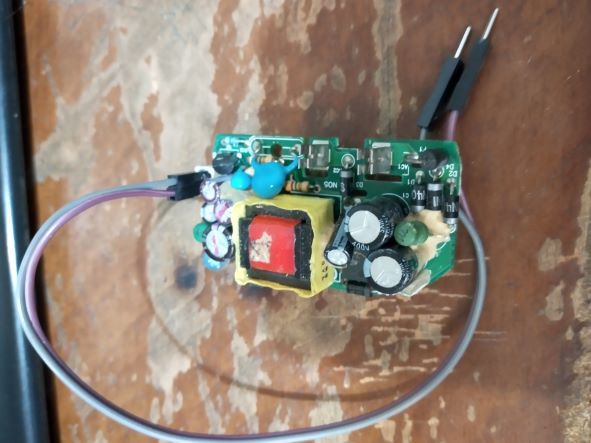

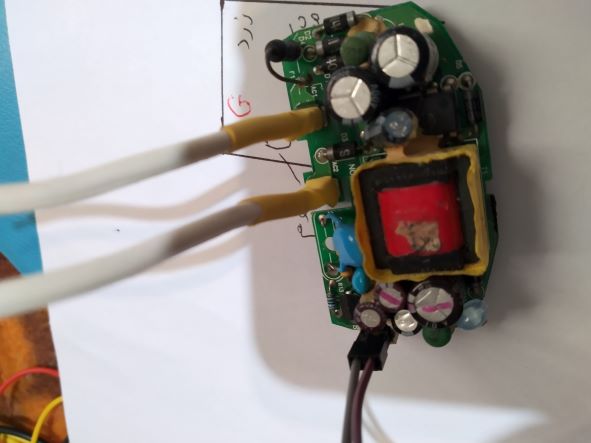

1- منبع تغذیه سویچینگ 5 ولت یک آمپر به قیمت حدود 20 هزارتومان

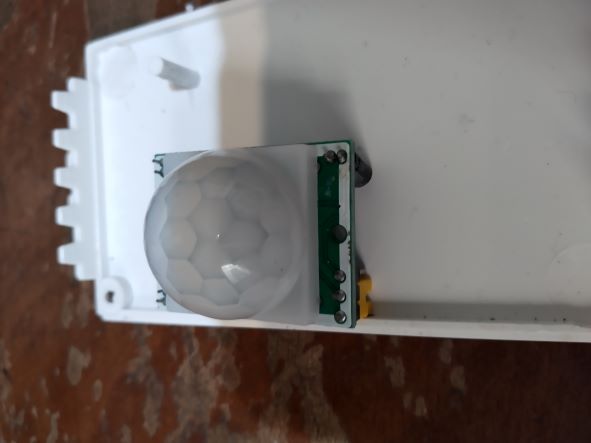

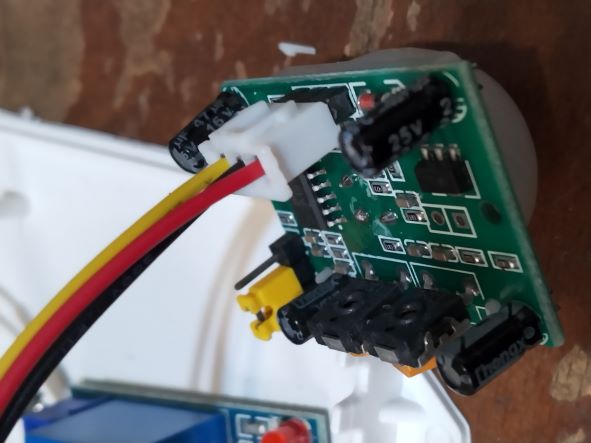

2- ماژول حرکتی مادون قرمز HC-SR501 به قیمت 25000 تومان
3- جعبه نگهدارنده قطعات به ابعاد 85*50*25 میلی مترربه قیمت 6000 تومان

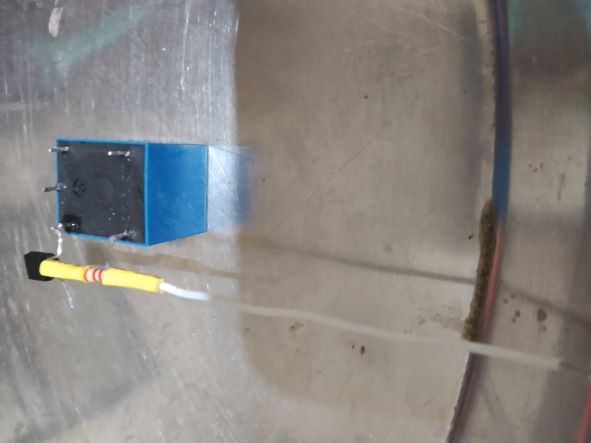

4- رله 5ولت 10 آمپر یک عدد به قیمت 6000 تقریبا
6- مقاومت 2200 یا 2.2 کیلو اهم یک عدد
7- ترانزیستور 2n2222 یک عدد
8- سیم های رنگی تهیه شود که یک سر مادگی و یک سر نری باشند ترجیحا سه سیم با رنگ متفاوت که بهتره یک سیم قرمز و یک سیم سیاه و یک سیم به رنگ دیگر باشد.
9- یک کابل دوشاخه دار برای تست مدار
10- توجه احتمال برق گرفته گی در صورت بی توجه بسیار زیاد است .
11- اگر خیلی وارد نیستید سوال زیاد بپرسید من اصلا نارحت نمی شم و اصلا عجله نکنید در این سایت خیلی سوالها براحتی به جواب خاهند رسید پس عجله نکنید.
12- توجه به نحوه سیم بندی بسیار مهم است که درصورت یک اشتباه کوچک مدار خاهد سوخت
13- یک عدد فیوز یک آمپر یا کمتر مثلا 500 میلی آمپر دیگر کمتر نباشد
14- اگر بجای رله ماژول رله میخاهید استفاده کنید هیچ مشکلی به غیر ازیک مشکل کوچک ندارید که راه حل آن را به شما خاهم گفت زیرا ماژول رله 5 ولت دارای پین اکتیو لاو برای فعال شدن است
15- اگر از ماژول رله استفاده میخاهید بکنید بجای خودرله به یک مدار دیگر یا یک قطعه بنام نات احتیاج دارید که اگر ندارید مدار آنرا برای شما قرار میدهم که بسیار ساده میباشد .
16- اگر غیز ار ماژول حرکتی که من گفتم ماژول دیگری دارید اون هم میشه نیاز نیست بخرید .
17- یک عدد دیود کوچک معمولی اگر این دیود را نزارید مدار ممکنه کار کنه ولی بعضی مواقع قاطی میکنه و همچنین عمر رله کاهش پیدا خاهد کرد .



[میکروکنترلر]

سلام

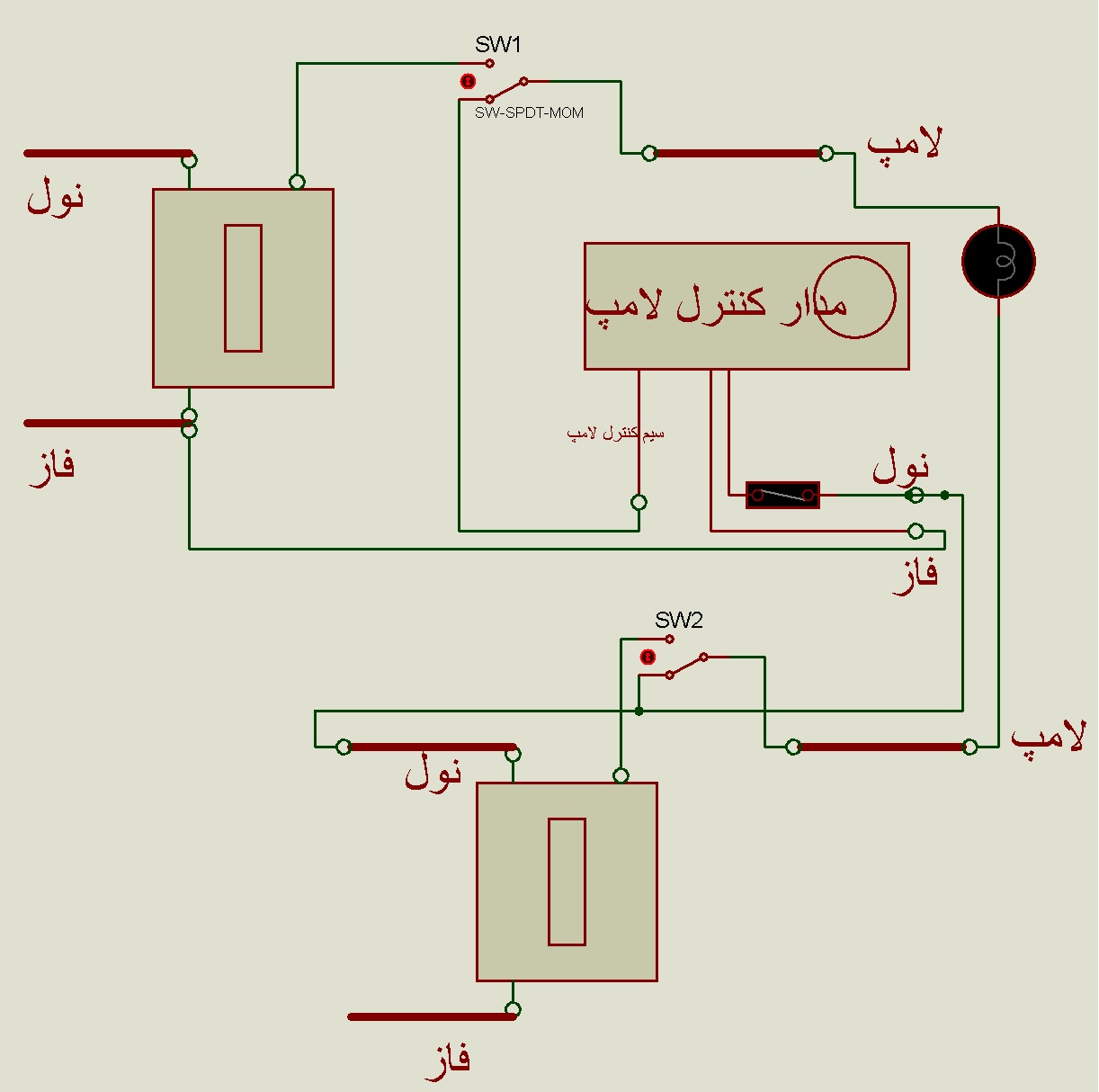

همنانطور که قول دادم سیم کشی راه پله را هم قرار دادم با تشکر..



یک توضیح مختصری برای آن دسته از عزیزانی که میخان انجام بدن اینه که ا
ا- اگر راه پله شما معمولی بود یعنی لامپ هرطبقه توسط یک کلید خاموش یا روشن شود دیگر به این سیم کشی نیاز نیست و فقط کافی لامپ جدا کنید و به مدار وصل کنید
2- کلید برای این گزاشتم که اگر مدار ایراد پیدا کرد یک روزی براحتی روشن کردن لامپ را روی حالت دستی قرار بدهید تا بتوانید مدار را تعمیر کنید.
توجه کنید در این مدار سیم فاز و نول مهم است و باید طبق سیم کشی انجام شود یعنی آن سه سیم که از مدار خارج شده مهم که یکی به فاز یکی به نول واون سیم کنترل به لامپ وصل شود .حالا به هرنول یا فاز درساختمان وصل بشه فرقی نمیکند فقط مدار کنترل لامپ باید طبق سیم کشی انجام شود.
خیلی چاکریم :dast::dast::dast: ...



[HS13&86]

سلام
به دوستی که انتقاد کرد
طبق گفته شما مقاومت را به زیر 300 اهم یعنی 220 اهم پایین آوردم ولی جالب بدانید که ترانزیستوری که داغ میشد حالا سرد و اونیکی شروع کرده به داغ شدن یعنی با کم کردن مقاومت بیس هردو ترانزیستور فقط جای داغ شدن اونها عوض شده و مصیبت همچنان باقی است

درود،
برای بیس هر کدام از ترانزیستور ها، مقاومت جداگانه قرار دهید.
دلیل علمی این موضوع ؛ این است که ترانزیستور ها موقعی که ساخته میشوند، مشخصات دقیقی ندارند، برای مثال یک ترانزیستور ممکن است بتای 100 و ولتاژ
فعال شدن 0.65 ولت داشته و ترانزیستور دیگر بتای 120 و ولتاژ فعال شدن 0.67 ولت داشته باشد.
راه حل دیگر قرار دادن مقاومت 1 الی 10 اهمی سر راه امیتر هر کدام از ترانزیستور هاست.
موفق باشید.
