آموزشی: مدار و pcb محافظ برق حرفه ای #مندیش

[afram]

با درود فراوان خدمت اساتید محترم
ضمن تشکر فراوان بالاخره مدار محافظ ولتاژ رو ساختم فقط چند مورد برخوردم که میخواستم با شما در میون بزارم
اول اینکه بعد از شش بار چاپ برد و اسید کاری زمان مونتاژ آی سی lm324 به مشکل پایه ها برخورد میکردم ، جای سوراخ ها و پایه ها منطبق نیست،
دوم اینکه اگه برق برای میلی ثانیه قطع بشه مدار ریست میشه که این مساله رو محافظ های اماده مثل کاوه و سارا و … بوجود نمیاد اگه امکانش هست بفرمایید چطور این مساله رو میشه حل کرد ؟
در پایان تشکر مجدد میکنم بابت زحماتتون



[Sayinqala]

سلام. نمونه ای از محافظی که با میکروی پیک طراحی کردید ، موجود دارید؟



[yones8051]

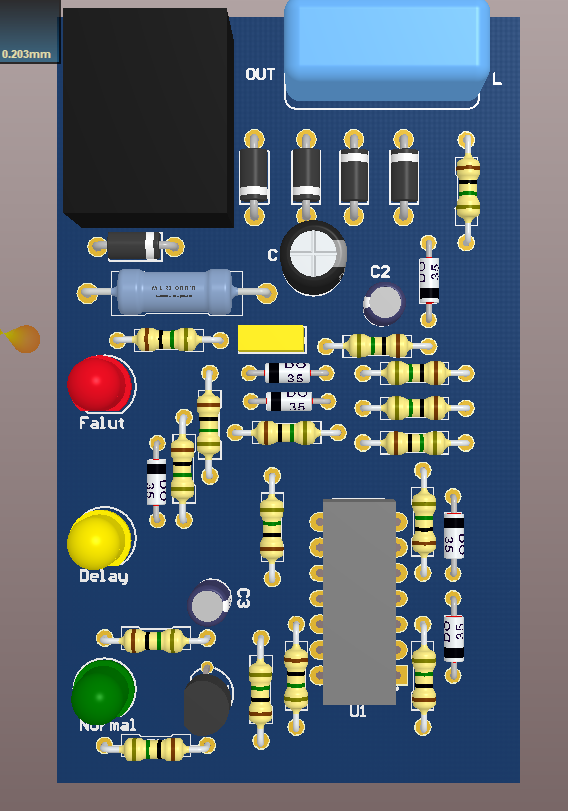

نمای سه بعدی مدار محافظ.



[FFElectronic]

سلام دوستان.
فکر کنم خوب باشه جهت تحلیل مدار محافظ و همچنین نکات آموزشی و دیدن مدار شرکتهای دیگه به کتاب "محافظ یخچال" هم نگاهی بیندازید...



[حاج آقا]

سلام دوستان، این محافظ برق رو در حال حاضر تولید می کنم ، بیش از ده مدل از محافظ های موجود در بازار رو تحلیل و ارزیابی کرده ام و یک مدار کامل و باکیفیت طراحی
و تولید کرده ام ، اطلاعات مورد نیاز برای ساخت این محافظ برق را در اختیار شما عزیزان قرار میدم ، امیدوارم بدرتون بخوره.

برای طراحی و ساخت این محافظ خیلی زحمت کشیدم و زمان زیادی رو صرف طراحی دقیق و حرفه ای و تست مهندسی این محصول کرده ام ؛ فکر نمی کنم یک تولید کننده ، بیاد و اطلاعات و مشخصات محصول تولیدی خودش رو در اختیار دیگران بگذاره ؛ اما بنده با افتخار این کار را انجام میدم و امیدوارم این محافظ بدردتون بخوره و بتونه
نیاز شما رو برآورده کنه.
اگه سوال یا مشکلی داشتید در خدمتم .
خداوند ایران زمین پشت و پناهتون . یا حق

سلام وعرض ادب از این برد مدار چاپی آماده دارید برای فروش///////////
