چند تا سوال هم داشتم مهندس جان: این فایل pcb که زحمتش رو کشیدین برای چاپ با اتو باید برعکس بشه یا اینکه همینطوری قابل استفاده هست؟ در ضمن از نظر ابعاد پرینت هم درست هست؟ در مورد خازن c5 باید حتما از خازن مولتی لایر استفاله بشه یا همون عدسی های معمولی هم جواب میده؟ در مورد محل اتصال سیم های برق ورودی و سیم های خروجی پریز هم اگه ممکنه لطفا توضیح بفرمایید.
سپاسگزارم
وقت بخیر، اطلاعاتی که در ابتدای تاپیک قرار دادم کامل است ، لطفا برای رفع ابهامات و سوالات به پستهای ابتدایی مراجعه کنید، کافیه به شماتیک و pcb مراجعه کنید تا جواب تمام سوالات رو بگیرید ، با این حال چشم درخدمت شما هستم ، جواب سوالات شما:
۱) برای تهیه pcb بصورت دستی روشهای مختلفی هست ، کافیه کمی به pcb دقت کنید ، متوجه خواهید شد نیاز هست برعکس کنید یا نه

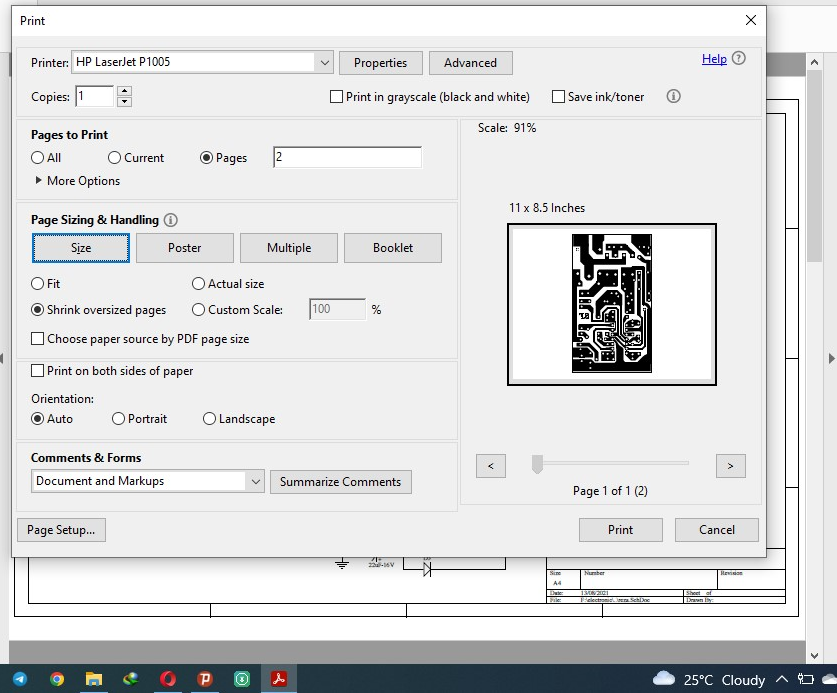

۲)pcb رو با مقیاس ۱:۱ براتون گذاشتم ، این یعنی اندازه واقعی ,

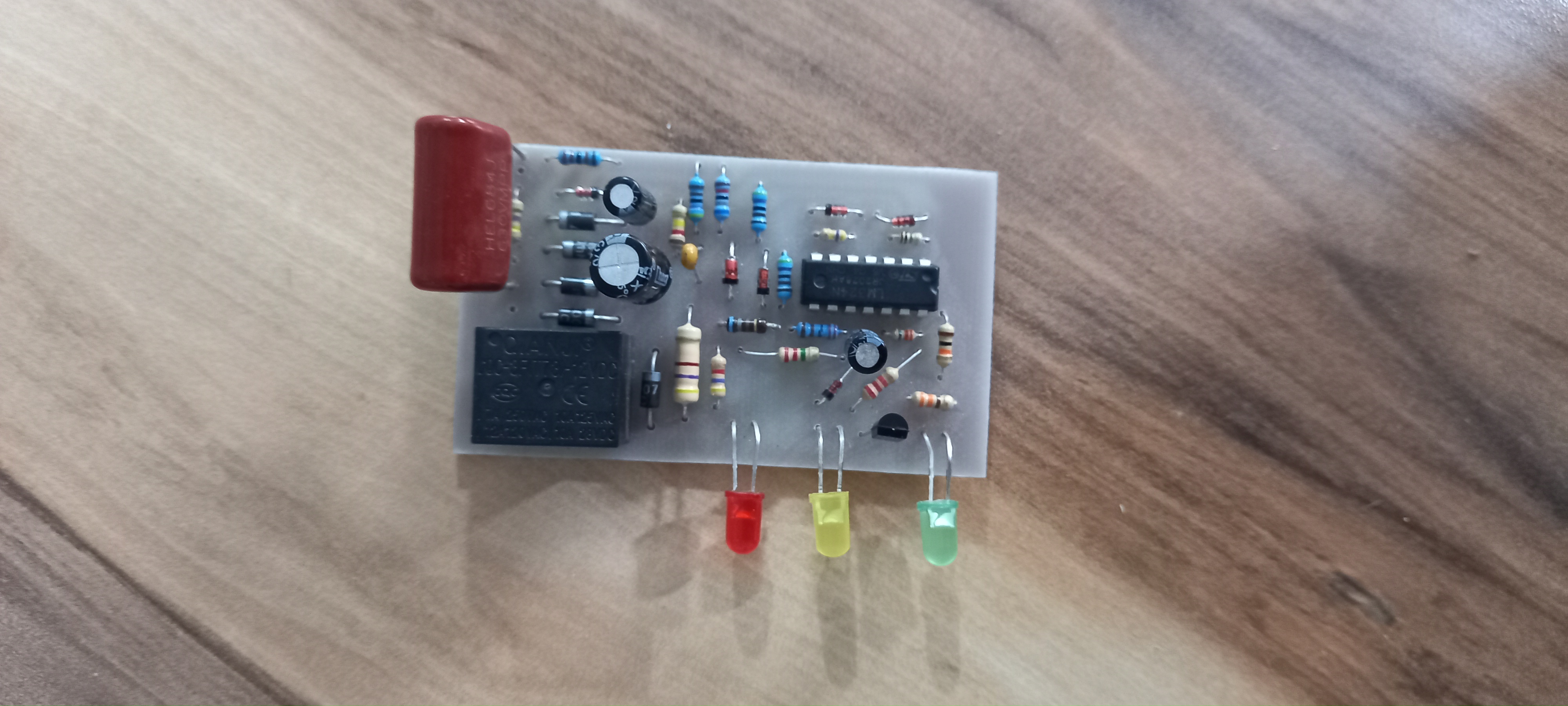

۳) اندازه pcb عبارت است از:. 75mm *44mm یک عکس از برد ساخته شده در همین پست براتون قرار میدم ، امیدوارم مفید باشه براتون،
۴)خازن c5یک خازن ۱۰۴ معمولی هست که هم می توانید از ۱۰۴ عدسی استفاده کنید و هم از ۱۰۴ مولتی لایر. (واضح است که با مولتی لایر ، بهتر جواب می گیرید )( طراحی این pcb بسیار حرفه ای است و حتی بدون c5 هم پایداری مدار کاهش چشمگیری نخواهد داشت و مدار بدون هیچ مشکلی وظیفه خود را به نحو احسن انجام خواهد داد. )
۵) در طراحی بردهای تجاری و تولید انبوه طراحان به دنبال روشهایی برای کم کردن هزینه تولید بدون افت کیفیت هستند ، به همین خاطر اکنون در بسیاری از بردهای تجاری معمولی سیمهای ورودی و خروجی از پشت برد متصل می شوند و مونتاژ کاران برای اتصال هیچگونه لحیمی استفاده نمی کنند و سیمها بعد از آغشته شدن به مایع فلکس با استفاده از لحیم (زمان وان قلع) قبلی به برد متصل می شوند ،
و اما نحوه اتصالات برد محافظ:
برق ورودی توسط کابل به کلید on/off متصل می شود ،

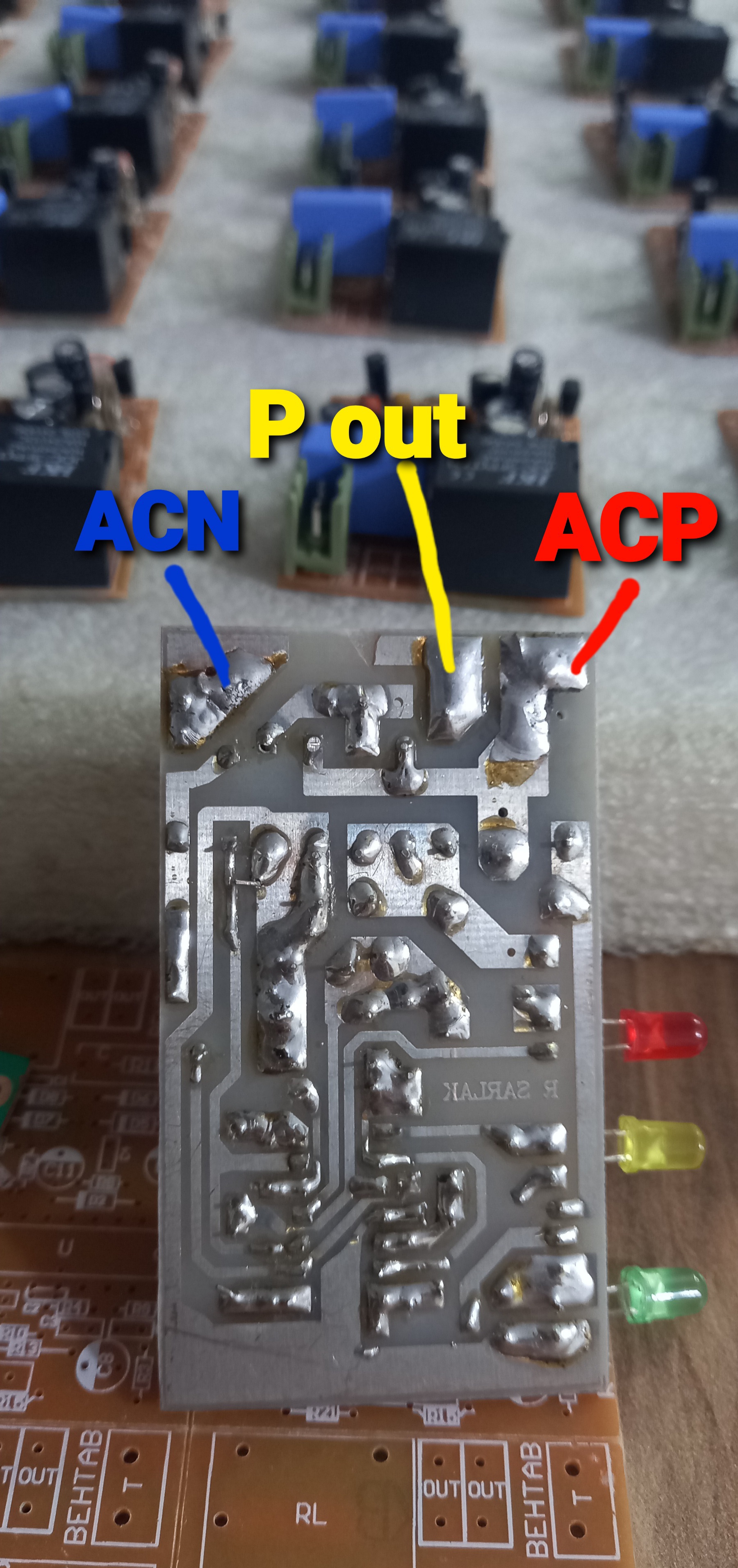

از خروجی کلید یک سیم (مثلا نام گذاری کنید ACN یا نول) به نول همه پریزهای محافظ وصل می شود و از همین سیم نول هم یک سیم نازک (مثلا سیم افشان نمره ۱) برای تأمین تغذیه به برد وصل می شود ( وقتی برد ساخته شده را از سمت پشت برد ، روبروی صورت خود قرار می دهید ، گوشه سمت چپ و بالای برد محل اتصال سیم نول است ، برای درک بیشتر ، از پشت برد عکس گرفتم و براتون قرار میدم ، محلی که با ACN مشخص شده ، محل اتصال سیم نول است،
*** خروجی دیگر کلید ( را ACP یا فاز ورودی به برد نامگذاری کنید ، )خلاصه از خروجی دیگر کلید ، یک سیم افشان مناسب ( مثلا سیم افشان نمره ۲/۵ ) از پشت برد به پایه nc رله وصل کنید،
*** از پایه com (پایه مشترک) رله هم که خروجی مدار می باشد
(P OUT )، یک سیم به پایه های دیگر پریزها وصل کنید ،
(به خدا ساده تر از این نتونستم توضیح بدم !!!!)
(منت سر بنده می گذارید اگر کمی شماتیک و pcb را ملاحظه و بررسی کنید ، تمام نکات برای ساخت بدون دردسر این محافظ را در ابتدای تاپیک قرار دادم).
دو تا عکس هم براتون قرار میدم تا اگه نیاز شد ازشون کمک بگیرید ،
موفق باشید
