با سلام خدمت اقای غزال
و ممنون بابت این توضیحات جامع و کامل که بصورت
ساده و روان بیان میکنید که همه متوجه شوند و همچنین
علمی که دارید که بخوبی مدارات را تجزیه و تحلیل میکنید
خلاصه لذت بردم خدا خیرتان دهد و همیشه سالم باشید.
سلام
ضمن تشکر از ابراز لطف دوست بزرگوارم جناب fkh52000 عزیز
تنها نکته ای که اهمیت چندانی ندارد و لذا غالبا نیازی به رعایت آن نیست آف ست ( OFF SET ) است که در عرایضم مغفول مانده و بشرح زیر است.
بطوریکه وقتی میگوییم خروجی صفر یا زمین میشود درواقع صفر نسبی میشود نه صفر واقعی
و این واقعیت که خروجی کاملا صفر نمیشود و همیشه ولتاژ ناچیزی دارد معمولا مانند همین مدار ، اشکالی ایجاد نمیکند اما اگر در موردی استثنائا این ولتاژ ناچیز موجب اختلال سیستم گردد و حذف آن ضروری باشد با دو روش قابل حذف است که در حالت صفر ولت (LOW ) واقعا خروجی صفر شود

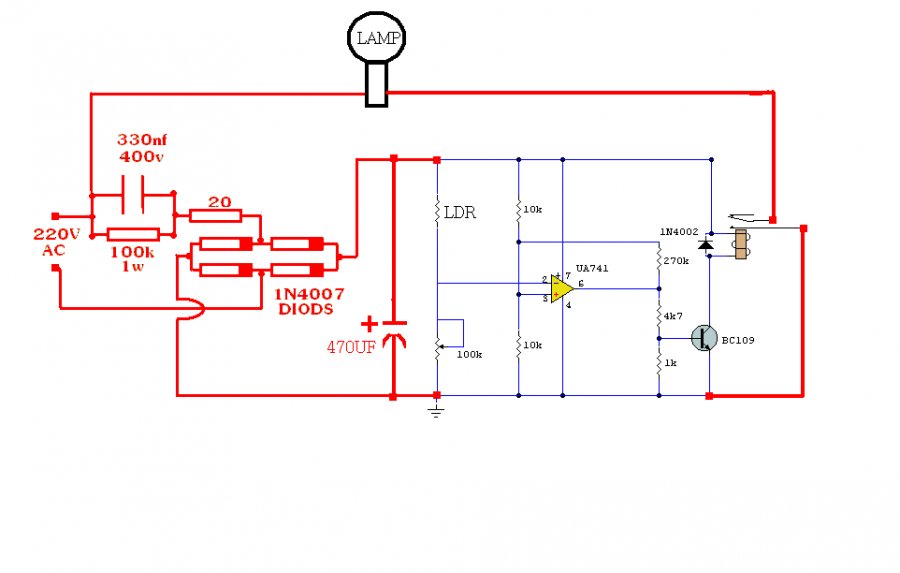

1- استفاده از پایه 1 و 5 این آی سی که برای همین منظور پیش بینی شده بطوریکه با اتصال پتانسیومتر حدود 100 کیلو به پایه 1 و 5 و تنظیم آن ، این مشکل رفع میشود و خروجی واقعا صفر میشود
2- سری کردن یک زینر با خروجی
مثلا اگر از زینر 2 ولتی استفاده کنید حتی اگر خروجی در حالت صفر ولت تا مقدار 2 ولت هم باشد توسط زینر حذف میشود و اجازه عبور تا 2 ولت را نمیدهد و به این ترتیب واقعا به صفر ولت دست می یابیم
البته دراینصورت در حالت 12 ولت ( H ) هم بجای 12 ولت مقدار 10 ولت خواهیم داشت ( 2 ولت کم میکند ) که مانعی ندارد.
ضمنا بجای زینر میتوان از دیود یکسوساز ( با بایاس مستقیم ) هم استفاده کنیم
سپاس
